带运动模拟演示的凸轮传动执行机构

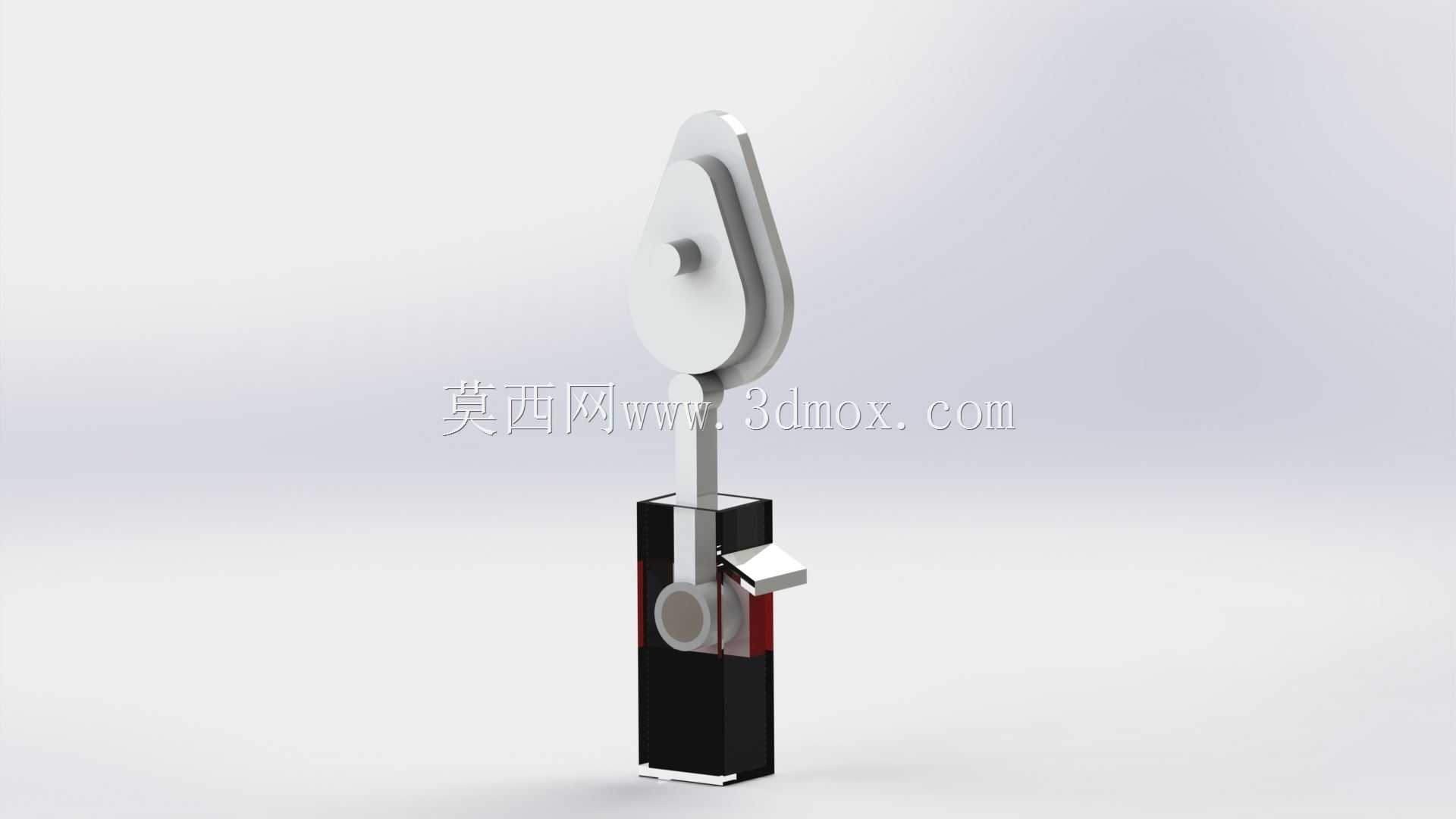

　　这套凸轮传动执行机构，核心是通过盘形凸轮的连续回转，将输入的旋转运动转化为从动件的规律往复直线运动，整套机构的运动逻辑完全贴合实际工业场景的动作需求，在轻工包装、小型送料、工位切换这类需要固定节拍往复动作的设备上应用十分广泛。从结构组成来看，整套机构分为凸轮驱动段、从动件导向段、执行输出段三个部分，底部的立式安装基座是整套机构的定位基准，基座内部预留了凸轮轴的安装空间，同时集成了从动杆的直线导向槽，导向槽与从动杆的配合间隙控制在0.02mm以内，既保证从动杆上下运动的顺畅度，又能避免运动过程中出现横向窜动，影响输出动作的精度。凸轮部分采用偏心盘形轮廓设计，轮廓曲线根据从动件的运动行程、升程回程速度要求做了平滑过渡处理，

　　没有出现曲率突变的位置，能有效降低凸轮与从动件接触位置的冲击载荷，减少运行过程中的磨损和噪音，凸轮与驱动轴之间采用平键连接，保证传动过程中无相对转动，运动传递精准。从动件顶端安装了随动滚轮，滚轮与凸轮轮廓直接接触，将滑动摩擦转化为滚动摩擦，大幅降低接触位置的摩擦阻力，提升整套机构的传动效率，同时延长易损件的更换周期。从动杆的下端延伸出横向的执行端，可根据实际使用需求安装推头、压头、拨叉等不同的执行端头，适配不同的工位动作要求，比如在小型零件分拣设备上，可在执行端安装推块，按照固定节拍将输送线上的零件推至对应料道；在小型压装设备上，可安装压头完成小零件的压装工序；在标签送料机构上，可安装拨杆完成标签纸的定长送进。设计过程中，

　　首先根据实际工况需要的从动件行程确定凸轮的基圆半径，基圆半径过小会导致凸轮轮廓压力角过大，增加驱动阻力甚至出现机构自锁，基圆半径过大则会导致整套机构的外形尺寸冗余，占用过多安装空间，这套机构的凸轮基圆半径经过反复校核，压力角控制在许用值以内，兼顾了传动效率和结构紧凑性。安装边界方面，整套机构采用立式安装方式，底部基座的安装孔位按照标准工业安装间距设计，可直接固定在设备的安装平板上，不需要额外加工转接板，机构的横向最大外廓尺寸集中在基座和凸轮位置，安装时需要预留出凸轮转动的安全空间，避免周边零部件与运动中的凸轮发生干涉，从动件的运动行程范围内不能有其他遮挡构件，保证执行端动作全程无阻碍。整套机构的运动模拟完整还原了从凸轮轴输入转动，

　　到从动件完成升程、远休止、回程、近休止的全周期动作过程，每个阶段的运动速度、位移量都与实际设计参数一致，可直接用于机构动作验证、节拍核算，也能作为同类型凸轮机构设计的参考模板，帮助设计人员快速校核凸轮轮廓的合理性，提前发现运动干涉、压力角超标等设计问题，减少实物试制阶段的修改次数。在实际设备选型应用中，这类凸轮机构适合用于节拍固定、动作行程不大的往复运动工位，相比气缸驱动的往复机构，凸轮传动的动作一致性更好，不会因为气压波动出现动作节拍偏差，也不需要额外配置气源、电磁阀等附属组件，整体结构更紧凑，维护点更少，适合在长期连续运行的自动化设备上使用。设计时还考虑了易损件的更换便利性，随动滚轮采用销轴固定在从动件上，磨损后只需要拆下销轴即可快速更换滚轮，不需要拆解整套机构，降低设备维护的停机时间。凸轮与驱动轴的连接位置预留了锁紧螺钉孔，安装时可方便调整凸轮的初始相位角，适配不同设备的动作时序要求，不需要重新加工凸轮零件，提升了机构的通用适配性。
