正交双轴位移坐标检测装置结构

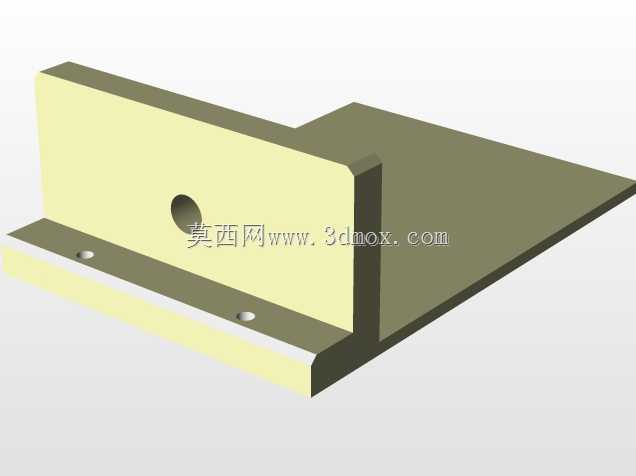

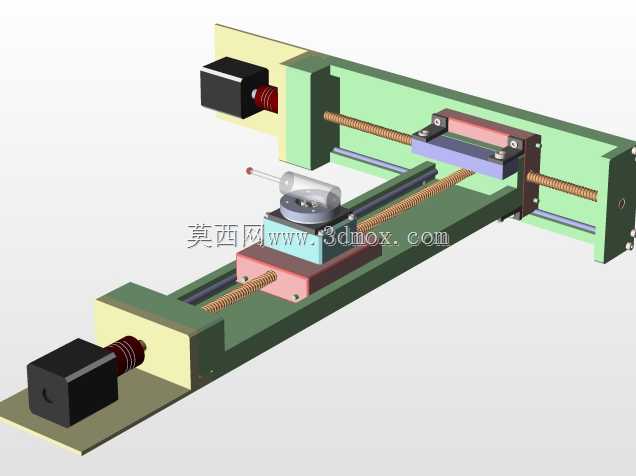

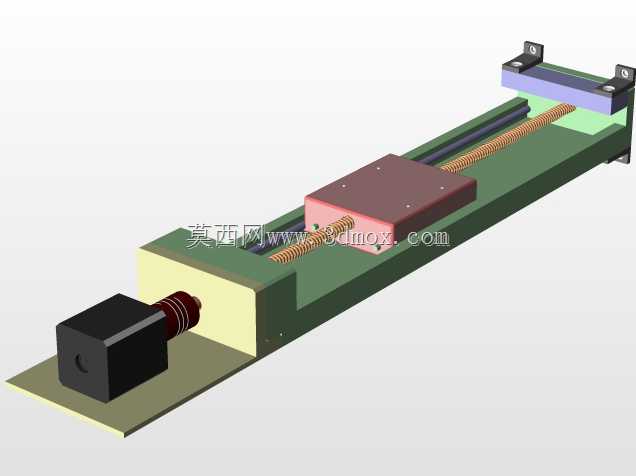

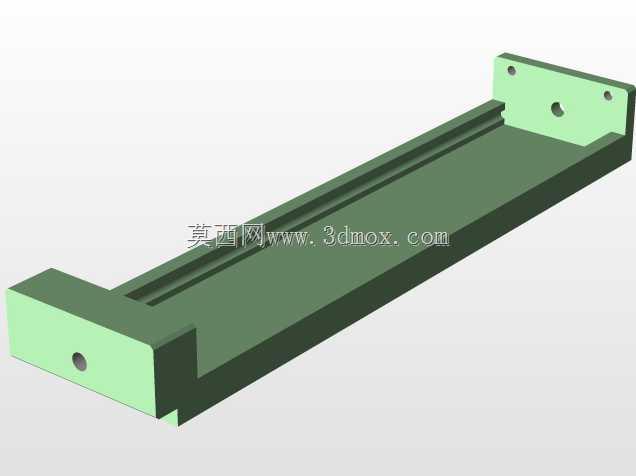

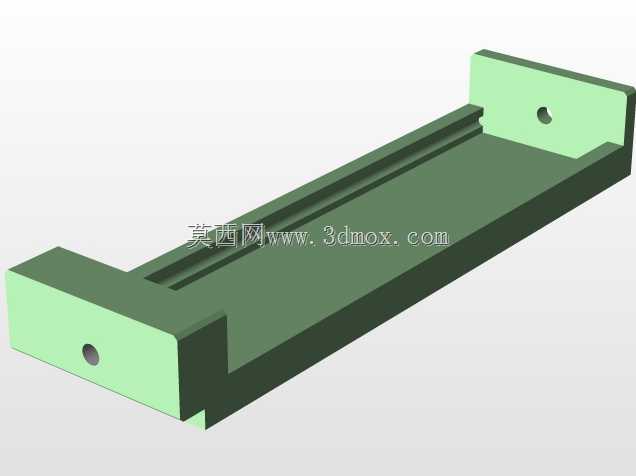

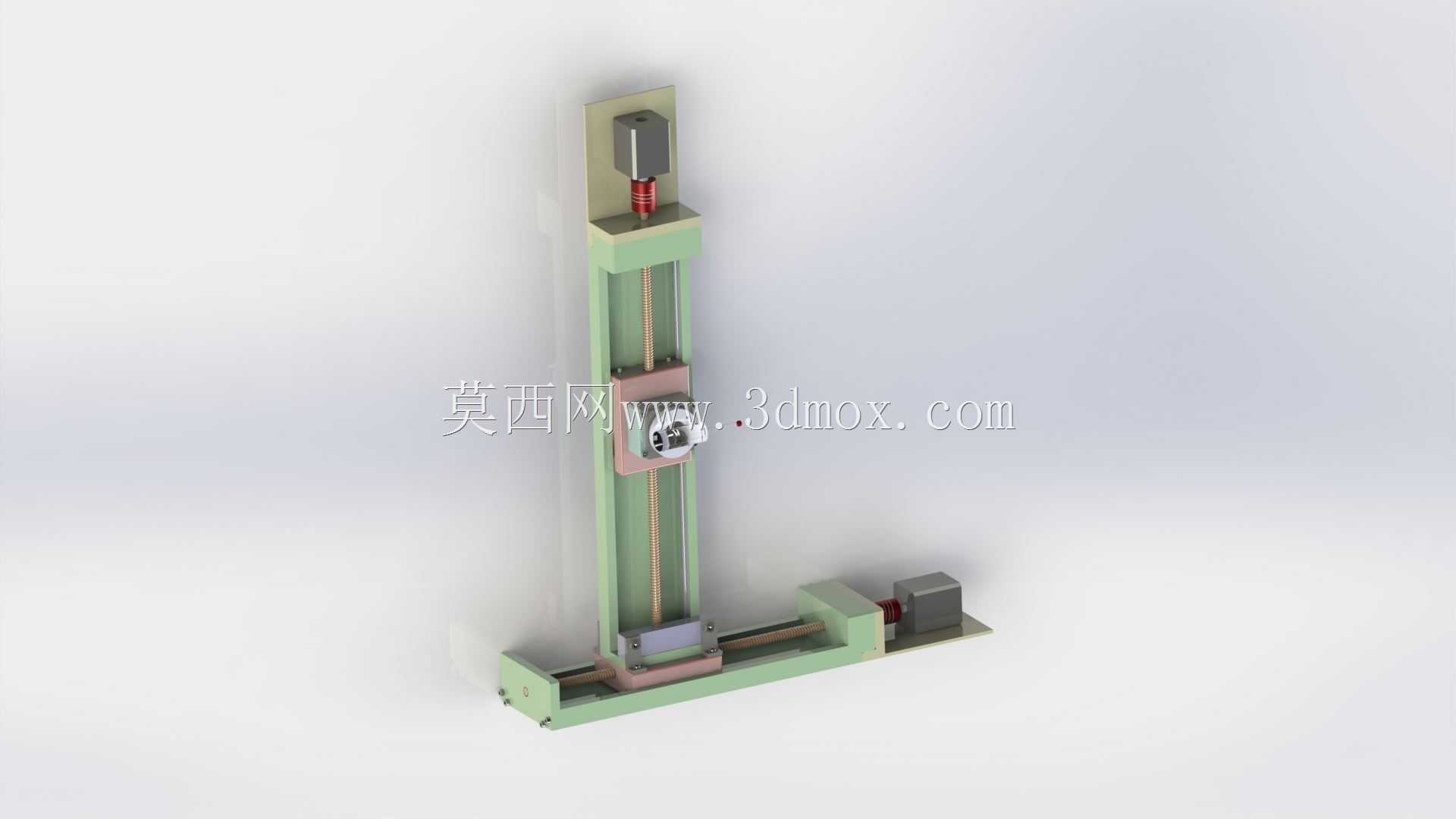

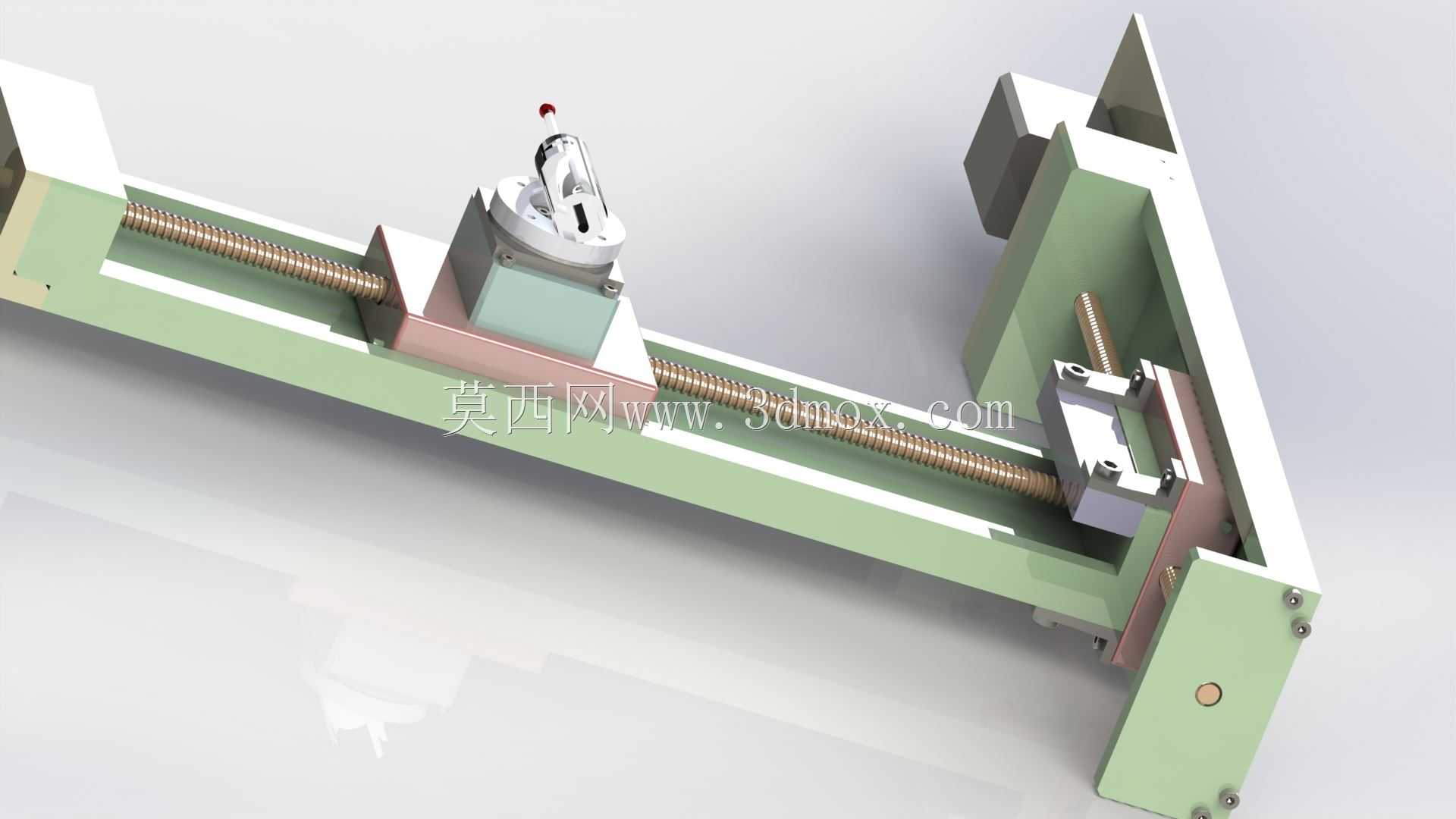

　　这套正交布局的双轴位移检测结构，核心服务于平面范围内的点位坐标采集、工件形位公差检测场景，在小尺寸零部件的批量尺寸抽检、工装夹具定位精度校验、小型自动化设备的位移标定环节都能适配，相比单轴检测结构，它能一次性完成X、Y两个正交方向的位置数据采集，不需要反复调整工件装夹姿态，能有效缩减检测环节的辅助工时。从结构布局来看，整套装置采用L型正交安装基座，两个直线运动轴分别沿水平、垂直方向布置，垂直轴安装在水平轴的滑台之上，检测执行端搭载在垂直轴的移动滑台上，两个轴的运动完全独立，通过各自的传动副带动滑台移动，可实现平面范围内任意点位的到达，运动行程覆盖常规小尺寸工件的检测范围，安装时只需要将基座底面固定在检测工作台面上，

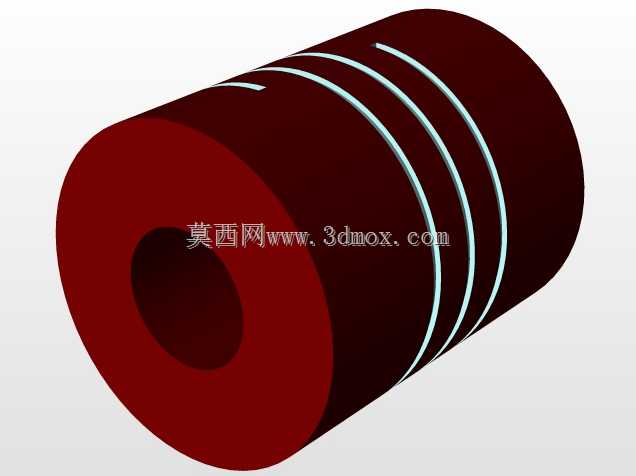

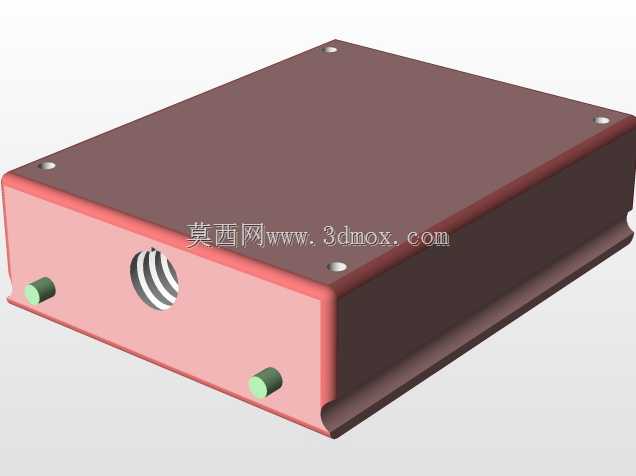

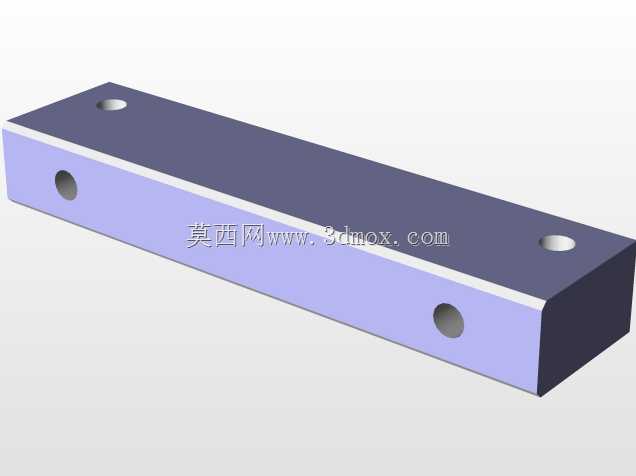

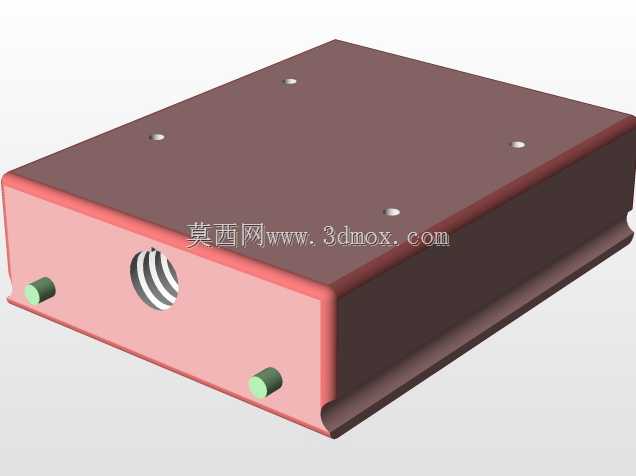

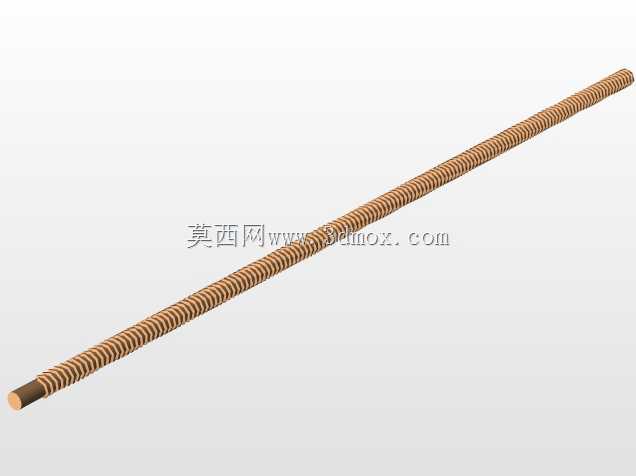

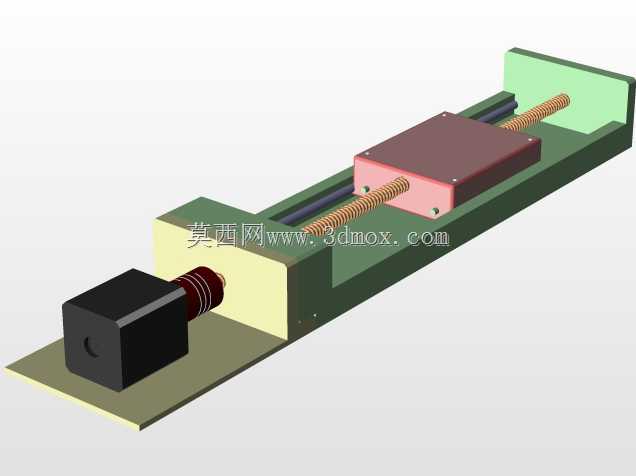

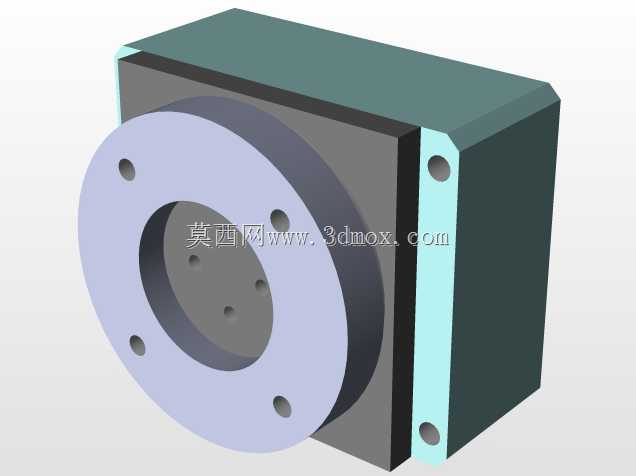

　　不需要额外搭建辅助支撑框架，基座本身的型材结构自带足够的刚性，正常检测负载下不会出现影响精度的形变。设计阶段优先考虑了运动的平稳性，两个轴的导轨都采用内嵌式安装方式，导轨副的预紧量经过匹配调试，既不会因为预紧过大导致滑台移动卡滞，也不会因为间隙过大出现运动窜动，每个轴的传动端都配置了独立的驱动部件，驱动部件和传动丝杠之间通过联轴器直连，减少了传动环节的间隙累积，滑台和导轨的连接部位设置了可调式压块，后期维护时可以根据磨损情况调整配合间隙，不需要整体更换导轨组件。在安装边界上，整套装置的水平轴沿横向延伸，垂直轴沿竖向布置，整体外轮廓没有外凸的突兀结构，所有线缆都可以沿基座侧面的走线槽布置，不会和运动部件产生干涉，

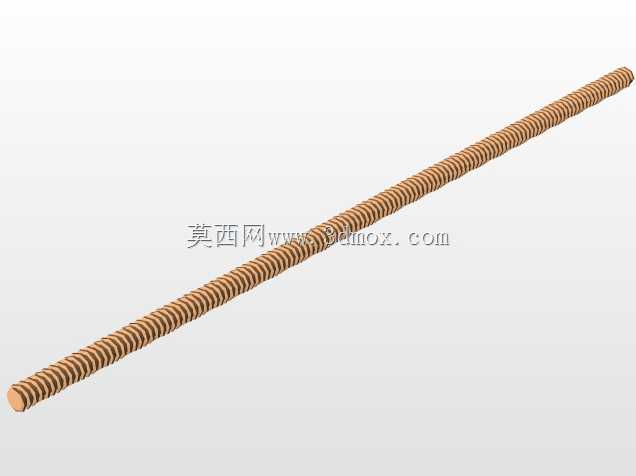

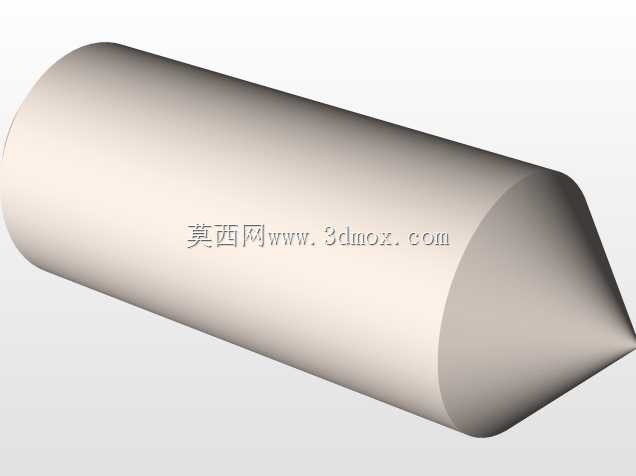

　　安装时需要保证基座底面和工作台面的平面度贴合，固定螺栓的锁紧力矩均匀，避免基座安装后出现翘曲，进而影响两个轴的正交精度。检测端的安装位预留了标准的连接接口，可以适配接触式测头、视觉检测镜头等不同的检测执行元件，更换检测元件时只需要调整安装座的锁紧螺丝即可，不需要重新校准轴系的运动参数。日常使用中，导轨面的防尘做了简易防护设计，滑台两端设置了刮屑条，能阻挡加工环境中的切屑、灰尘进入导轨配合面，延长导轨副的维护周期，传动丝杠的螺母座位置预留了润滑注油口，可以定期加注润滑脂，降低传动副的磨损速率。这套结构的设计没有采用复杂的冗余功能，所有结构件都围绕双轴正交运动、点位精准定位的核心需求配置，没有多余的装饰性结构，

　　每个部件的选型都匹配实际检测负载的需求，驱动部件的输出扭矩刚好满足滑台带载移动的要求，不会出现动力冗余导致的成本浪费，也不会因为动力不足导致低速移动时出现爬行现象。在实际应用场景中，它既可以作为独立的检测工位使用，完成小型冲压件、机加工件的平面尺寸、孔位坐标检测，也可以集成到小型自动化生产线的检测工序中，配合上下料机构完成在线全检，两个轴的运动参数可以根据检测需求调整移动速度，快速移动阶段可以提高点位移动效率，接近检测点位时自动切换为低速进给，保证定位精度，避免测头碰撞工件。结构上的所有连接部位都采用了可拆卸式设计，后期如果某个轴的部件出现磨损，可以单独拆卸更换，不需要拆解整套装置，维护难度较低，基座的型材上预留了多组安装孔位，既可以适配不同长度的导轨选型，也可以根据实际安装需求调整驱动部件的安装位置，适配不同的现场安装空间。
