木工斜角高差测量可调式角度规

　　这款可调式斜角测量构件，主要面向木工作业、细木加工场景的角度与高差定位需求，在现场木作放样、构件榫接角度校验、异形板材裁切定位环节都能发挥作用，区别于固定角度的直角靠尺，它可以通过铰接结构调整测量臂的张开角度，适配0到180度范围内的斜角校验需求，同时配合长槽孔的滑动锁紧结构，能在调整角度后锁定测量臂位置，避免测量过程中臂体偏移带来的读数误差。

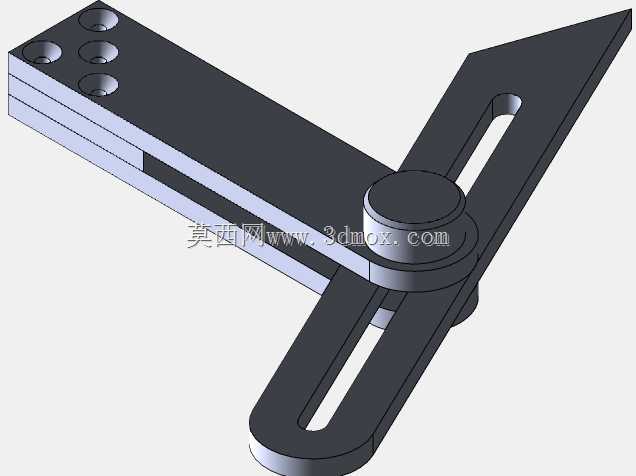

　　从结构设计逻辑来看，整个构件分为固定基准座、活动测量臂、铰接锁紧轴三个核心部分，固定基准座采用叠层钢板结构，基准面做了平面度处理，靠放于工件基准边时能保证贴合度，座体上预留的四个沉头安装孔，可以在需要长时间固定作业时，将基准座锁紧在工作台靠山上，不用人工持续扶持基准边，降低长时间作业的操作疲劳。活动测量臂上加工的通长滑槽，是为了适配不同长度的测量边界，当测量大尺寸板材的斜角时，可以松开锁紧旋钮滑动臂体，让测量臂的有效接触长度覆盖工件的被测边，避免臂长不足导致的测量基准错位；铰接位置的轴体采用台阶轴设计，轴肩与锁紧旋钮的端面配合，锁紧时能同时压紧两个臂体的接触面，靠金属接触面的摩擦力实现锁止，不会出现锁止后臂体晃动的问题。

　　在实际使用场景里，细木工做斜榫拼接时，经常需要校验两块板材的拼接角度是否一致，比如45度斜角拼框、异形家具的斜边裁切，普通的活动角尺只能测量角度，无法同步校验斜边的高差，这款构件的基准座厚度与测量臂的厚度差经过匹配，靠放于工件表面时，能通过观察测量臂与工件表面的贴合缝隙，快速判断斜边的高差是否在允许范围内，不用反复更换塞尺或高差尺。在安装边界上，固定基准座的总长度适配常规小型木工工作台的靠山宽度，沉头孔的孔距符合通用工装的安装孔位标准，不需要额外加工转接板就能直接固定在现有台面上；活动测量臂的最大伸出长度能覆盖300mm以内的工件被测边，满足大部分家装木作、小件家具加工的测量需求，滑槽的宽度与锁紧旋钮的螺杆直径采用间隙配合，滑动时没有明显卡顿，同时配合间隙控制在0.1mm以内，避免间隙过大导致的角度偏差。

　　从结构细节的设计考量来看，所有棱边都做了小倒角处理，避免木工作业时锋利的棱边刮伤木料表面，也能减少操作人员被毛刺划伤的风险；基准座的叠层结构是为了在不增加整体重量的前提下，提升基准面的结构刚性，不会因为轻微磕碰就出现基准面变形，相比整体铣削的单体结构，叠层结构的加工成本更低，同时刚性表现完全满足木工测量的精度要求。铰接位置的两个臂体接触面做了表面粗糙度处理，提升锁止时的摩擦力，即使在车间有木屑粉尘的环境下，只要定期清理接触面的积屑，锁止力度就能保持稳定，不会因为粉尘附着出现锁不紧的情况。在做异形木料的仿形划线时，还可以松开锁紧旋钮，将测量臂调整到与样板角度一致后锁死，直接作为划线靠尺使用，配合木工铅笔就能快速在待加工木料上划出平行的斜边，不用反复调整角度尺的位置，提升划线作业的效率。

　　需要注意的是，这款构件的设计定位是木工场景的测量与划线辅助，不适合用于金加工场景的高精度角度测量，因为整体结构的间隙控制是匹配木材加工的公差等级，没有做更高精度的磨销处理，在金属件的精密测量场景下精度无法满足要求，但在木工作业场景下，它的结构强度、调整便捷性、功能集成度都能覆盖日常作业的需求，相比单一功能的直角尺、活动角尺，它能同时完成角度定位、高差校验、划线靠附三个功能，减少作业时工具更换的频次，适合现场木作、小型木工工坊的日常使用。
