带运动模拟演示的平面连杆传动机构

　　这套连杆传动结构的设计，最初是面向轻工自动化生产线的工件移位工位做的方案验证，在实际产线布局里，这类结构常被用在小行程、固定轨迹的工件转运环节，比如包装线上的盒体推料、装配工位的工件换位，相比气缸直推的结构，它能通过固定的铰接点约束，输出预设的平面运动轨迹，不需要额外增加导轨导向件，能在紧凑的安装空间里完成多段复合动作，减少工位的整体占用面积。

　　从结构本身来看，整套机构的运动副全部采用转动铰接设计，没有滑动摩擦副，长期运行的磨损量更小，维护时只需要定期给铰接销轴加注润滑脂即可，不需要像滑动导轨那样频繁清理接触面的铝屑、粉尘等杂物，在多粉尘的冲压、打磨周边工位也能保持稳定运行。设计阶段最先确定的是末端执行点的运动轨迹，根据工位需要的水平移送距离、垂直抬升高度，反推各段杆体的长度比例，同时要校验机构的死点位置，避免运行过程中出现卡滞，特意在主动曲柄端预留了动平衡配重的安装位，高速运行时能降低铰接点的冲击载荷，延长销轴和轴套的使用寿命。

　　安装边界上，整套机构的固定基座采用立式安装设计，基座底部预留了四个螺栓安装孔，孔位按照通用工业铝型材的间距做的适配，可以直接固定在4040或4080系列铝型材机架上，不需要额外加工转接板；水平方向的最大伸展长度控制在600mm以内，垂直方向的运动行程不超过200mm，整套机构的最大回转半径没有超出基座安装面的外轮廓300mm范围，做产线布局时不需要预留过大的安全避让空间，周边可以就近布置传感器、料道等配套组件。

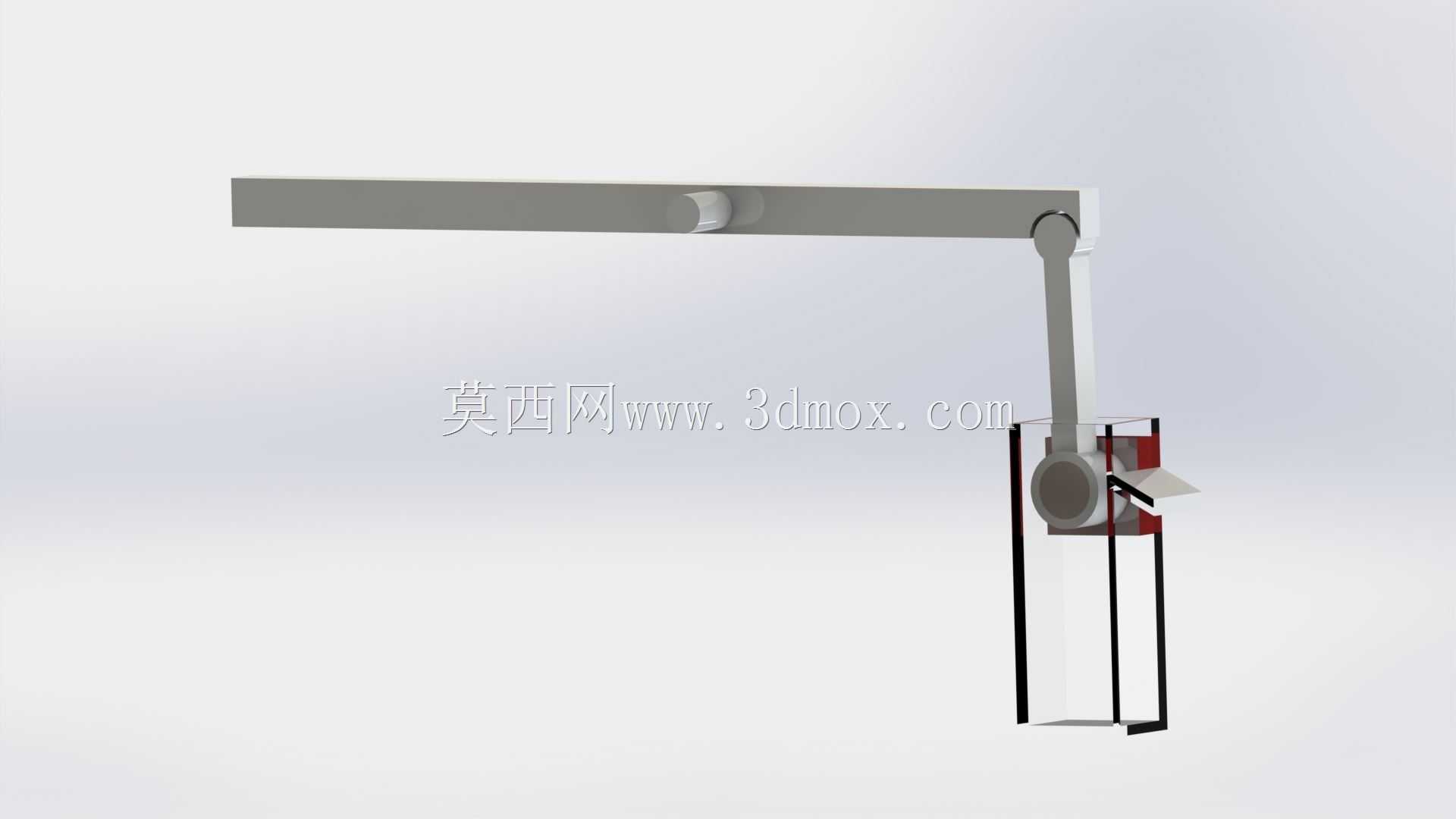

　　运动逻辑上，主动端的曲柄做整周回转运动，通过中间的连杆带动末端摆杆做往复摆动，中间的铰接点位置经过反复调整，确保末端执行件在移送工件的行程段保持近似水平的运动姿态，避免工件在移送过程中出现滑落、偏斜，回程段则会自动抬升，不会和下方的料道、工装发生干涉。整套运动模拟的过程完整还原了机构从初始位到工作位再回到初始位的全周期动作，能直观看到每个铰接点的运动范围、各杆体的相对位置变化，做干涉校验的时候可以直接对照模拟轨迹调整周边配套件的安装位置，不用反复做实物试装验证。

　　在实际选型适配的时候，这套连杆结构的各段杆体都可以根据实际工位的行程需求做等比例缩放，铰接销轴的直径也能根据负载大小做对应调整，负载较轻的工位可以采用工程塑料轴套降低成本，负载较大的工位则可以换成滚针轴承提升承载能力，杆体本身既可以用铝合金型材加工降低自重，也可以用碳钢焊接做表面喷塑处理提升结构刚性，适配不同节拍、不同负载的使用场景。不同于复杂的凸轮传动结构，这套连杆机构的加工精度要求更低，普通的铣削、钻削设备就能完成所有零件的加工，不需要做复杂的曲面成型，零件的互换性更好，后期维护更换配件的成本也更低，适合在中小型自动化设备上做批量推广应用。
