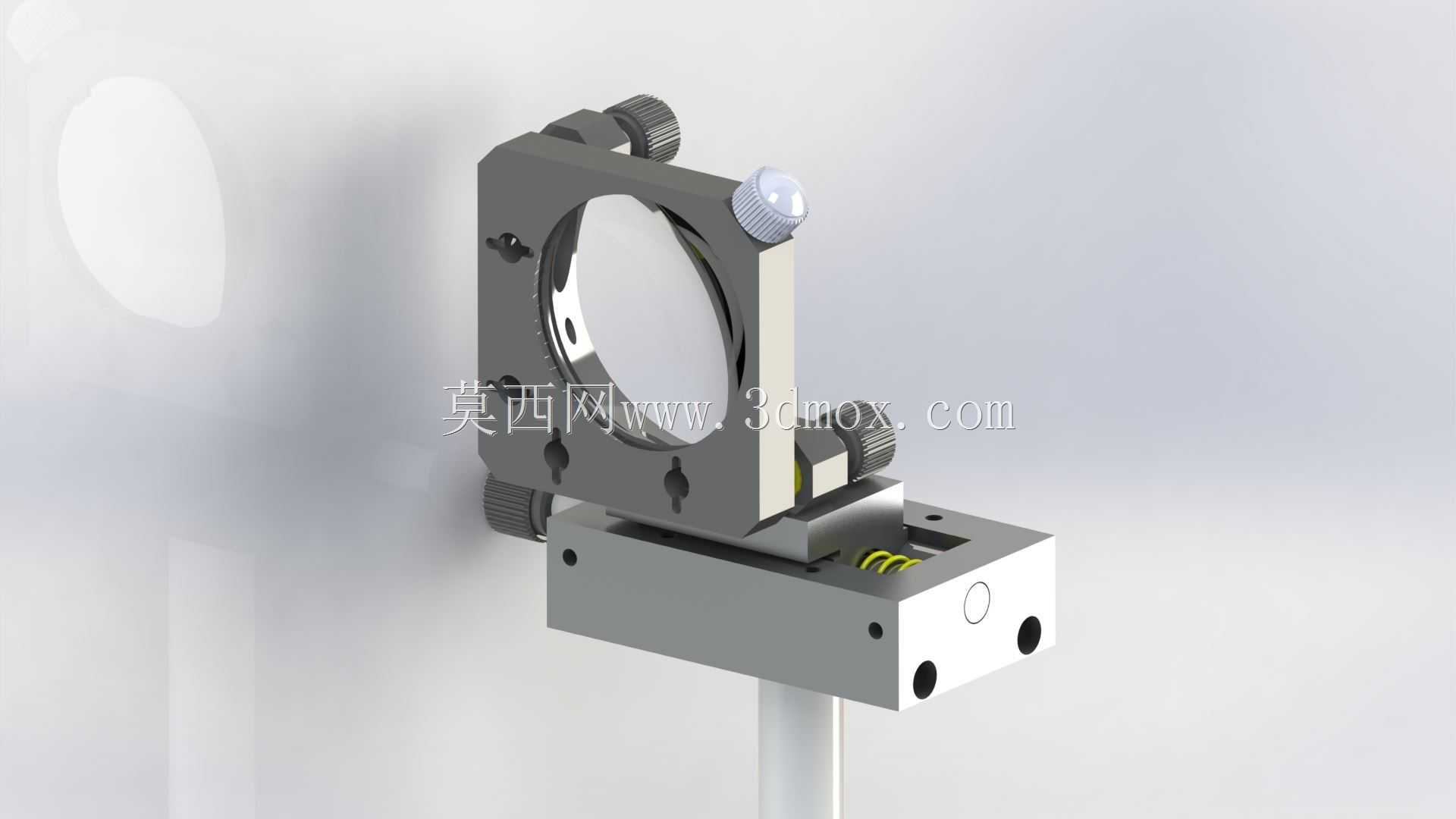

这套光学透镜装夹调节结构,主要面向实验室光学平台搭建、工业激光加工设备光路校准、光学检测仪器内部光路装配等场景使用,是光路系统里负责固定透镜、实现微米级位置与角度微调的核心机械构件。在实际的光学系统搭建中,透镜的光轴同轴度、俯仰偏摆角度、轴向位置偏差会直接影响光路传输效率、聚焦光斑质量、成像清晰度,这类可调镜架的设计核心就是在保证装夹稳定性的前提下,提供足够精细的调节维度,同时避免调节过程中出现透镜应力变形、回程间隙过大的问题。

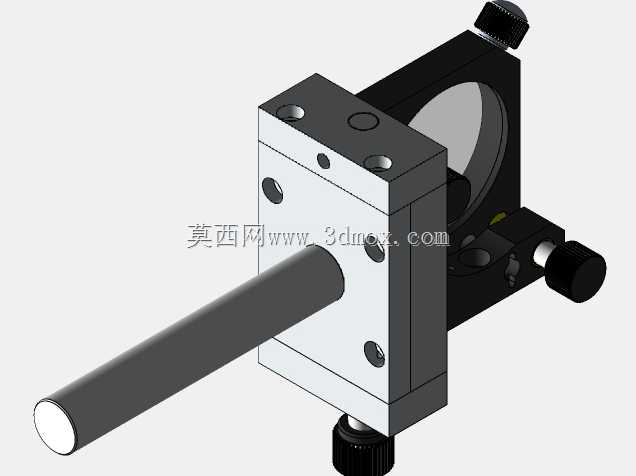

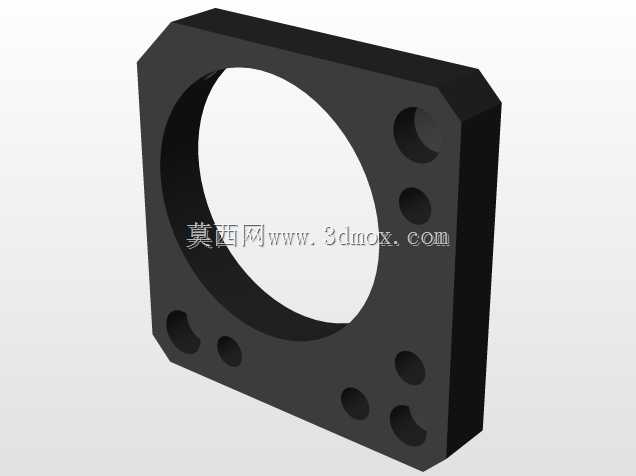

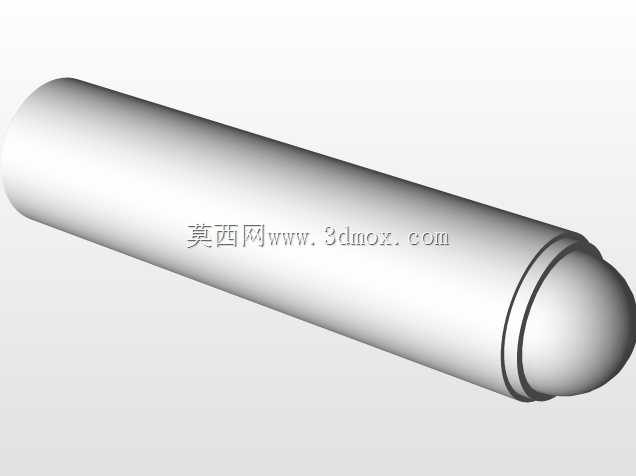

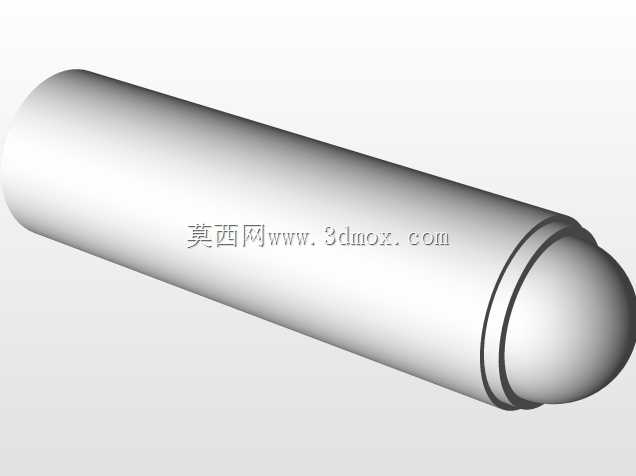

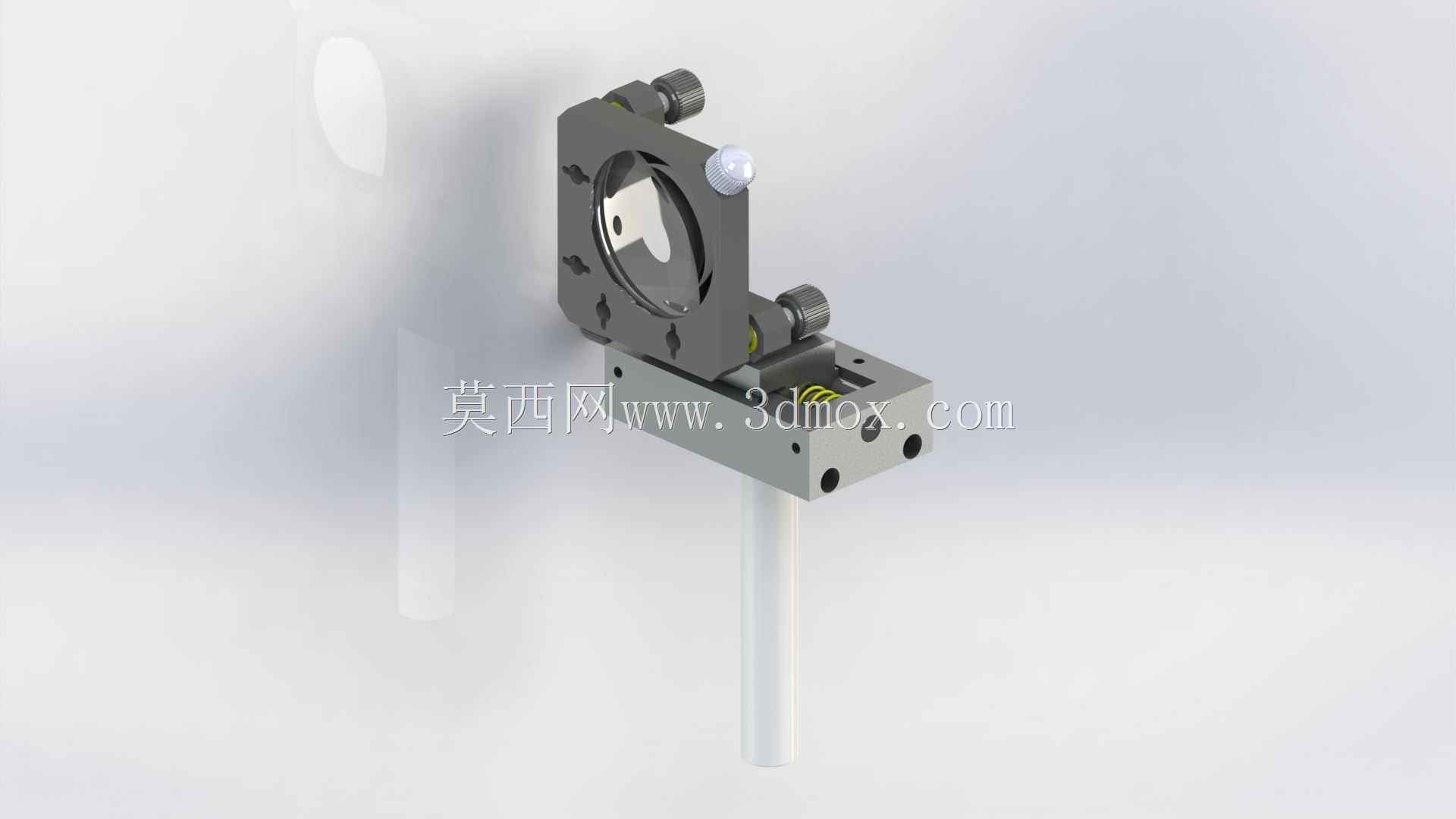

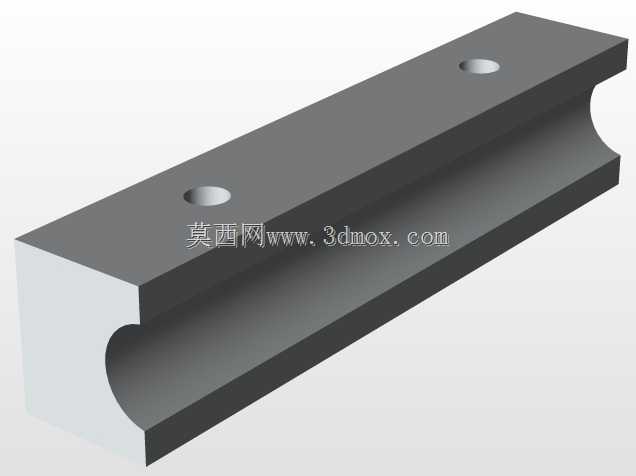

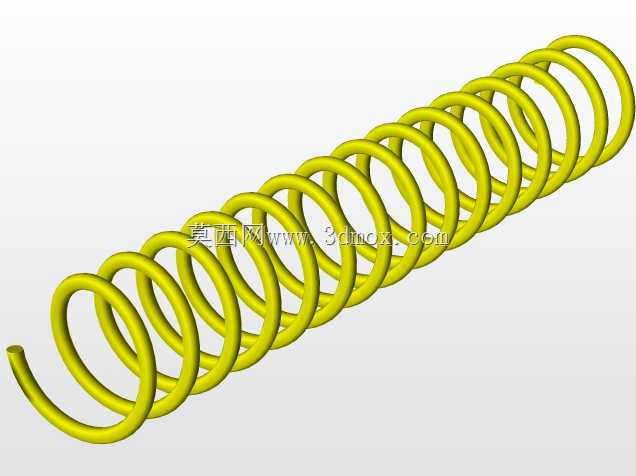

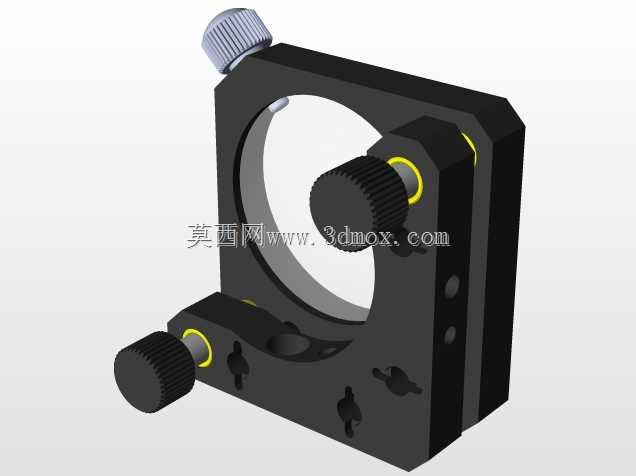

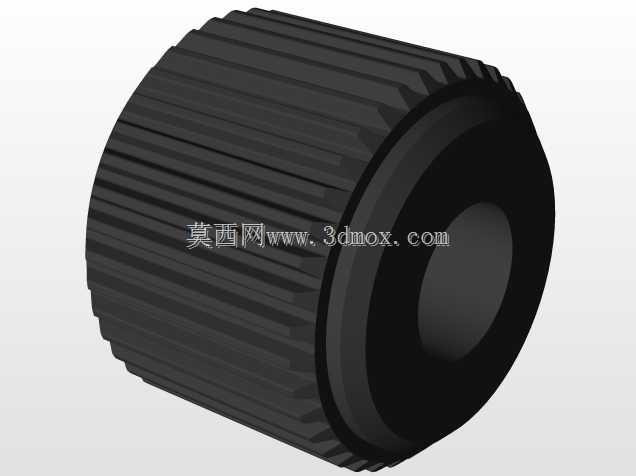

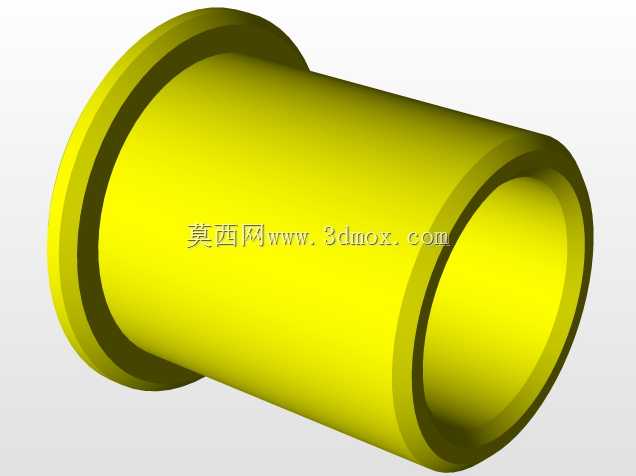

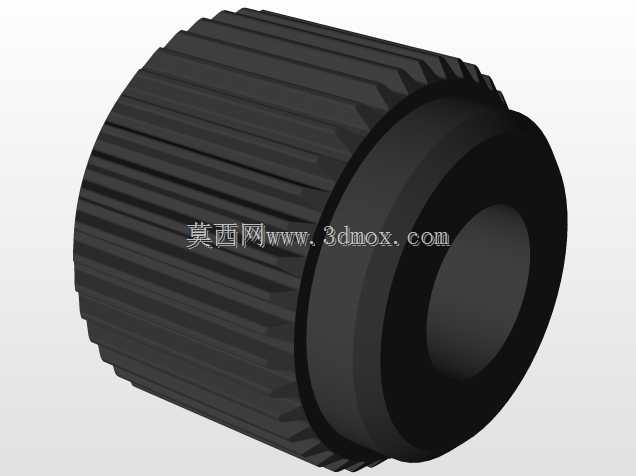

从结构功能来看,上部的环形装夹位用于卡装圆形光学透镜,周向分布的三个细牙调节顶丝,分别对应不同方向的抵紧点,既可以适配一定直径公差范围内的透镜安装,也能通过三个顶丝的进给量微调,实现透镜俯仰、偏摆角度的精细调整,顶丝端部采用非金属缓冲头设计,避免硬金属直接接触透镜边缘造成崩边、压裂,同时增大接触摩擦力,防止调节完成后透镜受振动出现位置偏移。装夹环与下部滑移座之间采用精密燕尾槽配合结构,配合面做了研磨处理,滑动阻尼均匀无卡滞,侧面的细牙调节旋钮连接内部的精密进给副,转动旋钮时可以带动装夹环沿垂直于光轴的水平方向做线性位移,实现透镜中心与光路光轴的同轴对中,进给副内置复位弹簧,始终保持传动副的单向贴合,消除螺纹间隙带来的回程误差,保证调节精度的一致性。

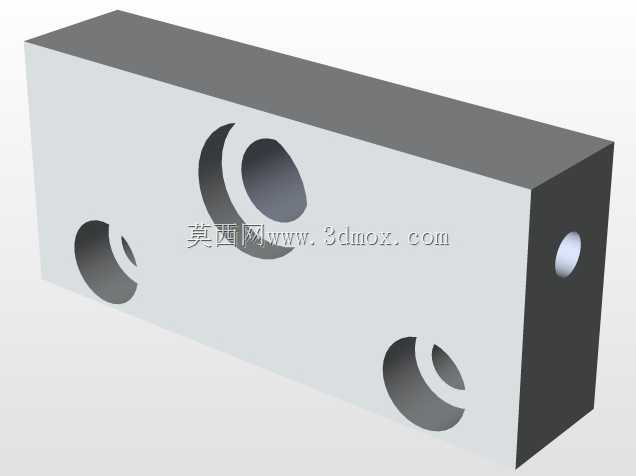

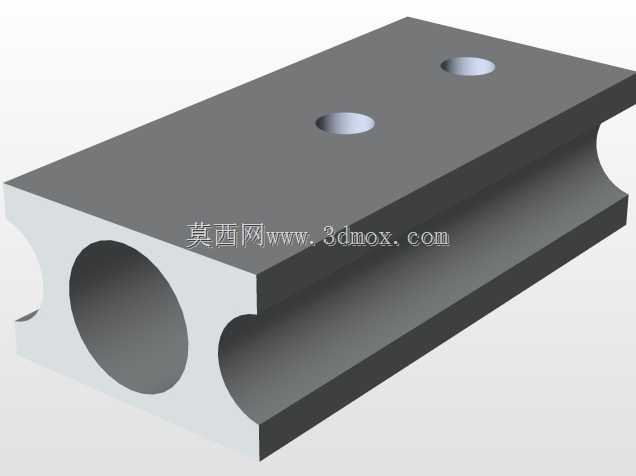

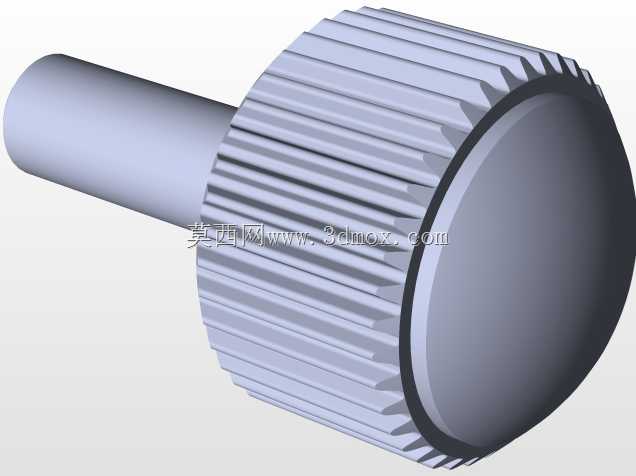

下部的安装基座预留了标准光学接杆安装孔,孔侧配有锁紧顶丝,可以直接固定在直径匹配的光学接杆上,适配通用光学平台的架装体系,基座侧面的两个定位孔可用于加装辅助挡片、滤光片等附加光学元件,拓展使用场景。设计过程中,首先考虑的是装夹的无应力要求,光学透镜属于脆性元件,装夹力不能过大,同时要保证在设备运输、长期运行振动环境下不出现松动,因此三个顶丝的布置采用120度等角分布,每个顶丝的抵紧力可以均匀分散在透镜边缘,避免单点受力过大造成透镜面型变形,影响光学性能。其次是调节精度的匹配,光学系统的调节量通常都在毫米级甚至微米级范围,因此所有调节螺纹都选用细牙规格,旋钮外圈做滚花处理,方便手动微调时的手感把控,每旋转一圈的进给量控制在0.25mm以内,配合旋钮上的刻度线可以实现定量微调。
安装边界方面,整体结构的横向轮廓尺寸控制在较小范围内,避免在密集光路搭建时与相邻的光学元件、镜架产生干涉,下部滑移座的行程预留了足够的调节余量,可覆盖常规光路调整时的对中需求,接杆安装孔的深度经过核算,既保证足够的连接刚性,又不会因为孔过深造成接杆插入后顶到内部传动结构。结构的所有棱角位置都做了倒角处理,避免安装调试过程中划伤操作人员,同时减少金属毛刺对光学镜片的污染风险。在实际选型使用时,需要根据所装夹透镜的直径、厚度匹配对应规格的装夹环,同时根据光路的调节精度要求确认调节副的进给精度,这套结构的刚性足以支撑常规可见光、近红外波段光学系统的使用需求,在激光打标、光学测量、显微成像等设备的光路装配中都能适配,不需要额外做定制化修改即可直接集成到设备内部,减少设计人员的重复建模工作量。
