小型绞车多级齿轮传动结构设计

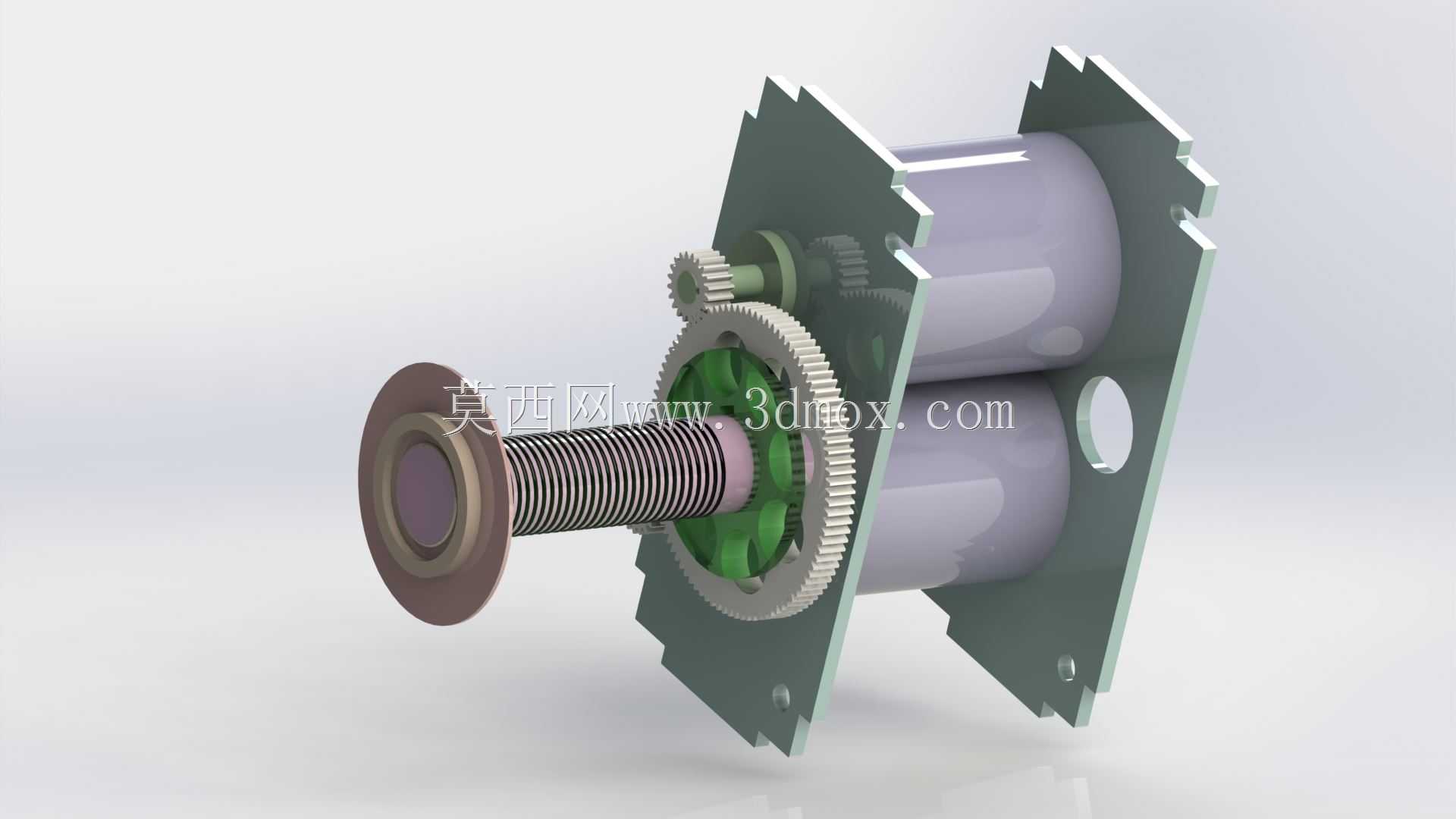

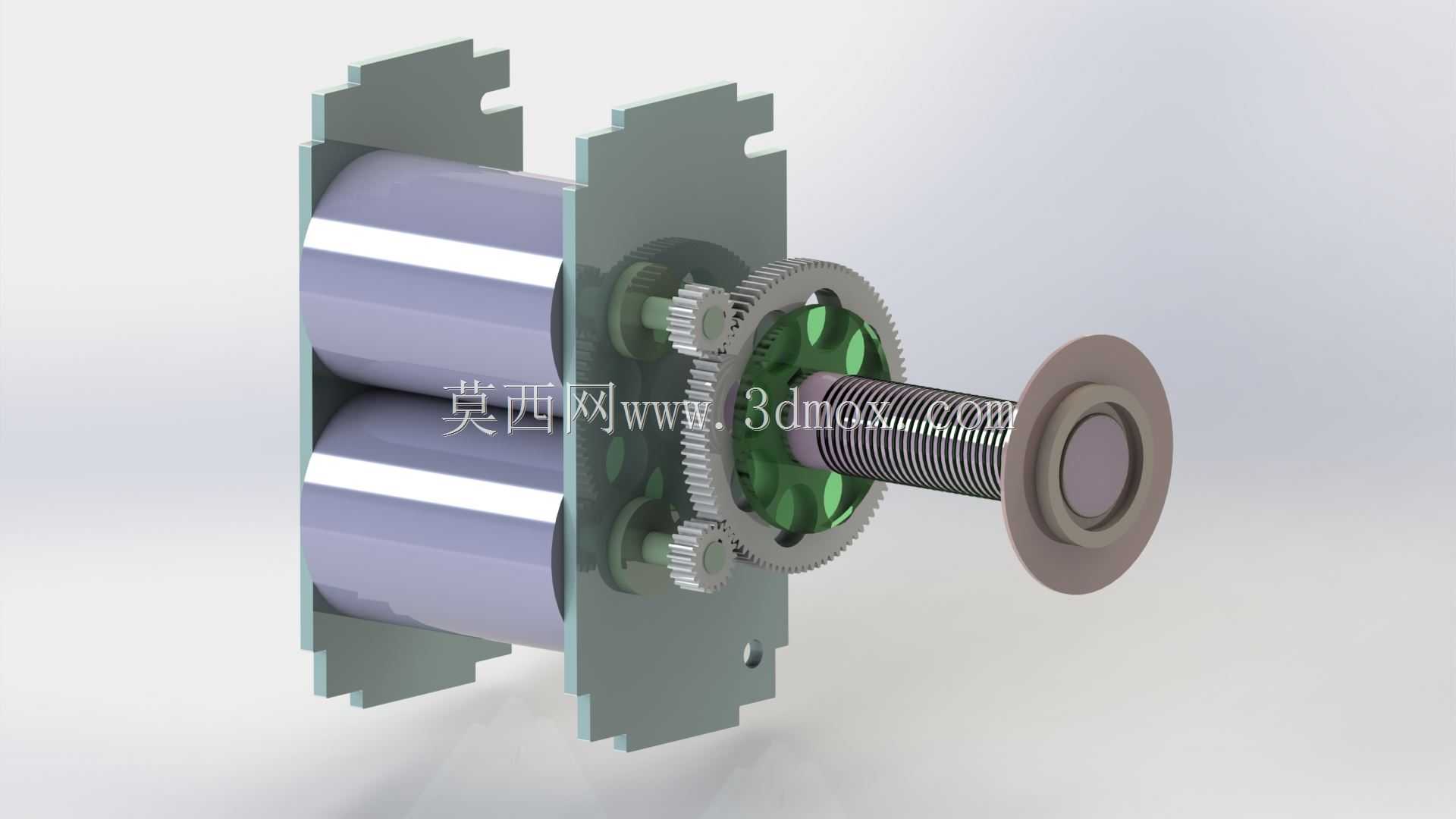

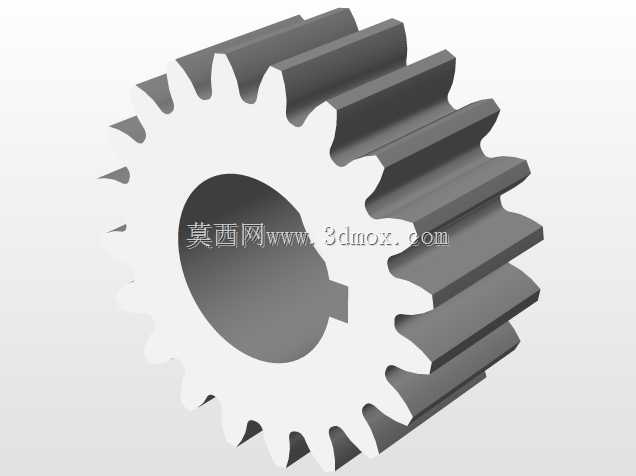

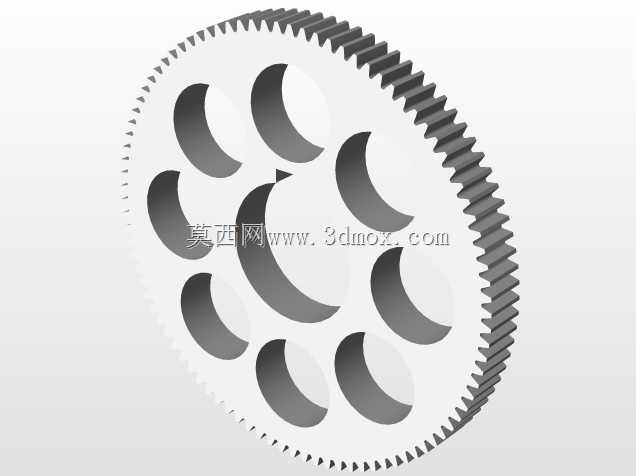

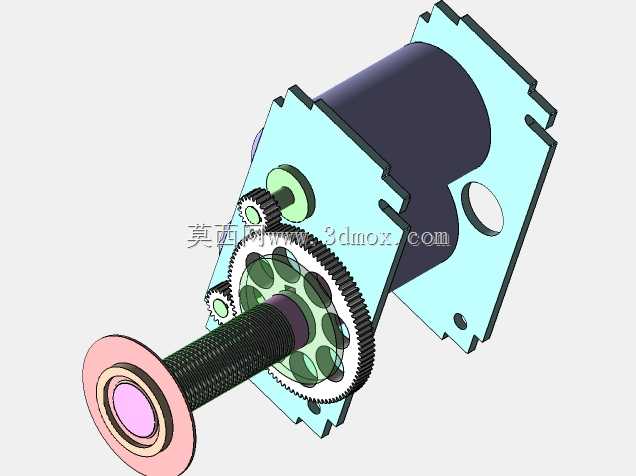

　　这套传动结构主要适配轻载小型卷扬作业场景，常见于小型起重设备、线缆收放装置、小型牵引机具的动力传递环节，核心作用是将原动机输出的高转速低扭矩动力，通过多级齿轮啮合转换为卷筒端的低转速大扭矩输出，满足牵引、起升作业的负载需求。从结构布局来看，整体采用平行轴齿轮排布方式，动力输入轴端设置小模数主动齿轮，依次与中间轴的双联齿轮啮合，最终将动力传递至卷筒同轴的大直径从动齿轮，各级齿轮的模数、齿数匹配经过传动比核算，既保证足够的扭矩放大系数，也控制整体传动结构的体积，避免冗余尺寸占用过多安装空间。两侧的安装立板作为整个传动组件的支撑基准，板件上预留的轴承安装孔位同轴度公差控制在0.02mm以内，保证各传动轴运转时不会出现偏磨、卡滞问题，

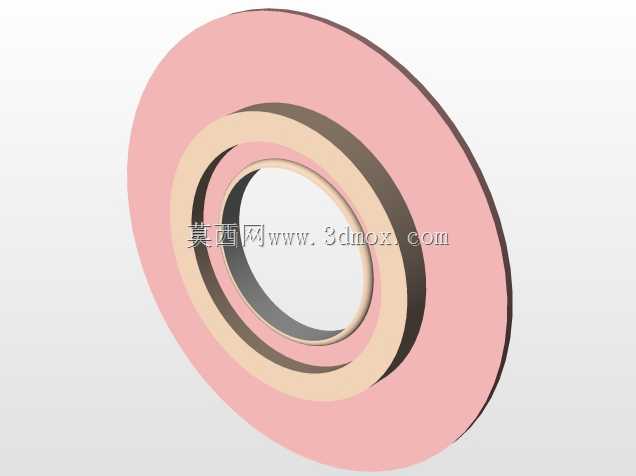

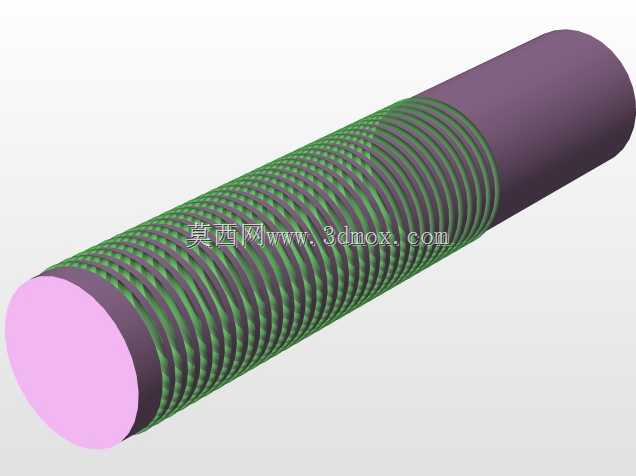

　　立板边缘的缺口结构用于组件整体在设备机架上的定位安装，安装时可通过缺口快速卡入机架预设的定位凸台，再通过紧固件完成固定，无需额外调整安装位置即可保证传动中心距符合设计要求。卷筒部分采用中空筒体结构，筒体与从动齿轮端通过法兰式连接结构固定，保证扭矩传递的可靠性，筒体表面的粗糙度控制在Ra3.2，既可以减少线缆收放时的磨损，也能避免筒体表面毛刺刮伤线缆外层护套。伸出端的轴头设置有挡边结构，用于安装止动垫圈与锁紧螺母，防止卷筒运转时出现轴向窜动，轴头与外部止动机构的配合尺寸经过公差匹配，可适配常用的棘轮止逆结构，防止起升或牵引作业时出现负载倒转的安全隐患。设计过程中优先考虑了传动组件的维护便捷性，各级齿轮的润滑采用脂润滑方式，

　　安装立板上预留的注油孔正对各齿轮啮合位置，日常维护时无需拆解整个结构即可完成润滑脂补充；齿轮与轴的连接采用平键加顶丝的固定方式，当轮齿出现磨损需要更换时，仅需拆除对应轴端的端盖即可抽出传动轴更换齿轮，无需将整个传动组件从设备上完全拆下。从安装边界来看，整个传动组件的横向安装尺寸控制在两块立板外侧间距范围内，纵向尺寸不超出卷筒外径与输入轴端的垂直距离，安装时仅需在机架上预留对应螺栓孔位即可完成装配，适配的原动机安装位与输入轴端保持同轴，可直接连接小型直流电机、气动马达等动力源，无需额外加装联轴器补偿结构。齿轮啮合侧隙控制在0.1-0.15mm之间，既可以补偿加工与装配带来的尺寸误差，也能避免热胀冷缩导致的轮齿卡滞，

　　同时保证正反转切换时的传动间隙处于合理范围，不会出现明显的回程误差。在实际作业过程中，这套传动结构可稳定传递额定范围内的扭矩，当负载超出设计阈值时，中间轴的双联齿轮会先出现打滑预警（设计时预设的薄弱环节），避免大负载直接损坏输入端动力源，降低设备故障后的维修成本。卷筒的容绳量根据筒体长度与直径匹配，可容纳对应直径的钢丝绳或线缆长度满足常规小型牵引作业需求，筒体两端的挡边高度高于绳层最大堆叠高度，防止收放过程中出现跳绳、乱绳问题。
