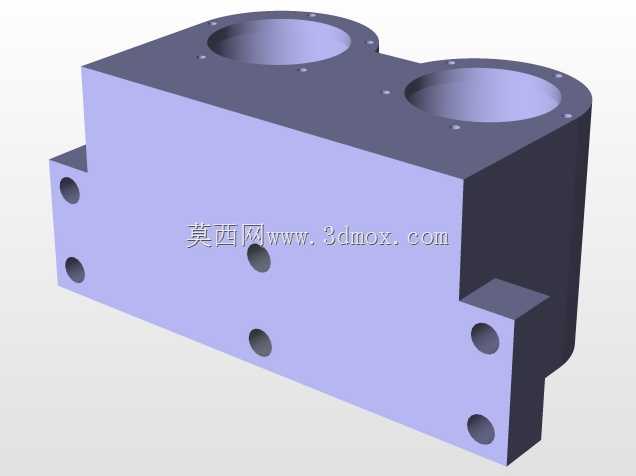

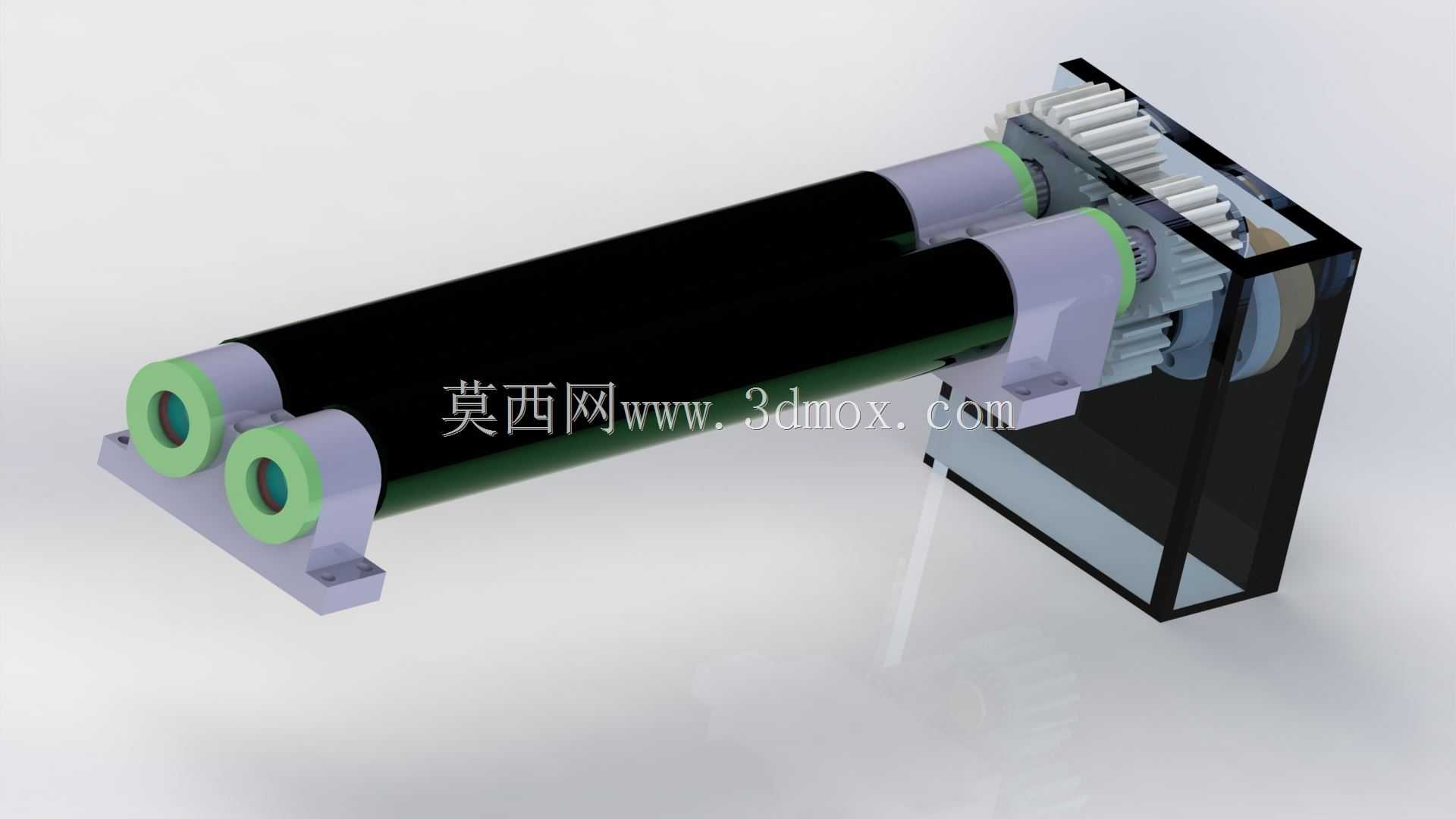

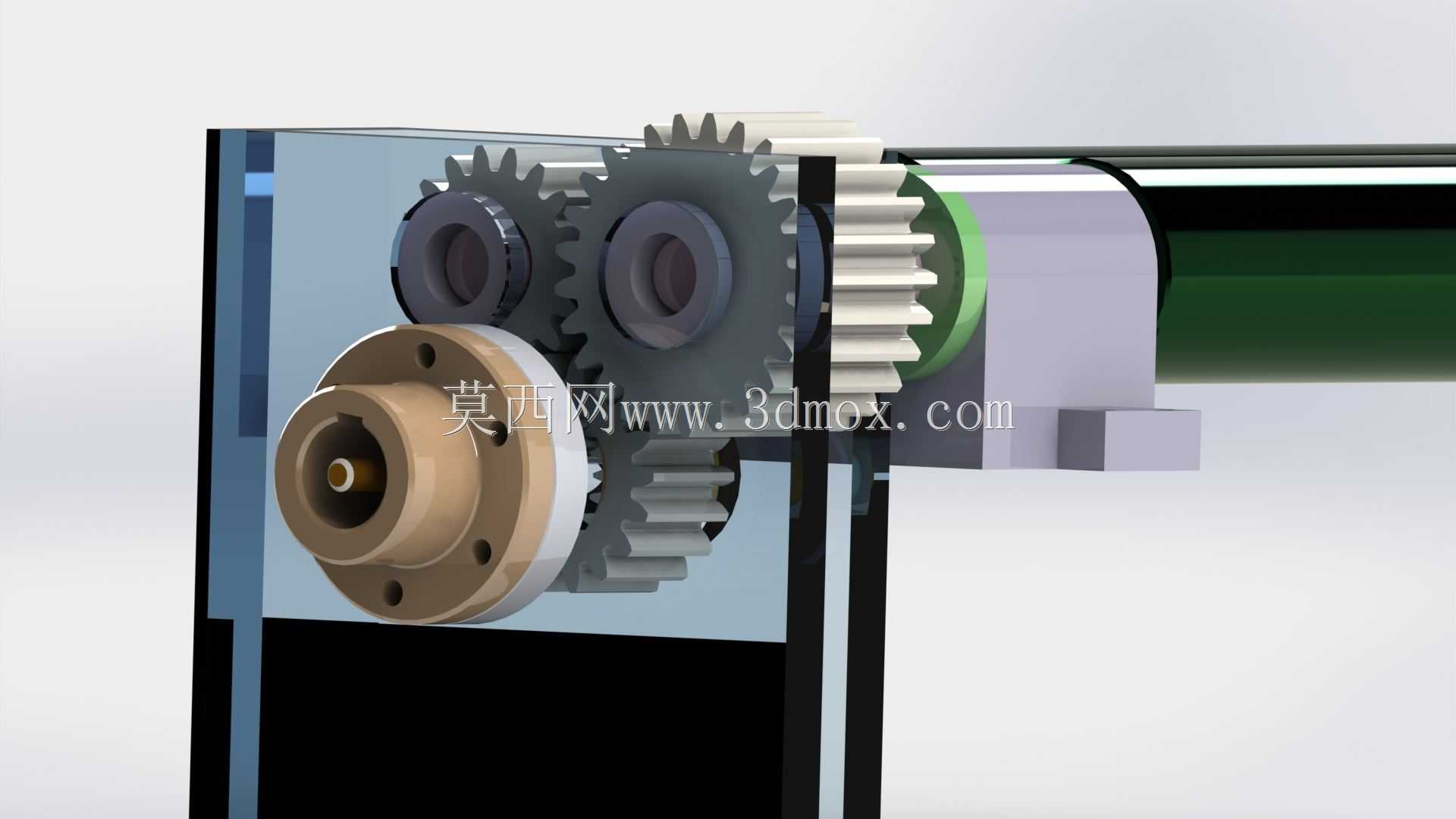

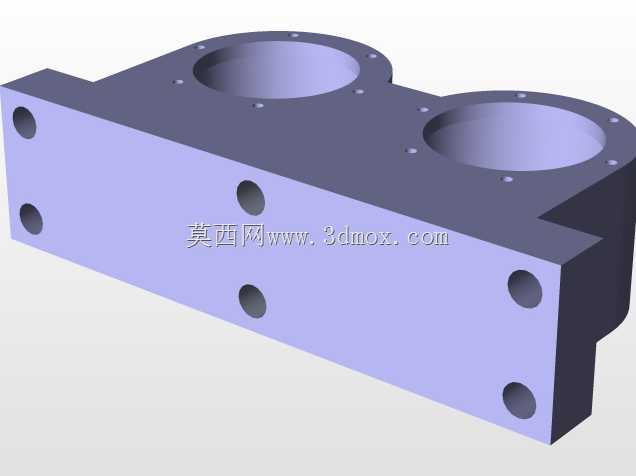

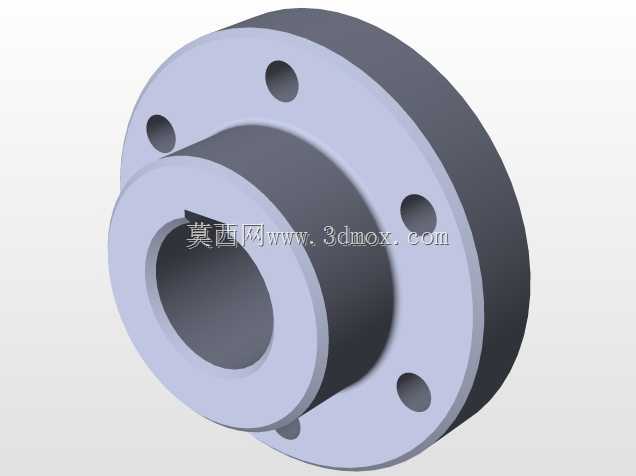

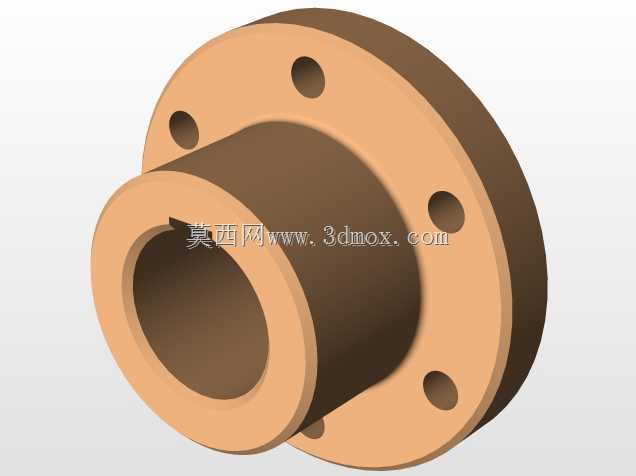

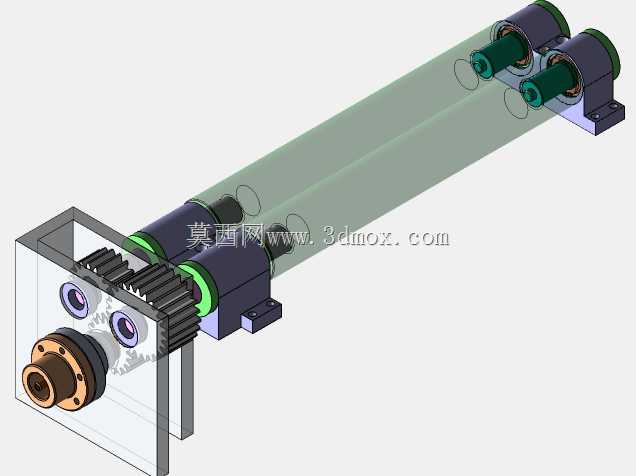

这套平行轴双辊齿轮传动结构,常见于薄膜牵引、片材压延、轻载物料输送类生产工位,核心作用是通过一对等速反向旋转的辊轴,实现对薄型物料的匀速牵引、夹持输送或者表面压合作业,在包装、印刷、橡塑加工类生产线的进料段应用十分广泛。从结构布局来看,两根平行布置的辊轴通过端部的直齿轮组实现动力同步,齿轮组外置在单侧的防护箱体内,避免生产过程中粉尘、物料碎屑落入啮合区域造成齿面磨损,同时也能防止操作人员误触转动部件引发安全隐患。设计阶段优先考虑了辊轴的安装同轴度要求,每根辊轴两端都配置了带定位台阶的支撑座,支撑座直接通过螺栓固定在底部安装基板上,基板上预留的安装孔位做了长圆槽设计,允许装配阶段微调两根辊轴的中心距,

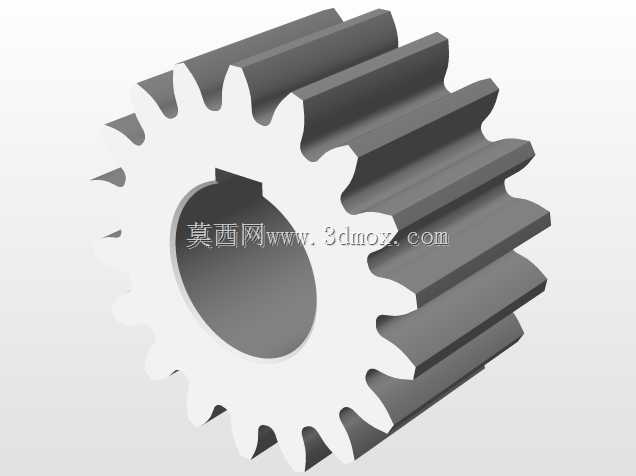

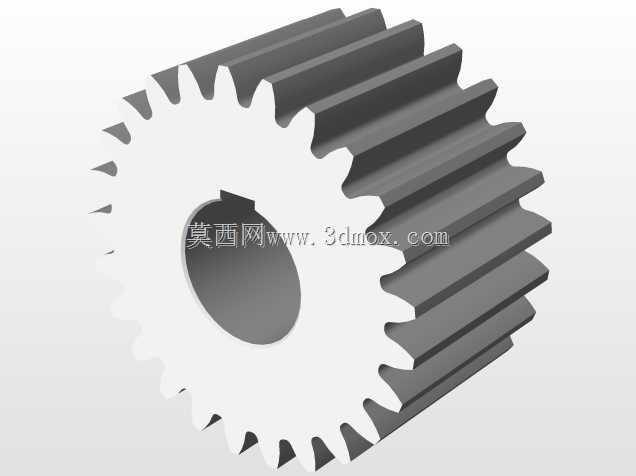

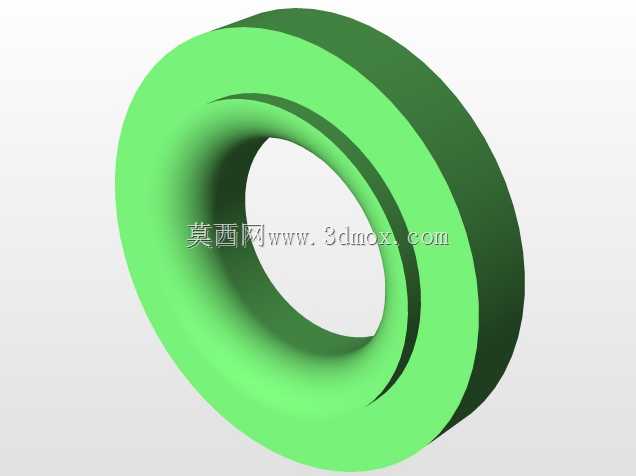

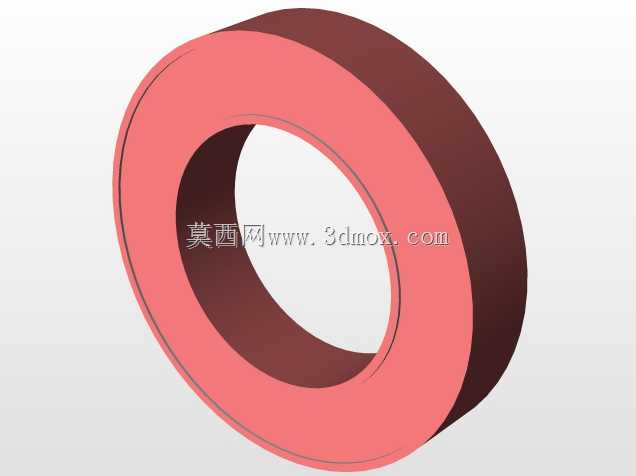

一方面可以补偿零件加工带来的尺寸误差,另一方面也能根据实际输送物料的厚度,调整两辊之间的夹持间隙,适配0.1mm到5mm厚度范围内的薄型物料输送需求。齿轮组采用直齿圆柱齿轮啮合设计,相比斜齿传动,直齿结构没有轴向分力,对支撑轴承的轴向载荷要求更低,能简化轴承选型与支撑座的结构设计,同时装配难度更低,后期维护更换齿轮时不需要调整轴向啮合位置,适合这类轻载、恒定转速的传动场景。防护箱体采用半开放式结构,朝向辊轴的一侧预留了轴伸通孔,通孔位置配置了毛毡密封圈,既能阻挡外部杂物进入箱体,也能留存箱体内的润滑脂,减少齿轮啮合过程中的干磨损耗。支撑座与辊轴的配合位置选用了带密封圈的深沟球轴承,能承受径向载荷的同时,抵御生产环境中的粉尘侵入,

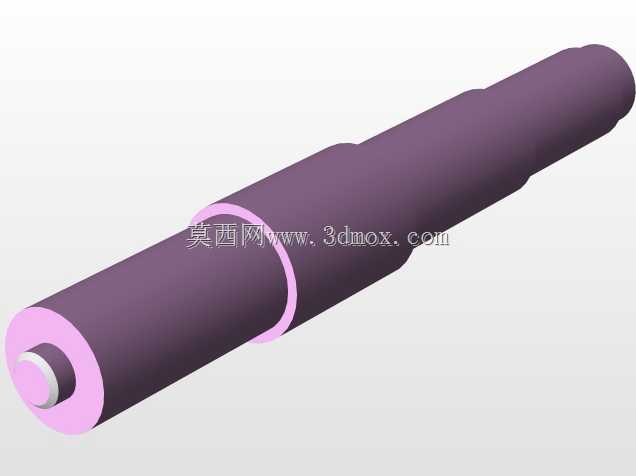

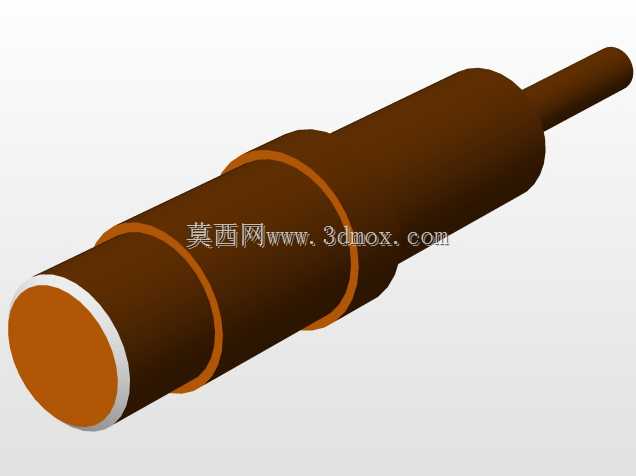

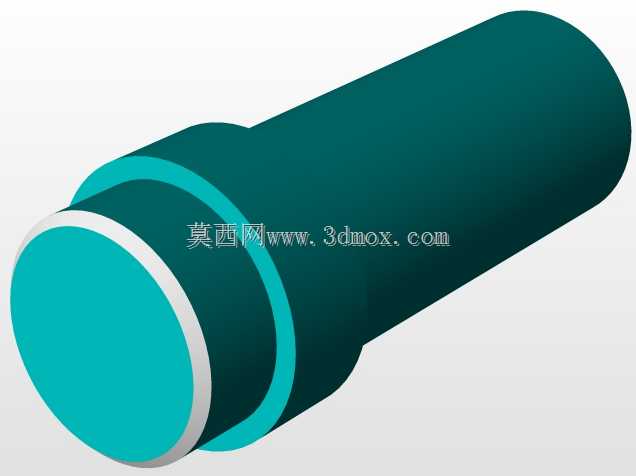

延长轴承的维护周期。从安装边界来看,整套机构的底部安装基板为整体式机加工件,平面度控制在0.05mm/m以内,保证四个支撑座的安装基准统一,避免辊轴安装后出现挠曲变形,导致辊面间隙不均、物料输送跑偏的问题。辊轴主体采用空心钢管结构设计,在保证辊面刚度的前提下降低整体转动惯量,减少驱动电机启动时的冲击载荷,辊面做了硬质阳极氧化处理,表面粗糙度控制在Ra0.8以下,既避免划伤接触的物料表面,也能减少物料粘附在辊面的概率。齿轮的啮合侧隙设计控制在0.1mm到0.2mm之间,既可以补偿热胀冷缩带来的尺寸变化,避免传动卡滞,也能保证传动过程中的同步精度,让两根辊轴的线速度差控制在0.5%以内,防止物料在牵引过程中出现拉伸变形或者表面褶皱。
实际应用中,这套传动结构的动力输入端可以连接伺服电机或者减速电机,通过调整输入转速就能匹配不同生产线的输送速度要求,最高线速度可以达到60m/min,完全满足常规轻载输送工位的运行需求。设计时还考虑了后期维护的便捷性,防护箱体的盖板采用快拆螺栓固定,不需要完全拆解辊轴组件就能打开箱体检查齿轮啮合状态、补充润滑脂;支撑座上预留了轴承顶出螺纹孔,更换轴承时不需要暴力敲击辊轴,就能顺利拆出轴承组件,降低维护过程中零件损坏的概率。在装配流程上,需要先将齿轮与辊轴的轴端通过平键实现周向固定,再将轴承压装到辊轴两端的轴颈位置,整体装入支撑座后再调整两辊的中心距,手动盘车确认齿轮啮合无卡滞、辊面转动无偏摆后,再锁紧支撑座的固定螺栓,最后扣合防护箱体完成装配。这套结构没有采用复杂的行星传动或者蜗轮蜗杆结构,全部采用常规的标准传动件,加工与采购成本更低,备件通用性强,适合中小型设备的传动工位改造或者新设备设计时直接选用,不需要额外定制特殊零件,能有效缩短设备的设计与生产周期。
