带运动模拟的啮合齿轮传动结构设计

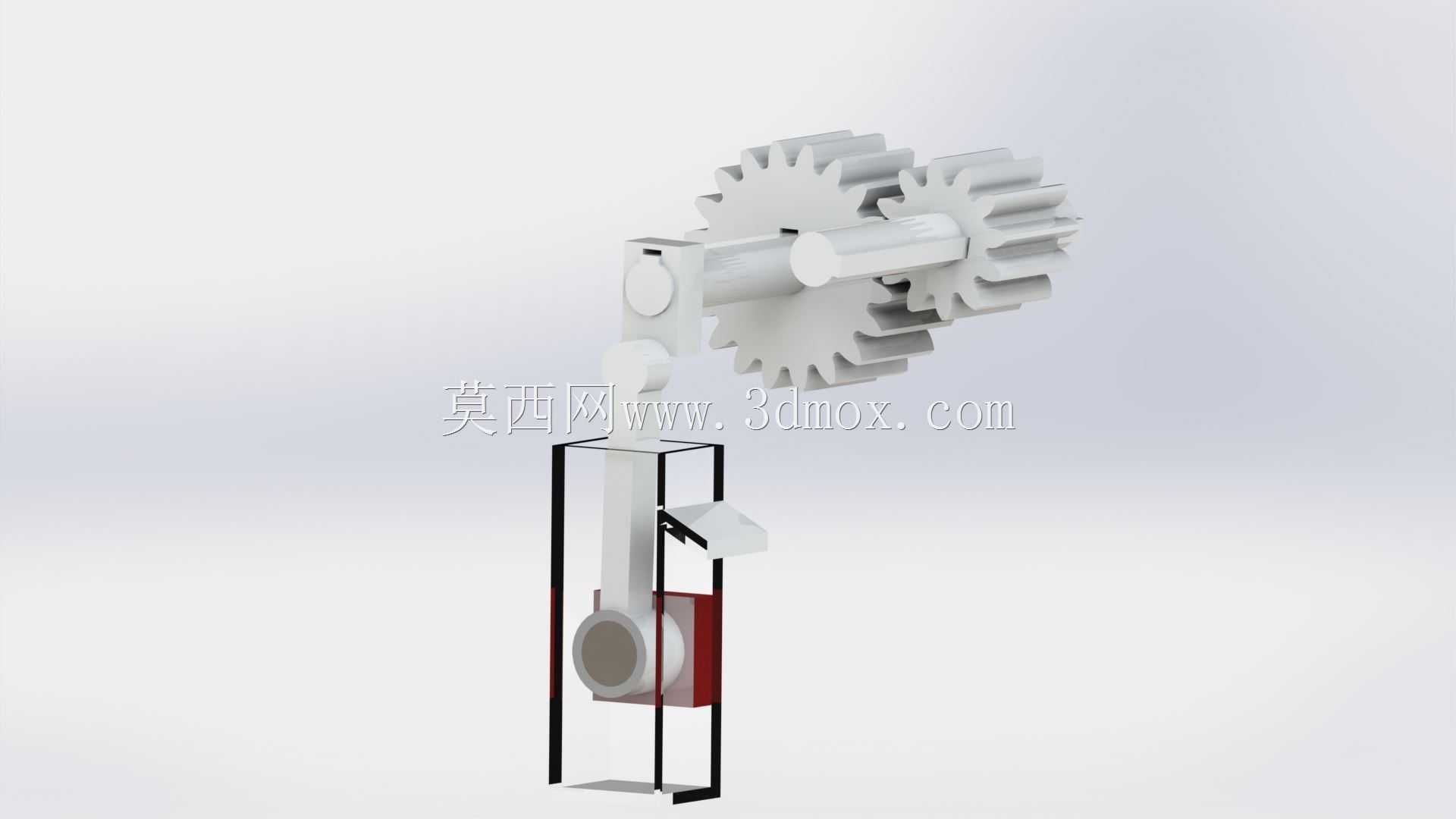

　　这套齿轮传动结构在设计阶段就同步完成了运动模拟验证，核心是解决平行轴间的定比动力传递需求，目前这类结构广泛覆盖轻工输送设备、小型自动化产线动力端、教学演示教具、小型机床进给机构等场景，不同场景下对齿轮模数、齿宽、中心距的参数要求差异较大，这套结构的建模逻辑完全贴合实际加工装配的边界要求，没有出现建模阶段常见的干涉、装配间隙不合理等问题。从实际用途来看，这套结构并非单一的齿轮啮合副，还搭配了支撑立架、动力输入连接端、输出端联动结构，可直接将旋转动力从输入端传递到下方的执行组件，适配需要将水平轴旋转运动转换为垂直方向往复或旋转动作的工位，比如小型物料分拣机构的拨料动力端、教学实验台的传动演示单元、小型包装设备的送料驱动端，

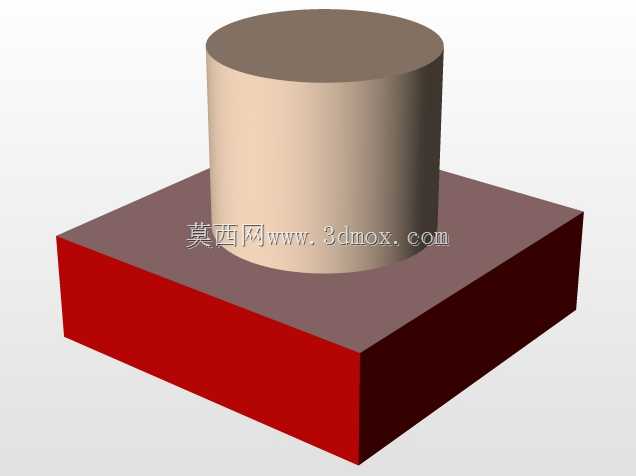

　　都能直接参考这套结构的布局做参数化调整。设计过程中优先考虑了装配工艺性，两个啮合齿轮的齿侧间隙预留了0.15mm的装配公差带，既不会因为间隙过大导致传动反向空程超差，也不会因为间隙过小出现运转卡滞、齿面磨损加剧的问题；齿轮的轴孔与支撑轴采用H7/h6的间隙配合，支撑轴两端的定位台阶高度统一设置为2mm，既可以限制齿轮的轴向窜动，也不会给装配过程带来额外的对位难度。支撑立架采用框架式结构，两侧的竖梁与上下横梁的连接位置预留了螺栓过孔，可直接固定在设备的安装基板上，整体安装边界的长宽高控制在180mm120mm260mm范围内，不会占用过多的设备内部安装空间，适配多数小型自动化设备的内部布局要求。齿轮的齿形采用标准渐开线圆柱直齿设计，

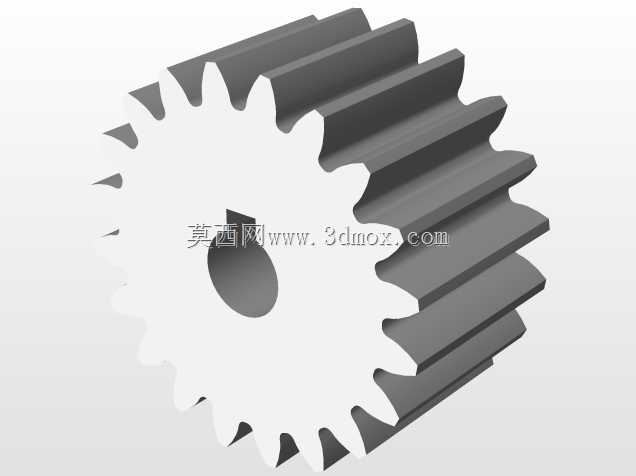

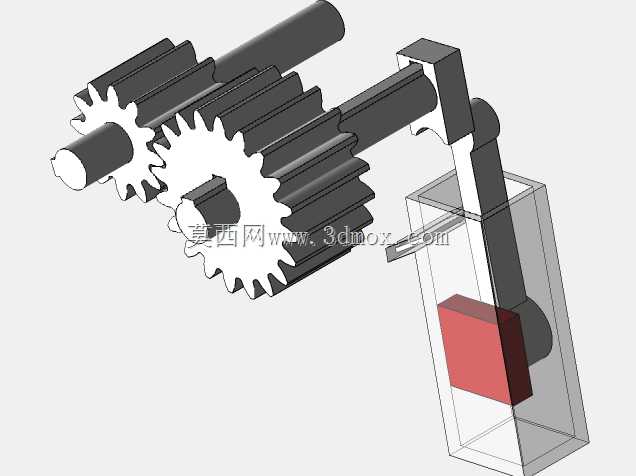

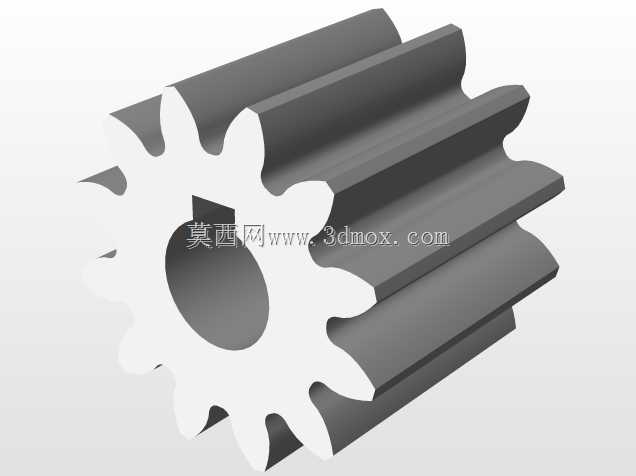

　　齿顶高系数取1，顶隙系数取0.25，建模过程中完全按照展成法加工的齿形轮廓生成曲面，没有做简化处理，运动模拟过程中可以清晰看到齿面的啮合接触轨迹，从齿根进入啮合到齿顶退出啮合的全过程无干涉，接触斑点的覆盖范围达到齿面工作长度的70%以上，符合通用机械传动的精度要求。输入端的轴段预留了键槽结构，可通过平键连接电机或手轮等动力输入部件，输出端的连接结构采用销轴连接方式，可直接铰接垂直方向的传动杆，将齿轮的旋转运动转换为传动杆的上下往复动作，适配需要直线往复输出的工位需求。设计时还考虑了维护便利性，支撑轴与立架的连接位置没有采用过盈压装的方式，而是采用轴端挡圈定位，后期维护时只需要拆下轴端挡圈就可以快速更换齿轮或支撑轴，

　　不需要整体拆解整个支架结构，能有效降低设备的后期维护成本。整套结构的所有棱边都做了0.5mm的倒角处理，既避免了加工和装配过程中的锐边划伤风险，也符合机械结构设计的通用工艺要求，没有出现建模时常见的尖锐棱边、壁厚不均等问题，所有结构件的壁厚都控制在3mm以上，满足3D打印验证、机加工、开模注塑等不同加工工艺的壁厚要求，不管是做教学演示的3D打印样件，还是做实际设备使用的金属机加工件，都不需要对结构做大幅调整。运动模拟的设置完全按照实际运转参数配置，传动比设置为1:1，两个齿轮的转速同步，啮合过程中没有出现齿面穿透、转速波动等仿真常见问题，可直接用于传动原理演示、运动学分析、干涉检查等设计验证环节，也可以作为子装配直接插入到整体设备的总装配体中，配合其他结构完成整机的设计验证。
