三爪自适应柔性夹持玩偶抓取机构

　　该三爪夹持机构主要面向异形软质物件的抓取转运场景，常见于文创产品生产线的玩偶分拣、包装工位，也可适配轻工行业中外形不规则、表面易损物件的上下料作业，相比常规刚性夹爪，其核心优势在于对非规则轮廓的自适应包覆能力，不会在夹持过程中对软质玩偶表面造成压痕或形变损伤。

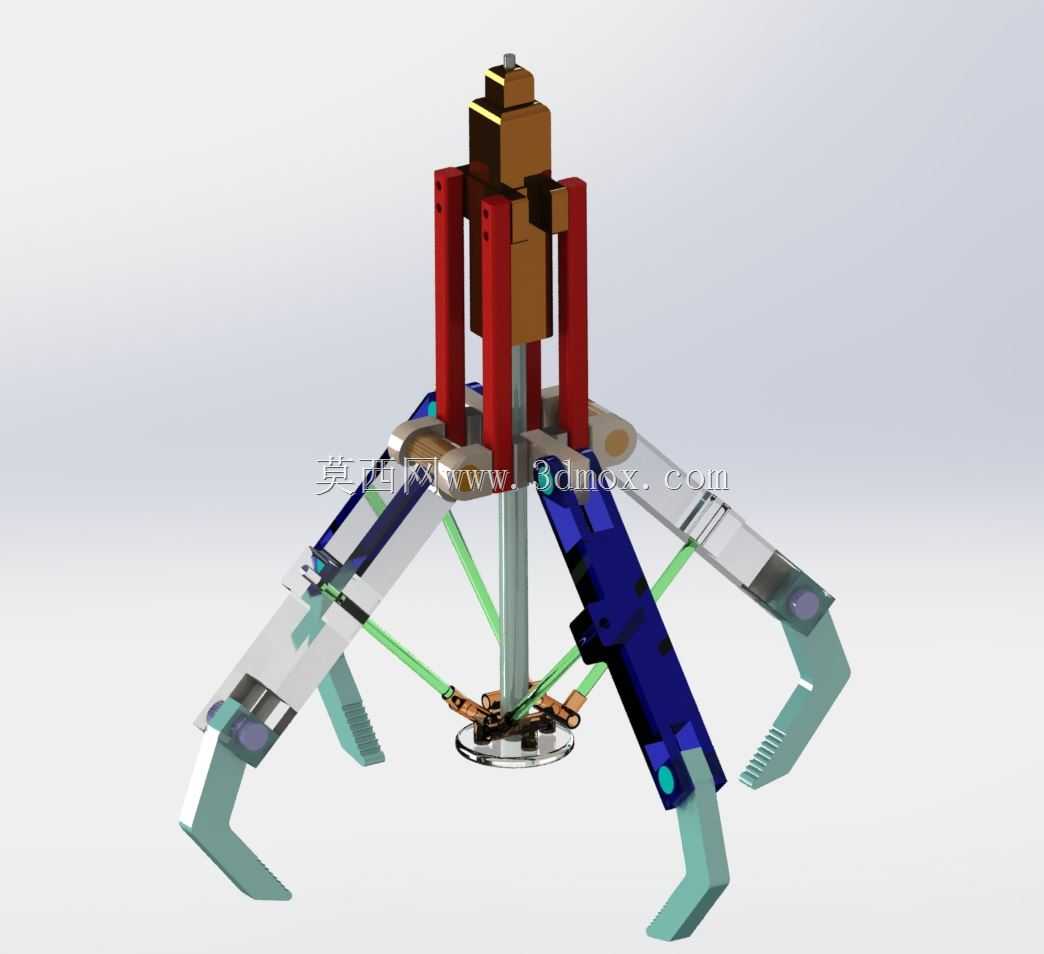

　　从功能特性来看，该机构采用中心驱动的三爪同步收拢结构，驱动端设置于机构上部的集成安装位，可直接适配标准直线驱动元件或旋转驱动加丝杠的传动组合，动力通过中心竖杆传递至底部的连杆联动组件，三个夹爪沿周向120度均匀分布，保证夹持过程中受力均匀，不会出现物件偏斜脱落的问题。每个夹爪臂采用分段铰接设计，臂身设置有弹性复位拉索，当夹爪接触物件表面时，铰接段可随物件外轮廓自动调整贴合角度，配合夹爪末端的弧形内勾结构，既能实现对球形、椭球形等规则软质物件的包覆夹持，也能对带有突出肢体、轮廓凹凸不平的玩偶类物件形成多点接触支撑，夹持稳定性远高于平口刚性夹爪。

　　设计过程中优先考虑了安装适配性与作业边界，机构上部的驱动安装座采用标准法兰接口，可直接对接常见的工业机器人末端、直线模组滑台或专机的升降执行端，无需额外设计过渡连接法兰。整体收拢状态下的最大外径控制在较小范围，可适配狭窄空间内的取放作业，比如玩偶包装盒内的取件、密集摆放料盘内的物件拾取，不会与周边工装、料盒发生干涉。夹爪的张开行程可通过调整中心驱动杆的运动距离进行适配，可覆盖一定尺寸范围内的不同规格玩偶抓取需求，无需更换夹爪即可完成多规格产品的快速换产适配。

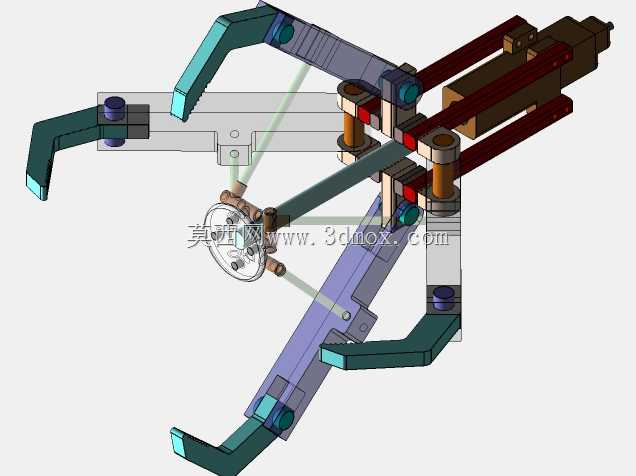

　　夹爪臂的结构设计兼顾了刚性与轻量化需求，主受力臂采用硬质结构件保证传动过程中的形位精度，避免长期往复作业出现臂身形变导致的夹持精度下降，接触物件的末端部位采用低硬度材质接触面，可进一步降低对软质物件表面的损伤，同时增大接触摩擦力，提升高速转运过程中的夹持可靠性。底部的联动连杆组采用对称布置，所有铰接点均设置有自润滑衬套，可长期免维护运行，适配生产线连续高频次的作业需求，铰接点的间隙控制经过反复校核，既保证动作的灵活性，也避免间隙过大导致的夹爪同步性偏差，防止三个夹爪收拢不同步造成的物件夹持偏移。

　　从安装边界来看，该机构的整体轴向尺寸紧凑，上部驱动端与下部夹爪的同轴度公差控制在较高精度等级，安装时只需保证与对接执行端的同轴度即可，无需复杂的调试校准。夹爪完全张开时的最大回转半径经过核算，可覆盖常规尺寸玩偶的最大外轮廓，完全收拢时的最小内圈直径可适配小尺寸挂件类玩偶的抓取，行程覆盖范围可满足多数文创类软质产品的生产线抓取需求。机构的重心沿中心轴线分布，高速往复运动时不会产生偏转动量，可适配较高的作业节拍，提升生产线的整体运行效率。

　　在实际应用场景中，该机构可直接替换原有专机上的刚性夹爪，无需对原有设备的控制系统与安装结构做大幅改动，即可实现软质异形物件的稳定抓取，解决了常规夹爪夹持软质玩偶时易损件、易脱落的痛点。夹爪的弹性拉索预紧力可根据实际抓取物件的重量进行调整，针对重量较大的填充类玩偶可适当增大预紧力提升夹持力，针对重量较轻、表面易损的薄质玩偶可降低预紧力，在保证抓取稳定性的前提下最大限度避免物件损伤。
