商用食品加工斜置式面包切片设备结构

　　在烘焙食品规模化加工的生产场景中，面包切片工序是连接烘焙成型与包装分装的核心环节，不同于小型家用切片器具，商用场景下的切片设备需要兼顾连续进料稳定性、切片厚度一致性、操作安全性以及设备维护便捷性，这套斜置布局的面包切片结构，正是针对中央烘焙工厂、连锁烘焙品牌中央厨房、主食加工配送中心的批量切片需求设计。从实际使用场景来看，该设备可对接前端面包冷却线的出料端，完成冷却后的吐司、主食面包的连续切片作业，也可独立放置在烘焙门店后场，完成现烤面包的分切加工，适配不同产能规模的使用需求。

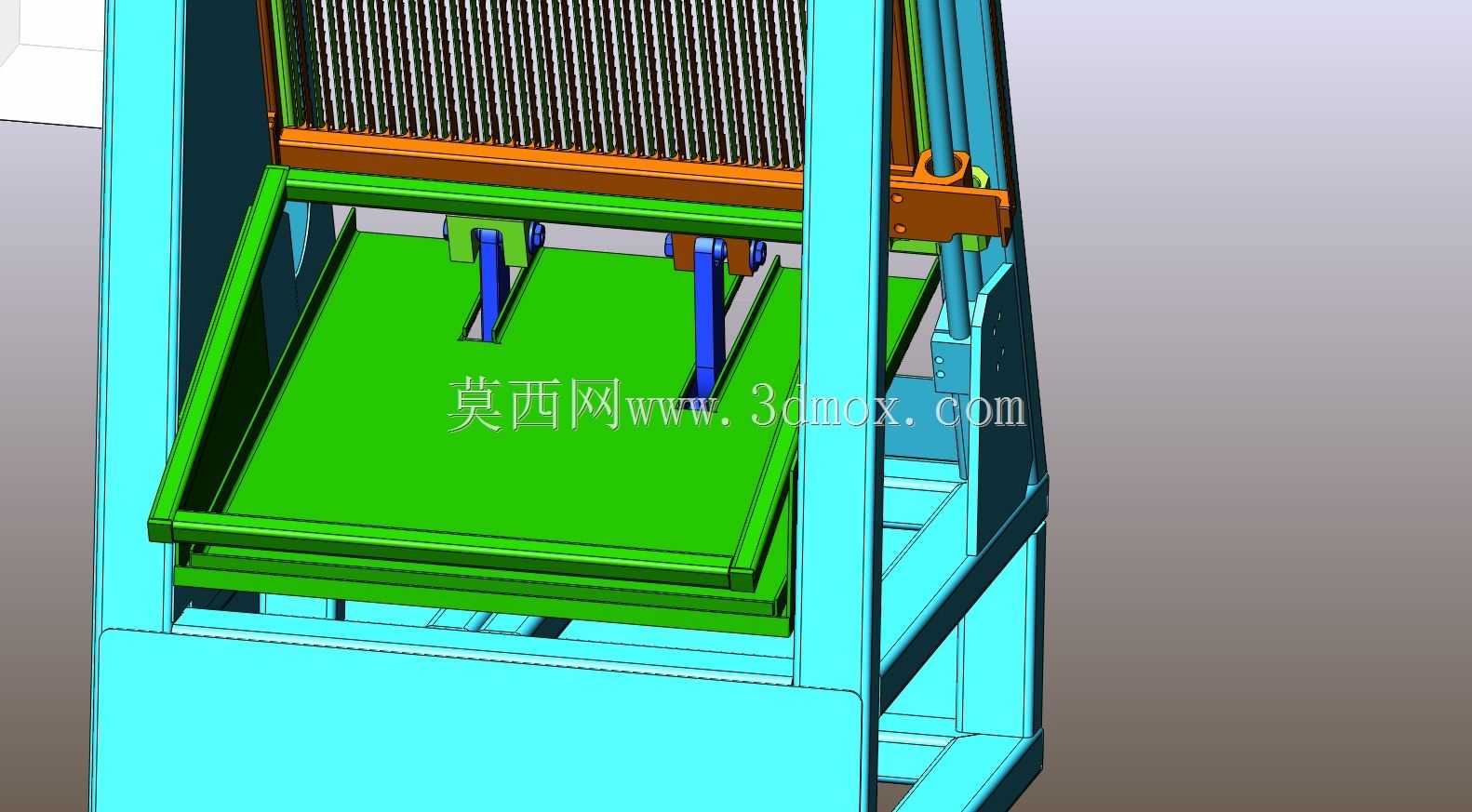

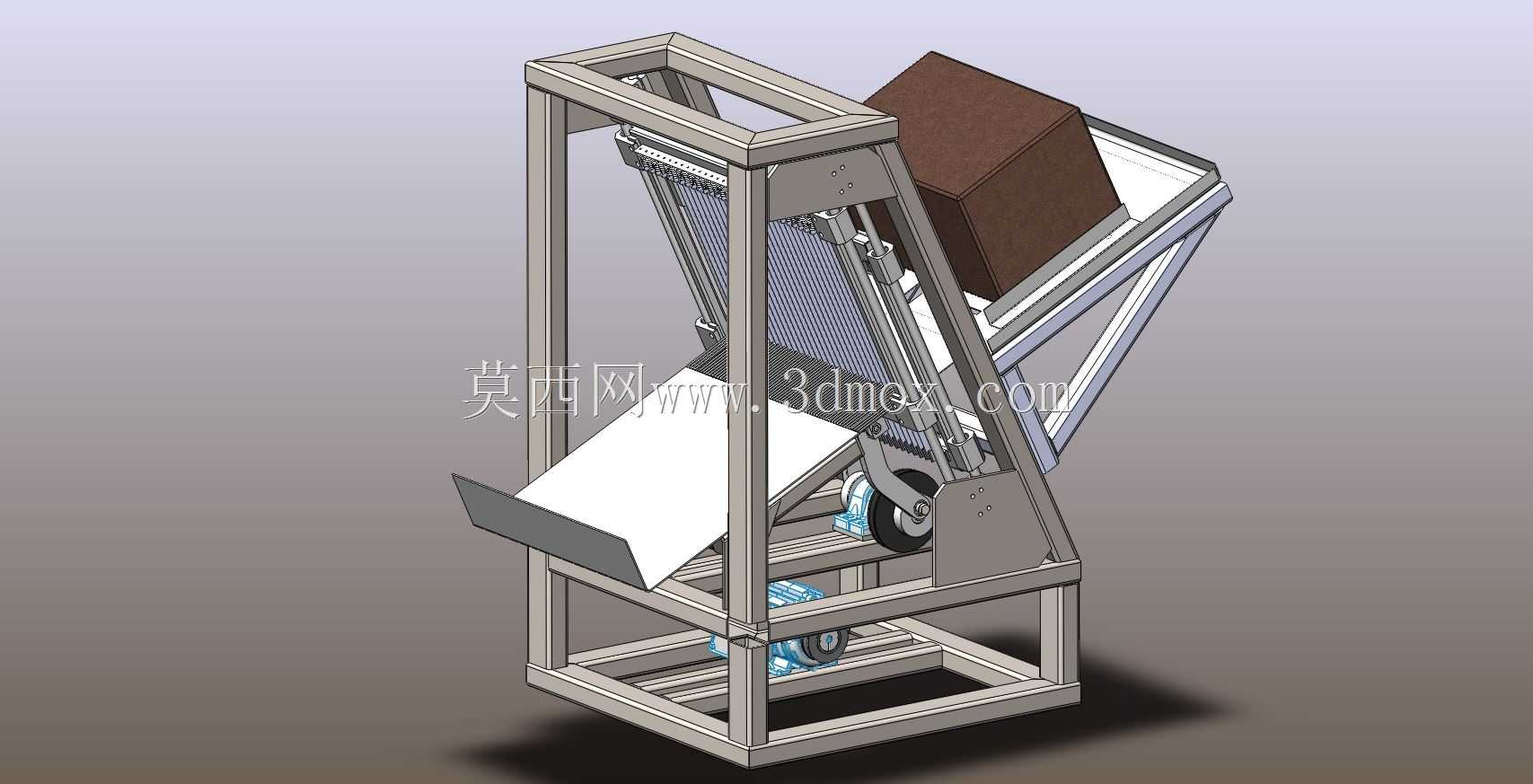

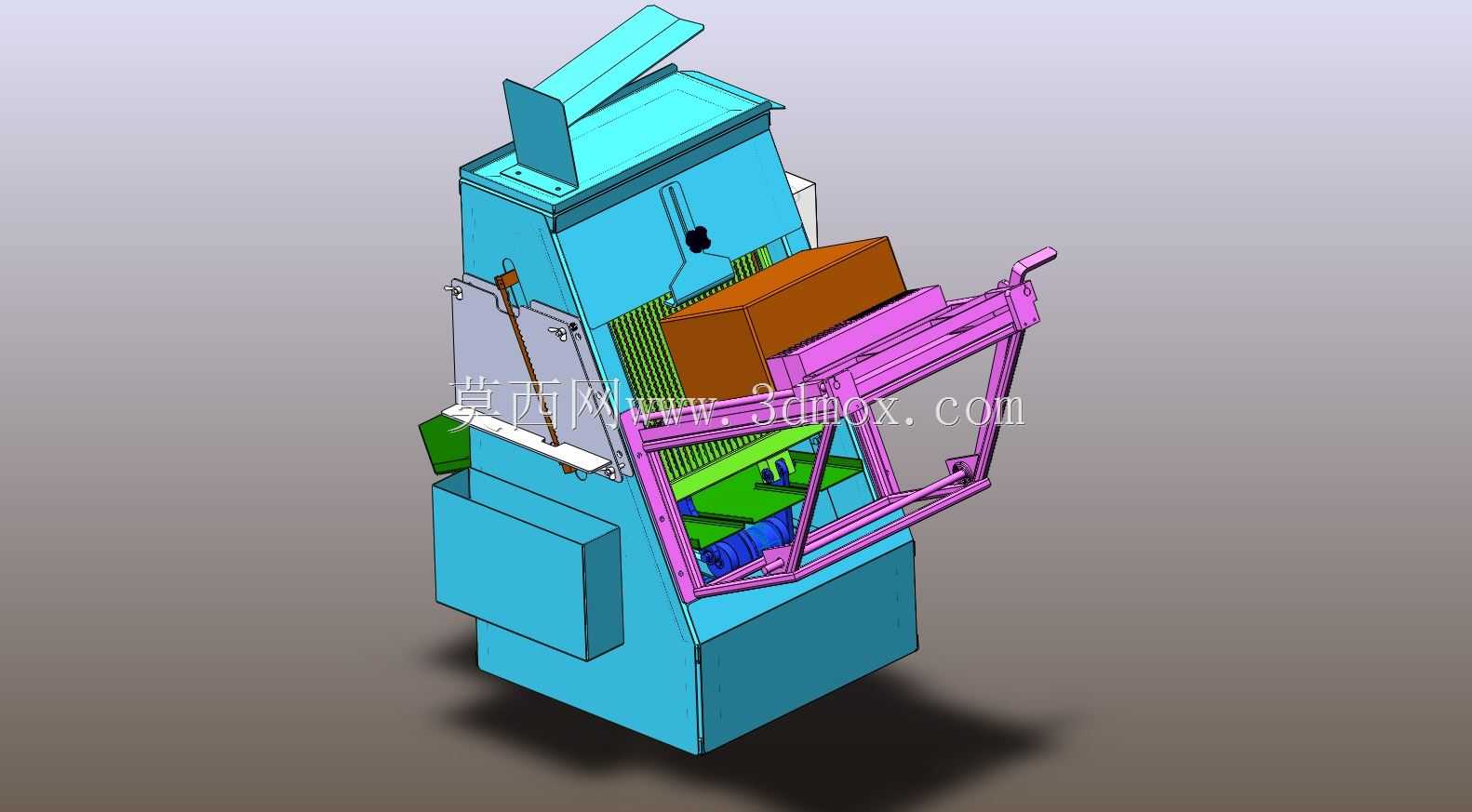

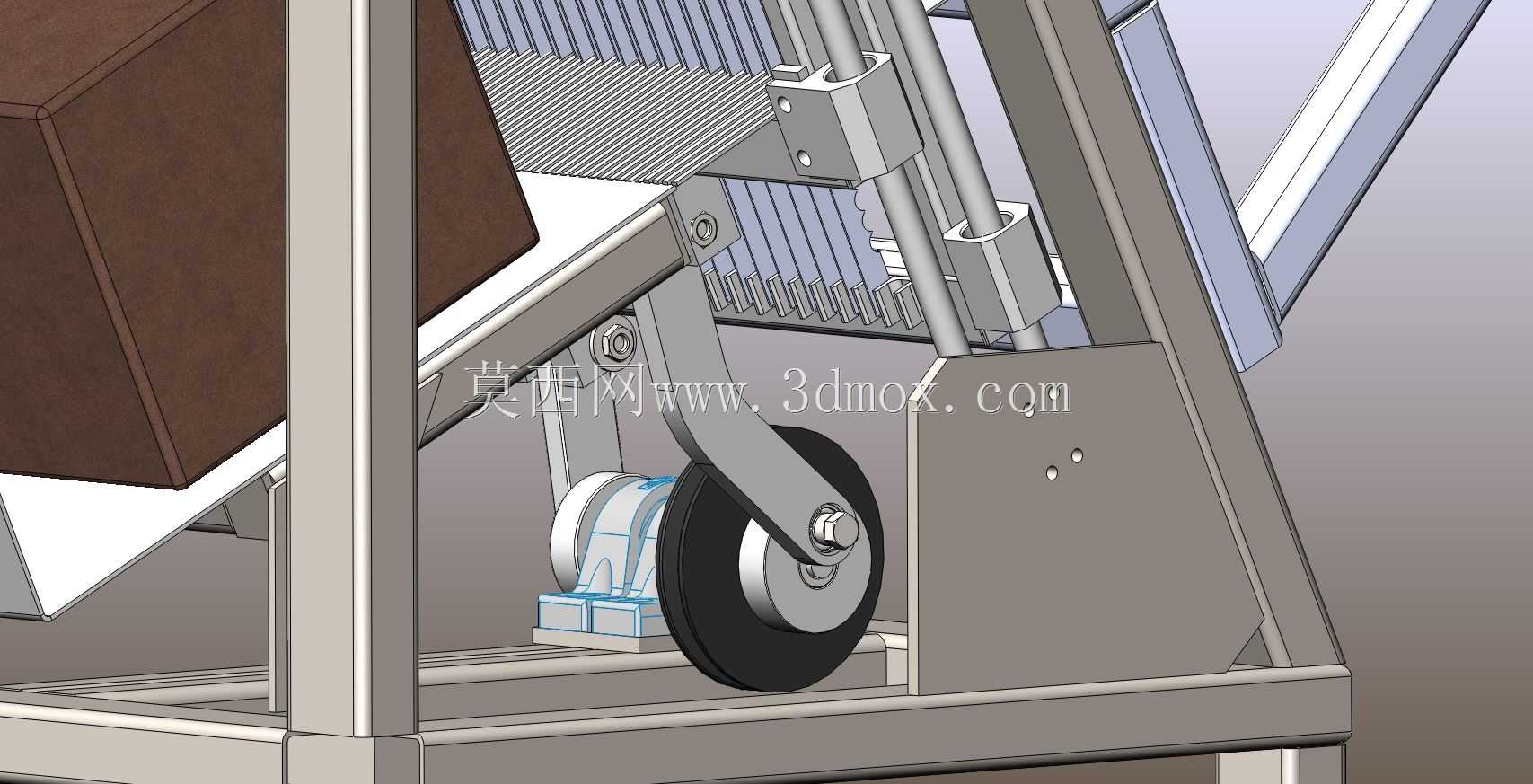

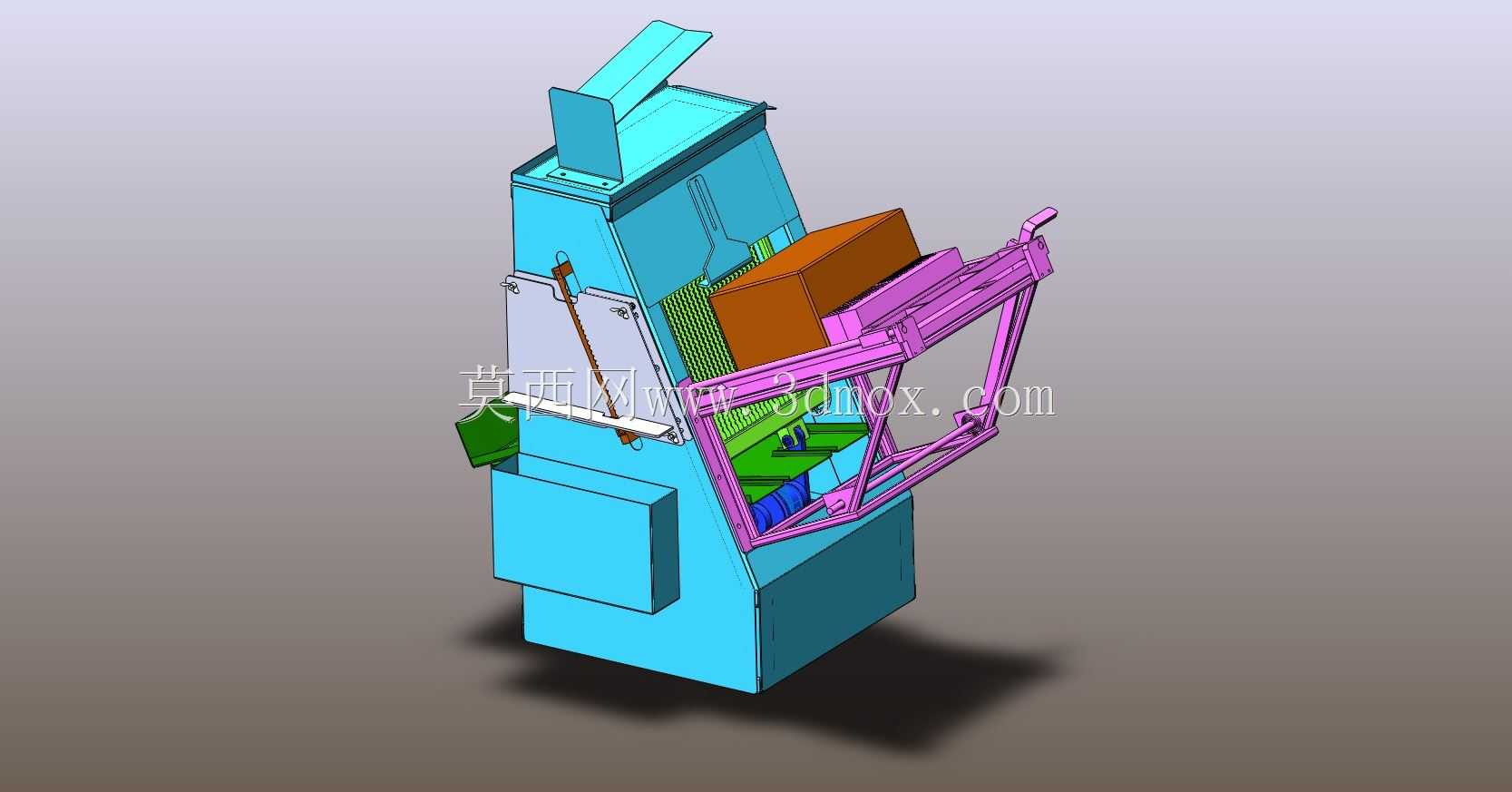

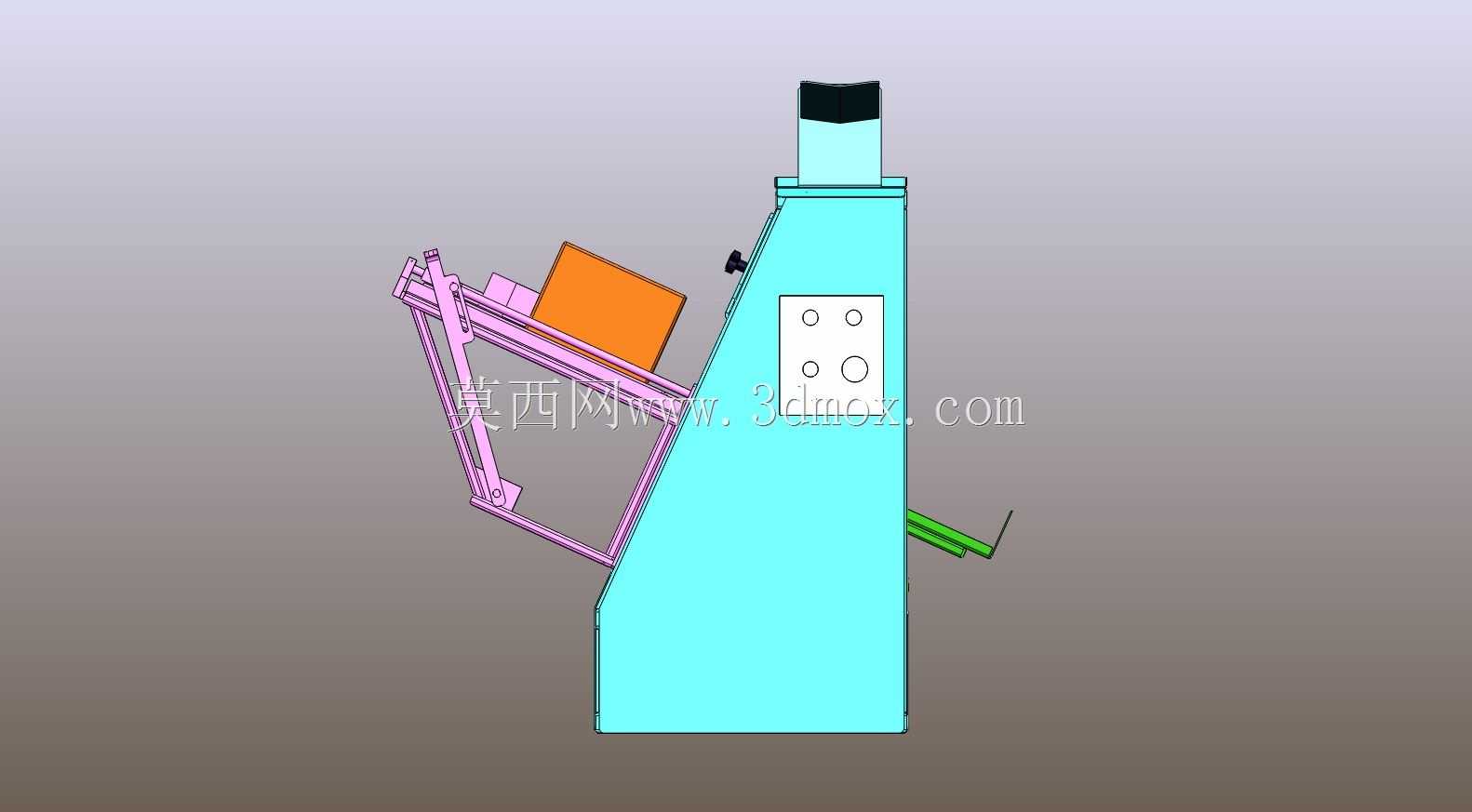

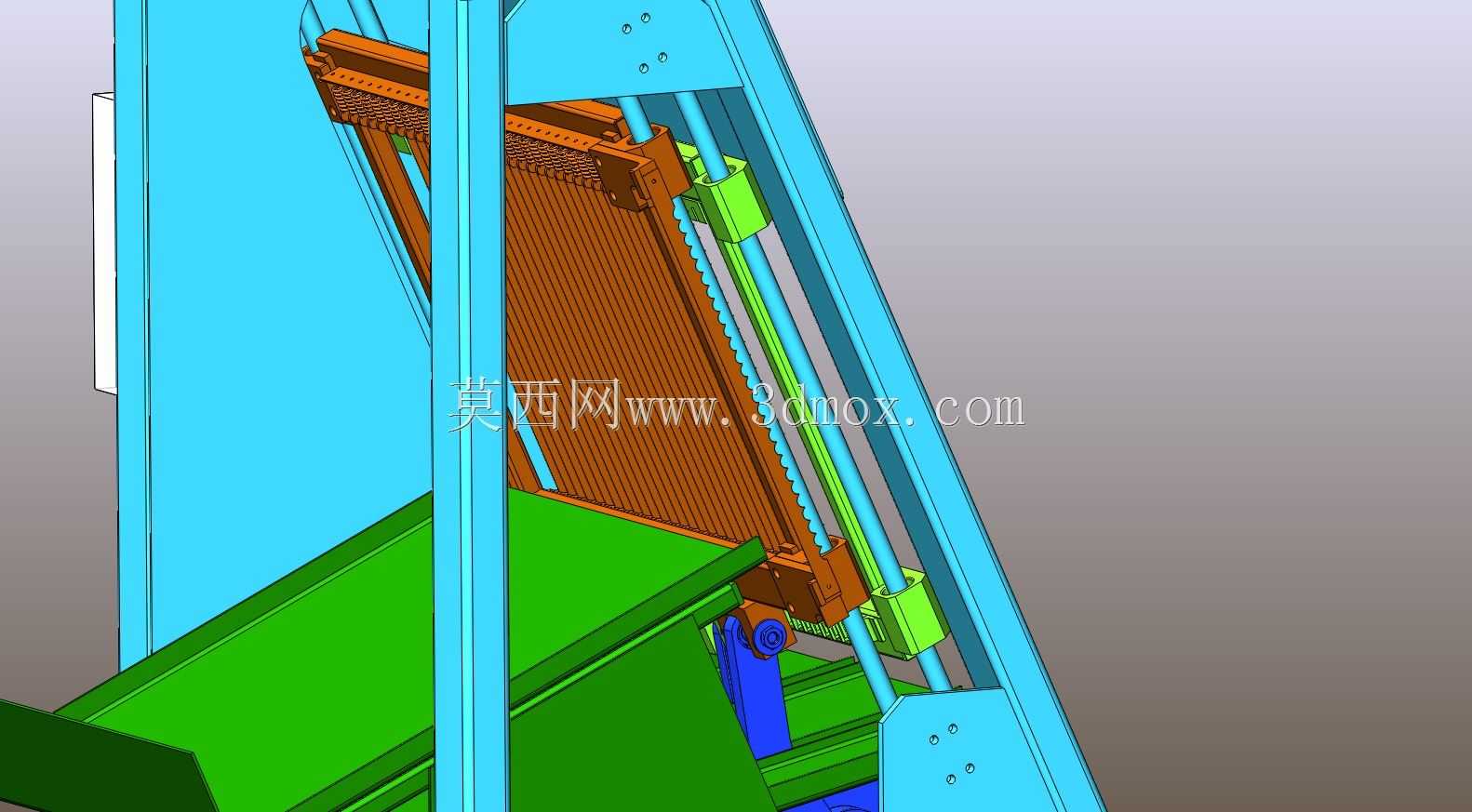

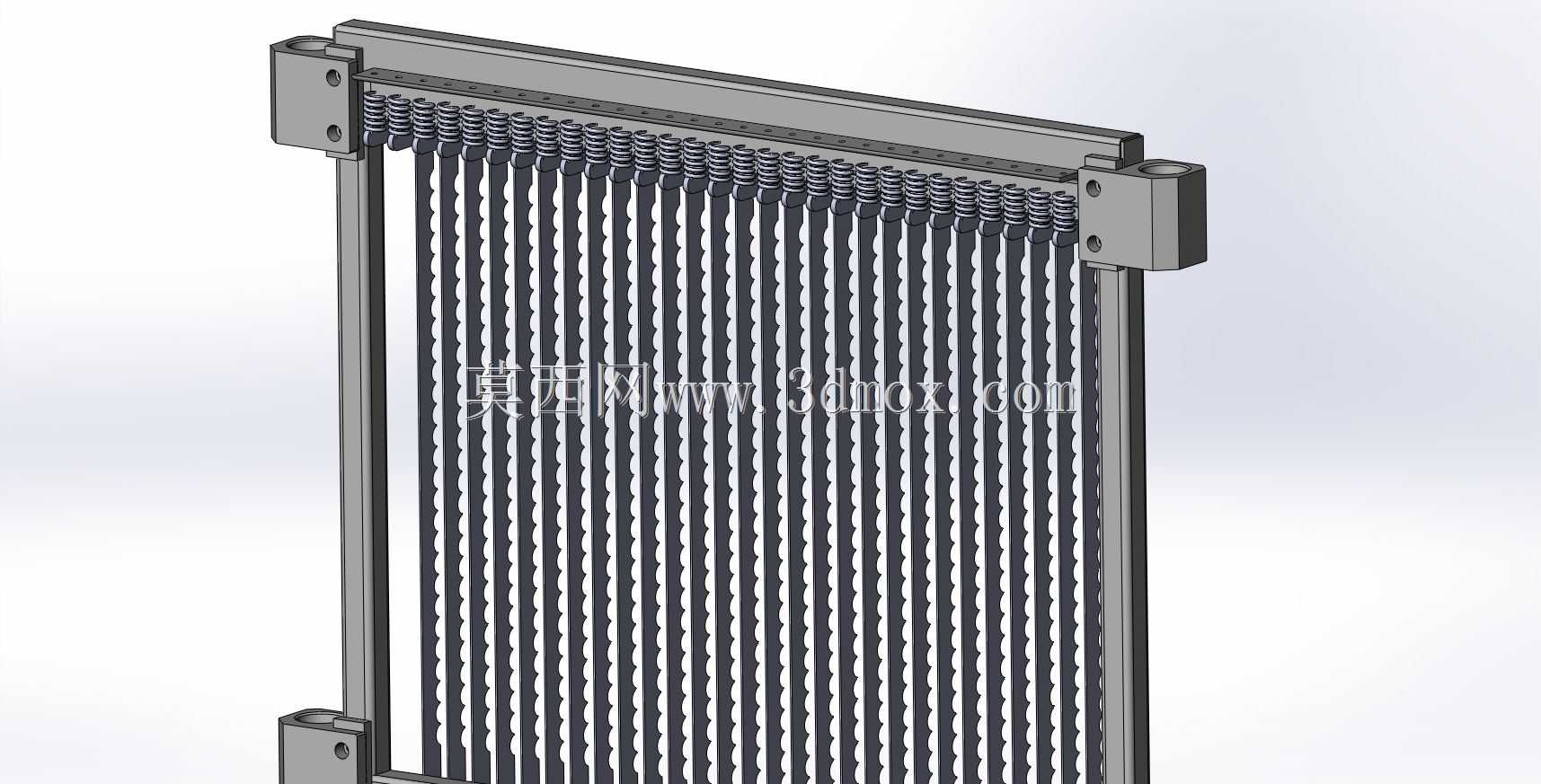

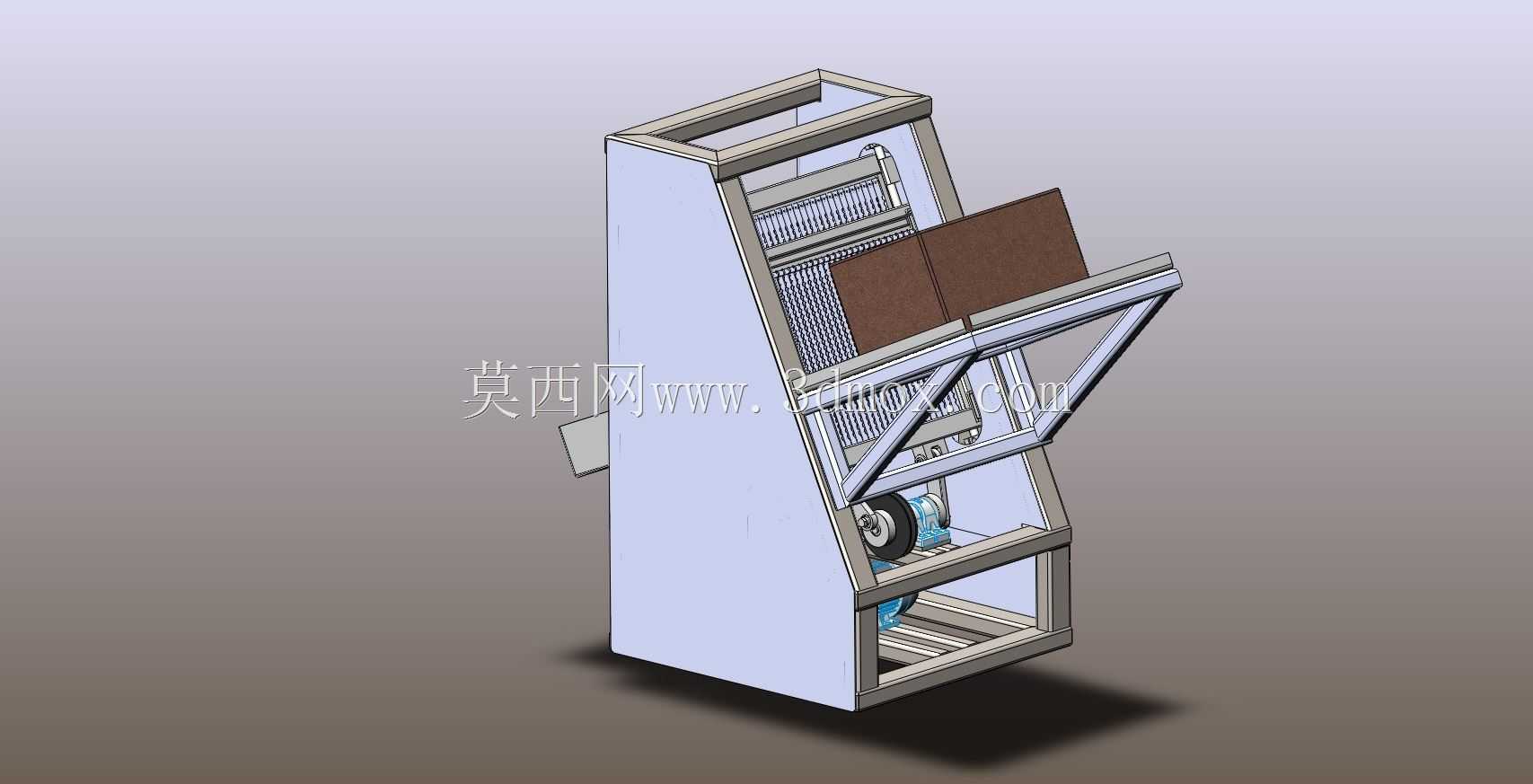

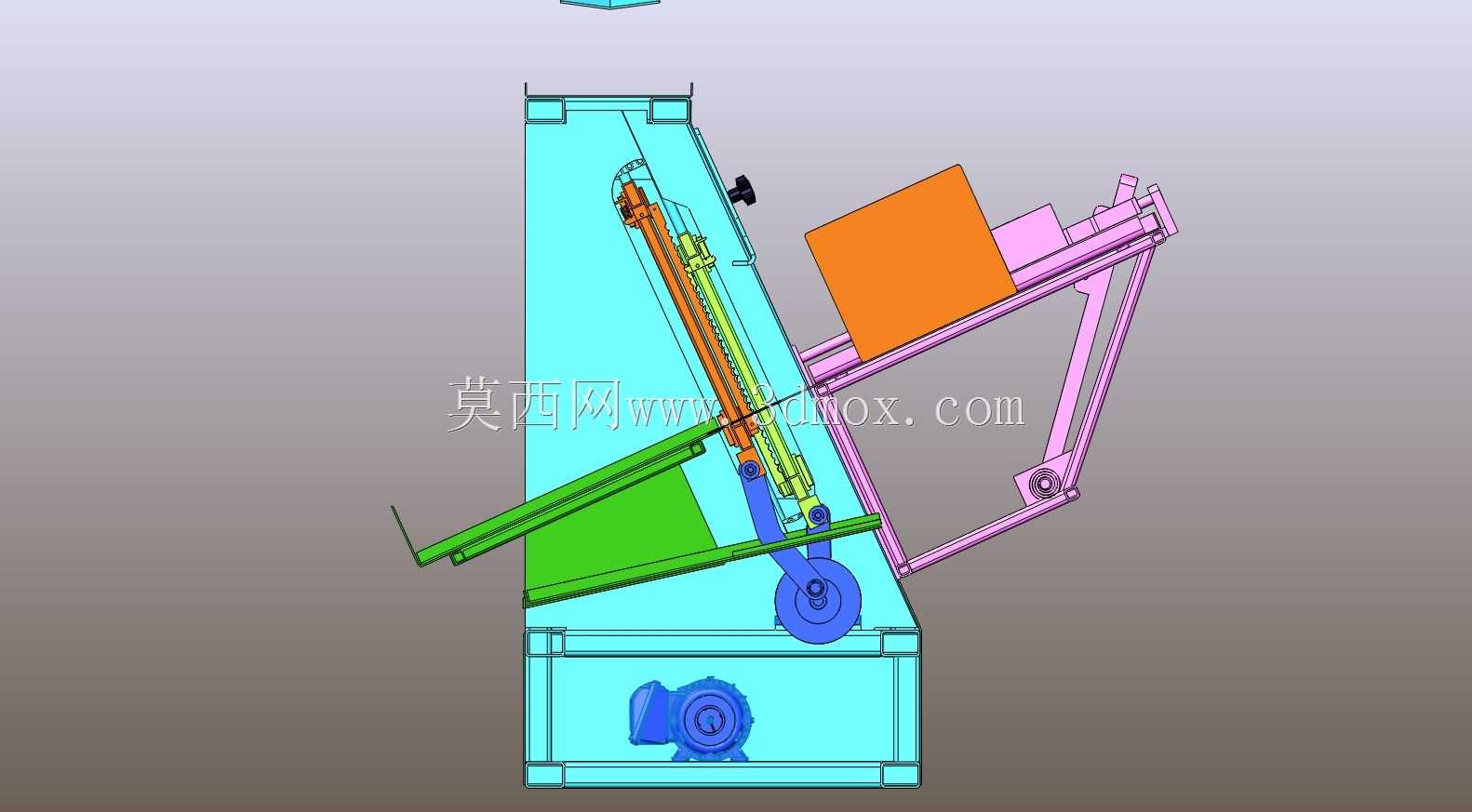

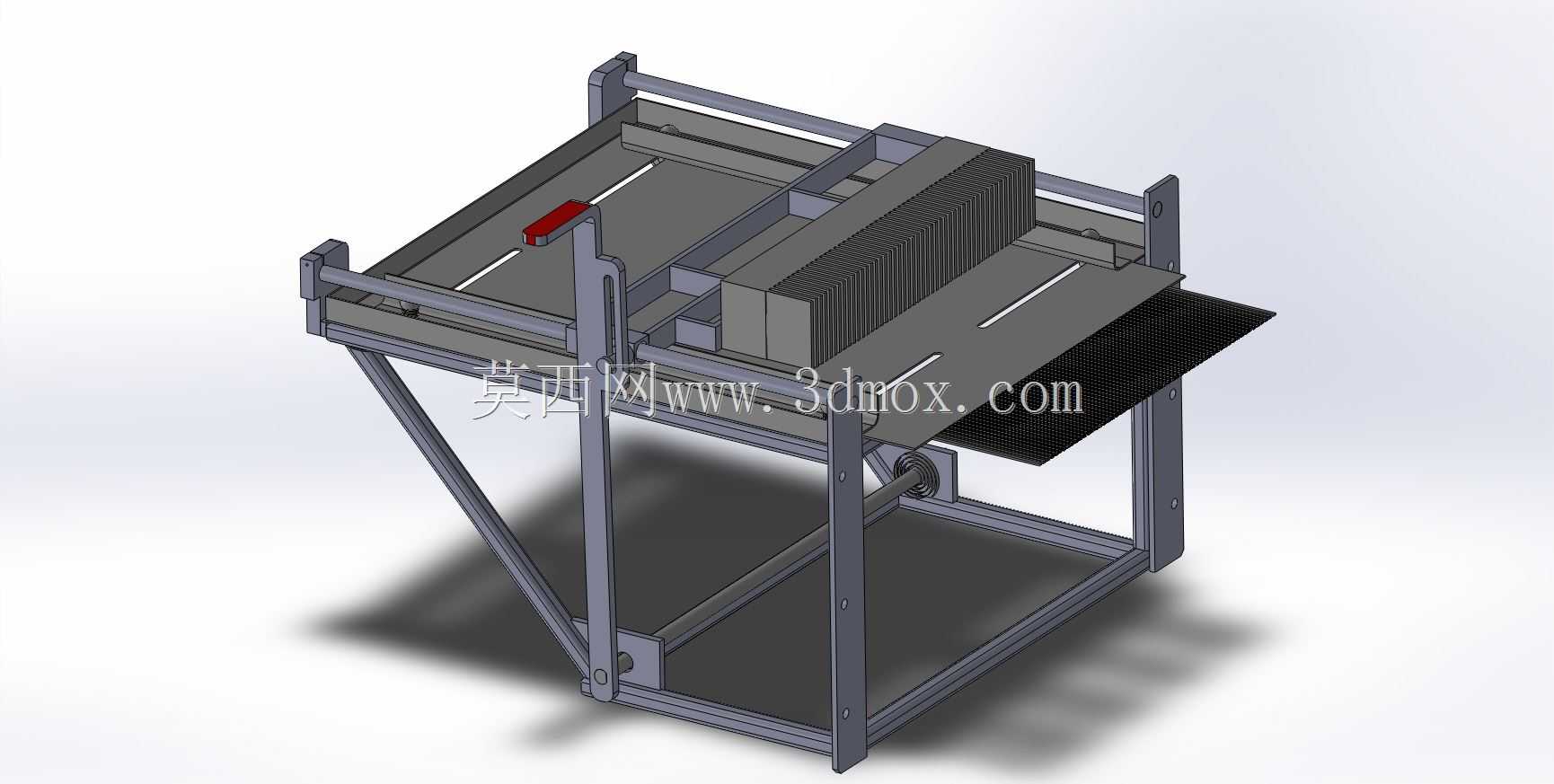

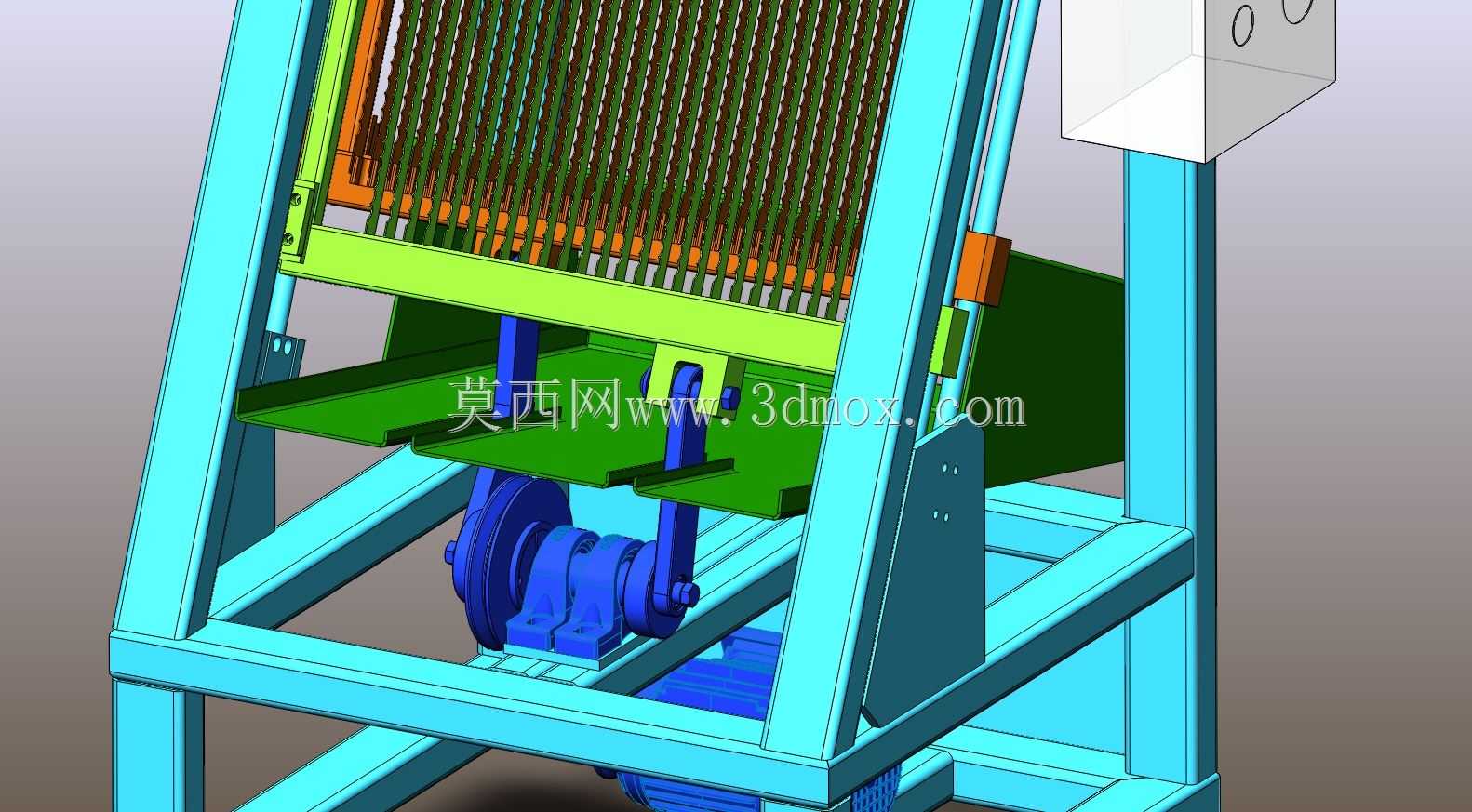

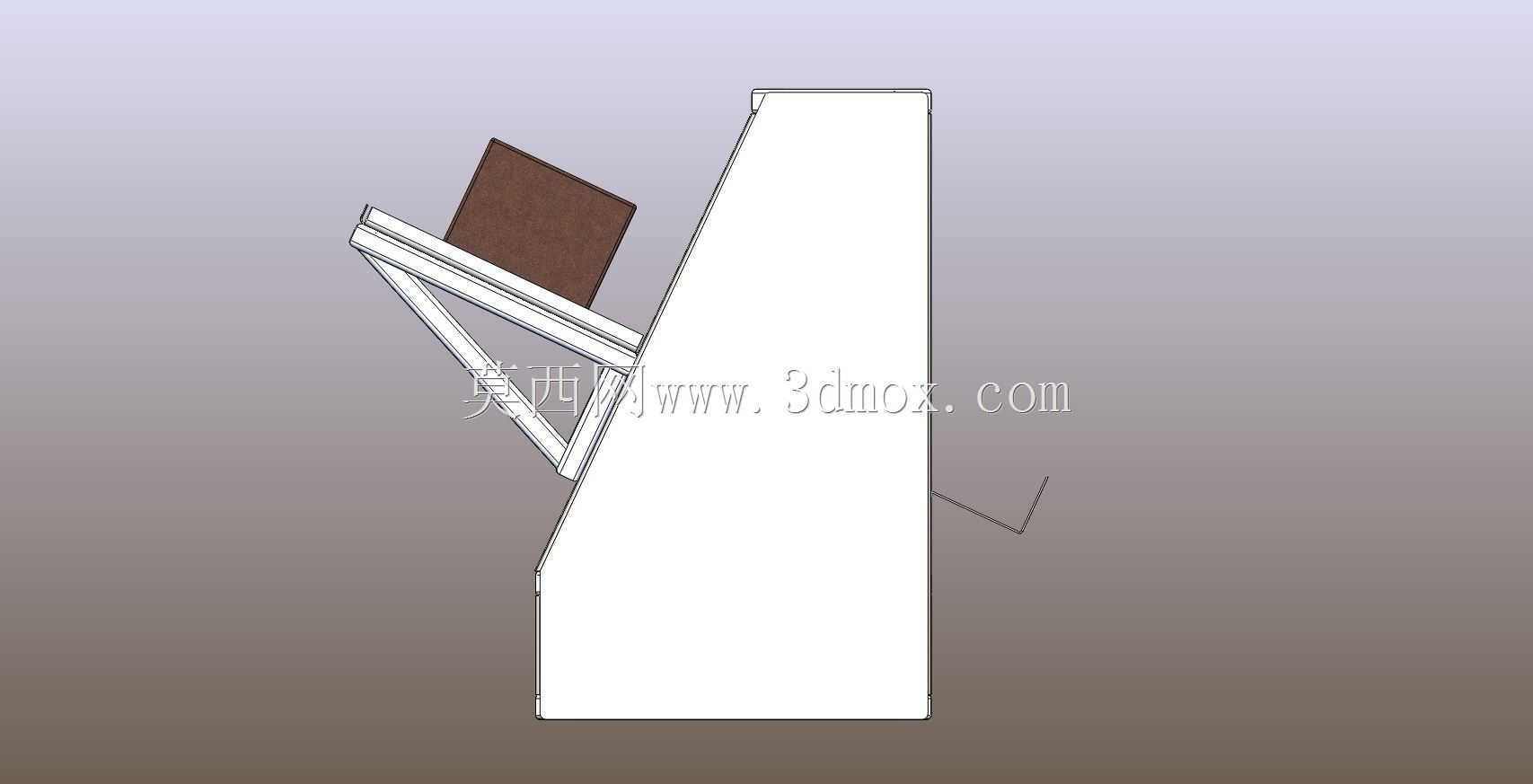

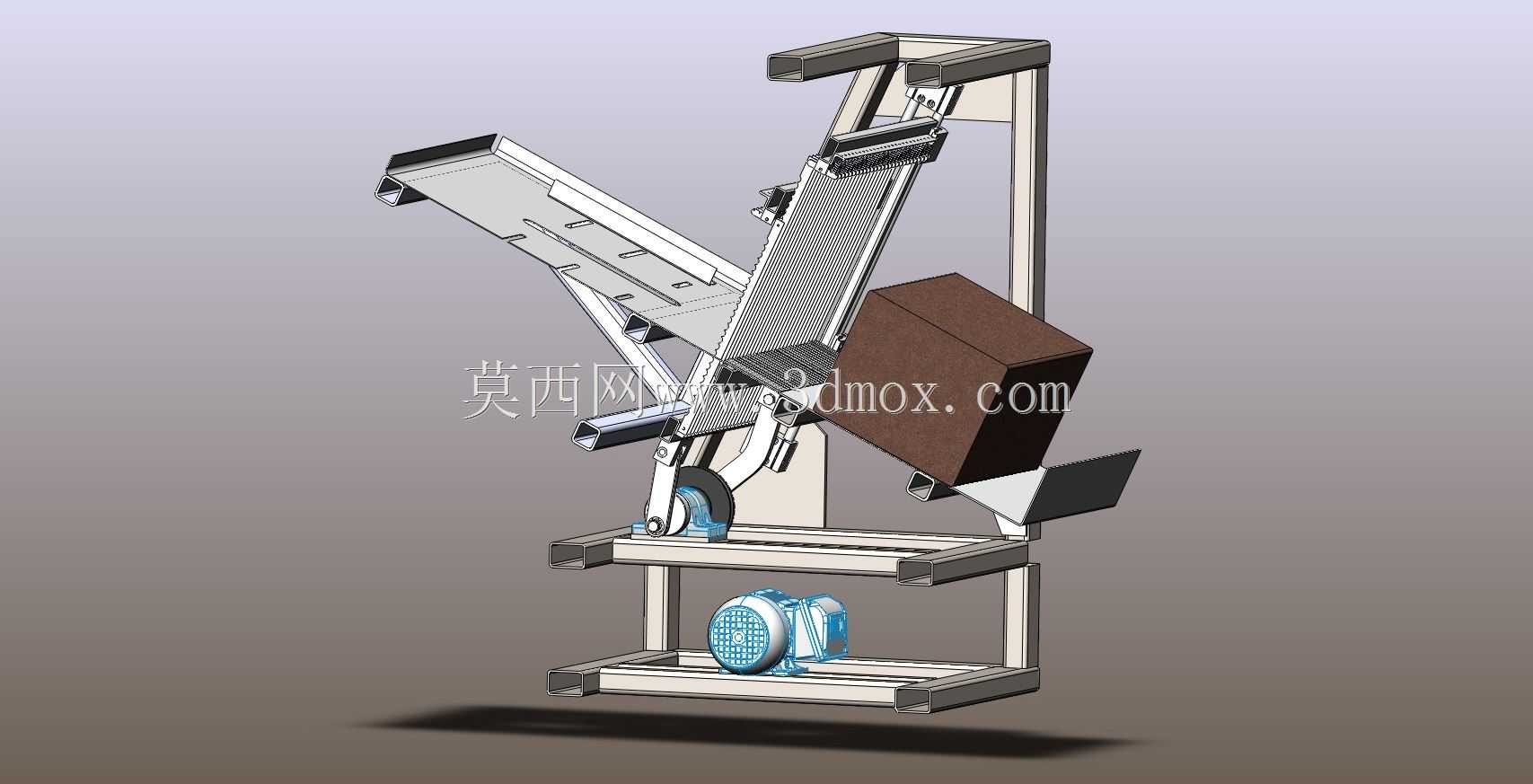

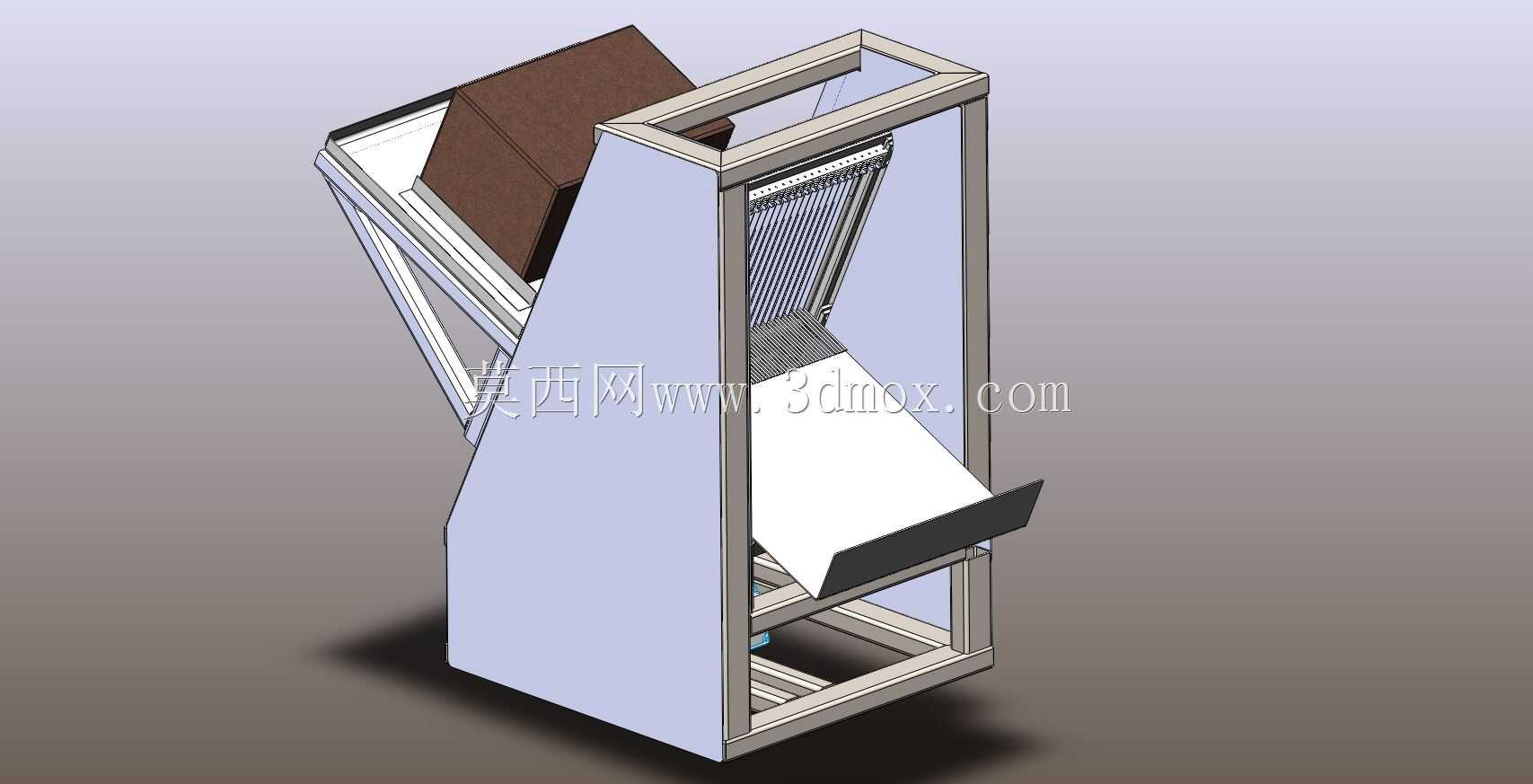

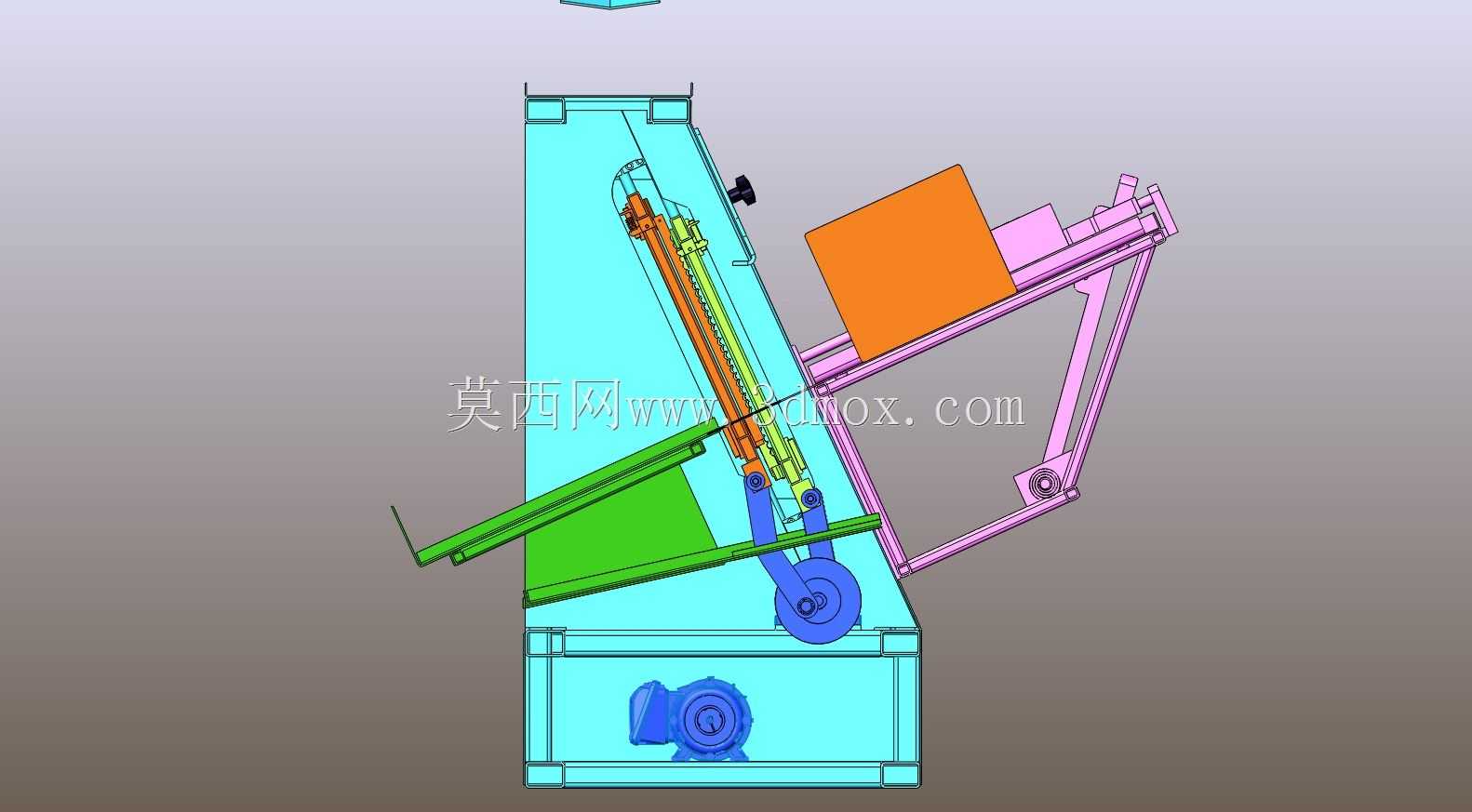

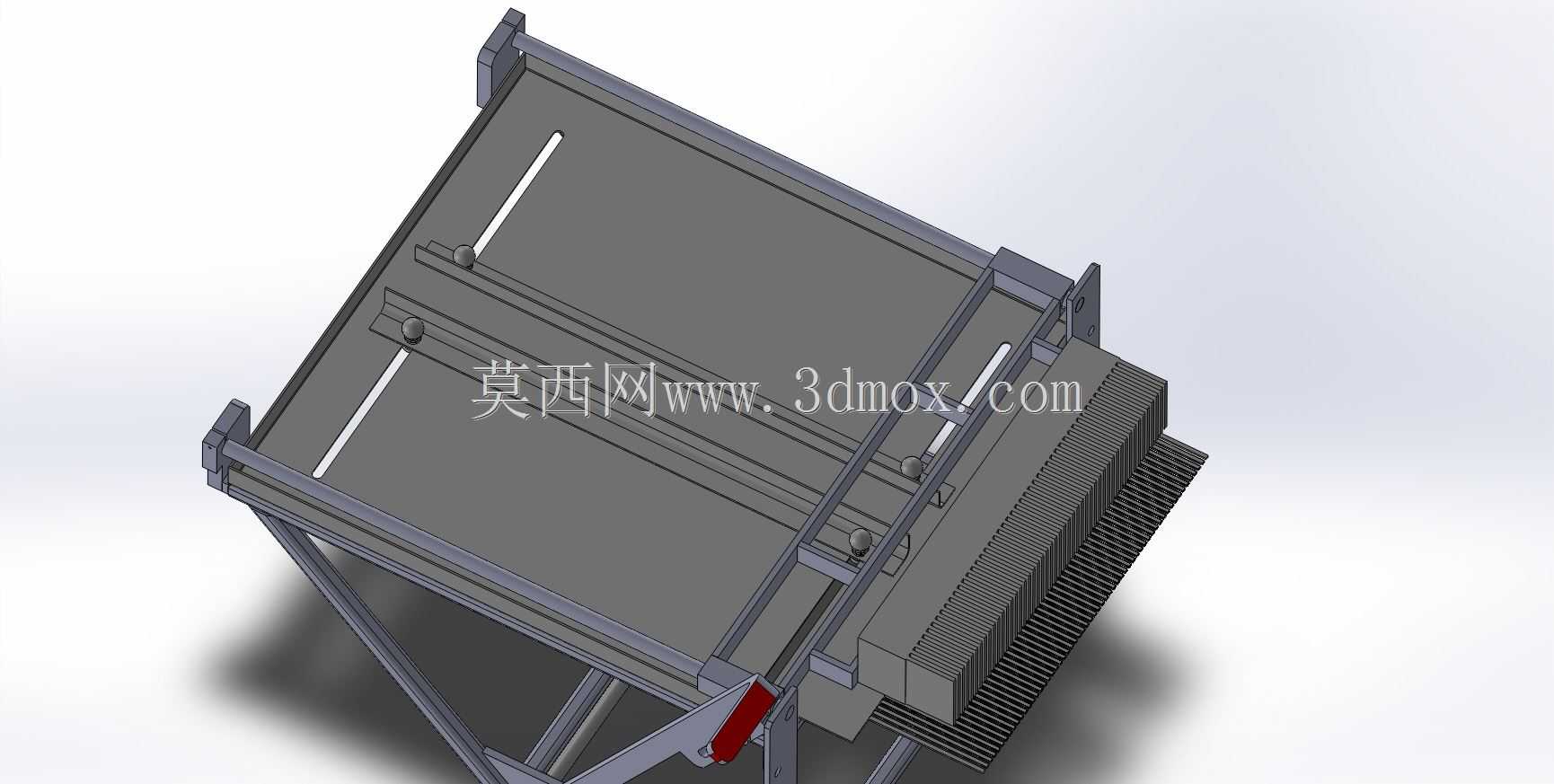

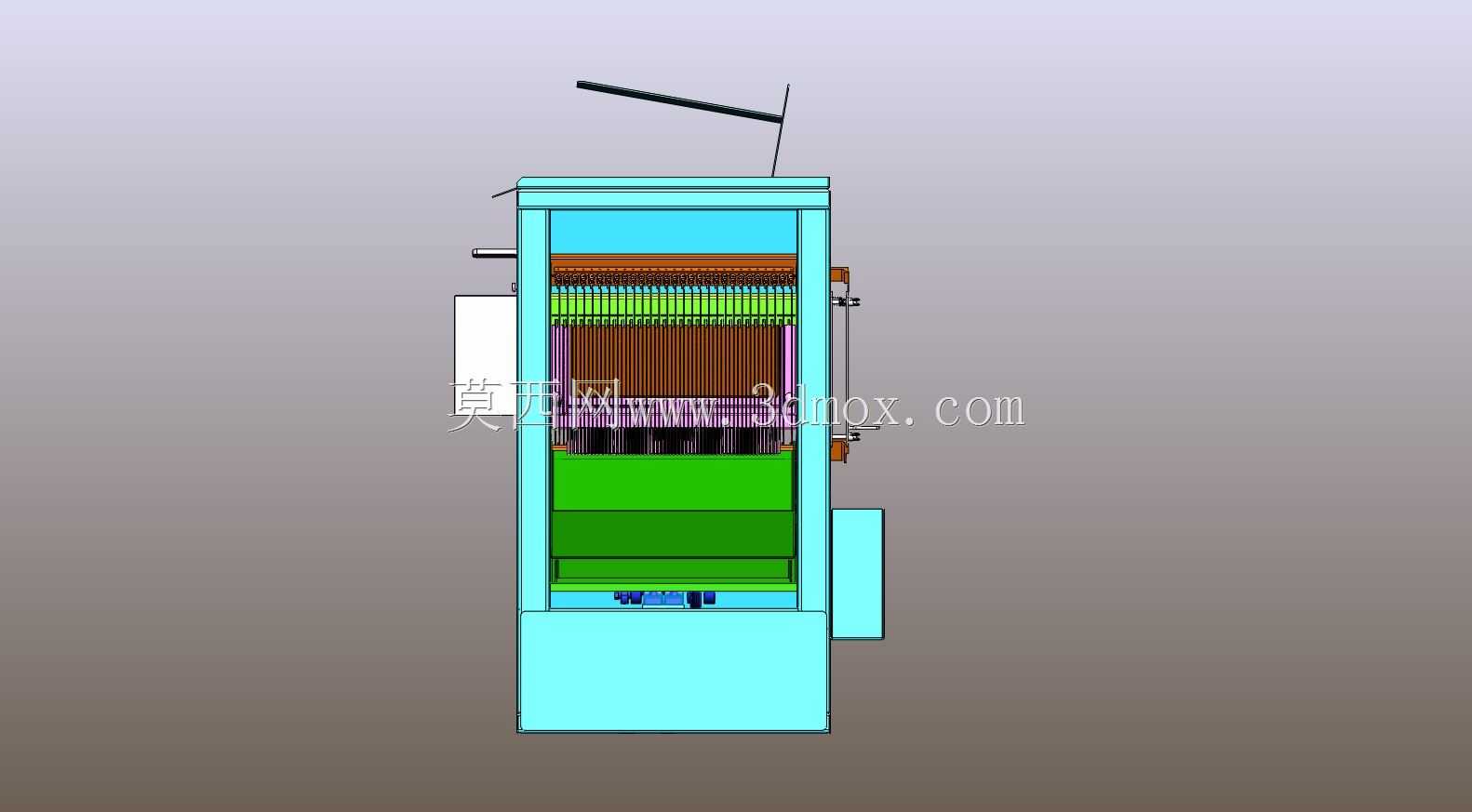

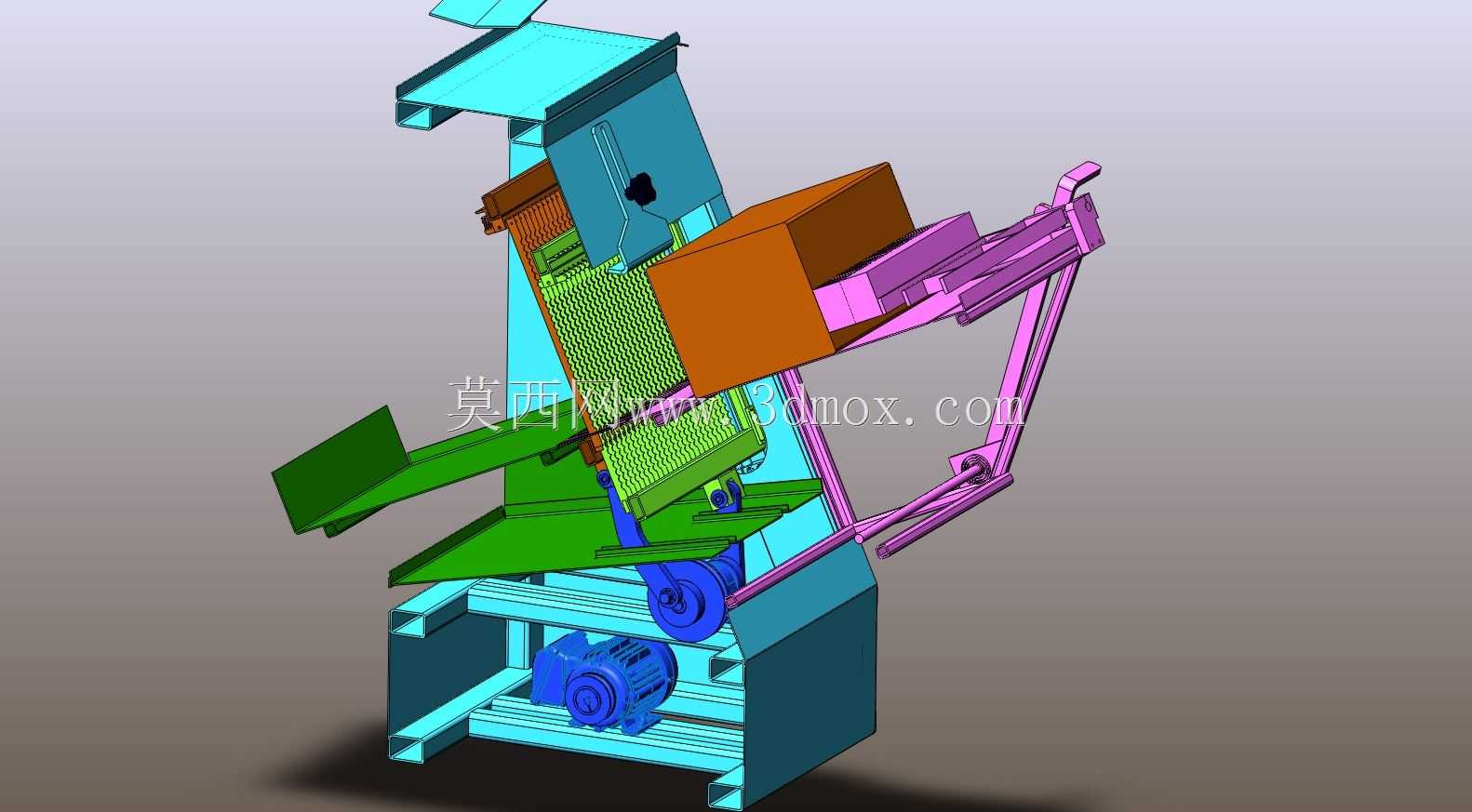

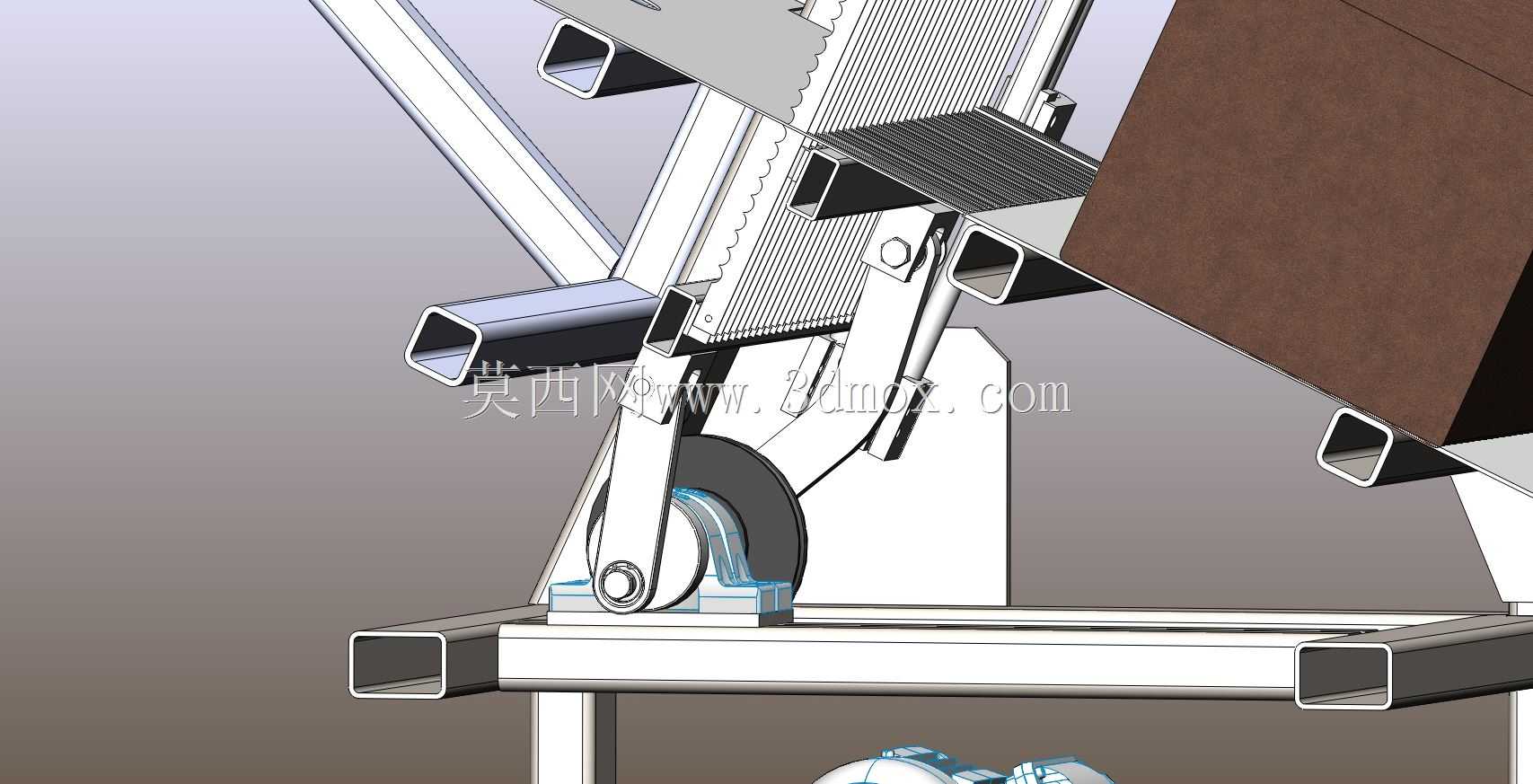

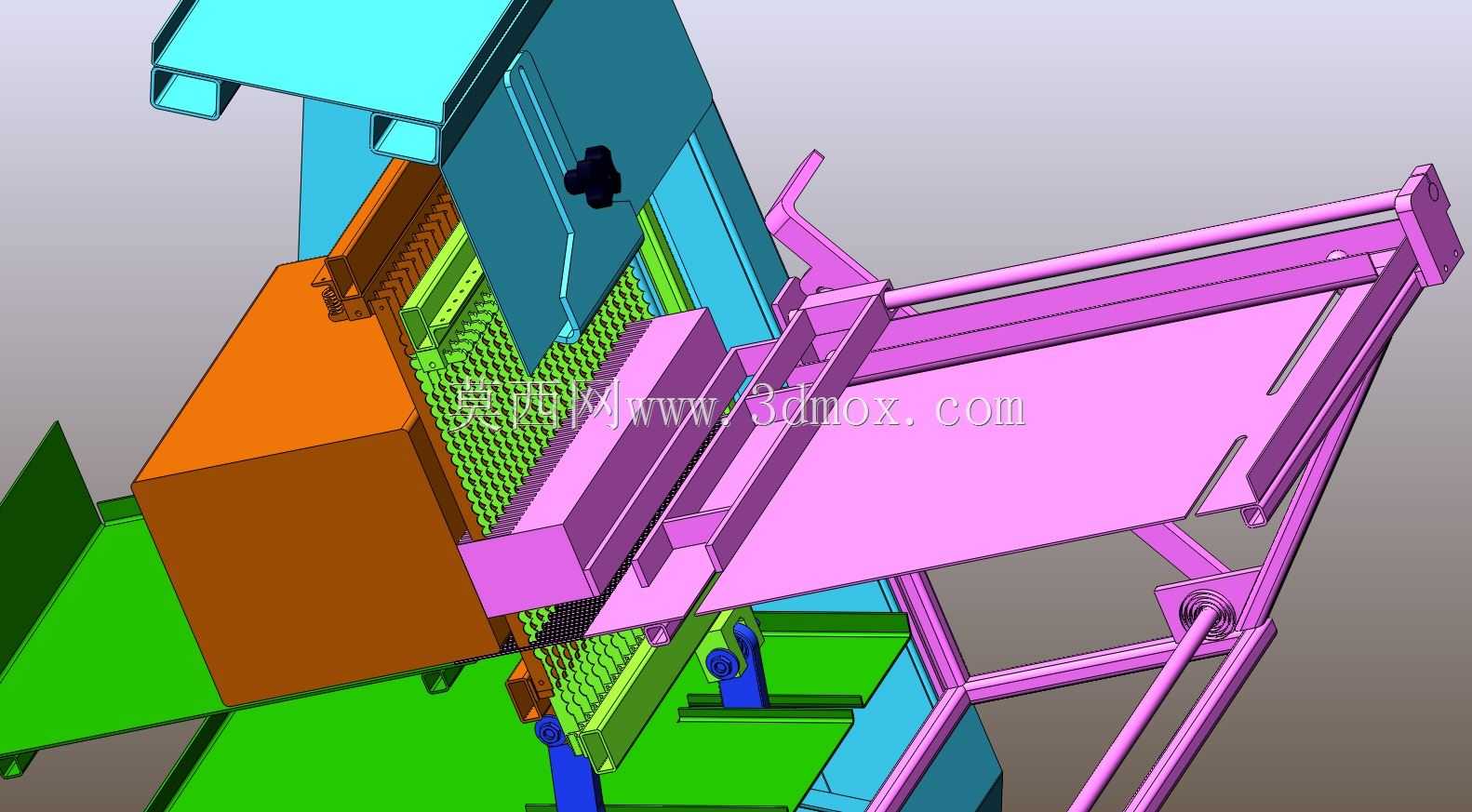

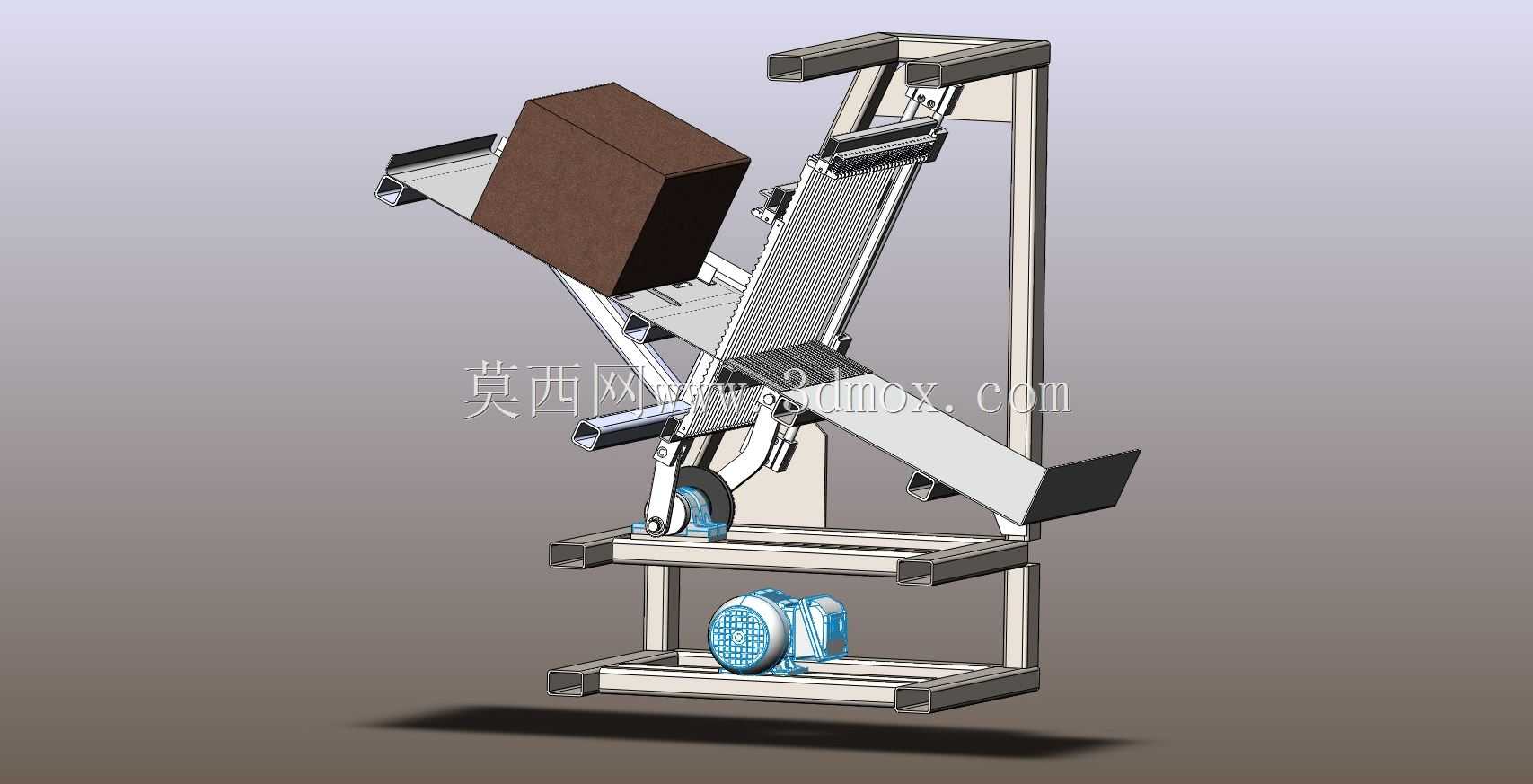

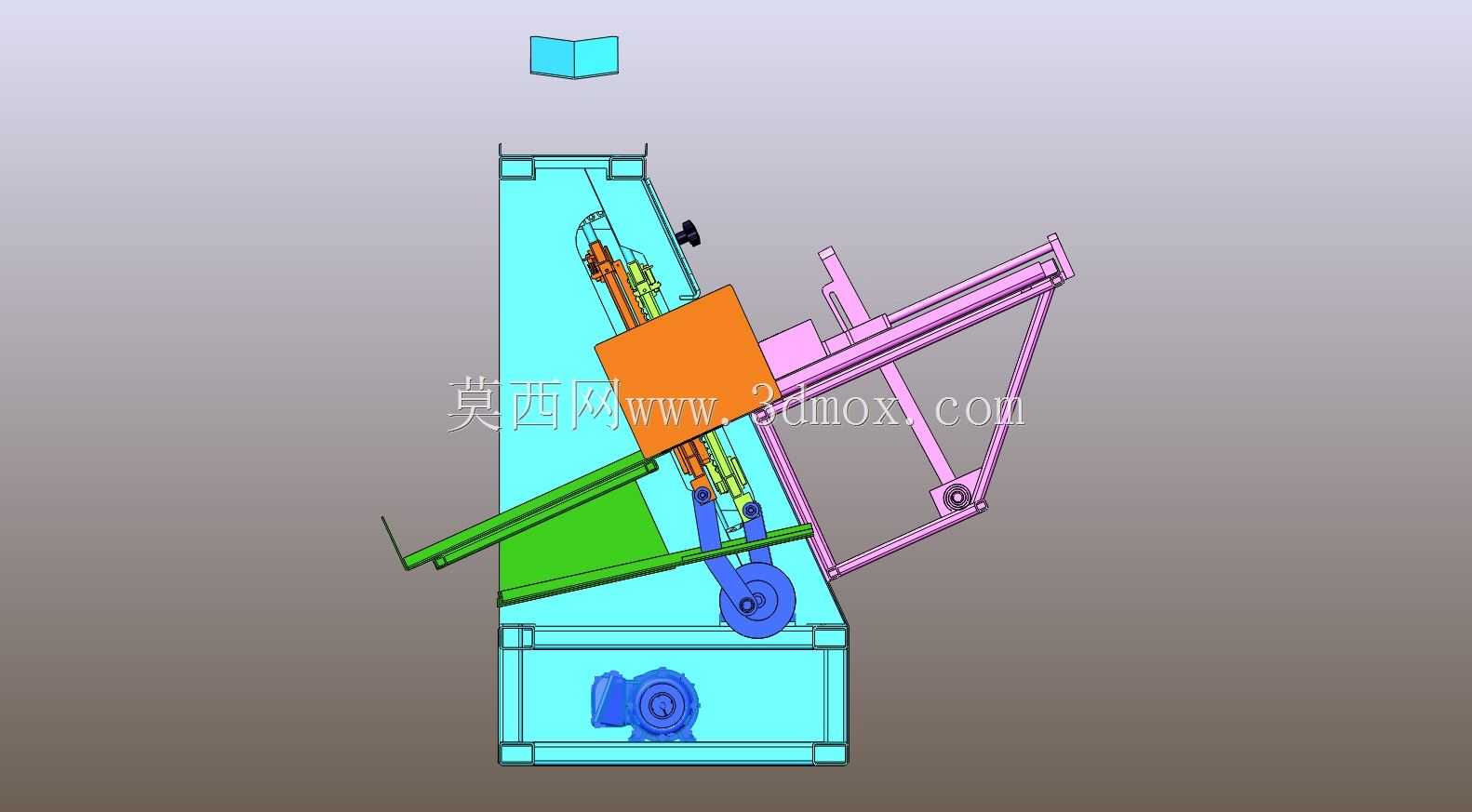

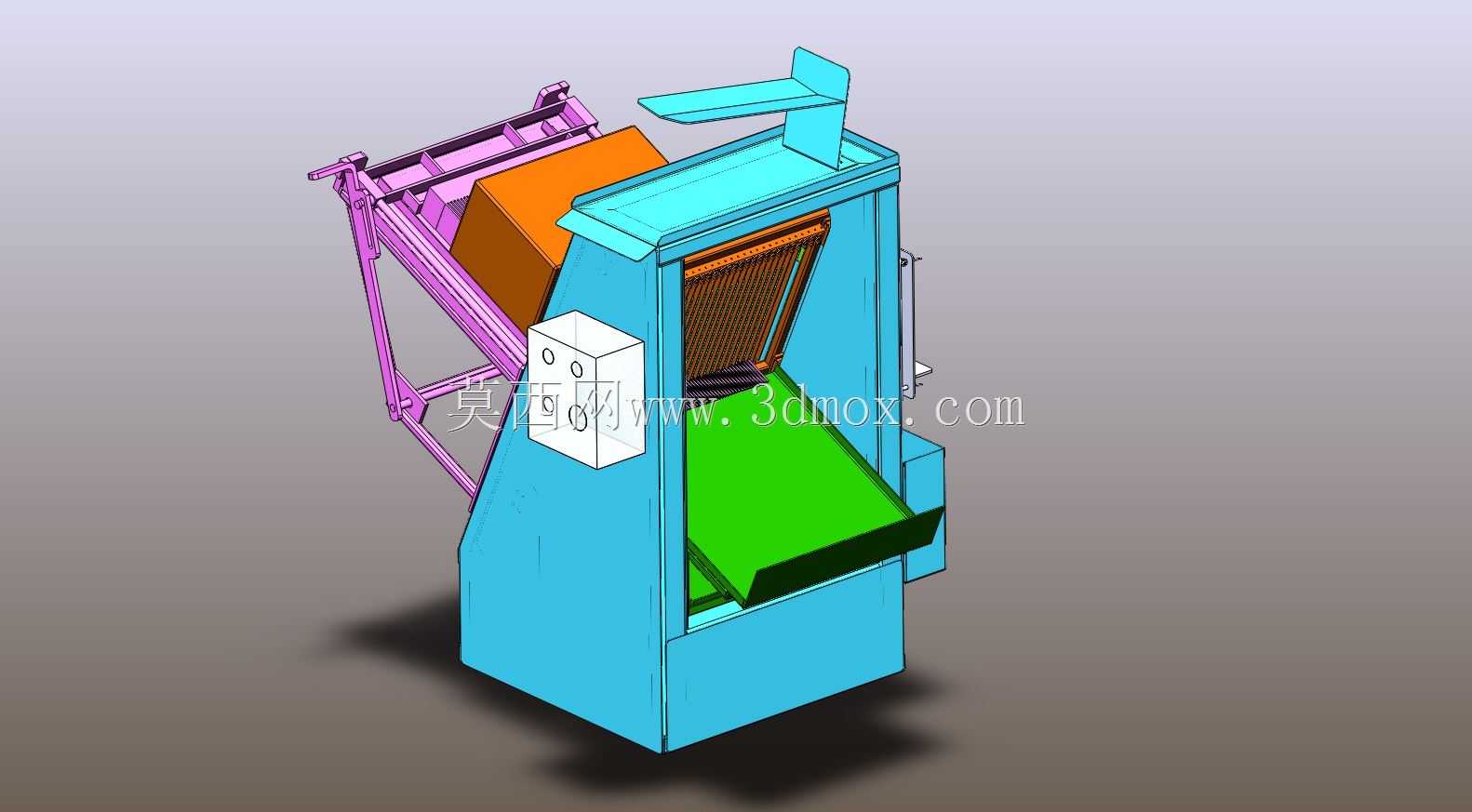

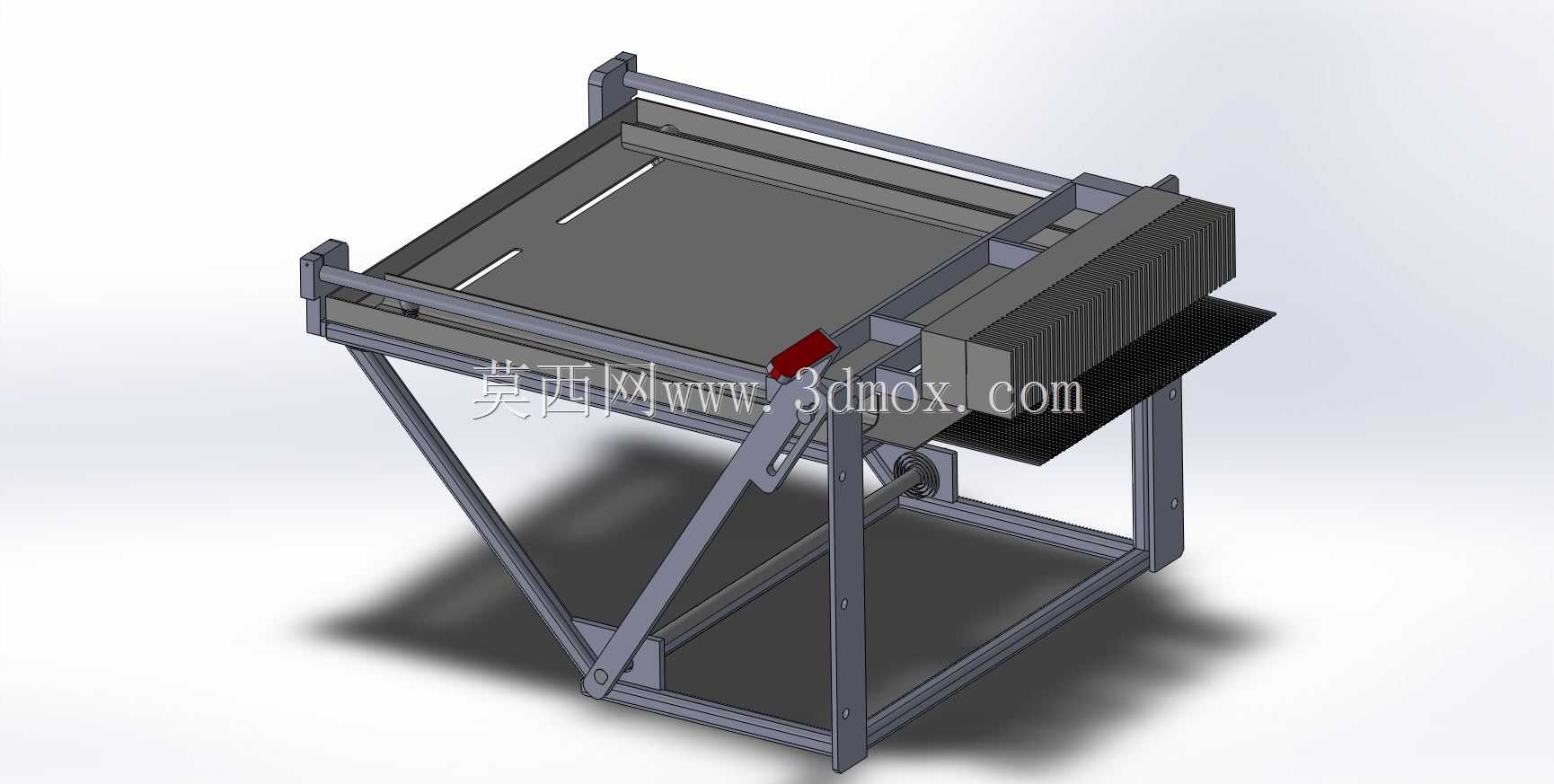

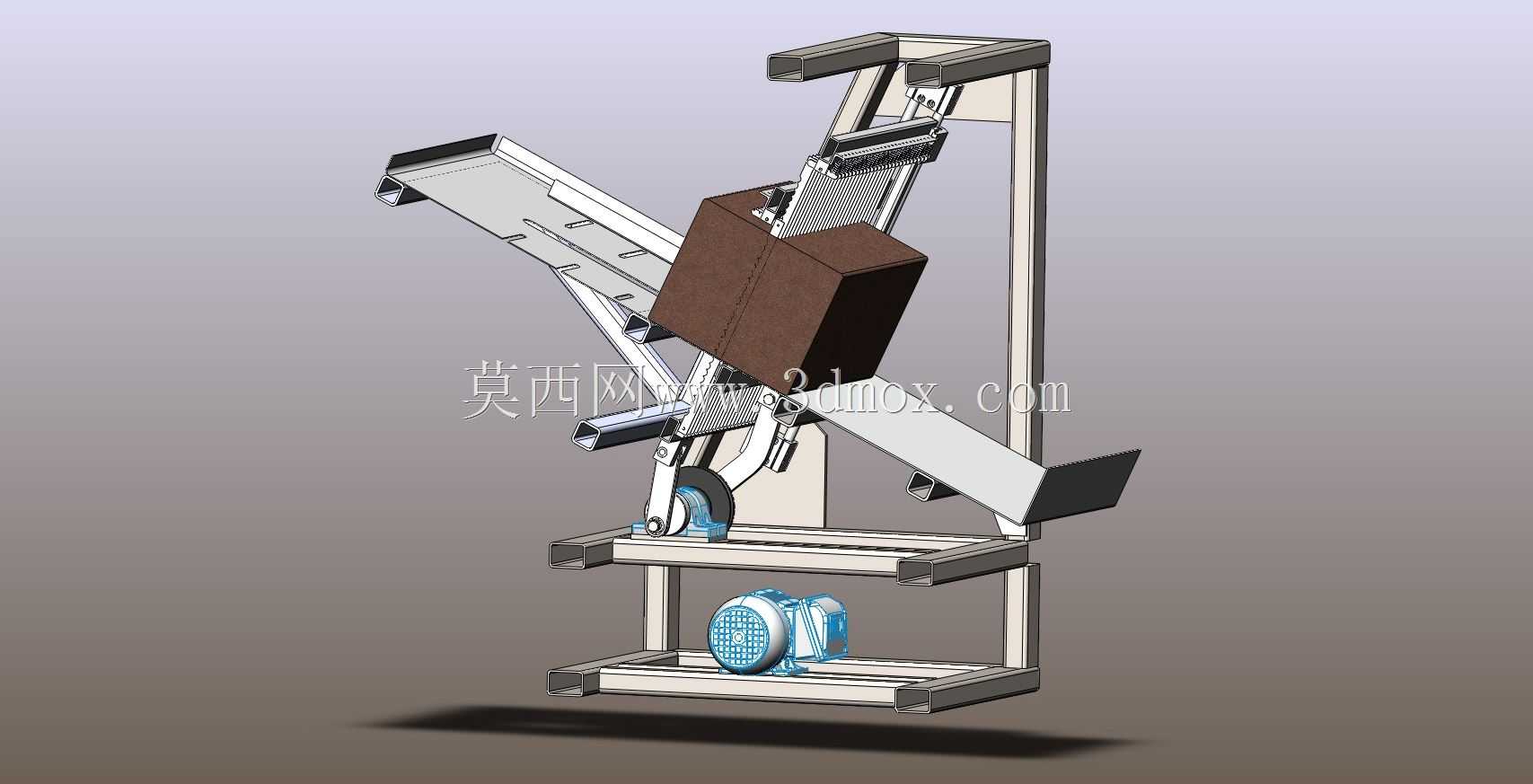

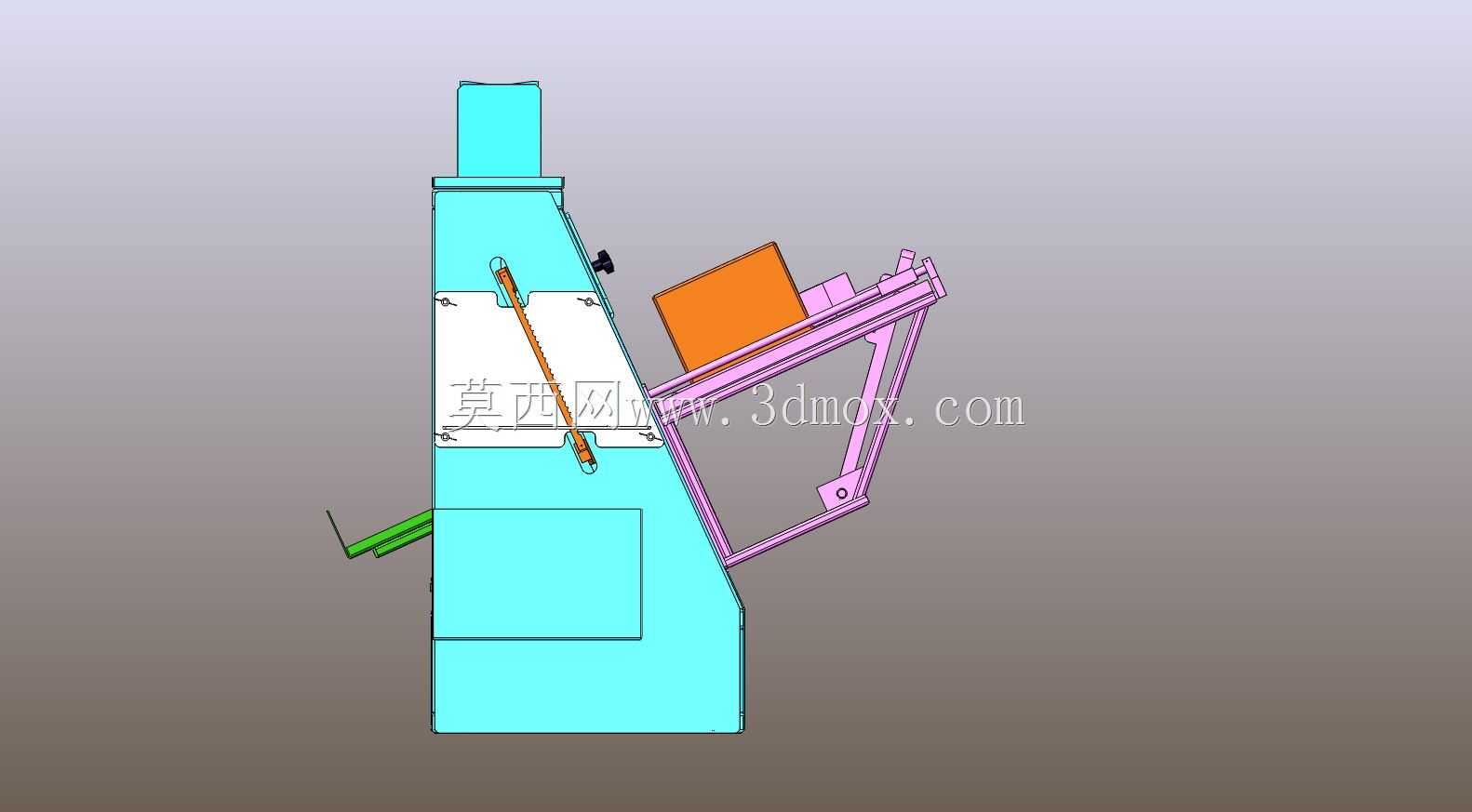

　　整套结构采用斜置式的主体布局，打破了传统立式切片设备的垂直进料逻辑，进料导槽设置在设备上部，采用敞口式倾斜导料结构，待切片的面包依靠自身重力沿导槽滑入切片工位，无需额外设置进料推料的主动驱动组件，既简化了传动链路，也减少了推料过程中对面包软质表面的挤压变形，能更好保留面包成品的蓬松形态。切片执行组件采用栅格式定位配合往复切刀的结构，栅格定位栏的间隙对应标准切片厚度，面包滑入工位后被栅格栏定位，切刀沿栅格间隙做往复直线运动完成分切，切刀的驱动端连接下部的曲柄连杆机构，将电机的旋转运动转换为切刀的水平往复动作，传动链路短，运动惯性可控，可通过调整曲柄的回转半径适配不同的切刀行程，满足不同高度规格面包的切片需求。

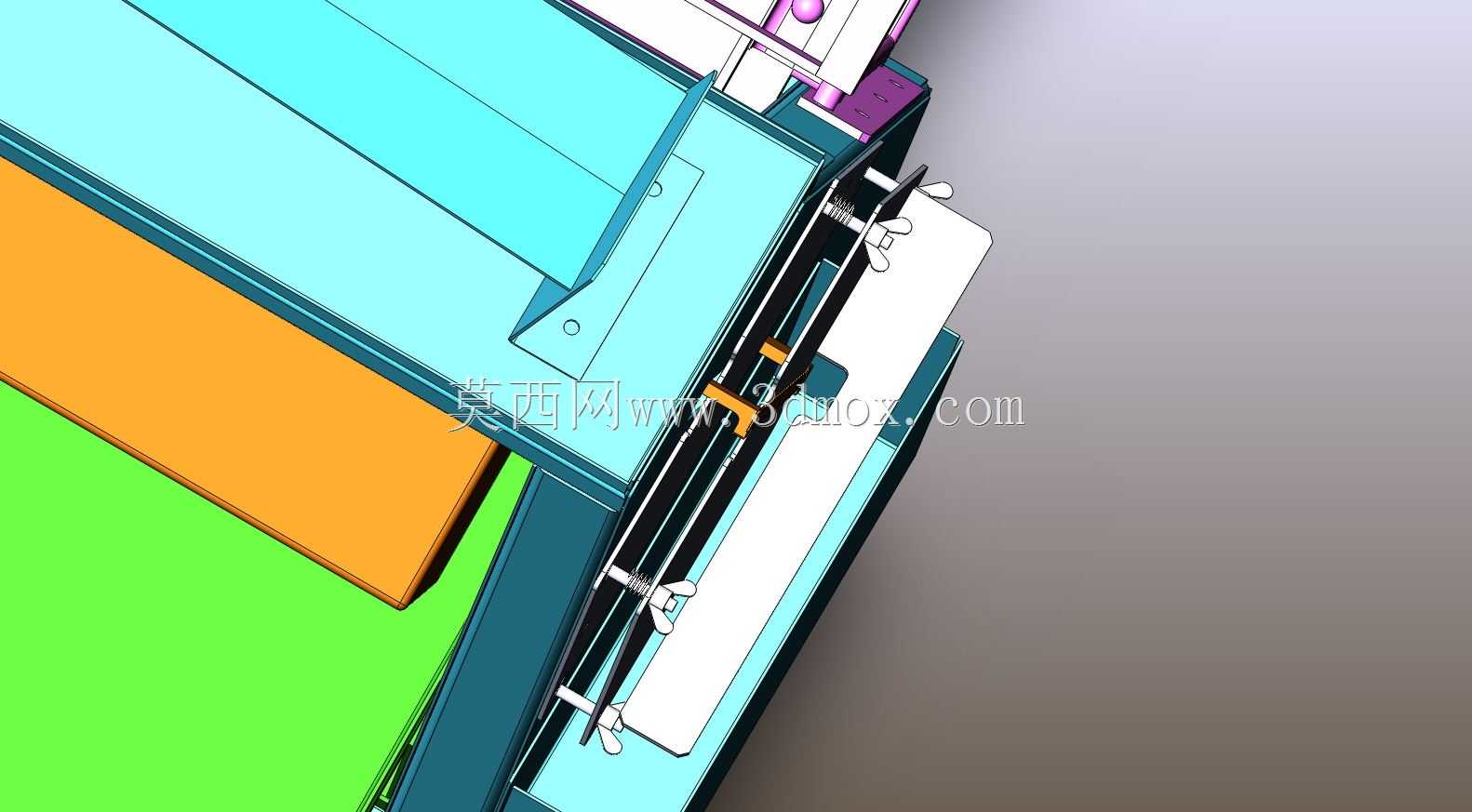

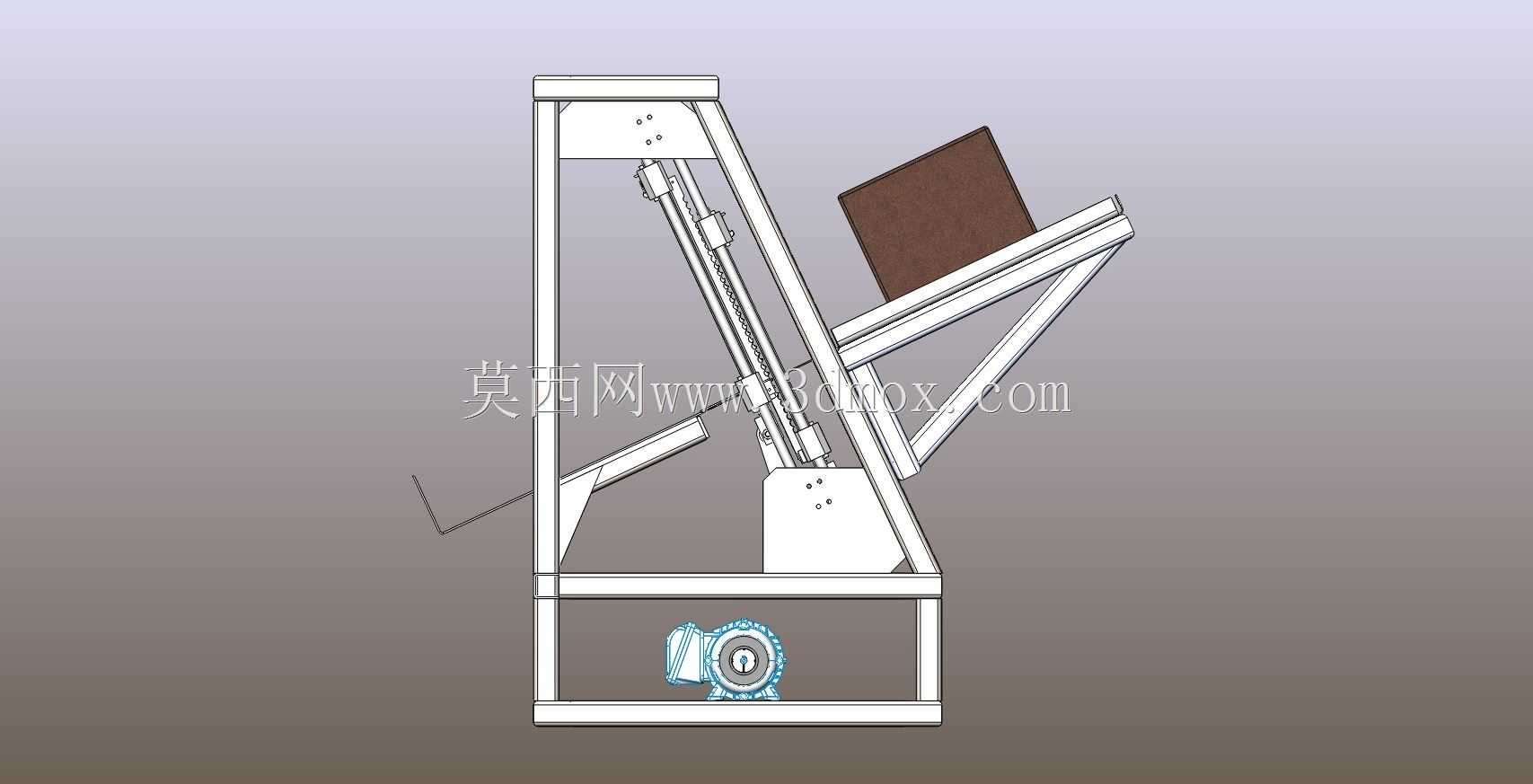

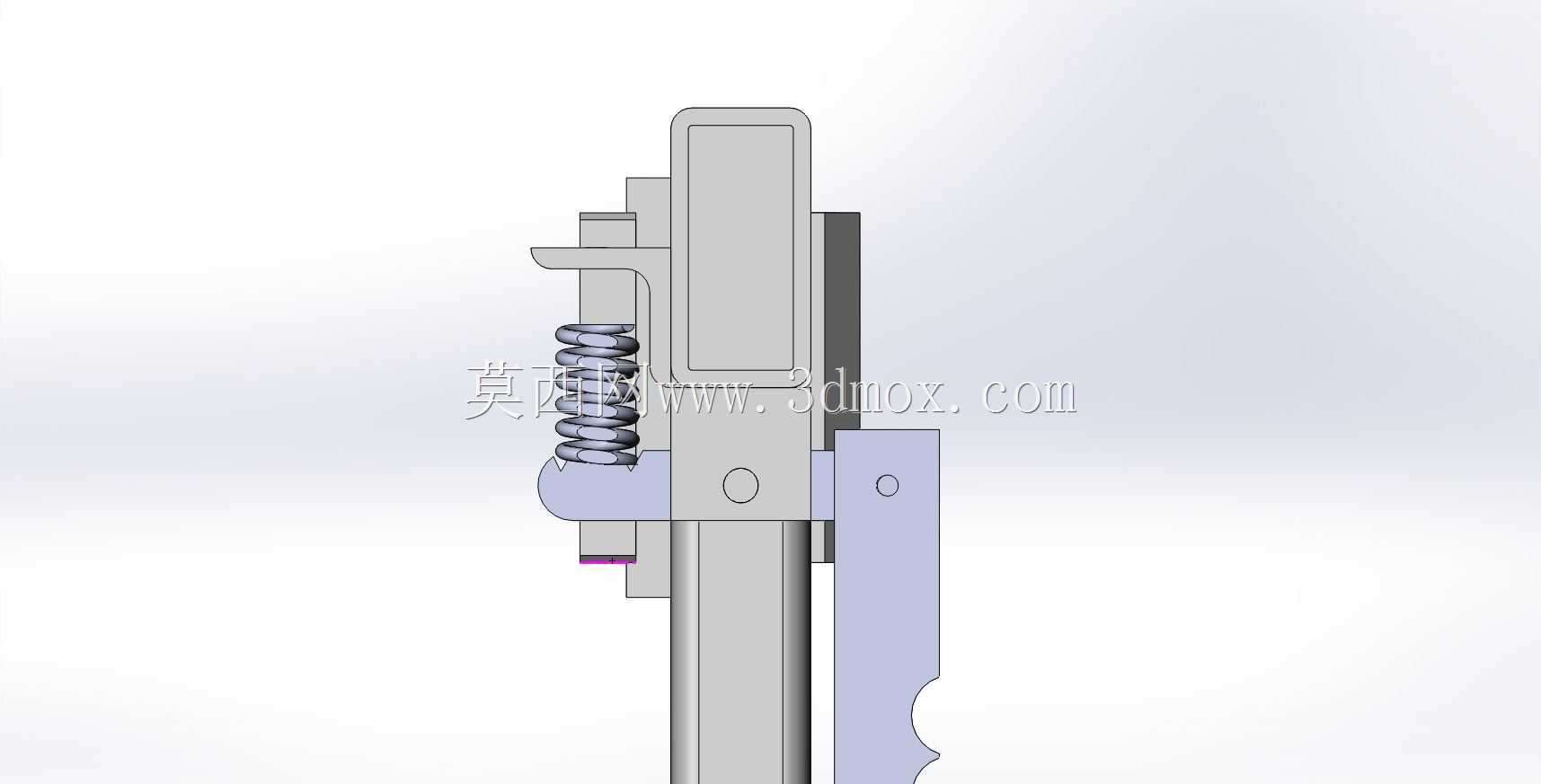

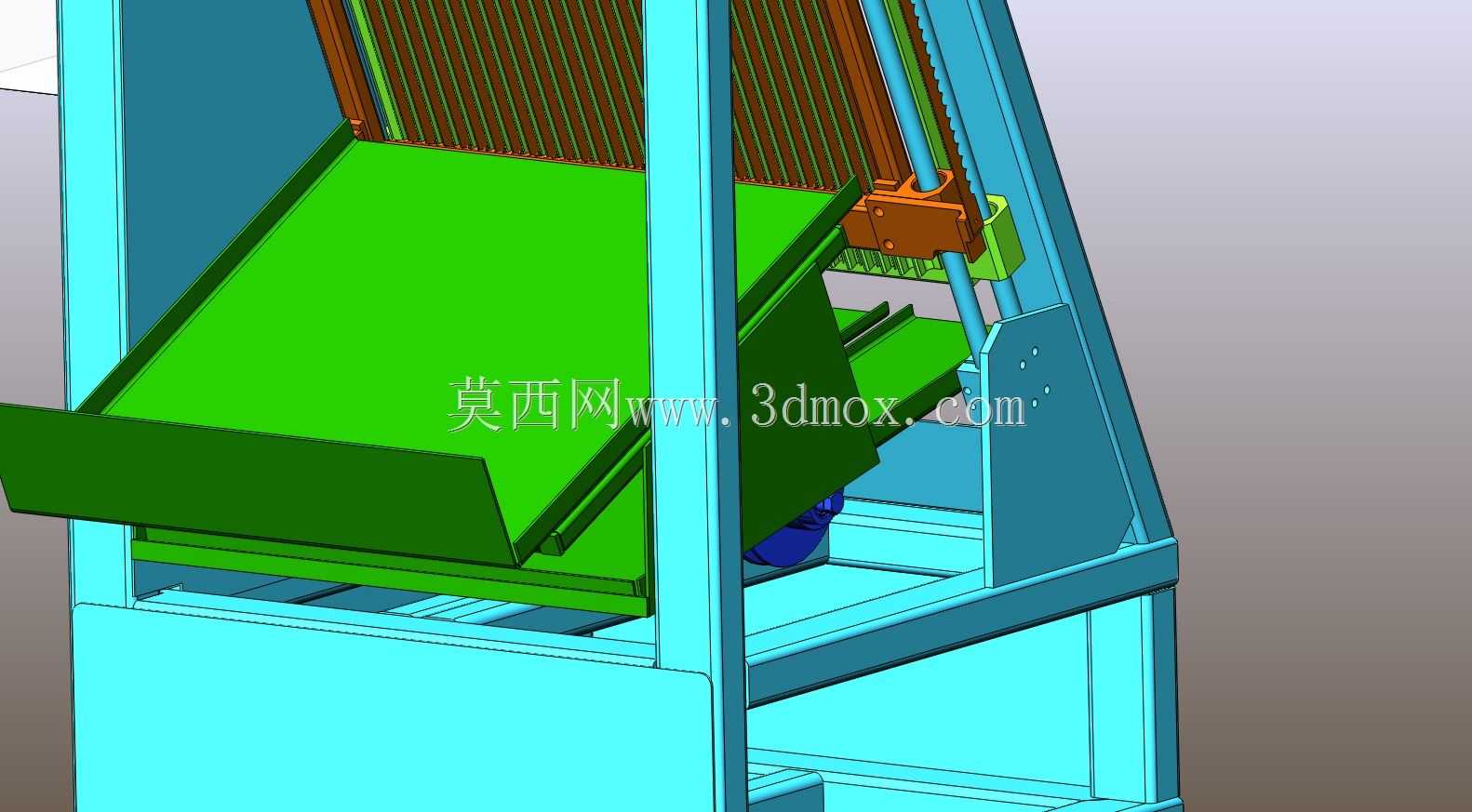

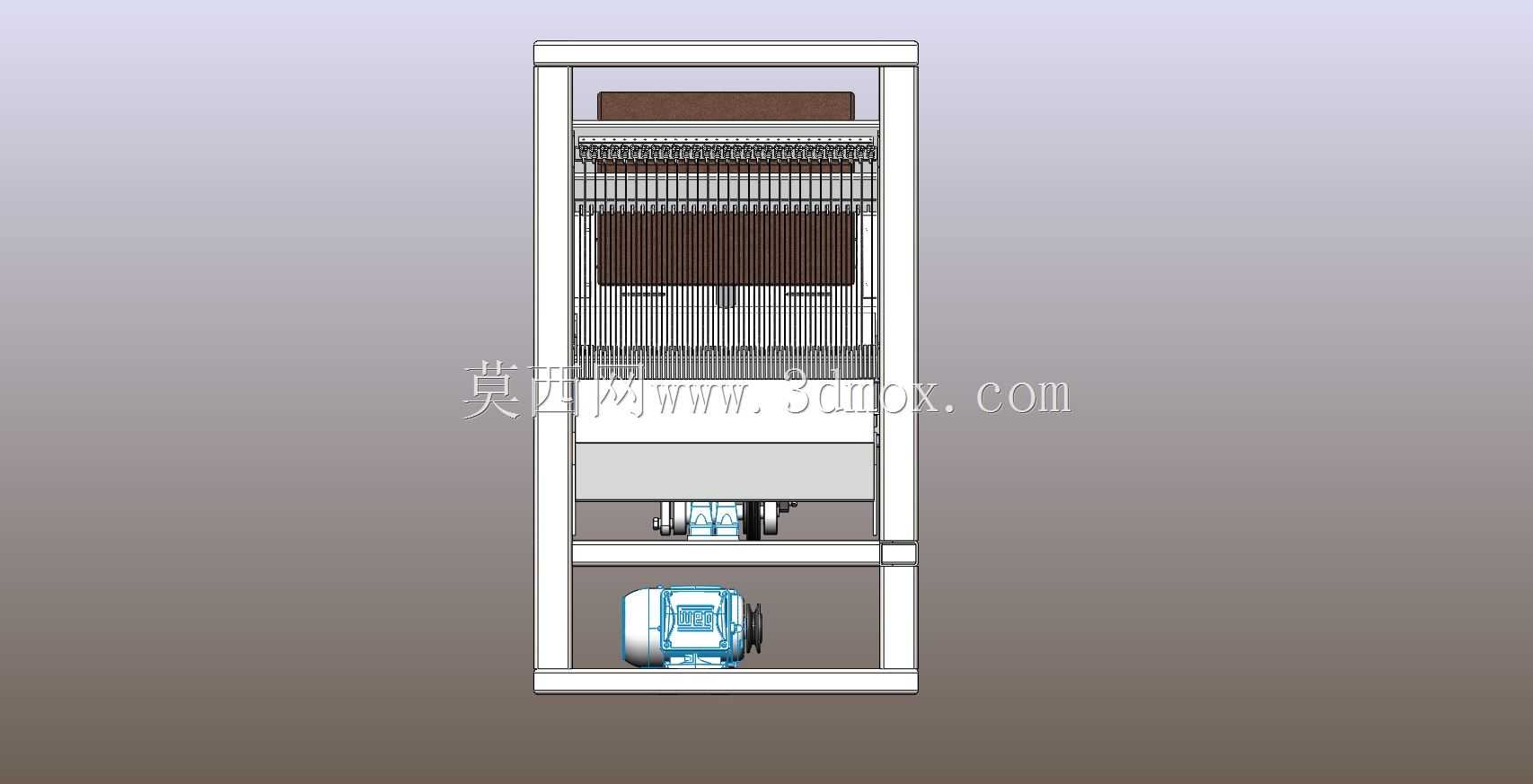

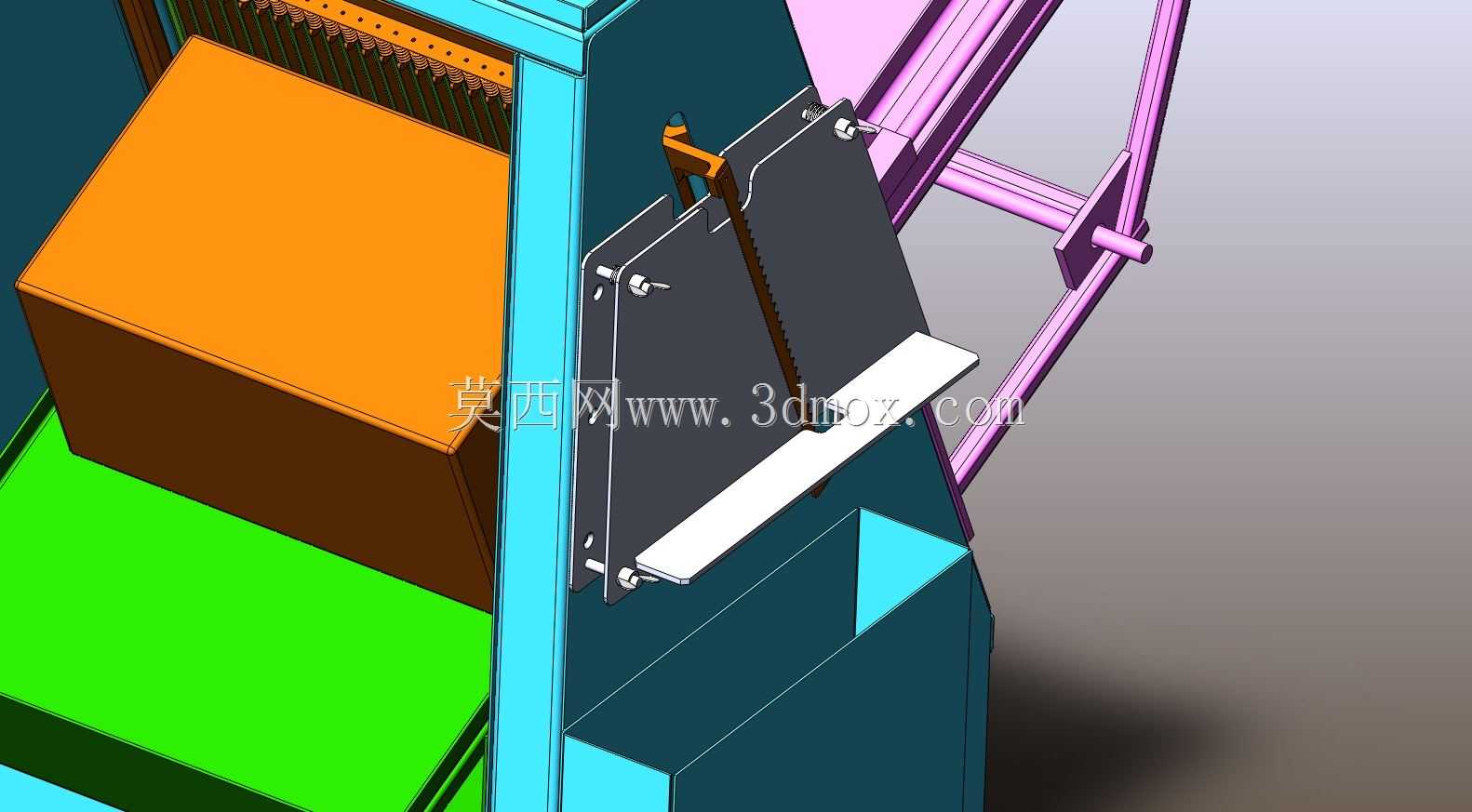

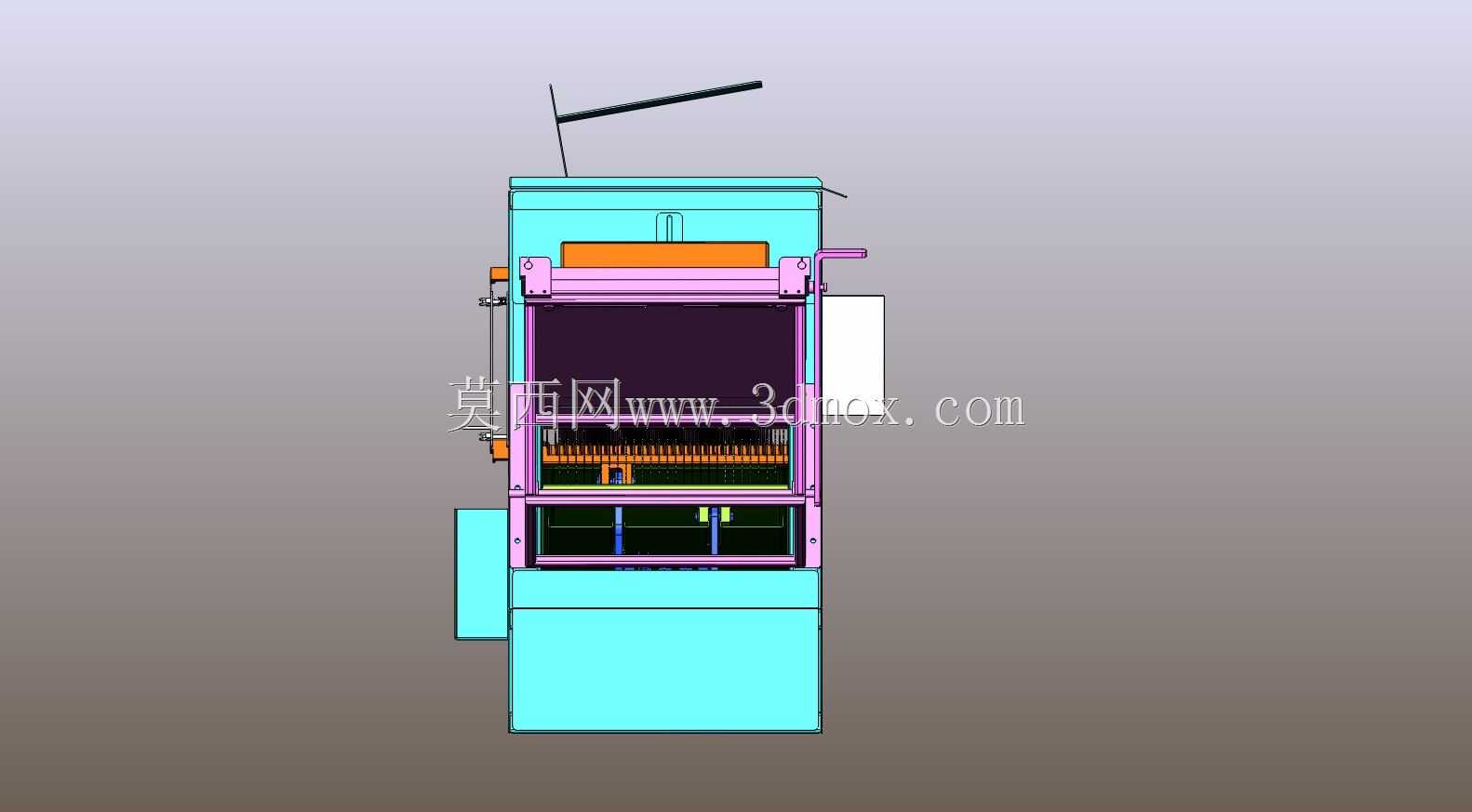

　　设备下部的机架采用框架式焊接结构，作为整套设备的安装基准，驱动电机、传动轮系、连杆组件都集成安装在机架下部的腔体内，既降低了设备的整体重心，提升运行稳定性，也让上部的操作工位保持整洁，避免传动组件的润滑油、磨损碎屑污染加工食材。出料导板设置在切片工位的侧下方，采用倾斜式光滑导面，完成切片的面包片沿导板滑出至接料盘或者下游输送线，导板的倾斜角度经过反复校核，既保证面包片能顺畅滑落，也不会因为倾角过大导致面包片滑落时堆叠、碎裂。侧部设置的联动防护结构与切刀的运动做联锁，当防护结构被打开时，切刀的驱动链路会自动锁止，避免操作人员在清理、调整设备时接触运动的切刀造成工伤，符合食品加工设备的安全设计规范。

　　从安装边界来看，这套结构的整体占地尺寸适配常规的食品加工车间工位布局，不需要额外做地基预埋，放置在平整的硬化地面上即可完成安装调试，设备的进料端高度匹配常规冷却线的出料高度，出料端高度适配标准接料容器以及输送线的进料高度，不需要额外做高度转接。设计过程中充分考虑了食品加工场景的清洁需求，所有与食材接触的部件都采用易拆卸的连接结构，不需要专用工具即可完成拆洗，设备的外露结构没有清洁死角，避免食材残渣残留滋生细菌。传动组件的润滑点都设置在设备下部的封闭腔体内，与上部的食材加工区域完全隔离，杜绝润滑油滴落污染食材的风险。

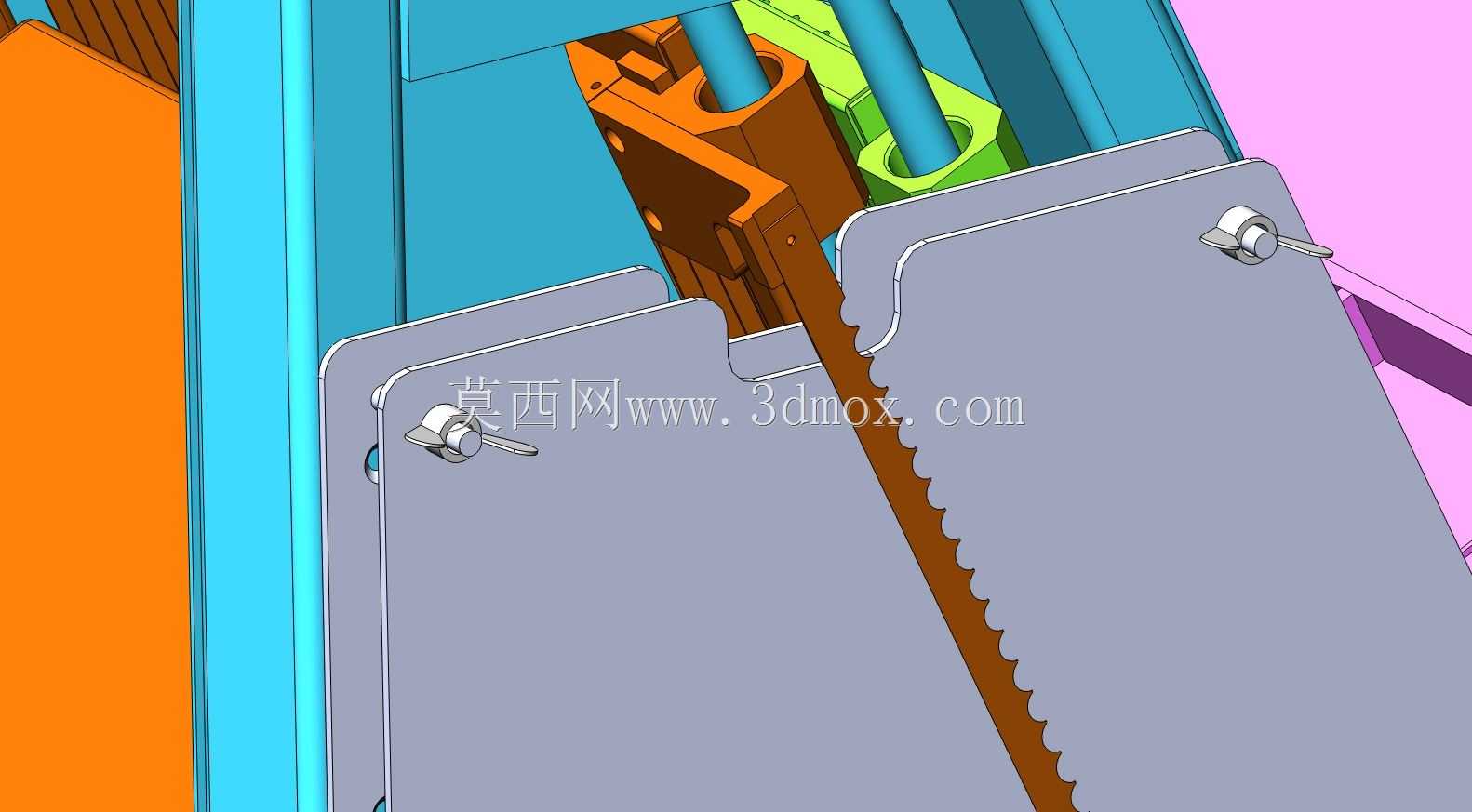

　　针对不同品类面包的加工需求，这套结构的栅格定位栏可做快速更换，通过快拆锁扣即可完成不同间隙栅格栏的替换，适配12mm到25mm之间的常用切片厚度规格，不需要对设备的主体结构做改动，就能完成不同产品的加工切换。切刀采用食品级不锈钢材质，刃口经过特殊钝化处理，既能保证切面整齐无毛刺，也不会因为刃口过于锋利导致操作过程中的割伤风险，切刀的安装采用压块式固定，磨损后可快速更换，降低设备的维护成本。驱动电机采用减速一体电机，输出转速匹配切刀的往复频次，保证切片动作平稳，不会因为转速过快导致面包被挤压变形，也不会因为转速过慢影响加工效率，单小时的加工产能可满足中型烘焙加工场景的批量生产需求。
