双支座式轴类工件装夹固定装置

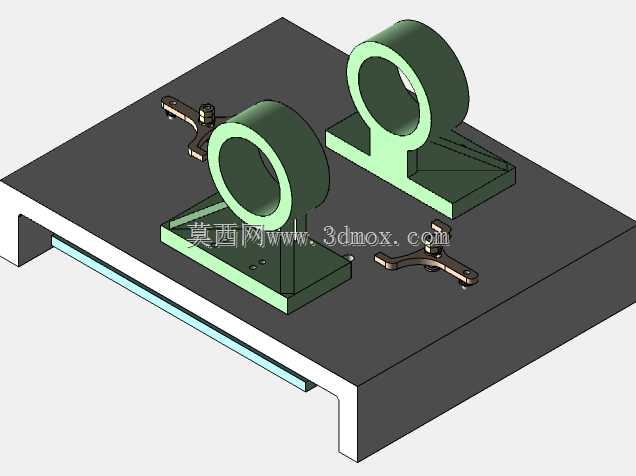

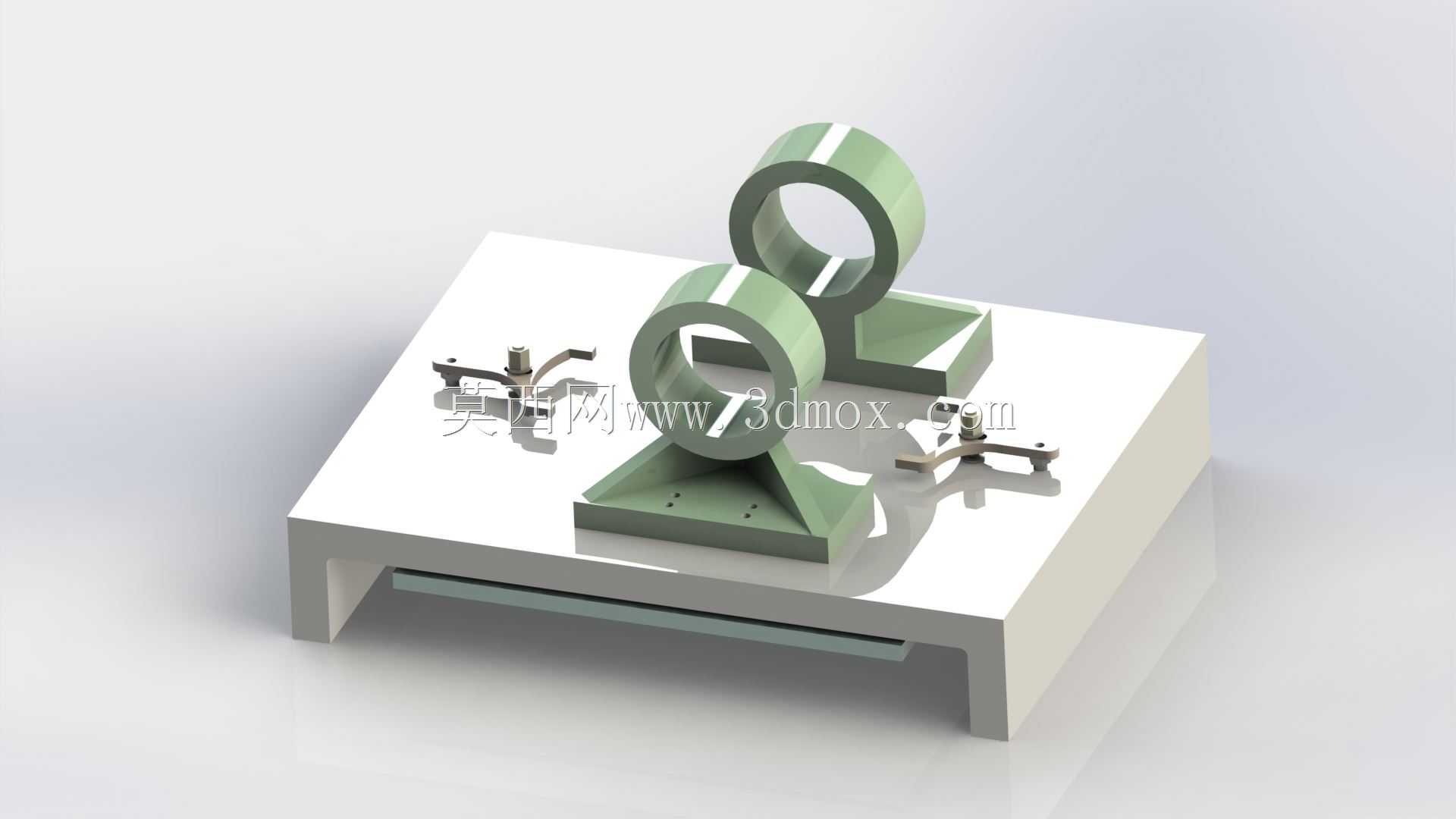

　　这套固定装置主要面向机加工、装配检测环节的轴类工件装夹需求，在中小型零部件加工产线、工装校验工位、部件预装台架上都能适配使用，核心作用是为带圆柱安装段的工件提供稳定的径向支撑与轴向定位，避免工件在加工、检测、预装过程中出现窜动、偏斜，保障工序精度。从结构布局来看，装置采用分体式双支座对称设计，两个带半圆开口的支撑座通过底部安装孔固定在下方的台架基座上，基座采用槽型截面结构，既可以通过底部的通槽适配不同间距的工作台安装孔位，也能预留足够的操作空间方便工件取放与紧固件操作。支撑座的开口尺寸匹配常见直径的圆柱轴段，开口内侧预留了装夹衬垫的安装槽，实际使用时可以根据工件表面硬度、装夹夹紧力需求更换铜质、尼龙或者硬质合金衬垫，

　　避免夹伤工件表面，同时提升装夹摩擦力防止工件转动。两个支撑座的同轴度在设计时通过基座上的定位销孔做了基准约束，装配后两个半圆开口的轴线同轴度公差控制在0.02mm以内，能够满足多数轴类部件的装夹定位精度要求，不需要每次装夹都反复找正。基座两侧预留了快速夹钳的安装位，图中配套的两个小型快速夹钳可以在工件放置到支撑座开口后，从工件上方或者侧方施加压紧力，相比传统螺栓压板装夹，操作效率能提升60%以上，适合小批量多批次的工件周转装夹场景。设计过程中优先考虑了装夹的通用性与操作便捷性，支撑座采用螺栓连接的方式固定在基座上，当需要适配不同直径的轴类工件时，只需要更换对应开口尺寸的支撑座即可，不需要更换整个基座，大幅降低了工装的改造成本。

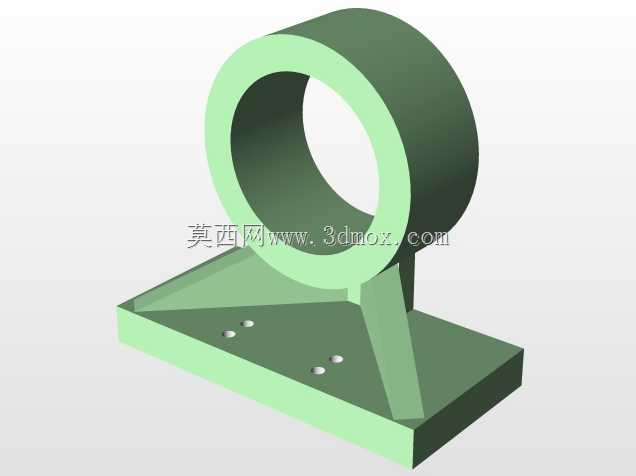

　　基座的外形尺寸控制在长320mm、宽200mm、总高150mm的范围内，安装边界紧凑，既可以直接固定在标准钳工台的T型槽上，也可以通过转接板安装在机床工作台、检测平台上，不会占用过多的工位空间。支撑座的底部做了2mm的凸台定位结构，与基座上的沉槽配合，更换支撑座时不需要重新打表找正，只要将凸台卡入沉槽后拧紧固定螺栓就能保证同轴度要求，减少了工装调整的辅助时间。在受力设计上，支撑座的立板与底板之间设置了三角形加强筋，能够承受最大150kg的工件重量，同时抵抗装夹时的侧向压紧力，避免长期使用后支撑座出现变形导致定位精度下降。基座的槽型结构底部做了翻边处理，提升了整体的刚性，当装置安装在工作台上后，

　　即使受到较大的冲击载荷也不会出现翘曲变形。这套装置除了用于机加工环节的工件装夹外，还可以用于轴类部件的预装工序，比如在装配轴承、密封件、传动齿轮时，将轴体固定在这套装置上，操作人员可以从多个方向进行装配操作，不需要额外扶持工件，降低装配劳动强度的同时也能提升装配精度。针对不同的使用场景，这套装置还可以拓展附加功能，比如在支撑座侧面安装百分表支架，就能直接在装夹状态下检测轴类工件的径向跳动、端面跳动参数，不需要将工件转移到专用检测架上，减少了工件周转的工序步骤。在细节设计上，所有的棱边都做了R2的倒角处理，避免操作人员取放工件时被尖锐棱边划伤，所有的固定螺栓都采用内六角圆柱头螺栓，螺栓头部不高出支撑座与基座的安装平面，避免与工件、操作工具发生干涉。快速夹钳的压紧头采用聚氨酯材质，压紧工件时不会在工件表面留下压痕，适合表面精度要求较高的精加工轴类工件装夹。支撑座的开口深度设计为对应轴径的三分之二，既能够保证足够的支撑包裹面积，也方便工件从上方直接取放，不需要从端部穿入，对于带台阶、带法兰的轴类工件也能适配，不会出现工件无法装入的情况。基座上的支撑座安装孔采用长圆孔设计，两个支撑座的间距可以在80mm到180mm之间调整，能够适配不同长度的轴类工件装夹需求，当工件长度较短时可以缩小两个支座的间距，提升支撑稳定性，当工件长度较长时可以拉大支座间距，避免工件装夹后出现悬臂下垂的问题。
