立式带支架手动焊接定位工装结构

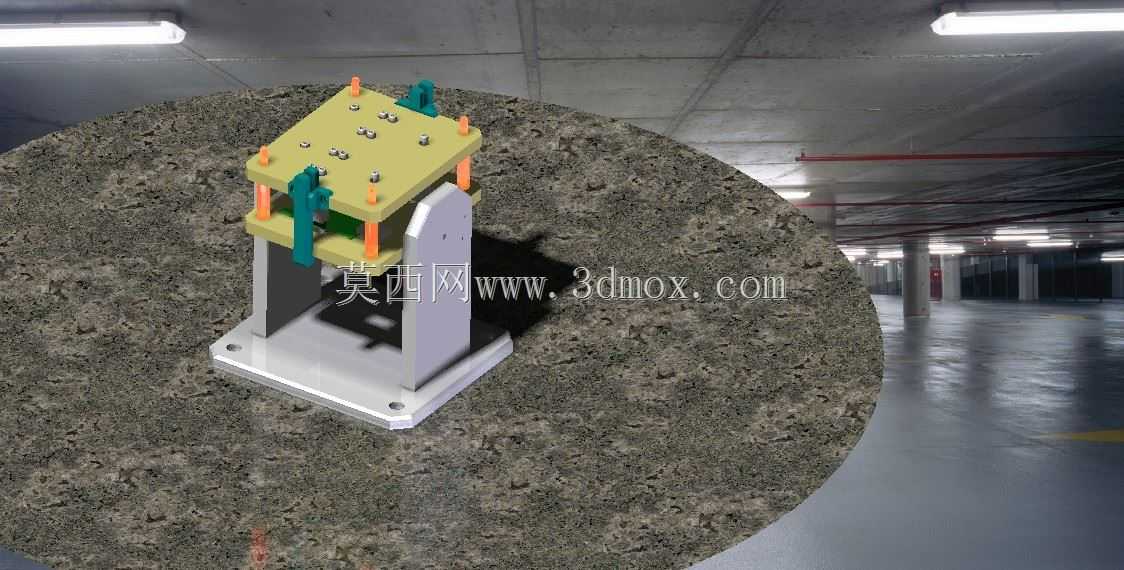

　　在中小批量结构件焊接加工场景中，这类带立式支架的手动焊接夹具主要承担小型板类、框架类待焊工件的定位与夹紧作用，适配车间零散焊接工位、小批量试制线的作业需求，无需配套气动或液压动力源，纯手动操作即可完成工件的装夹与拆卸，对工位配套条件要求低，在无压缩空气管路的临时焊接工位、维修补焊工位也能直接部署使用。整套夹具采用立式分层布局，底部为方形安装底板，底板上预留四个沉头安装孔，可通过螺栓直接固定在焊接工作台台面或者专用工位架上，安装时需保证底板平面与工作台面的平行度误差控制在0.1mm/m以内，避免上层定位结构倾斜导致工件装夹错位，底板的整体安装边界尺寸控制在200mm见方以内，占用工位面积小，不会过多挤占焊接操作的作业空间。

　　底板上方通过两块平行的立式支撑板承托上层的定位平台，立式支撑板采用厚钢板折弯加工而成，与底板、上层平台之间均采用焊接连接并做去应力处理，避免长期承受装夹力后出现结构变形，支撑板的高度设置充分考虑焊接操作的人机工程学，将上层装夹平面抬升到距离工作台面220mm左右的高度，操作人员在坐姿或者站姿作业时，都能以舒适的手臂姿态完成夹紧操作与焊接作业，减少长期作业的疲劳感。上层定位平台采用绝缘电木板加工而成，一方面可以避免焊接过程中电流直接通过夹具本体传导造成夹具打火损伤，另一方面电木板的平面度易加工，能为待焊工件提供稳定的定位基准面，平台上按照待焊工件的定位孔位分布，设置了多个定位销孔与快速夹钳安装位，

　　两个对称布置的手动快速夹钳通过螺栓固定在平台两侧，夹钳的压头位置做了绝缘包覆，防止压伤工件表面同时避免焊接分流。平台上还设置了四个可调式定位支撑柱，支撑柱高度可通过螺纹调节，适配不同厚度、不同底部轮廓的待焊工件，调节范围在0-30mm之间，能覆盖多数小型焊接结构件的装夹定位需求。设计这套夹具时，首先考虑的是手动操作的便捷性，所有夹紧操作的施力点都设置在操作人员容易触及的位置，夹钳的操作手柄朝向夹具外侧，操作时无需将手伸入工件下方的狭窄空间，避免焊接高温区域烫伤操作人员；其次充分考虑焊接作业的飞溅防护，所有夹具的活动连接部位都做了挡边设计，减少焊接飞溅落入铰接缝隙造成夹钳卡滞，日常维护仅需定期在铰接点涂抹耐高温润滑脂即可，

　　维护成本极低。夹具的整体刚性经过校核，在承受手动夹钳的最大夹紧力，以及焊接过程中工件受热产生的变形应力时，立式支架的形变量控制在0.05mm以内，不会因为装夹刚性不足导致工件焊接后出现尺寸超差。在实际使用过程中，操作人员先将待焊的各组件按照定位标识放置到上层平台的定位销上，调整可调支撑柱的高度托住工件悬臂部位，随后依次扳动两侧的快速夹钳将工件压紧，确认所有贴合面无间隙后即可开始焊接作业，焊接完成后待工件冷却至室温，再扳开夹钳取下工件，整个装夹拆卸过程单步操作耗时不超过10秒，能有效提升小批量焊接作业的加工效率，同时保证每一件工件的焊接定位一致性，减少后续校形的工作量。这套夹具的结构没有复杂的传动组件，所有零部件都采用常见的标准件与通用板材加工，加工制造成本低，针对不同规格的待焊工件，仅需更换上层的定位平台与调整夹钳安装位置即可快速改造适配，柔性化程度较高，适合多品种小批量的焊接加工场景使用。
