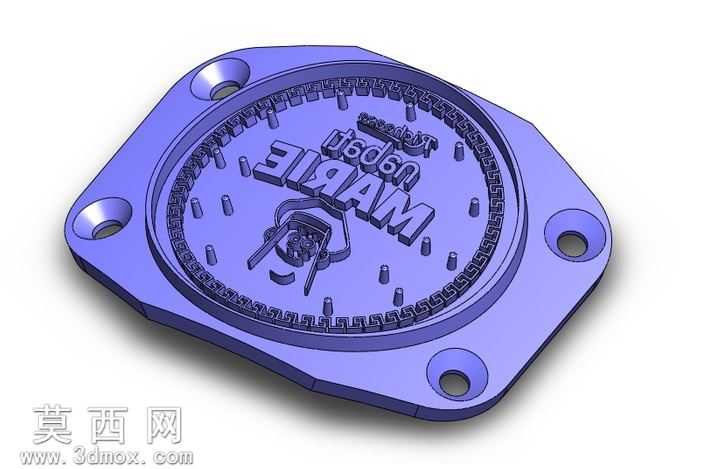

带标识压纹的食品饼干成型模具

本模型为食品加工领域使用的饼干单模成型模具，采用三维参数化建模方式完成整体结构设计，建模过程中优先保证模腔成型特征的精度与结构合理性。整体模具采用带安装耳的方形法兰式基座结构，四个角位设置带沉头孔的安装凸台，可通过标准紧固件将模具稳定固定在压合设备上，安装孔位做了沉头倒角处理，避免紧固件突出影响模具合模精度。模腔核心区域采用环形布局设计，外圈设置连续的齿状压纹结构，压合时可在饼干边缘形成规整的齿状花边，提升成品的外观辨识度；模腔中心区域做了反向浮雕的文字与图案特征，压合后可在饼干表面形成清晰的品牌标识与装饰图案，所有浮雕特征的拔模角度经过反复校验，确保压制成型后饼干可顺利脱模，不会出现粘模、特征缺损的问题。模腔内均匀分布圆柱形定位凸点，可在面团压合过程中保证面团受力均匀，避免出现局部厚度不均的问题。渲染阶段选用蓝色尼龙材质作为模具主体材质，该材质符合食品接触加工的使用要求，具备良好的耐磨性与抗冲击性能，渲染时调整材质粗糙度参数还原尼龙材质的哑光质感，对模腔边缘、安装孔位做了高光处理突出结构细节，光影设置采用斜向主光源搭配辅助补光，清晰呈现模腔内所有浮雕、凸点、齿纹的结构层次。设计过程中充分考虑烘焙模具的使用场景，整体结构无清洁死角，所有转角位置均做了圆角过渡处理，既可以避免应力集中提升模具使用寿命，也便于使用后的清洁维护，模腔深度经过合理测算，适配常规厚度的饼干面团压合需求，保证压出的饼干厚度均匀、成型完整。
