异形护发乳液瓶注塑模具结构设计

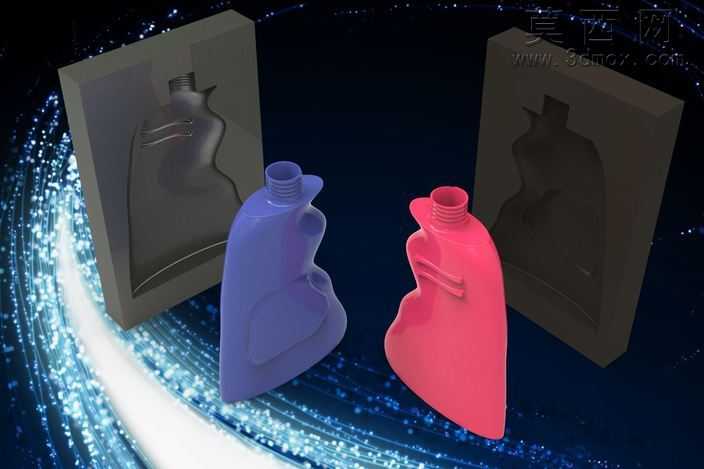

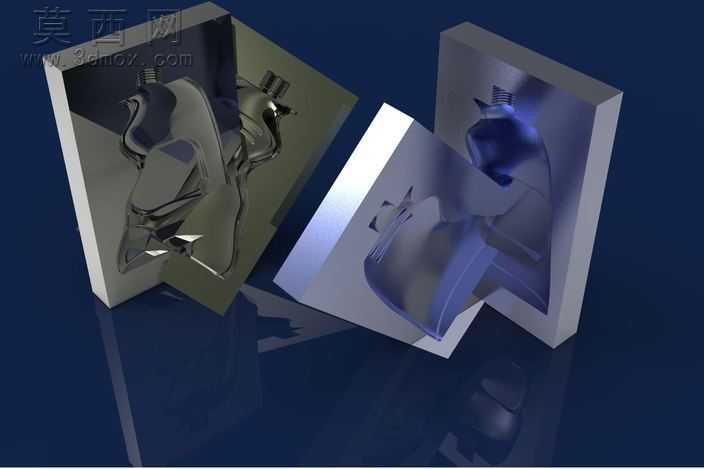

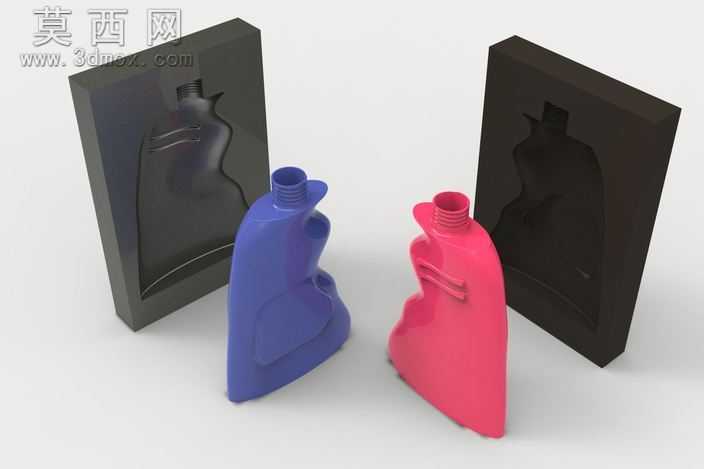

本套设计针对异形人体工学造型的头发乳液瓶开展注塑模具全流程三维建模工作，首先基于乳液瓶的曲面外观特征，在三维建模环境中完成产品本体的参数化构建：针对瓶身贴合手持弧度的异形曲面，采用边界混合命令依次搭建各截面轮廓线，通过曲率连续约束调整曲面过渡精度，确保瓶身握持区域无突兀折角，瓶口螺纹段采用螺旋扫描命令生成标准密封螺纹结构，瓶身侧边的防滑凸筋通过偏移命令结合阵列操作完成，保证产品外观符合日化包装的使用与审美需求。完成产品模型后进入模具设计环节，首先对产品进行拔模分析，调整瓶身内外壁的拔模斜度至1.5度，避免脱模时出现表面拉伤；随后通过比例缩放命令添加ABS塑料对应的收缩率补偿，确保成型后产品尺寸符合公差要求。分型面设计阶段，沿产品最大轮廓线构建主分型面，针对瓶口螺纹区域采用镶件式分型结构，将螺纹成型部分单独拆分加工，降低模具整体加工难度与后期维护成本；型腔与型芯部分通过布尔运算从模坯中切除实体生成，其中型腔侧对应产品外表面做高光抛光预留量，型芯侧对应瓶身内壁做磨砂纹理的加工余量预留。冷却系统设计围绕异形型腔的轮廓排布随形水路，水路距离型腔表面保持均匀15mm间距，确保注塑过程中型腔各区域温度均衡，减少产品翘曲变形风险；顶出系统采用顶杆+推板组合的顶出方式，在瓶底刚性区域布置顶杆，瓶身薄壁区域采用推板同步顶出，避免顶出过程中产品出现顶白、变形缺陷。渲染环节为不同部件赋予对应材质：型腔与型芯模具钢部件赋予金属磨砂材质，模拟真实模具的金属质感，两款不同配色的乳液瓶产品分别赋予半透紫、哑光玫红的塑料材质，添加环境反射与折射效果，搭配科技感粒子光效背景，清晰展示模具与成品的对应装配关系，直观呈现模具分型结构与产品成型效果，整套建模过程严格遵循注塑模具设计规范，兼顾结构合理性与加工可行性，可直接用于后续模具加工的参考依据。
