标准两板塑胶注塑模具三维结构设计

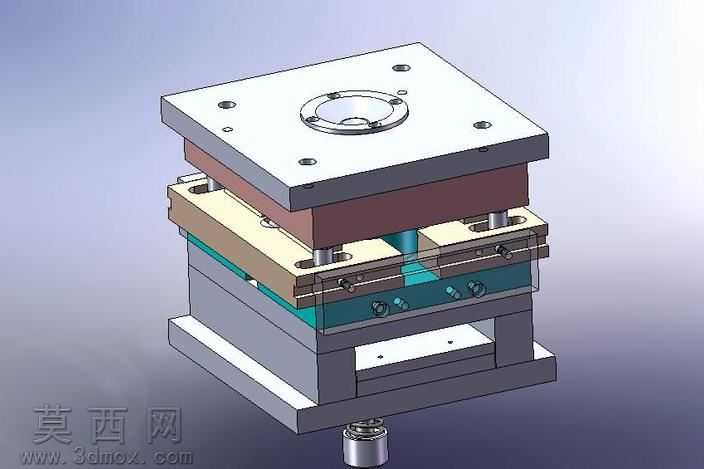

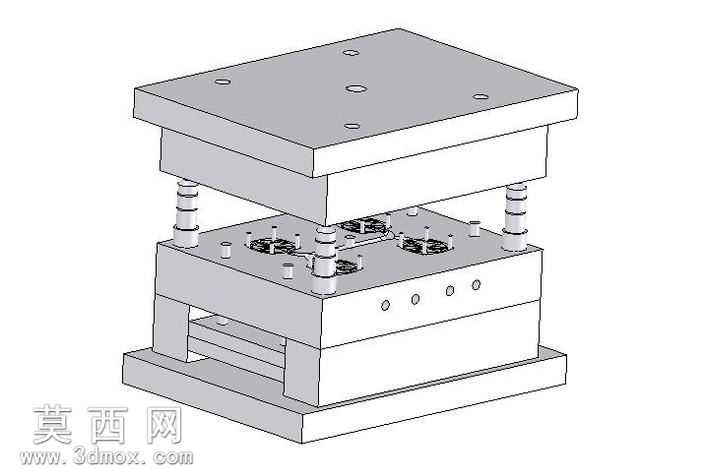

本模型为标准两板结构塑胶注塑模具，采用三维建模软件完成全参数化结构搭建，完整还原注塑模具从定模侧到动模侧的全部装配层级。建模过程中严格遵循注塑模具设计规范，首先完成模架部分的结构搭建：定模侧包含定模座板、定模板，动模侧包含动模板、支承板、垫块、动模座板，各板件之间通过导柱导套实现精准导向定位，导柱采用阶梯式安装结构，导套嵌入对应模板内，保证合模过程中动定模的同轴度，避免成型过程中出现错模问题。浇注系统采用侧浇口平衡式布局，分流道开设在动定模分型面位置，可实现一模多腔的均衡进料，保证各型腔填充速度一致，减少成型件的飞边、缺胶等缺陷。冷却系统采用直通式水路布局，在定模板、动模板对应型腔型芯的位置开设循环冷却水道，水道接口设置在模具侧立面，便于生产过程中外接冷却管路，通过循环冷却液带走成型过程中塑料熔体传递的热量，缩短成型周期，提升生产效率。顶出系统采用顶针顶出结构，顶针排布在成型件的加强筋、侧壁等不易变形的位置，顶针板通过回程杆实现合模过程中的自动复位，避免顶针与定模侧结构发生碰撞。模型在渲染阶段采用金属质感材质区分不同模架部件，模板部分采用钢材哑光金属材质，导柱导套、顶针等标准件采用亮面金属材质，通过分层渲染清晰展示模具的内部装配关系，各部件之间的配合间隙、安装定位结构均按照实际生产标准设计，可直接用于模具结构教学、设计参考，帮助学习者理解两板注塑模具的开合模逻辑、各部件的功能作用，掌握注塑模具从浇注、冷却到顶出的完整结构设计思路，为同类塑胶产品的模具开发提供可靠的结构参考。
