金属螺旋式手动顶升千斤顶三维结构

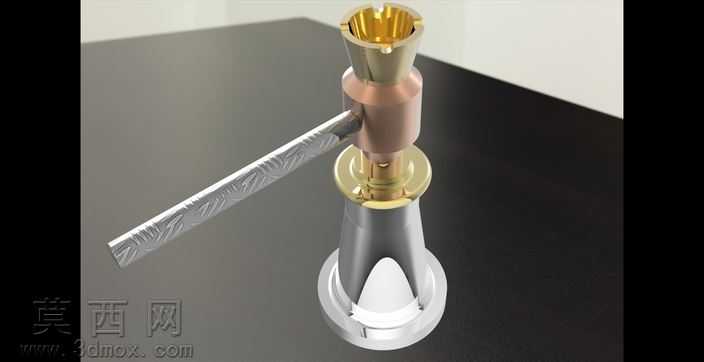

本作品为手动螺旋千斤顶的三维建模设计，整体采用立式同轴结构布局，建模过程严格遵循机械传动的合理性与零件加工的工艺性，在三维软件中通过参数化草图绘制各零件的截面轮廓，借助旋转、拉伸、扫描等基础特征命令完成主体零件的实体构建，再通过倒角、圆角等细节特征处理还原零件的加工工艺特征，避免尖锐棱角带来的应力集中问题。模型的核心传动部分为螺旋副结构，建模时精准匹配梯形螺纹的牙型参数，确保螺杆与螺母旋合过程无干涉，摇臂与螺杆顶部采用插接式配合结构，预留合理的装配间隙，还原手动操作时摇臂可灵活插拔的实际使用特性。材质渲染阶段针对不同零件的功能属性分配对应材质：底座与下部支撑筒体采用镀铬金属材质，通过调整反射粗糙度模拟金属机加工后的亮面质感，还原镀铬层耐磨防锈的外观特征；中部铜质螺母部件分配黄铜材质，调整金属色泽与哑光反射参数，还原铜合金耐磨件的温润金属质感；顶部承托头与摇臂采用合金结构钢材质，表面做拉丝纹理处理，模拟手动工具长期使用后的磨损质感；各零件的装配接触面做细微的材质区分，避免渲染后出现零件边界融合的问题。结构设计上遵循螺旋千斤顶的力学传递逻辑，底部扩大的支撑底座保证顶升作业时的支撑稳定性，锥形过渡的筒体结构优化受力路径，降低顶升过程中筒体的形变风险，顶部开槽的承托头可适配不同形状的被顶升工件接触面，防止顶升过程中工件滑脱。整体建模过程严格控制各零件的装配公差，所有活动部件在装配体环境下完成干涉检查，确保摇臂转动带动螺杆升降的动作逻辑符合真实机械原理，渲染阶段采用工作室柔光布光方案，通过多盏区域光勾勒金属零件的轮廓高光，搭配深色哑光桌面作为承载背景，突出金属构件的质感与结构层次，完整还原手动螺旋千斤顶的工业产品外观与内部结构逻辑。
