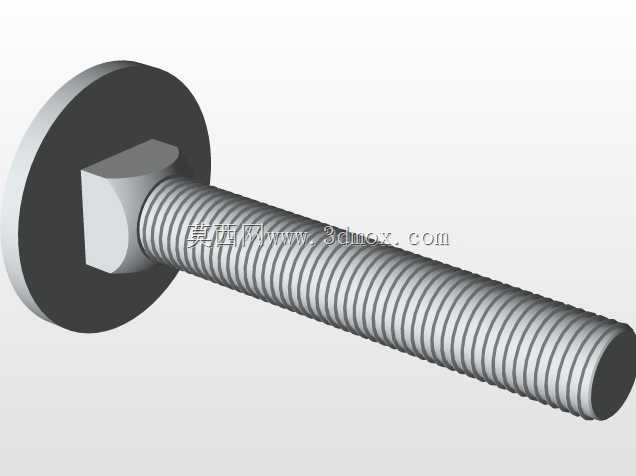

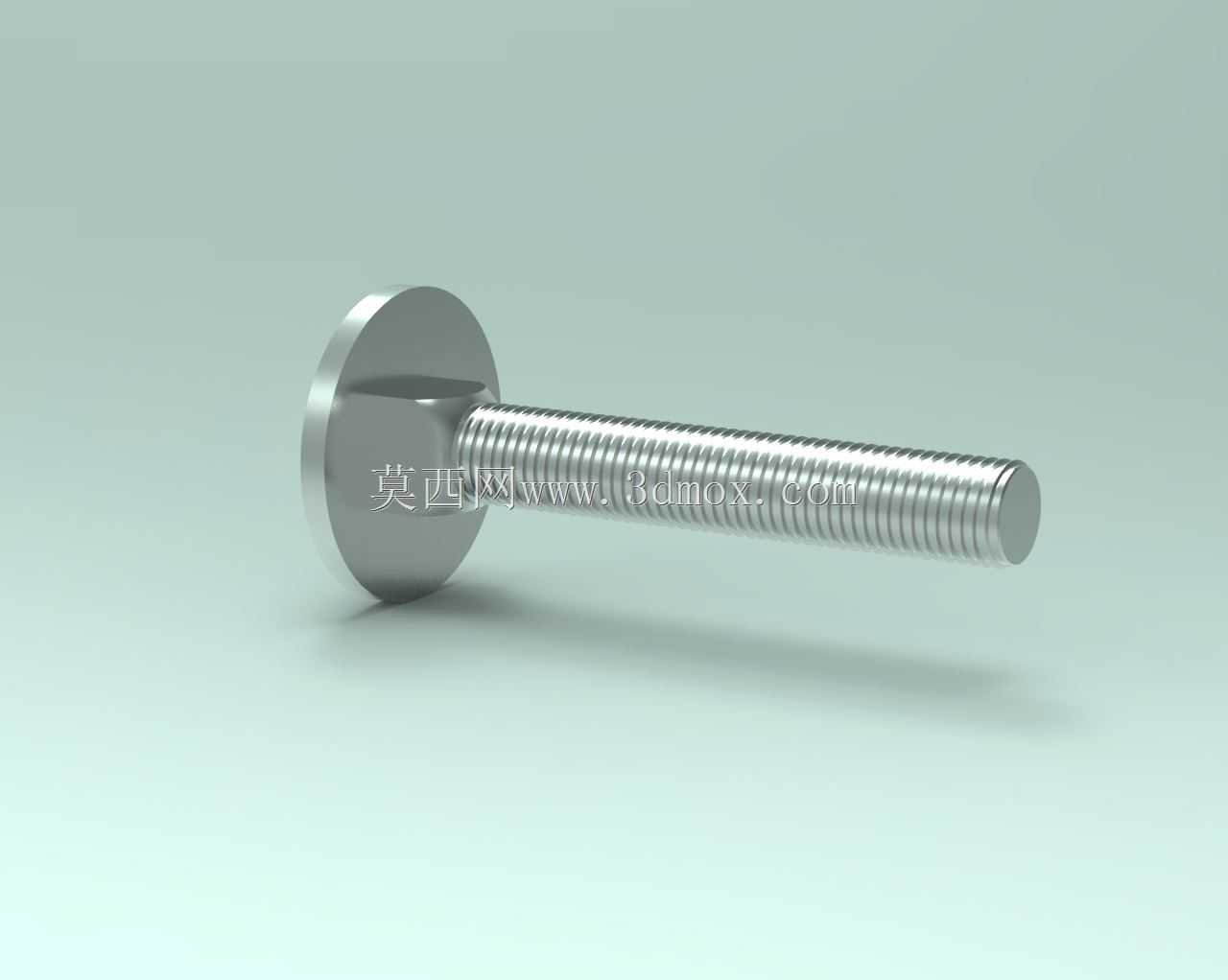

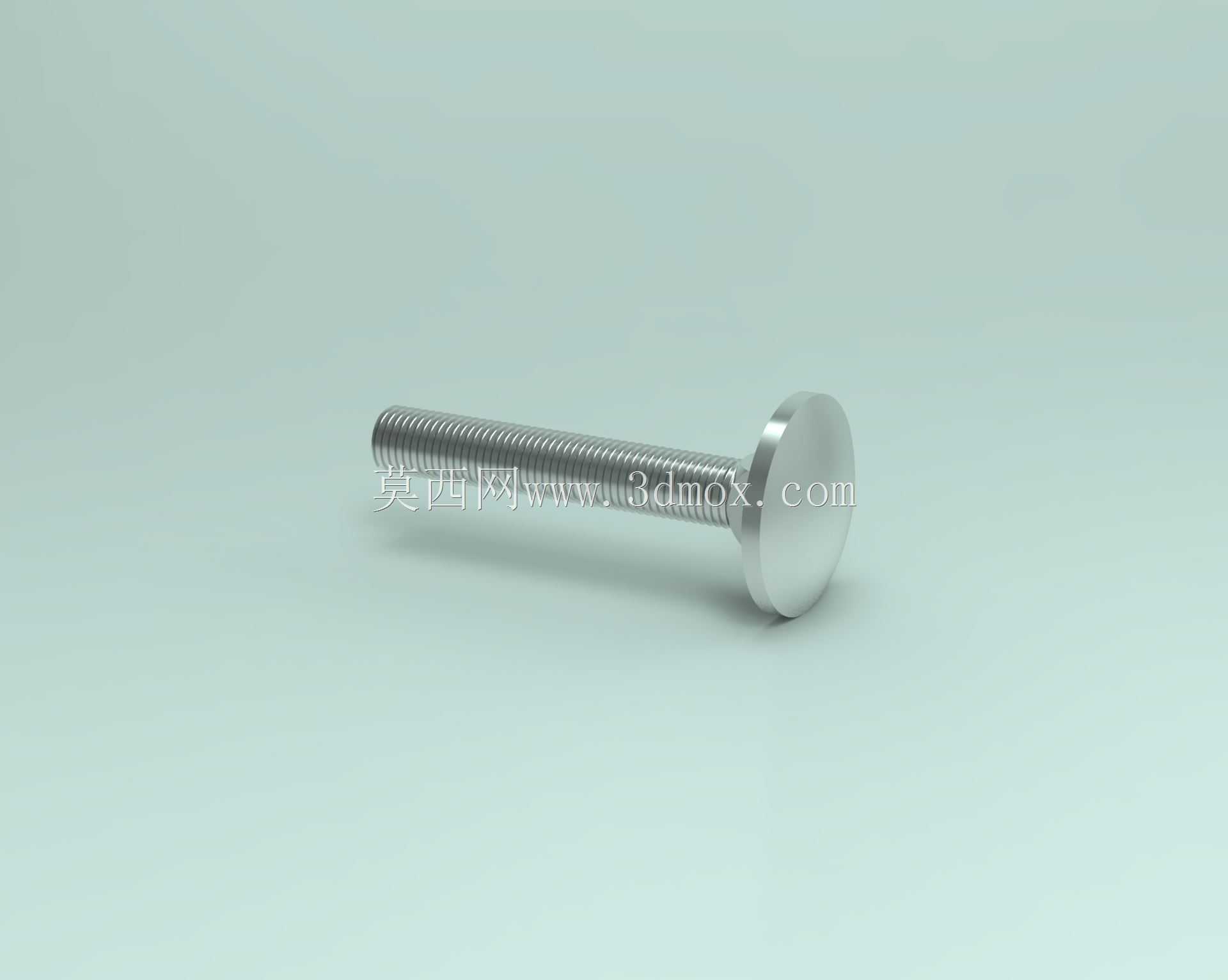

M6规格30mm长度紧固螺钉结构

　　在各类机械装配、工装夹具搭建、非标设备调试以及小型机电产品组装场景中，小规格长杆螺钉的使用频率始终处于高位，M6公称直径的紧固件更是覆盖了从民用五金到工业设备的多数轻载紧固需求，这款公称直径6mm、有效螺纹长度30mm的螺钉，正是针对薄型叠层构件连接场景设计的典型紧固元件。从实际装配的边界条件来看，这款螺钉的大直径盘头设计，能够在不额外加装平垫圈的情况下，增大与被连接件表面的接触面积，降低接触面压，避免在铝合金、工程塑料等低硬度材质的工件表面留下压痕，甚至造成工件表层开裂的问题，这一设计在电子设备外壳固定、小型钣金机架拼接、家具五金连接的场景中优势尤为明显，省去了垫圈预装的工序，也能减少装配过程中小零件遗漏的概率。

　　从结构设计的逻辑出发，这款螺钉的杆部采用全螺纹排布，没有设置无螺纹光杆段，这意味着在30mm的长度范围内，螺纹可以全程与内螺纹啮合，适配总厚度在5mm到25mm之间的叠层被连接件，当被连接件总厚度偏小时，多余的螺纹段会伸出内螺纹孔末端，不会出现光杆段卡滞无法拧紧的情况，适配性比带光杆的同规格螺栓更广。螺钉头部的驱动结构采用内四方槽型，相比十字槽、一字槽的驱动形式，内四方槽的受力接触面积更大，拧紧过程中不容易出现滑牙、槽口崩损的问题，即便是需要反复拆装的检修部位，多次拧紧拆卸后槽口的形位精度依然能保持稳定，适合用在需要定期维护拆解的设备连接部位，比如小型设备的检修盖板固定、工装夹具的可调模块锁紧等场景。从安装尺寸的边界来看，

　　这款螺钉的头部直径远大于杆部直径，在设计安装沉孔时，需要预留足够的头部容纳空间，沉孔深度要略大于头部厚度，保证螺钉拧紧后头部不会突出工件表面，避免干涉周边其他零部件的运动轨迹；螺纹部分的公差采用普通粗牙螺纹的标准公差带，和常规M6规格的丝锥攻出的内螺纹孔可以实现顺畅旋合，不需要额外定制特殊规格的丝锥或者螺母，现场装配的适配成本很低。在实际选型过程中，这类螺钉常被用在不需要高强度预紧力的连接部位，比如钣金护罩的拼接、非金属构件的紧固、电气元件的安装固定，盘头的大接触面可以分散预紧力，避免拧紧过程中工件被压溃，全螺纹的设计也让它可以灵活适配不同厚度的叠层工件，不需要针对不同的连接厚度储备多种长度规格的紧固件，

　　能有效降低生产现场的备件库存种类。建模过程中，螺纹部分采用精确的牙型轮廓建模，还原了普通粗牙螺纹的牙距、牙型角参数，头部与杆部的过渡位置做了合理的圆角处理，既符合实际冷镦加工的工艺特征，也能避免应力集中导致的螺钉头部断裂问题，头部的驱动槽深度和尺寸也符合对应槽型的标准尺寸，和常规的内四方扳手可以完全匹配，不会出现扳手无法插入或者间隙过大的问题。在装配仿真环节，这款螺钉模型可以直接导入装配体中，模拟拧紧过程中的干涉检查，验证沉孔尺寸、螺纹啮合长度是否符合设计要求，提前排查安装过程中可能出现的螺钉过长顶触内部元件、头部干涉周边运动部件、接触面积不足导致工件压损等问题，减少实物试装阶段的修改成本。对于结构设计人员来说，这类标准紧固件的精确模型可以直接调用，不需要每次重复建模，能大幅提升绘图效率，同时模型的尺寸参数完全符合实际加工标准，导出工程图时可以直接标注对应的规格参数，不需要反复核对尺寸公差，保证设计输出的图纸和实物采购的紧固件完全匹配，避免出现安装时尺寸不符的问题。
