沙发结构用金属家具连接固定件

　　日常做家具结构设计时，这类长条型金属连接件是沙发框架组装里出镜率极高的构件，很多人做建模时容易忽略它的安装边界细节，最后出的装配图到现场试装总会出现孔位错位、型材干涉的问题。先从实际应用场景说，它主要用在分体式沙发的侧帮与底座框架、靠背框架与坐框的拼接位置，区别于普通的角码连接，这种长条形的构件能沿着框架型材的长度方向分散受力，不会像单点角码那样在长期坐压交变载荷下出现型材局部开裂的问题。

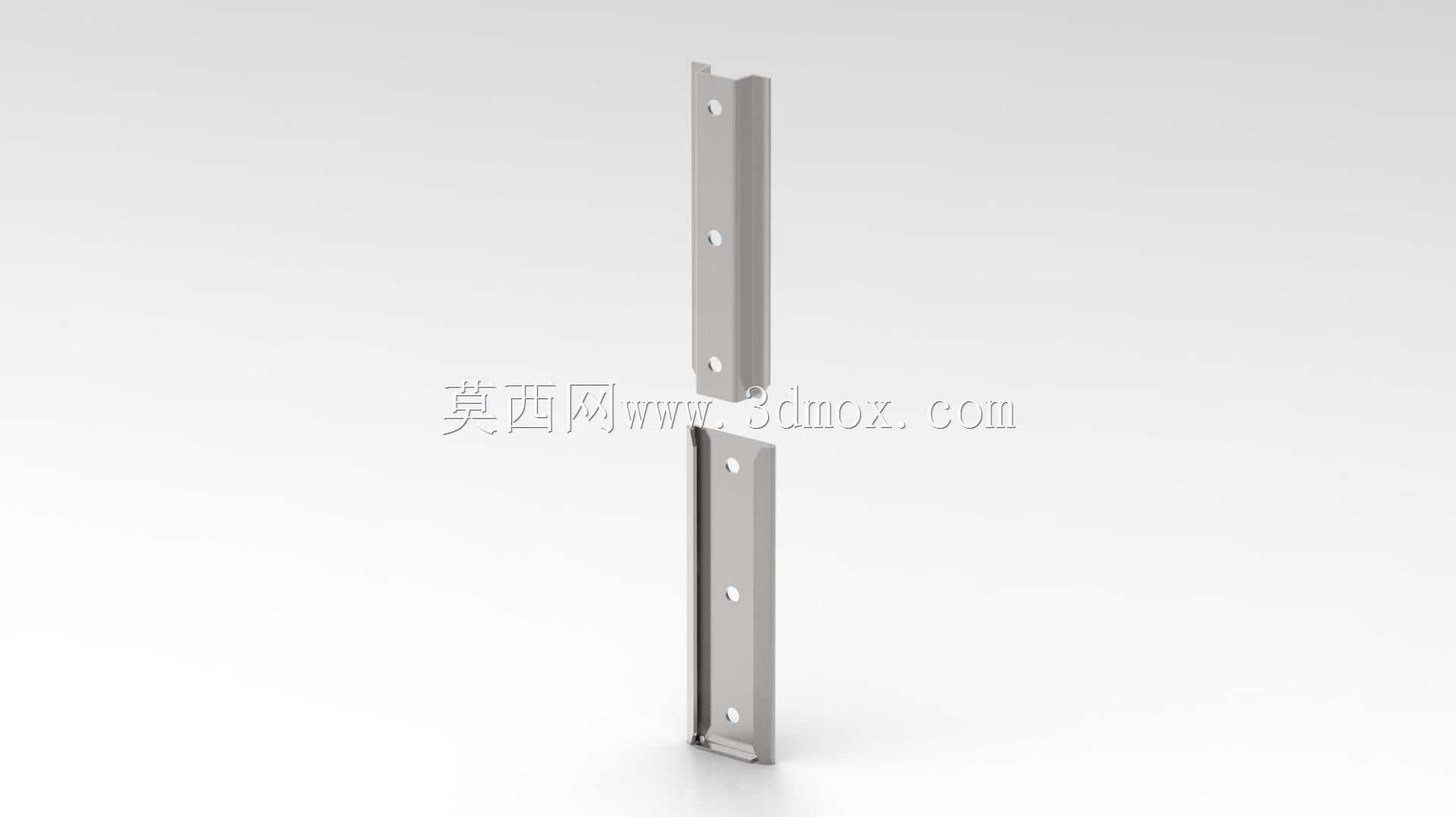

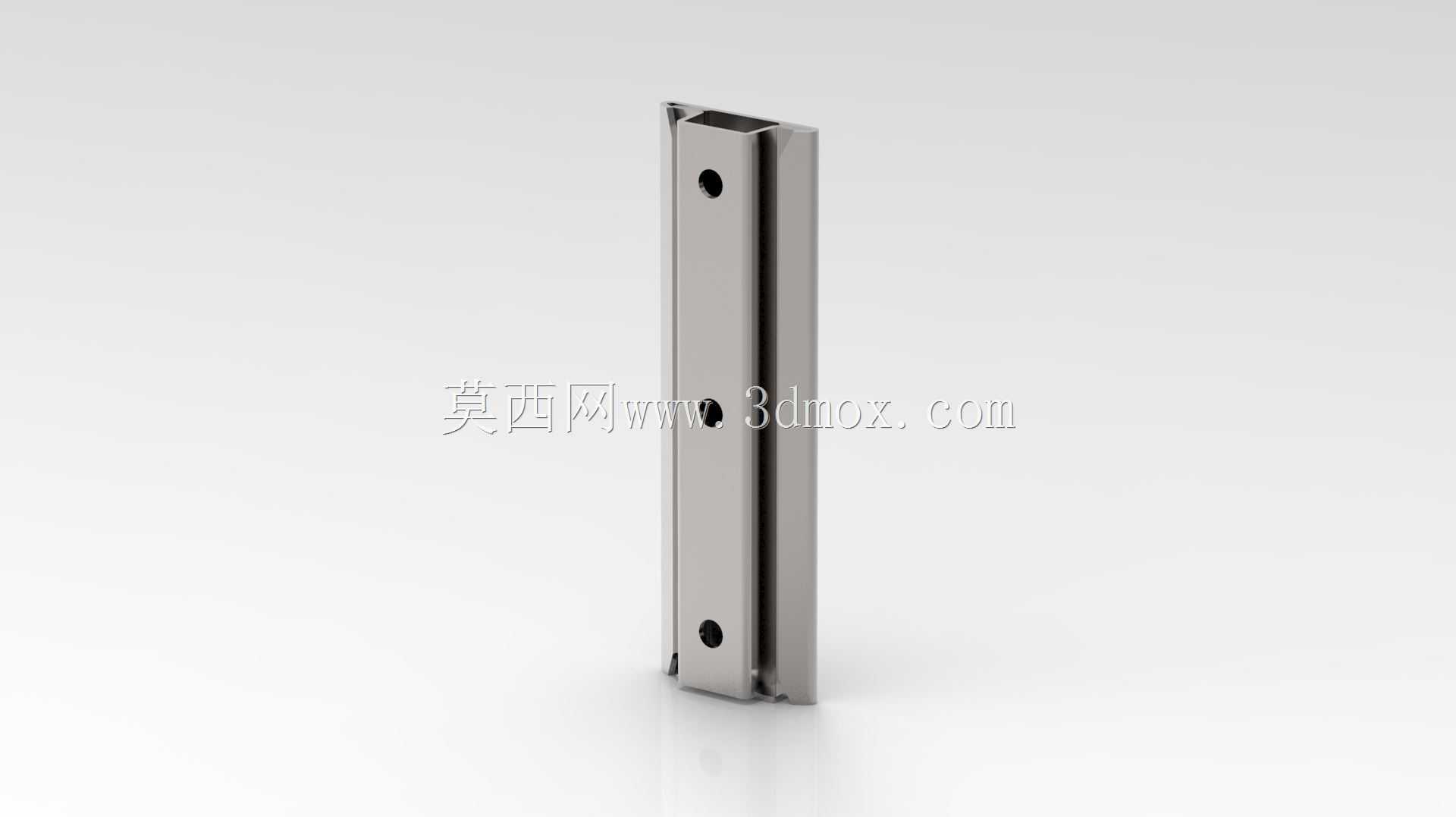

　　从功能特性上看，这个构件采用分体式对称设计，两个独立的长槽型件分别预装在两个待拼接的家具部件上，安装时不需要从型材端面穿入，直接沿着槽道滑入卡合即可，现场组装效率比传统的螺栓穿接方式高不少，而且后期沙发需要入户搬运时，不用完全拆解所有螺栓，只需要将两个连接件滑出拆分就能把沙发分成几个独立模块，适配高层住宅窄电梯、窄楼道的入户场景，这也是现在模块化沙发普遍采用这类连接结构的核心原因。

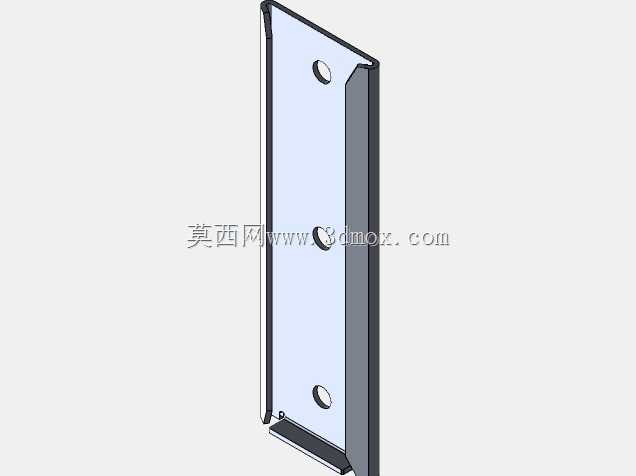

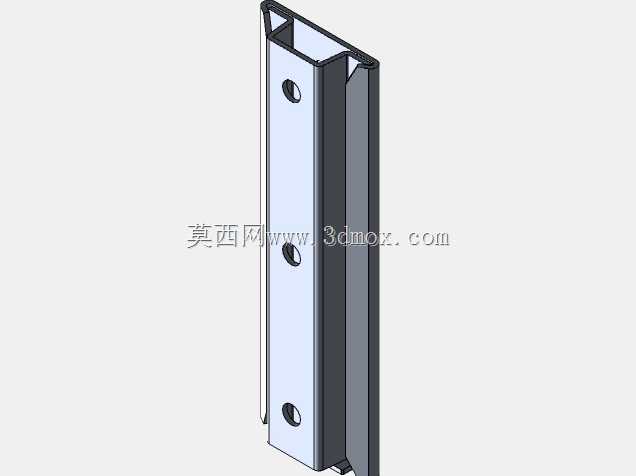

　　设计思路上，做这个构件的三维建模时，首先要匹配常用的沙发实木方、轻钢龙骨的截面尺寸，构件的槽体内宽要刚好卡入常规20mm厚度的沙发框架型材，槽边的翻边高度控制在6mm，既保证卡合后不会出现横向窜动，又不会因为翻边过高突出型材表面，影响后续海绵、面料的包覆，避免面料包覆后出现凸起的硌痕。构件上的预冲孔是沉头设计，安装时自攻螺丝拧入后螺丝头完全沉入沉孔内，不会突出构件表面影响两个连接件的滑入配合，孔位间距按照120mm的间隔排布，刚好匹配常规沙发框架的木方龙骨排布间距，安装时不需要现场额外划线定位，直接对准木方中心拧入螺丝即可。

　　关于外形尺寸与安装边界，单段连接件的有效卡合长度控制在180mm，这个长度是经过反复载荷验证的，过短的话卡合后抗扭能力不足，沙发挪动时容易出现框架错位，过长的话会增加不必要的材料成本，而且会占用框架内部的弹簧安装空间。安装时需要注意，两个配对的连接件要分别固定在两个拼接部件的对接端面内侧，距离端面的预留间隙控制在1mm，既保证滑入时不会因为型材端面的不平整出现卡滞，又不会因为间隙过大导致拼接后出现框量，坐上去产生异响。构件的折弯圆角做R0.8mm处理，避免锐边在安装时划破工人的手套，也不会在长期使用过程中摩擦损坏沙发内部的绷带、海绵等软包材料。

　　很多新手建模时容易把两个连接件的配合间隙做的过小，实际生产时因为钣金件有折弯公差，会出现滑入卡滞甚至完全装不进去的问题，建模时要在两个配合面预留0.2mm的单边间隙，适配常规钣金冲压的公差范围。另外，构件表面采用喷塑处理，建模时不需要额外做表面纹理的细节，只要保证折弯处的面连续没有破面即可，后续出工程图时标注清楚表面处理要求就行。这类连接件虽然是小五金件，但在家具结构里起到的作用非常关键，建模时如果忽略了安装边界的细节，后续开模生产、现场组装都会出现一连串的问题，需要结合实际的家具生产工艺、组装流程、使用场景来调整模型的细节参数，不能只照着外观画个外形就完事。
