家具伸缩沙发用定向滑动脚轮结构

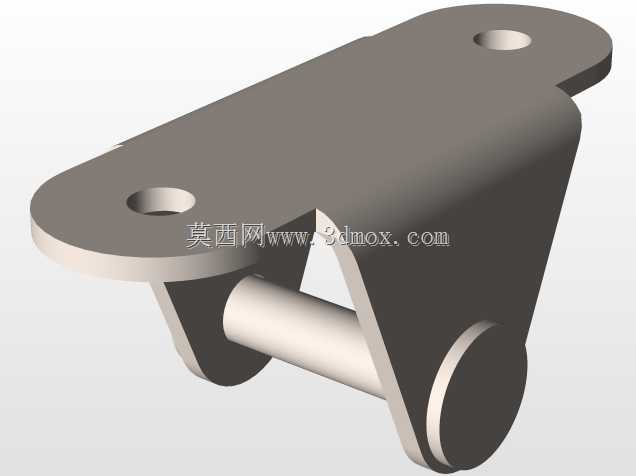

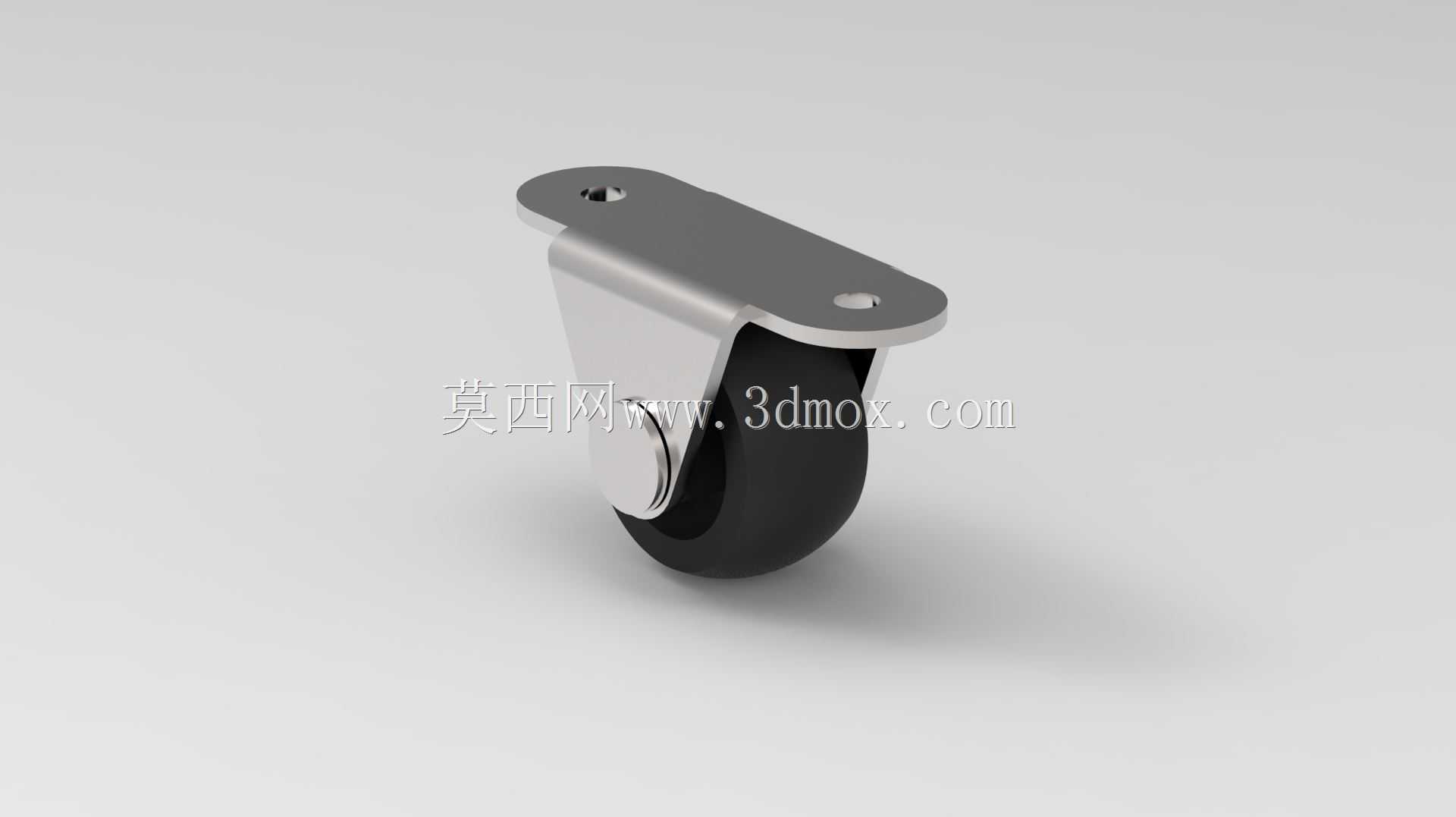

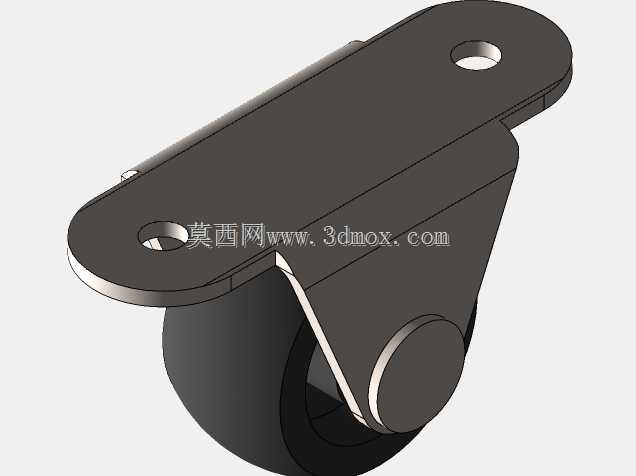

　　这款定向脚轮主要适配民用家具的滑动移位需求，尤其针对带伸缩功能的沙发这类需要频繁小范围推拉、同时要求移位后保持位置稳定的家具场景，日常使用中既可以满足用户调整沙发摆放位置、拉出伸缩沙发床结构时的滑动需求，又能避免万向轮容易出现的移位跑偏、定位不稳的问题。从结构设计来看，这款脚轮采用固定支架搭配单滚轮的定向结构，支架部分采用弯折成型的金属板材作为承载主体，顶部的安装板为平板式结构，开设两个对称的安装孔位，安装时可以直接通过自攻螺丝或者机丝螺丝固定在家具底部的木质或者金属安装基面上，安装板的边缘做了圆弧过渡处理，避免安装过程中尖锐边角划伤家具基材或者安装人员的手部，同时也能减少应力集中，提升支架整体的抗冲击能力。

　　支架与滚轮的连接部位采用铆接式的销轴结构，销轴两端做压铆固定，既保证滚轮转动时的同轴度，又能避免长期使用后销轴松脱，滚轮部分采用硬质耐磨橡胶材质，轮面为圆弧过渡的柱形结构，滚动过程中与地面接触面积适中，既可以在木质地板、瓷砖地面等常见家居地面上顺畅滚动，又不会因为轮面过硬划伤地面装饰层，同时橡胶材质本身具备一定的减震能力，推拉家具时不会产生明显的磕碰异响，符合家居场景的静音使用需求。在设计思路上，这款脚轮的建模过程完全依托实物卡尺测绘的尺寸数据还原，首先确定安装板的孔位间距与安装面到滚轮底部的总高度，这个高度尺寸直接决定了家具安装后的离地间隙，是家具结构设计中需要重点匹配的安装边界参数，建模时先绘制安装板的平板轮廓，

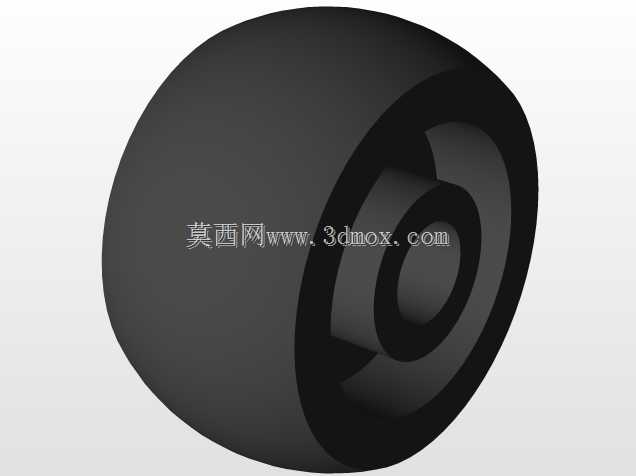

　　通过钣金弯折特征生成支架的支撑臂结构，支撑臂的弯折角度经过反复校核，保证滚轮转动时不会与支架本体产生运动干涉，同时支撑臂的厚度根据额定承载需求设定，保证单轮承载状态下支架不会出现永久性的塑性变形。滚轮部分的建模先绘制轮体的回转截面，通过回转特征生成基础轮体，再对轮面做圆角处理，轮体中心的轴承安装位与销轴的配合尺寸采用间隙配合公差，保证滚轮转动时无卡滞，同时配合间隙控制在合理范围内，避免轮体出现径向窜动。从安装边界来看，这款脚轮的安装板长度、宽度尺寸适配常规家具底部的安装空间，两个安装孔的中心距符合家具五金件的通用安装规范，不需要在家具底部额外开设复杂的安装槽，直接平面固定即可，总高度尺寸适配常规伸缩沙发的底部离地间隙要求，

　　安装后不会因为脚轮过高导致沙发整体重心上移影响稳定性，也不会因为脚轮过低导致沙发底部与地面产生摩擦。实际使用过程中，定向结构的设计让脚轮只能沿固定方向滚动，在伸缩沙发的滑动系统中，多个脚轮的滚动方向保持平行一致，拉出或者推回沙发伸缩结构时，运动轨迹保持直线，不会出现卡滞或者跑偏的情况，相比万向轮更适合这种需要定向滑动的家具功能结构，同时固定支架的结构相比带转向结构的万向轮，整体结构更简单，零部件数量更少，长期使用的故障率更低，也更适合家具这类大批量生产、对成本控制有一定要求的民用产品。建模过程中对各个零部件的配合间隙都做了还原，比如支架与滚轮侧面的间隙、销轴与轮体内孔的间隙，都按照实际装配要求设定，保证模型可以直接用于后续的结构干涉检查、安装模拟，也可以作为同类型脚轮设计的参考基础，针对家具使用场景中可能出现的超载、冲击等情况，支架的弯折部位做了加强处理，通过弯折处的圆角过渡提升结构强度，避免长期受力后支架出现开裂或者变形，滚轮的橡胶材质硬度设定也兼顾了耐磨性能与静音需求，不会因为硬度过高导致滚动噪音大，也不会因为硬度过低导致滚轮长期受压后出现永久变形影响滚动顺畅度。
