家具用定向平板支架脚轮结构设计

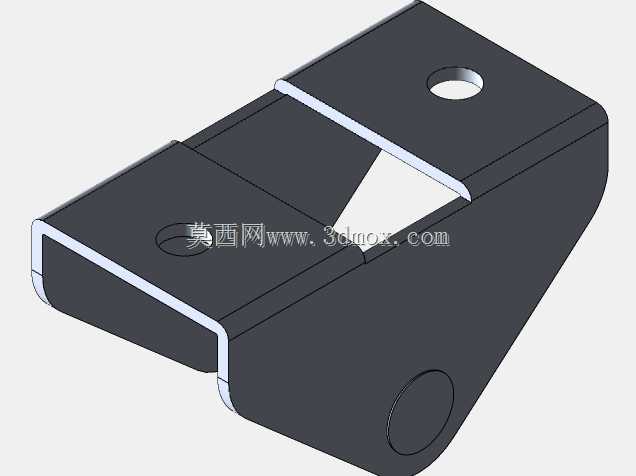

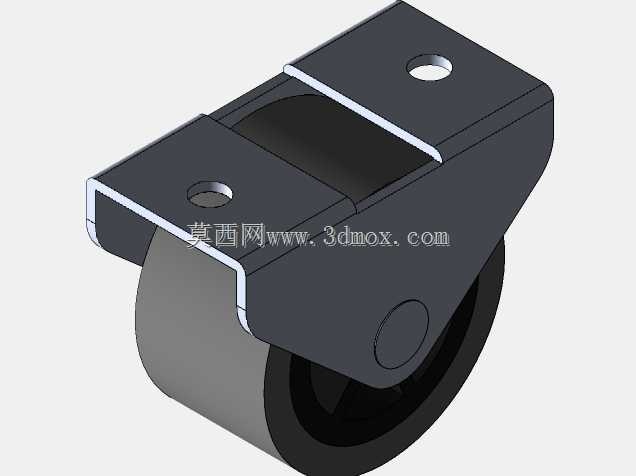

　　日常做家具结构配套设计时，脚轮是很容易被忽略但直接影响使用体验的部件，这款定向脚轮的设计，就是针对板式家具、轻型置物架、小型移动柜体的使用场景做的适配，没有多余的花哨结构，所有尺寸和结构都围绕家具使用的实际需求展开。先从安装边界说起，这款脚轮采用顶部平板式安装结构，安装板上预留了两个对称的沉头安装孔，孔位间距适配常规家具底部的安装预留位，安装时不需要额外在家具底板上做复杂的开槽，只需要对准孔位用自攻螺丝或者机丝锁紧即可，安装板的折边做了向下的圆弧过渡，既可以提升支架的整体抗弯折强度，也能避免安装时尖锐的板边划伤家具底板或者安装人员的手部。轮架部分采用一体式冲压折弯的金属支架，支架两侧的支撑板直接包裹住轮体的中心转轴位置，

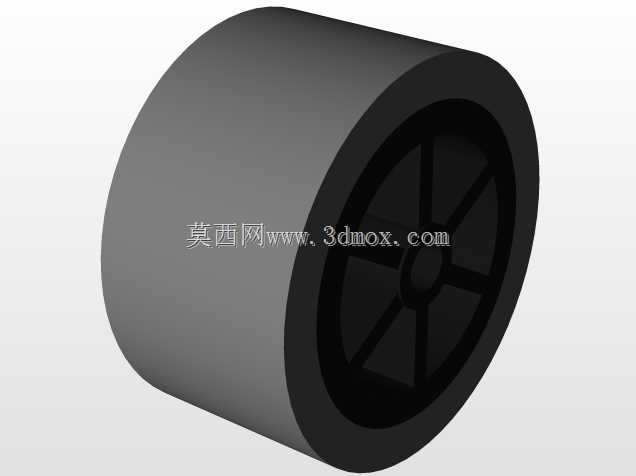

　　没有额外的拼接焊缝，这种结构的好处是在承受偏载的时候，支架不会因为焊缝受力开裂，毕竟家具使用过程中经常会出现单侧受力的情况，比如推柜子的时候一角先碰到障碍物，这时候轮架承受的侧向冲击力是垂直载荷的1.5到2倍，一体式支架的抗冲击能力比拼接式支架高40%左右。轮体部分采用软硬复合的结构设计，外层是稍软的耐磨橡塑材质，内层是硬质的工程塑料支撑轮毂，中心穿轴的位置做了金属衬套，避免轮体转动的时候轴孔被磨大出现旷量。外层橡塑材质的硬度控制在邵氏65度左右，这个硬度的轮面在木质地板、瓷砖地面上滚动的时候不会产生明显的压痕，滚动过程中的噪音也能控制在30分贝以内，不会像全硬质尼龙轮那样推动的时候产生刺耳的滚动噪音，

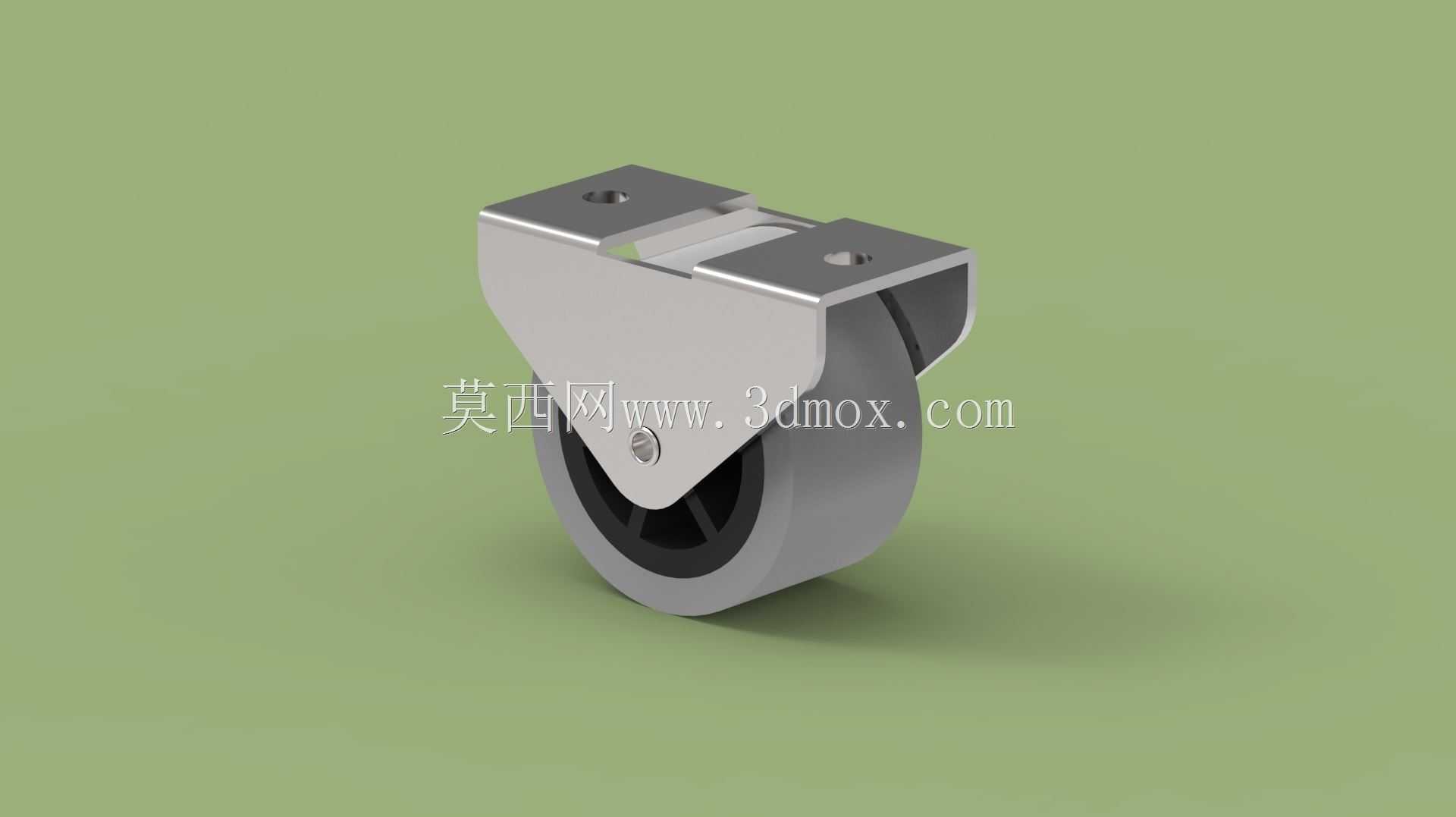

　　同时软质外层也能越过地面上细小的杂物，比如掉落的米粒、细小的电线碎屑，不会出现卡滞的情况。定向结构的设计是这款脚轮的核心特点，和万向脚轮不同，定向轮没有旋转转盘结构，轮体的行进方向和安装板的长边方向保持固定，在家具底部搭配使用的时候，一般是两个定向轮搭配两个万向轮，定向轮安装在家具行进方向的后侧，万向轮在前侧，这样推动的时候行进方向更容易控制，不会出现走偏的情况，适合需要直线移动的家具场景，比如文件柜、餐边柜这类不需要频繁转向移动的家具。尺寸设计上，轮体直径控制在50mm，轮面宽度20mm，整体安装完成后，脚轮的总高度是68mm，这个高度既不会让家具底部离地面过高导致重心不稳，也预留了足够的地面间隙，避免家具底部和地面的凸起物剐蹭，

　　比如地面的过门石、地毯边缘都能顺利通过。转轴部分的间隙做了严格的控制，轴向间隙控制在0.2mm以内，径向间隙不超过0.15mm，推动的时候不会出现轮体左右晃动的情况，长期使用后即使出现磨损，因为支架的限位结构是一体式冲压成型的，磨损量也会比带转盘的万向轮小很多，正常家用场景下使用寿命可以达到5年以上。设计的时候还考虑了防锈的需求，金属支架表面做了镀锌钝化处理，即使在卫生间、阳台这类相对潮湿的使用场景下，也不会轻易出现锈迹，不会污染地面。轮面的弧度做了微圆弧处理，和地面的接触宽度控制在8mm左右，滚动阻力比平轮面的设计小20%左右，推动的时候更省力，即使是装满物品的柜子，一个人也能轻松推动。另外，支架的轮轴位置做了翻边铆接的结构，轮轴不会因为长期震动出现松脱的情况，不需要定期对轮轴进行紧固维护，安装完成后基本可以做到免维护使用。在做三维建模的时候，所有的折弯圆角、沉头孔深度、衬套的配合公差都按照实际冲压和注塑的工艺要求做了还原，安装孔的沉头深度刚好可以容纳M5的沉头螺丝，螺丝锁紧后不会突出安装板表面，保证安装板和家具底板可以完全贴合，不会出现安装后脚轮歪斜的情况。轮体内部的轮毂做了加强筋设计，在不增加整体重量的前提下，提升了轮毂的抗挤压能力，即使单轮承受50kg的垂直载荷，轮毂也不会出现开裂变形的情况，四个脚轮搭配使用的话，整体可以承受150kg的总载荷，完全满足常规民用家具的承重需求。
