可伸缩沙发用定向滑动M18脚轮结构

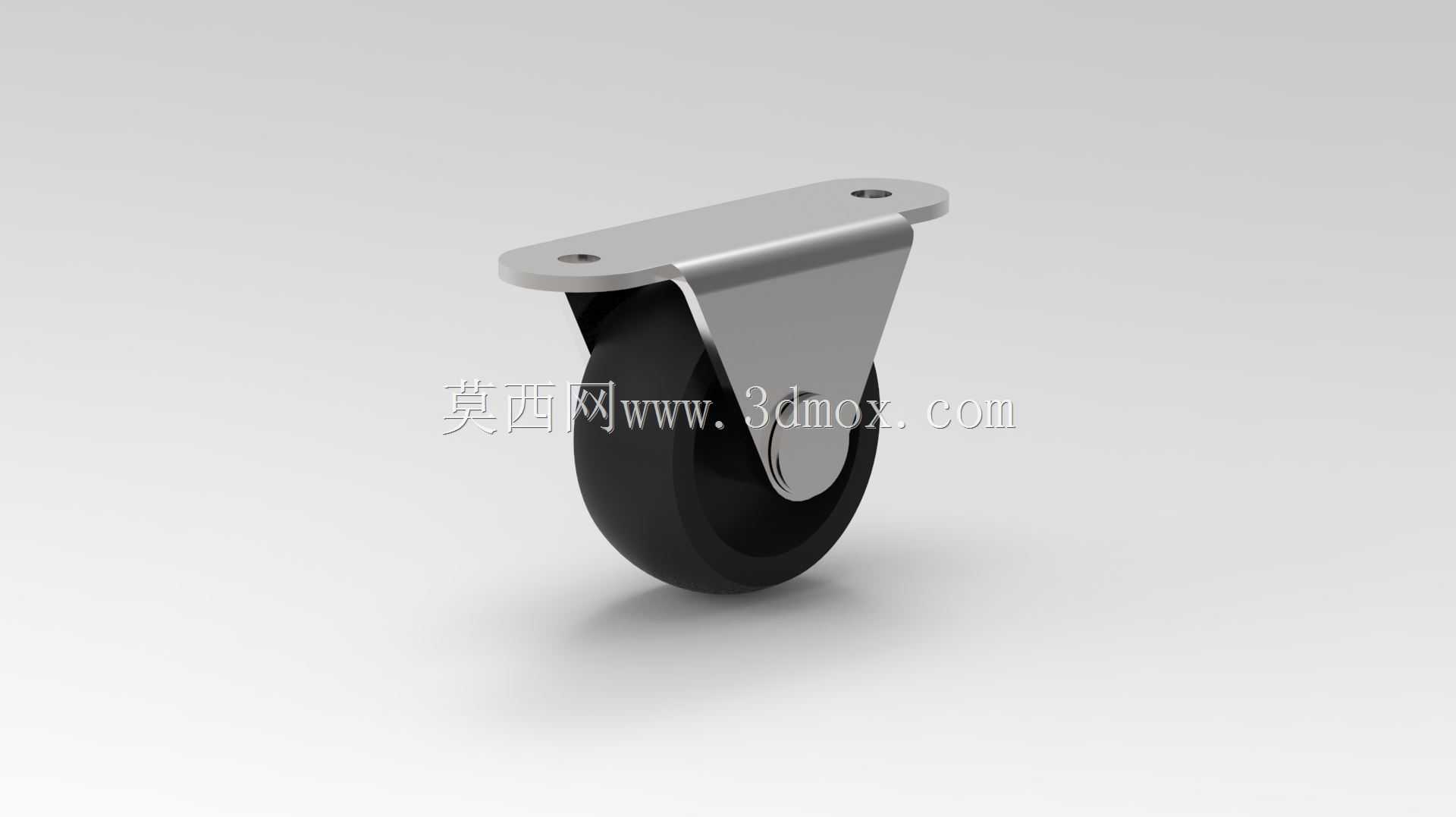

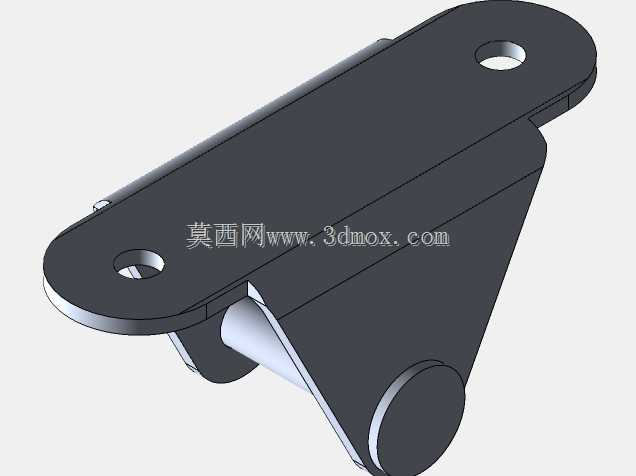

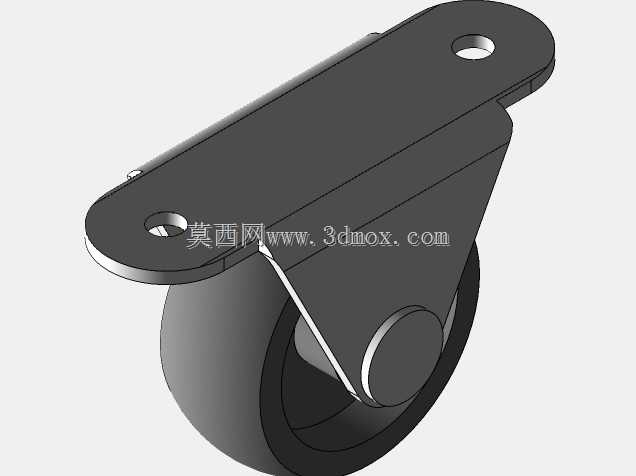

　　这款定向脚轮的设计初衷，是适配可伸缩功能沙发的底部滑动系统，解决沙发伸缩段在抽拉、归位过程中的移动顺畅度与承重支撑问题，在民用家具的活动功能部件里，这类小尺寸脚轮的选型往往容易被忽略，但实际使用中它的转动顺滑度、安装贴合度直接决定了沙发伸缩功能的使用体验。从结构组成来看，这款脚轮分为支架与滚轮两部分，支架采用弯折成型的金属板材制作，顶部为平直的安装翼板，翼板上预留两个对称的安装通孔，安装时可直接通过自攻螺丝或者机丝螺丝，将翼板贴合固定在沙发底部的实木框架或者金属内撑上，不需要额外设计复杂的安装基座，适配大部分常规伸缩沙发的底部安装空间。翼板向下弯折形成半包围的轮架结构，轮架两侧的弯折边刚好卡住滚轮的中心转轴位置，

　　转轴采用铆接方式固定，既保证滚轮转动时不会出现轴向窜动，又能控制整体的装配成本，适合家具类配件的批量生产需求。滚轮部分采用硬质耐磨橡塑材质制作，轮面为光滑的圆柱面，没有额外的防滑纹路设计，这是因为沙发伸缩滑动的场景多在室内平整的地板、地砖或者地毯表面，光滑轮面既能降低滑动时的滚动阻力，让用户抽拉沙发段时不需要施加过大的力，又能避免轮面纹路卡入地毯纤维或者划伤硬质地板表面，适配多种室内地面材质。从安装边界来看，这款脚轮的整体高度较低，安装后不会过多抬升沙发的底部离地间隙，能保证沙发放置后的视觉稳重感，不会因为脚轮过高导致沙发出现漂浮感；翼板的两个安装孔间距经过适配优化，匹配常规沙发内撑的龙骨间距，安装时不需要在框架上额外打孔调整位置，

　　降低家具厂的装配工时。在功能特性上，这款脚轮为定向滑动结构，没有设置转向转轴，这是因为可伸缩沙发的滑动路径为固定的直线方向，定向轮的结构能避免抽拉过程中滚轮出现偏摆，导致沙发伸缩段卡滞，相比万向轮，定向结构的承重冗余更高，长期使用后不会出现转向结构松动、滚轮歪斜的问题，更适合沙发这类低频率移动、高承重要求的家具场景。轮架的金属表面做了防锈钝化处理，即使在南方潮湿的室内环境下，也不会出现锈迹滴落污染地板的问题；滚轮的橡塑材质硬度控制在邵氏75度左右，既保证足够的承重能力，在沙发满载人员重量的情况下不会出现轮体压溃变形，又能在滚动时降低噪音，避免抽拉沙发时产生刺耳的摩擦声响，影响居家使用体验。设计过程中，针对沙发伸缩段的受力特点，

　　轮架的弯折位置做了圆弧过渡处理，避免应力集中导致长期承重后支架从弯折处开裂；滚轮的中心转轴位置做了衬套嵌套，降低转轴与轮架之间的转动摩擦，长期反复滑动后也不会出现转轴磨损、滚轮晃动的问题。从实际应用场景延伸来看，这款脚轮除了适配可伸缩沙发之外，也可以用在其他需要直线滑动的轻型家具底部，比如可抽拉的储物床箱、底部带滑动功能的电视柜边柜、小型移动置物架等场景，只要安装面的空间匹配安装翼板的尺寸，都可以直接选用，不需要额外修改结构。在三维建模过程中，需要重点关注轮架弯折处的圆角尺寸、安装孔的位置度公差、滚轮与轮架之间的装配间隙，间隙过大会导致滚轮晃动，间隙过小则会出现滚轮卡滞无法转动的问题；同时要注意支架安装面的平面度，保证安装后翼板能完全贴合家具底部框架，避免出现局部悬空导致安装后支架受力不均变形。
