家具沙发用平底安装万向脚轮结构

　　日常做家具结构配套设计时，脚轮是很容易被忽略但直接影响使用体验的部件，尤其是沙发这类自重较大、日常需要挪动清洁或者调整摆放位置的家具，脚轮的选型和结构设计直接决定了挪动时的顺畅度、安装后的稳定性以及长期使用的耐用性。这款平底安装的万向脚轮，就是针对布艺、皮质沙发这类家用家具的使用场景做的适配设计，区别于工业脚轮的重载属性，它的设计重心更偏向安装便捷性、转动灵活性以及使用时的低噪音表现。

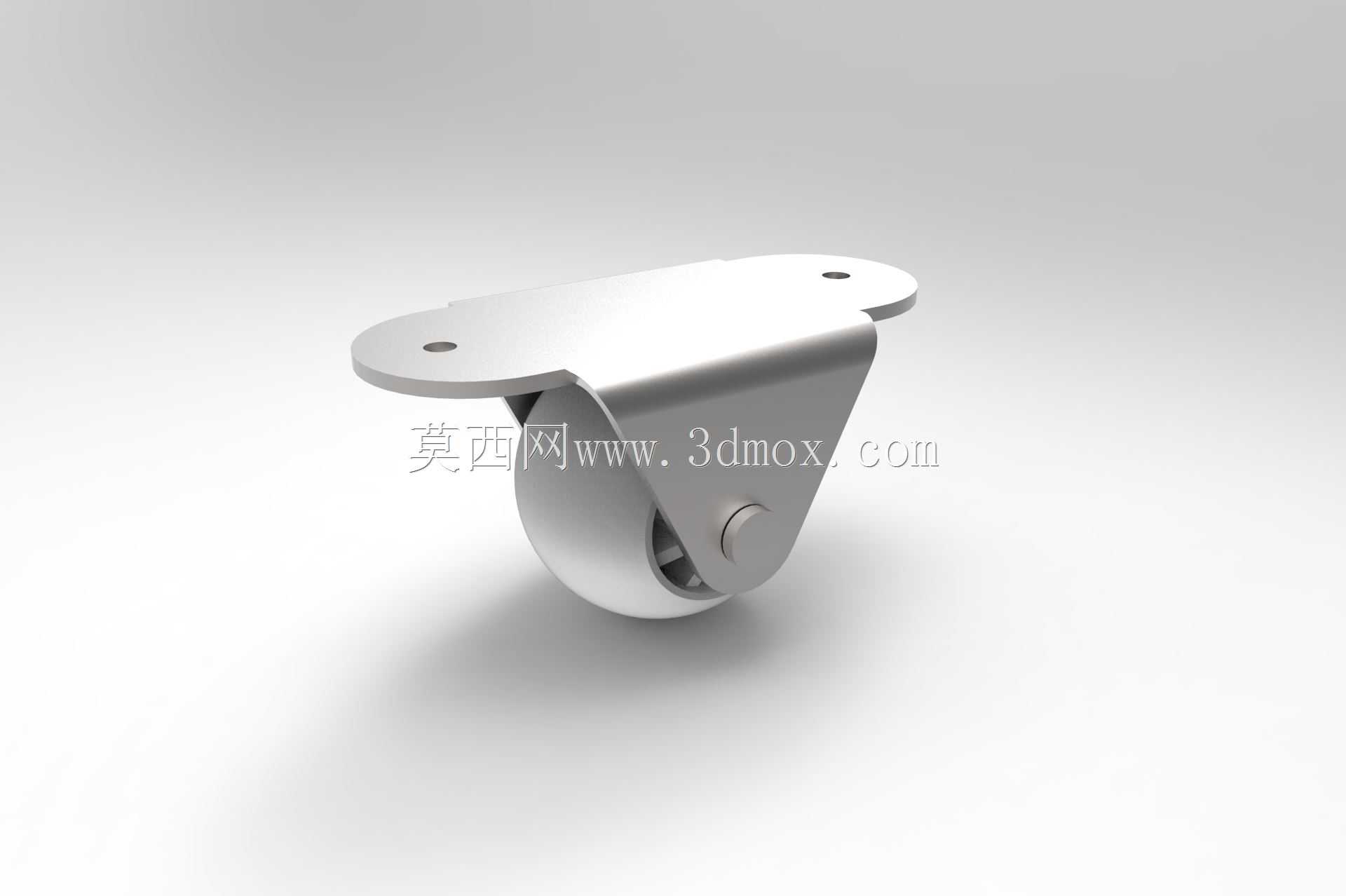

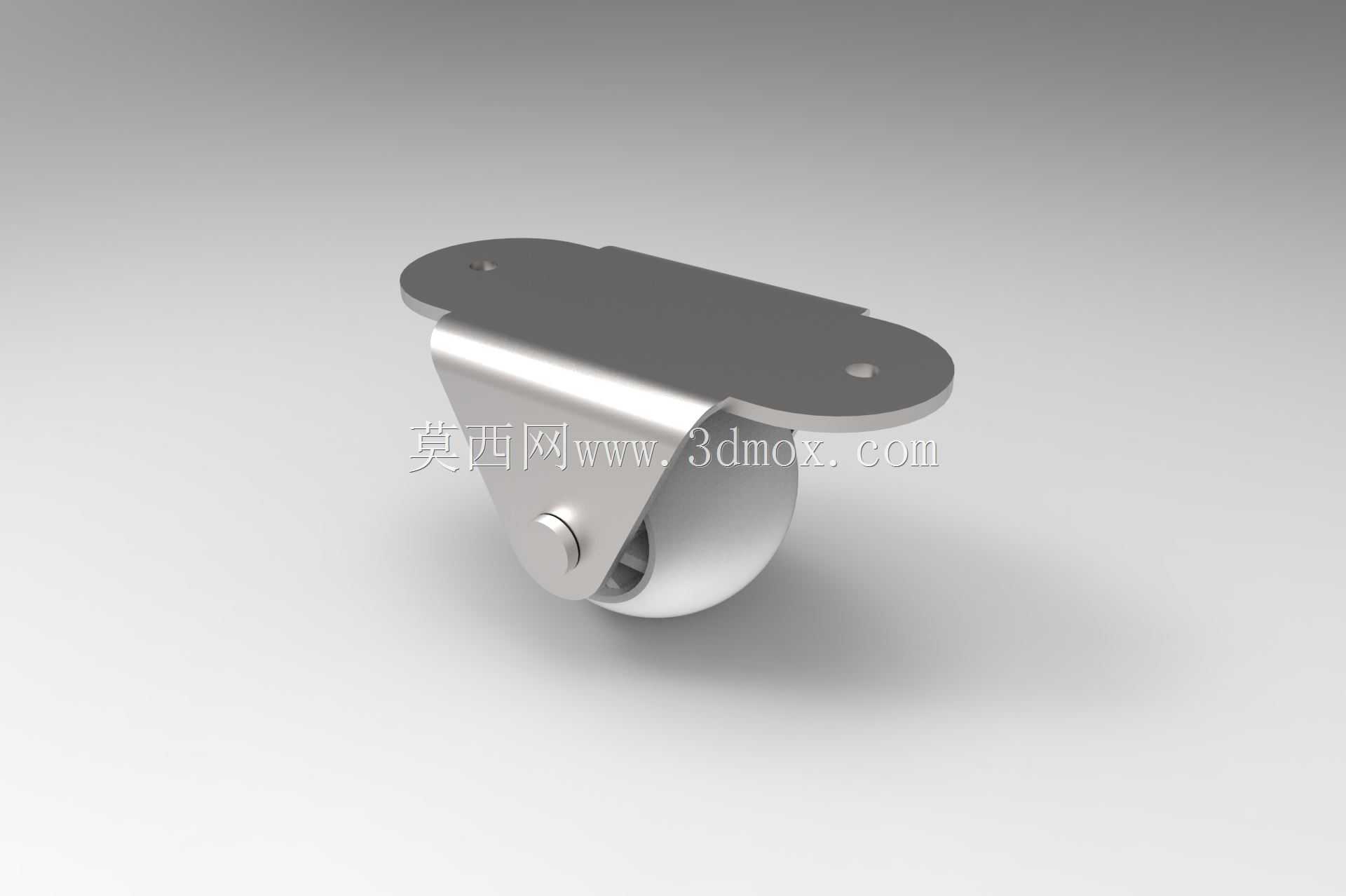

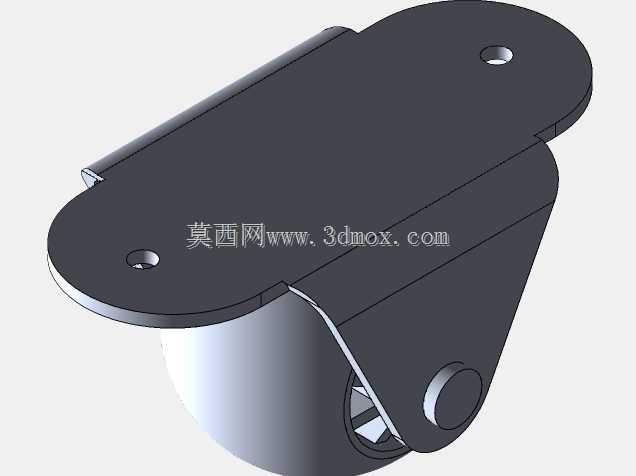

　　从实际安装边界来看，这款脚轮采用的是平板式安装结构，顶部的安装板做了两端圆弧过渡的长圆形设计，板上预留两个对称的安装孔位，安装时不需要在家具底部做复杂的沉孔或者嵌入式结构，只需要在家具底框的对应位置预留平整的安装面，用自攻螺丝或者机丝螺丝直接穿过安装孔锁紧即可，适配大多数实木、板式沙发的底部框架结构，安装板的厚度控制在合理范围，既保证安装后不会因为承重出现板面弯折，也不会因为过厚导致脚轮安装后整体突出高度过大，影响家具的离地间隙和摆放视觉效果。

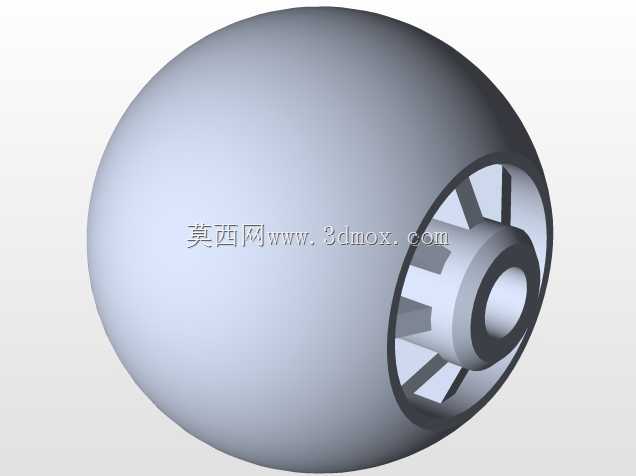

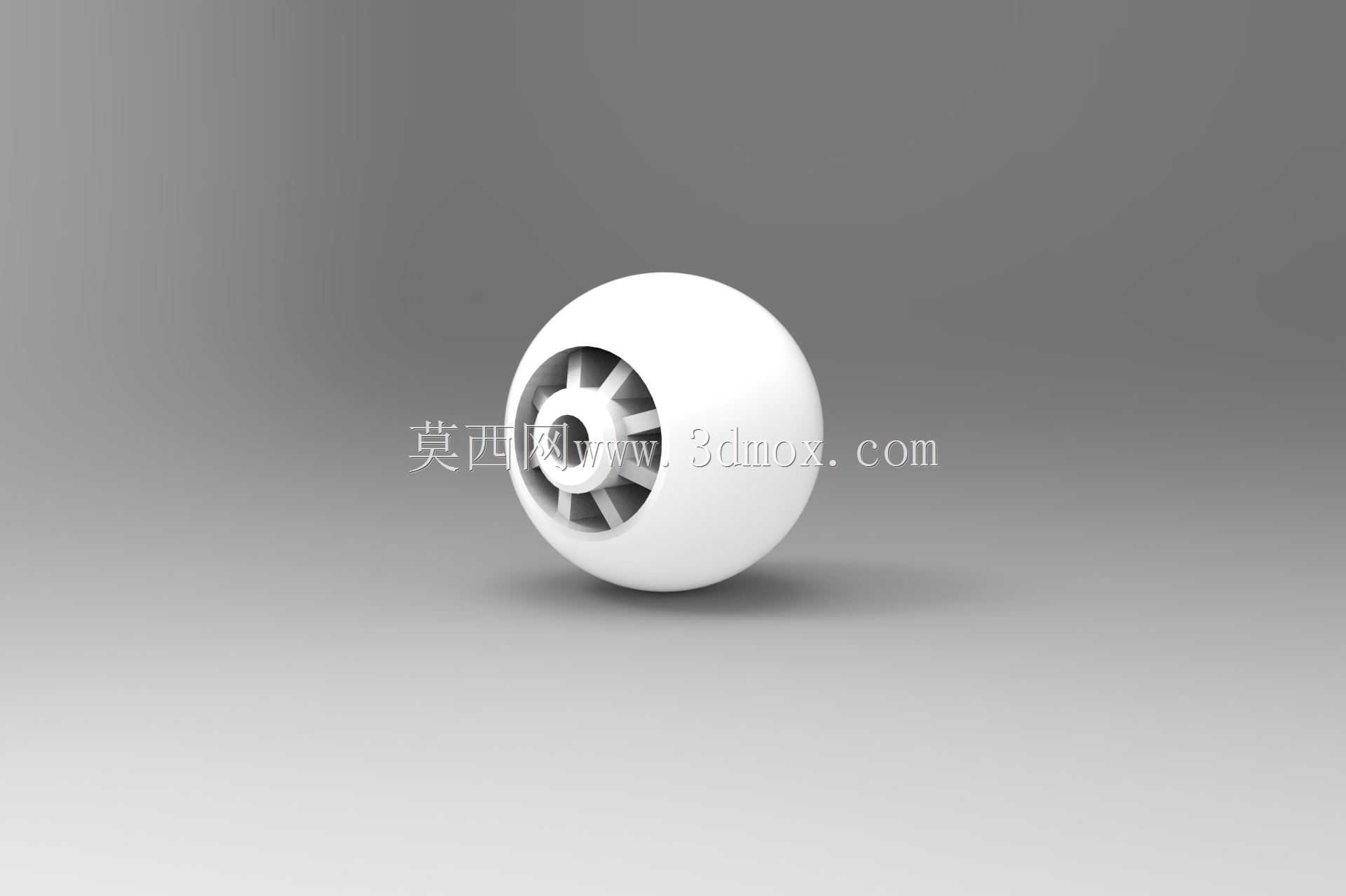

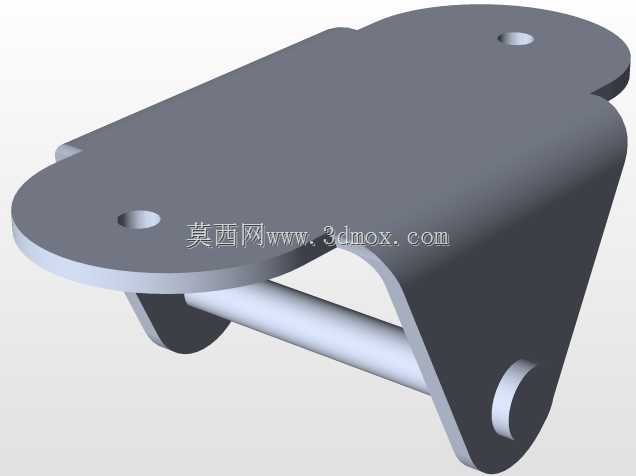

　　滚轮部分采用的是半包式结构，轮体外部的支架采用弯折成型的金属件，把滚轮的上半部分完全包裹在内，这种结构一方面可以避免日常使用时毛发、灰尘大量卷入轮轴缝隙，减少后期维护清理的频率，另一方面金属支架的结构强度足够，能够承受沙发满载时的垂直载荷，不会因为长期受压出现支架变形导致滚轮卡滞。轮体本身采用球面设计，和地面的接触面积控制得比较合理，在木地板、瓷砖、短绒地毯这些常见的家用地面材质上滚动时，不会因为接触压强过大留下压痕，同时滚动阻力小，单人就可以轻松推动满载的沙发调整位置，不需要多人抬挪。

　　万向转动的结构设计在支架和安装板的连接位置，采用铆接式的转轴结构，转轴的配合间隙经过调校，既保证360度转动时没有卡滞死角，也不会因为间隙过大出现脚轮晃动、家具摆放后偏移的问题。在实际建模过程中，轮体的弧度、支架的弯折角度、安装孔的孔位间距都是通过实物卡尺测量复刻的，每一个尺寸都对应实际量产配件的真实参数，安装孔的中心距、安装板的长宽尺寸、脚轮整体的安装高度、滚轮的直径这些关键参数，都和市面通用的同规格家具脚轮完全匹配，不管是做新家具的结构设计配套，还是做旧家具的脚轮替换适配，都可以直接调用这个模型做装配干涉检查，不需要反复调整尺寸匹配安装位。

　　从使用场景的适配性来说，这款脚轮除了用在沙发上，也可以适配茶几、移动边几、小型储物柜这类需要经常挪动的家用家具，它的转动结构没有外露的尖锐边角，日常使用时不会刮蹭到地面或者磕碰家具的其他部件，轮体的材质选择偏向静音属性，滚动时不会产生刺耳的摩擦噪音，挪动家具时不会影响室内的安静环境。在做结构设计验证时，还需要考虑脚轮的承重冗余，这款脚轮的单轮承重设计完全覆盖普通三人位沙发的单脚载荷，四个脚轮配套使用时，整体承重冗余充足，即使沙发上坐满成年人，也不会出现脚轮变形、转轴卡滞的问题。另外，支架的边缘都做了圆角处理，安装和使用过程中不会划伤安装人员或者用户的手部，细节结构的处理完全符合家用家具配件的安全要求。建模时对轮轴的配合位置、支架和安装板的铆接位置都做了细节还原，做装配仿真时可以直观看到脚轮转动时的运动轨迹，提前排查安装后是否会和家具底部的其他结构件出现运动干涉，减少实物打样时的调整次数，缩短家具产品的开发周期。
