带法兰安装座加长款塑料家具腿支撑垫

　　在民用家具、商用展陈家具的结构设计中，底部支撑脚垫是极易被忽略但直接影响使用体验的零部件，这款带法兰安装座的加长款塑料支撑垫，主要针对需要抬高柜体、椅凳底部离地间隙的使用场景设计，常见于浴室柜、阳台储物柜、户外休闲座椅这类需要规避地面积水浸泡、地面潮气侵蚀的家具产品上，也可用于小型工业设备机架的底部垫高，避免机架底面直接与地面接触产生刮擦、锈蚀。

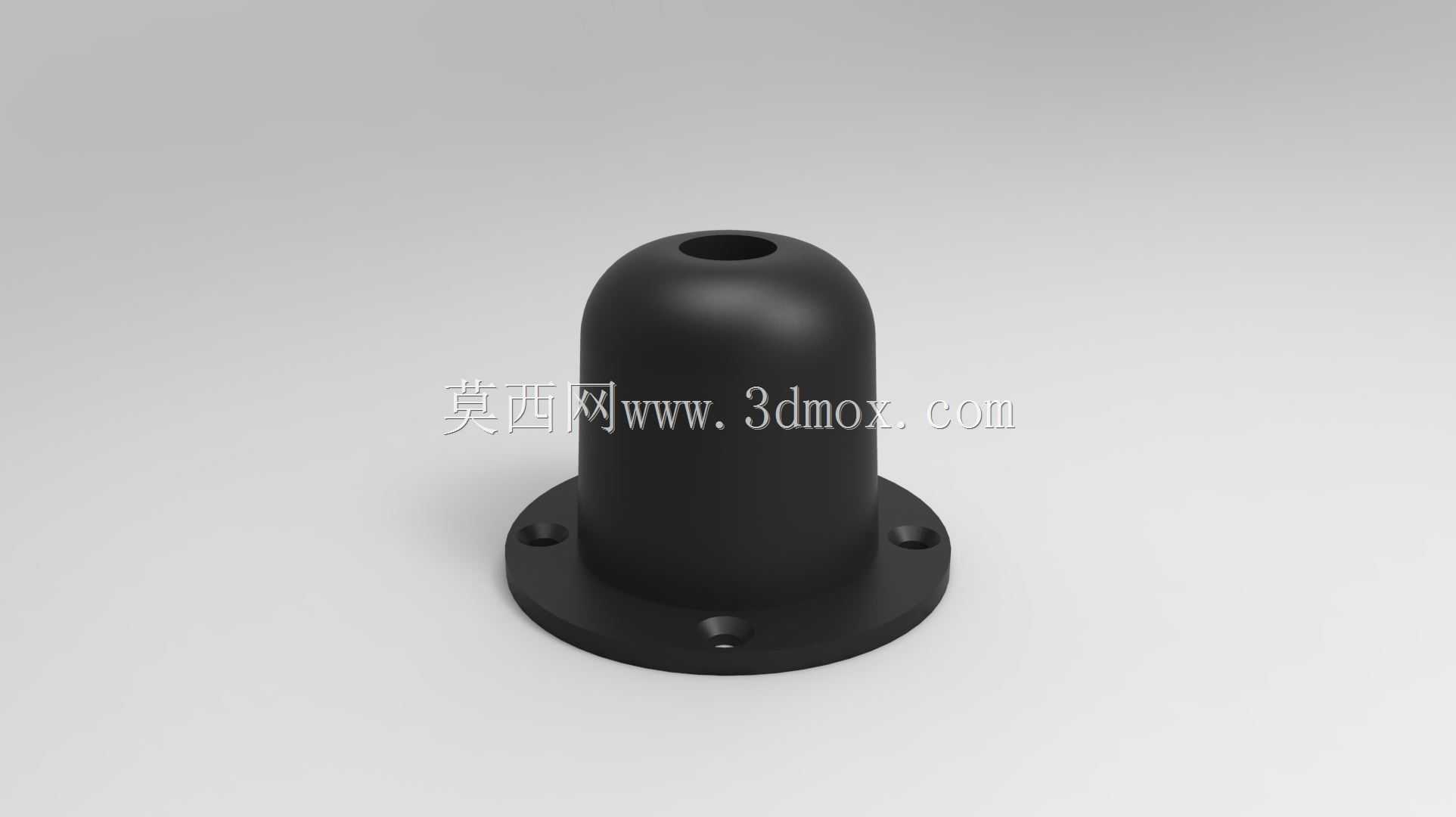

　　从实际使用功能来看，这款支撑垫首先承担竖向载荷传递的作用，家具或小型设备的竖向荷载通过垫体上部的柱身传递到底部法兰盘，再均匀分散到接触地面，相比无安装座的直插式脚垫，法兰结构的受力面积更大，单位面积地面承受的压强更低，在铺有木地板、PVC地板的室内场景使用时，不会因为局部压强过大造成地板压痕、凹陷。垫体顶部的中空开孔是安装定位结构，使用时家具腿的底端定位柱可直接插入该孔内，配合法兰盘上的三个均布安装孔，可通过自攻螺丝从法兰底面向上锁入家具腿底端的安装面，实现双重固定，避免家具挪动过程中脚垫脱落、移位。

　　设计这款零件的三维结构时，首先要匹配家具腿的安装边界：垫体上部柱身的外径需要与常见圆形家具腿的外径保持一致，保证安装后外观协调无突兀感，柱身的高度根据常规垫高需求设定，足够让家具底部与地面留出足够的通风间隙，避免地面潮气长期闷在家具底面造成板材发胀、金属件锈蚀。顶部的安装孔深度需要匹配家具腿底端定位凸台的常规长度，孔径与凸台采用小间隙配合，既保证安装时可以顺利对位，又不会因为间隙过大造成家具腿晃动。底部法兰盘的直径设计需要兼顾受力分散与外观协调性，三个安装孔采用120度均布的排布方式，保证锁付螺丝后受力均匀，不会出现单侧受力翘起的问题，安装孔的沉台设计可以让螺丝头完全埋入法兰盘内部，避免螺丝头凸出刮伤地面，同时也能防止螺丝长期与地面摩擦出现松动、锈蚀。

　　垫体的外形过渡处全部采用圆角设计，柱身与法兰盘的衔接位置做了大圆弧过渡，一方面是为了降低塑料注塑成型时的应力集中问题，避免零件受载时在衔接位置出现断裂，另一方面圆弧过渡的外观更柔和，不会因为尖锐棱角在安装、挪动过程中划伤操作人员或者用户。柱身顶端的开孔边缘也做了倒角处理，方便家具腿的定位凸台顺利插入，减少安装时的对位难度。材质选用具备一定韧性与耐磨性能的硬质塑料，既可以保证长期承受竖向载荷不会出现过度压缩变形，又能在地面不平整时产生微量形变，保证四个脚垫都能与地面充分接触，避免家具放置后出现晃动。

　　在实际选型匹配时，需要注意三个安装边界：首先是顶部开孔的内径要与家具腿底端的定位凸台外径匹配，间隙控制在0.1-0.2mm为宜，过大会造成晃动，过小会导致安装困难；其次是法兰盘上的安装孔中心距要与家具腿底端的螺丝孔位对齐，避免出现锁付偏差；最后是垫体的总高度要匹配所需的垫高尺寸，若需要更高的垫高量，可在该结构基础上加长柱身尺寸，但需要同步校核柱身的压杆稳定性，避免载荷过大时柱身出现弯折变形。在三维建模过程中，需要重点关注拔模角度的设置，柱身外表面、法兰盘外圆、安装孔内壁都要设置合理的拔模斜度，保证注塑生产时可以顺利脱模，同时所有壁厚要保持均匀，避免出现壁厚差过大造成的缩痕、气泡等成型缺陷，三个安装孔的位置度需要严格控制，保证与家具腿的安装孔位完全互换。
