多款浸入式块加热器加热管组件三维设计

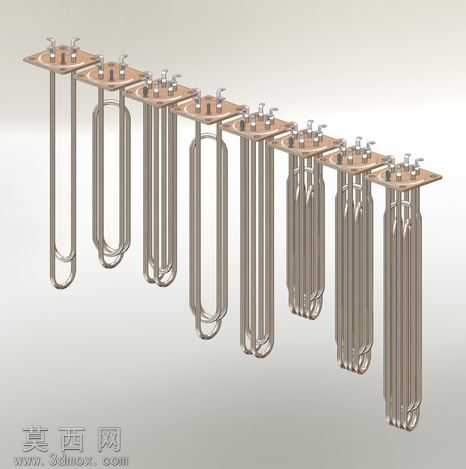

本套三维模型围绕工业换热场景常用的块式浸入加热器展开设计，完整还原了多款不同功率、不同换热面积规格的加热管组件结构，建模过程严格遵循电热元件的实际生产工艺逻辑，保证各部件尺寸比例、装配关系完全符合真实产品的设计规范。建模阶段首先完成法兰安装基座的结构搭建，精准还原基座上的接线端子固定位、安装固定孔位、密封压合结构的细节，保证基座与加热管的衔接位置完全贴合实际装配要求，不存在结构干涉问题。随后针对不同规格的加热管主体进行建模，分别还原了单U型、双U型、多管并联型等不同排布形式的加热管结构，每款加热管的弯折弧度、管体间距、端部焊接位置都做了精细化处理，管体表面赋予哑光金属不锈钢材质，还原真实加热管的金属质感，法兰基座部分做了铜质导电端子与不锈钢基体的材质区分，接线端子的紧固螺母、压片等细小零件也逐一建模还原，保证整体模型的细节完整度。渲染阶段采用柔和的均匀打光方案，清晰展现不同规格加热管的结构差异，金属材质的反光度、粗糙度参数经过反复调试，既体现金属部件的质感，也不会因为过强反光遮挡结构细节。整套设计覆盖了从小功率单管到大功率多管并联的多款加热器结构，可直接用于换热设备的配套选型参考、加热模块的装配模拟，也可作为电热元件设计的结构参考素材，各部件均为可编辑的参数化结构，能够根据实际功率需求、安装尺寸要求快速调整管体长度、管体数量、法兰尺寸等参数，适配不同的储液容器加热、流体管路加热等应用场景，模型装配逻辑清晰，各部件的配合公差符合机械加工与装配的实际要求，不存在无法落地的虚构结构。
