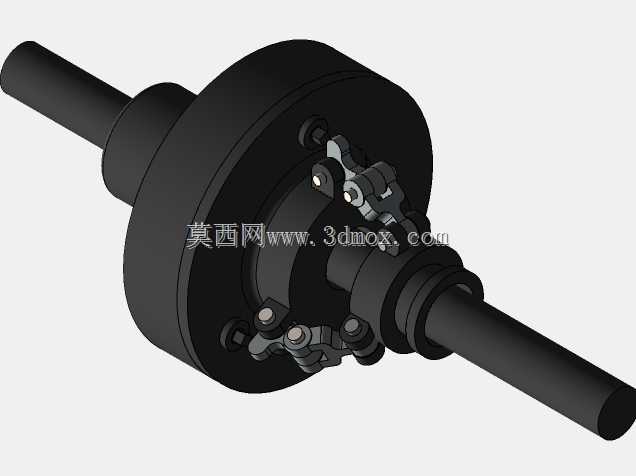

在商用车传动系统、重载工程机械的动力传输链路里,这类多片摩擦式离合结构一直是大扭矩传递场景下的核心选型方向,和单片干式离合器相比,它的摩擦接触面积是沿轴向叠层分布的,不需要放大摩擦片径向尺寸就能获得数倍的结合摩擦力,在径向安装空间受限的动力舱布局里优势格外明显。从实际装车和设备配套的工况来看,它的核心作用是在动力输入轴持续运转的状态下,实现输出端的平稳结合与彻底分离,满足车辆起步平顺挂挡、工程机械作业时动力不中断切换负载的需求,尤其在需要高扭矩输出的矿用设备、重型机床主轴传动单元里,多片结构的热容量更大,长时间半联动结合时的热衰减幅度远低于单片结构,能持续维持稳定的摩擦系数,避免传递扭矩出现大幅波动。

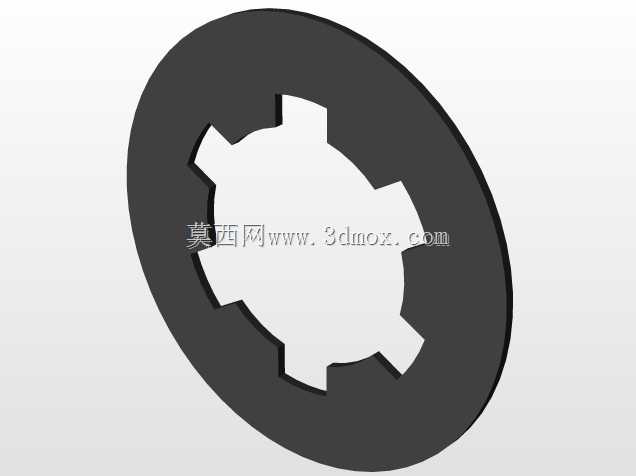

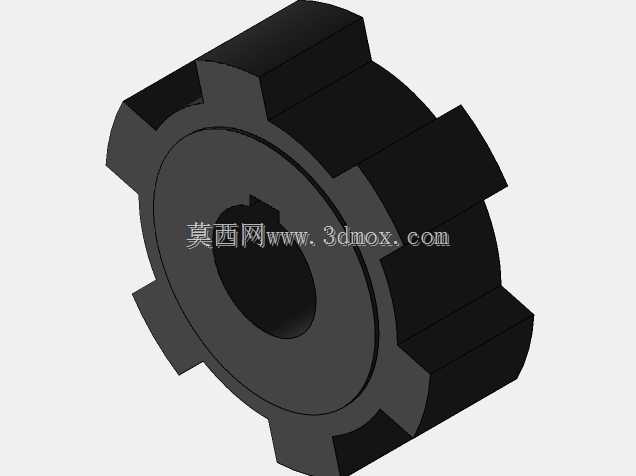

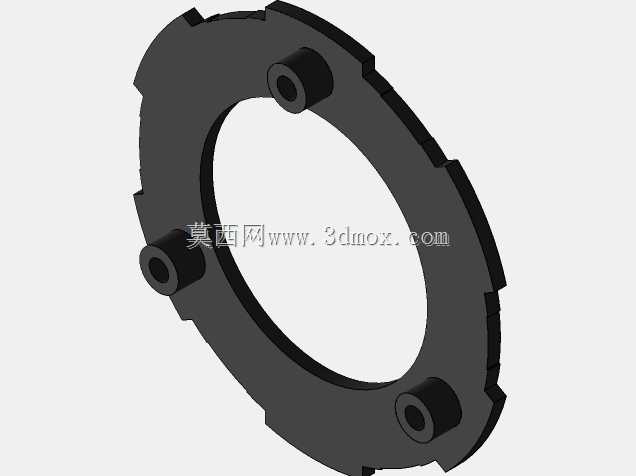

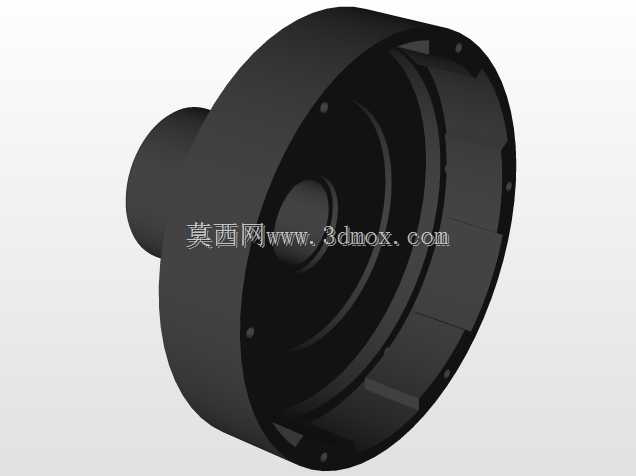

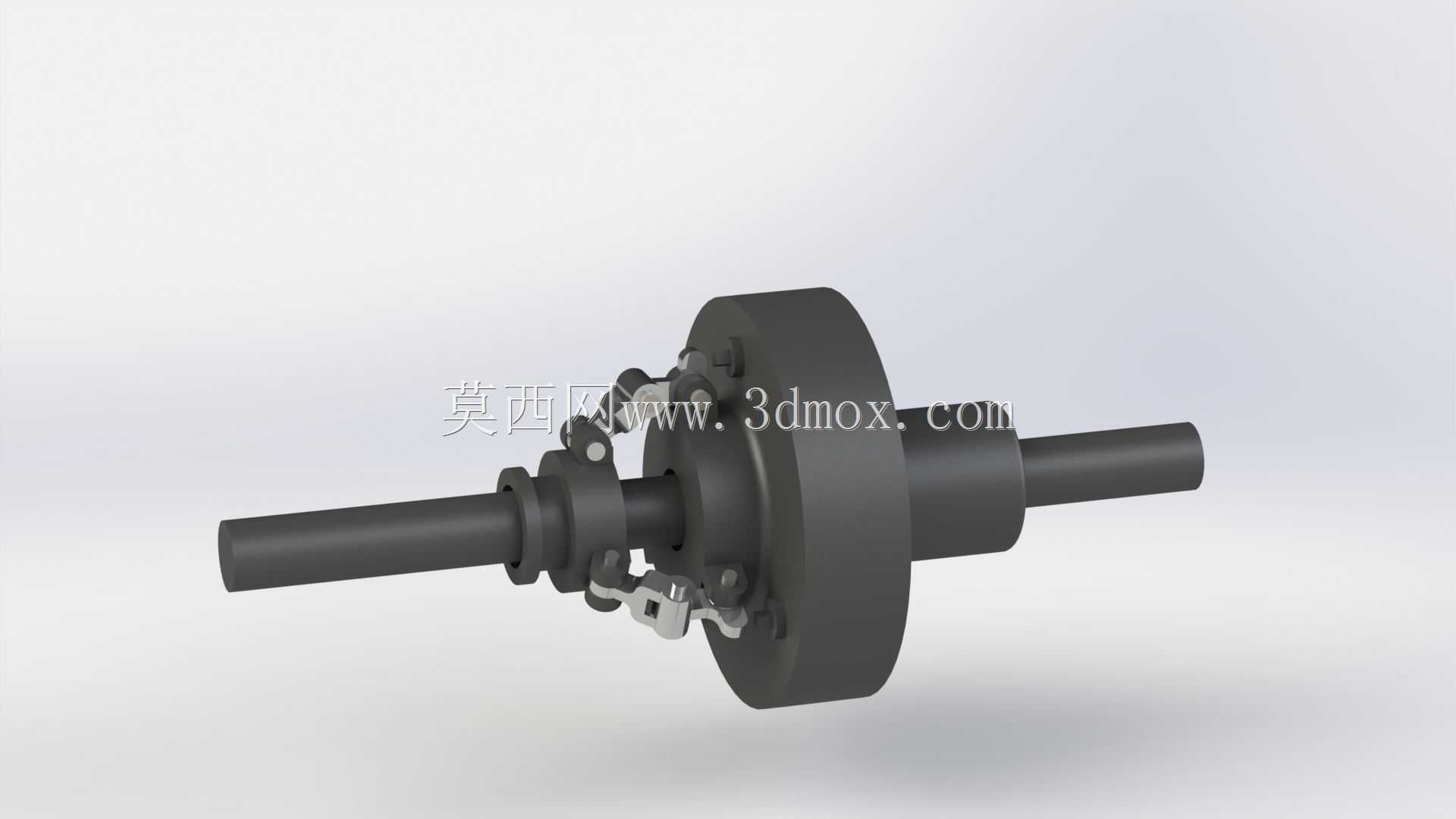

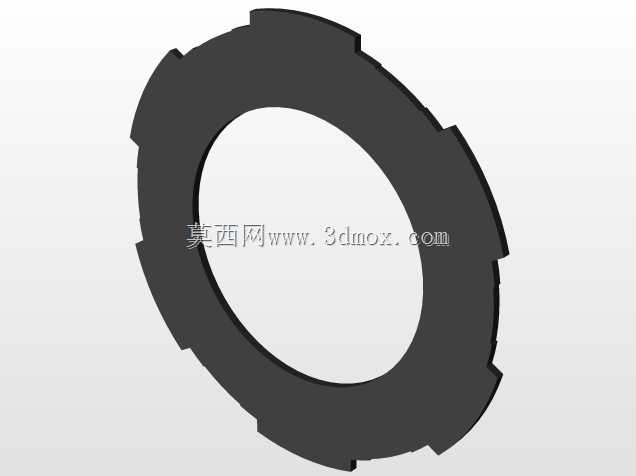

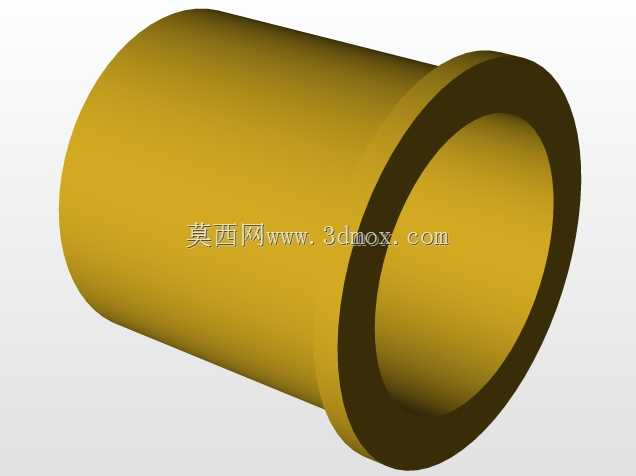

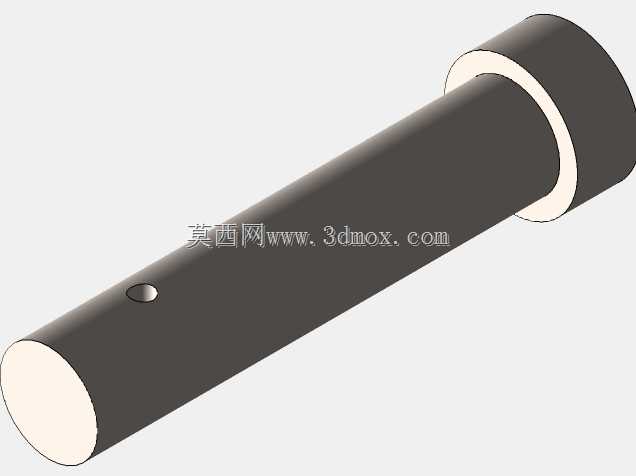

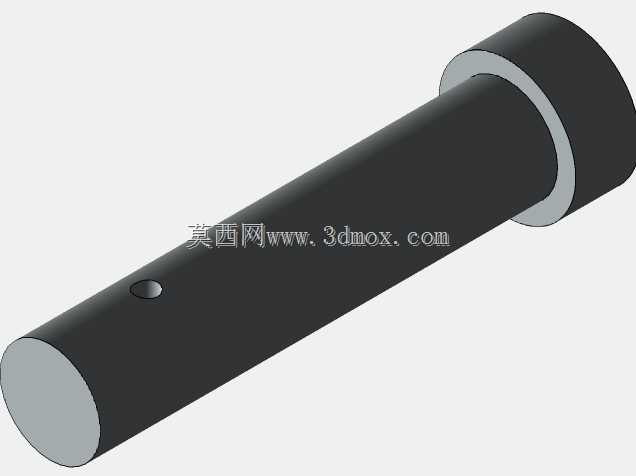

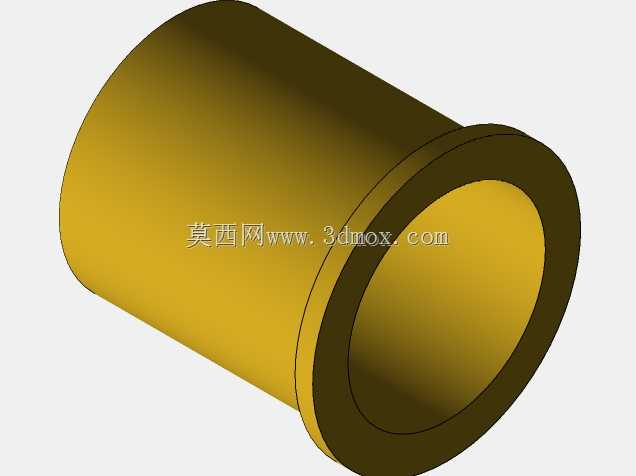

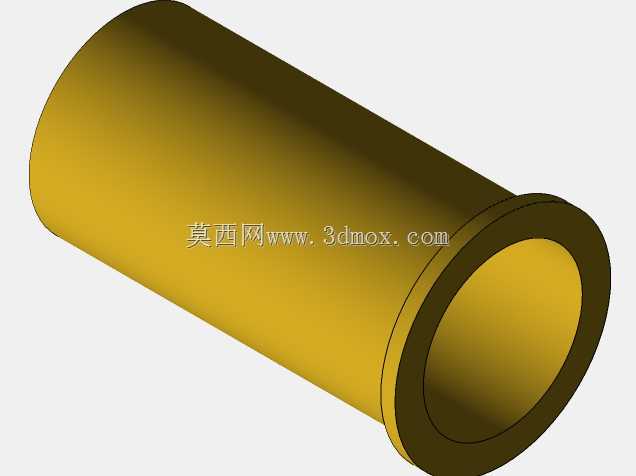

做这套结构的三维建模时,首先要捋清的是动力传递的路径逻辑:输入侧的动力通过轴端花键传递到主动摩擦片组,每片主动片的外齿都和离合器外壳的内花键槽嵌合,能沿轴向自由滑动,从动摩擦片的内齿则和输出轴的花键配合,同样保留轴向滑移余量,当压紧机构沿轴向施加压力时,交错叠放的主从动片被压合在承压盘上,依靠片与片之间的静摩擦力把输入扭矩完整传递到输出轴,压力卸除时各摩擦片在分离弹簧的作用下自动脱开,主从动件之间保留均匀间隙,彻底切断动力传输,避免带排扭矩导致的输出端拖滞问题。
建模过程中需要重点控制的尺寸边界首先是轴系的同轴度,输入轴与输出轴的公共轴线必须和离合器壳体、压紧机构的回转轴线完全重合,否则结合过程中会出现摩擦片偏磨,局部接触压力过大导致烧片,同时轴向的安装尺寸要严格匹配动力舱的预留空间:压紧机构处于完全释放位置时,离合器总成的轴向总长度不能超出安装边界,压合状态下的轴向压缩量要和摩擦片组的总间隙匹配,既不能因为间隙过小导致分离不彻底,也不能因为间隙过大造成压紧行程不足、摩擦片压合力不够出现打滑。摩擦片的沟槽设计也是结构重点,表面的径向油槽一方面能在湿式工况下让冷却润滑油顺利流过摩擦面,带走结合过程中产生的摩擦热,另一方面能在分离时快速破坏片间的油膜张力,让各片彻底分离,减少空转状态下的拖拽阻力。

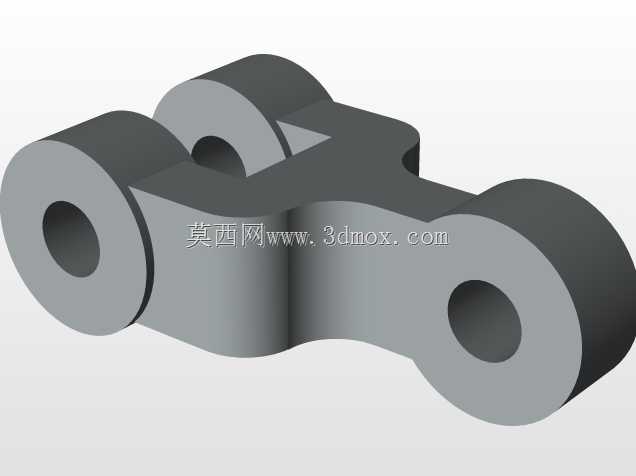

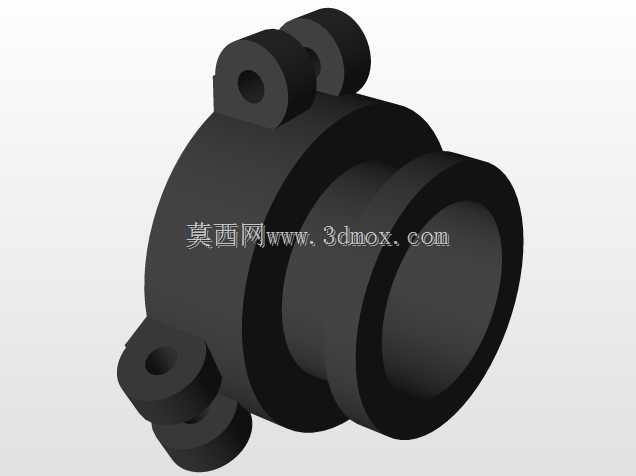

从安装适配的角度看,这套结构的两端轴伸直径、键槽尺寸都要和上下游的传动部件匹配,外壳的安装法兰定位止口需要和动力端的壳体止口保持公差配合,保证整体装配后轴系的径向跳动控制在允许范围内,避免高速运转时出现不平衡振动。压紧机构的杠杆比设计需要匹配操纵系统的输出力,在保证摩擦片获得足够正压力、满足额定扭矩传递要求的前提下,尽可能降低操纵端需要施加的作用力,不管是机械拉杆操纵还是液压助力操纵,都能让离合动作更轻便,降低操作人员的劳动强度。另外摩擦片的叠片数量不是随意增减的,要根据目标传递的额定扭矩、摩擦片的摩擦系数、平均摩擦半径计算所需的总压紧力,再结合单片摩擦面的许用比压确定合适的片数,片数过多会导致分离行程变大,各片之间的间隙均匀性难以控制,反而容易出现分离不彻底的问题,片数过少则需要更大的压紧力,会加剧操纵机构和摩擦片的磨损,缩短整体使用寿命。在实际工况验证中,还要考虑摩擦片磨损后的间隙补偿问题,结构里预留的调整垫片或者自动补偿间隙结构,能在摩擦片出现正常磨损后,始终保证分离间隙处于设计范围内,不需要频繁人工调整维护,降低设备的运维成本。
