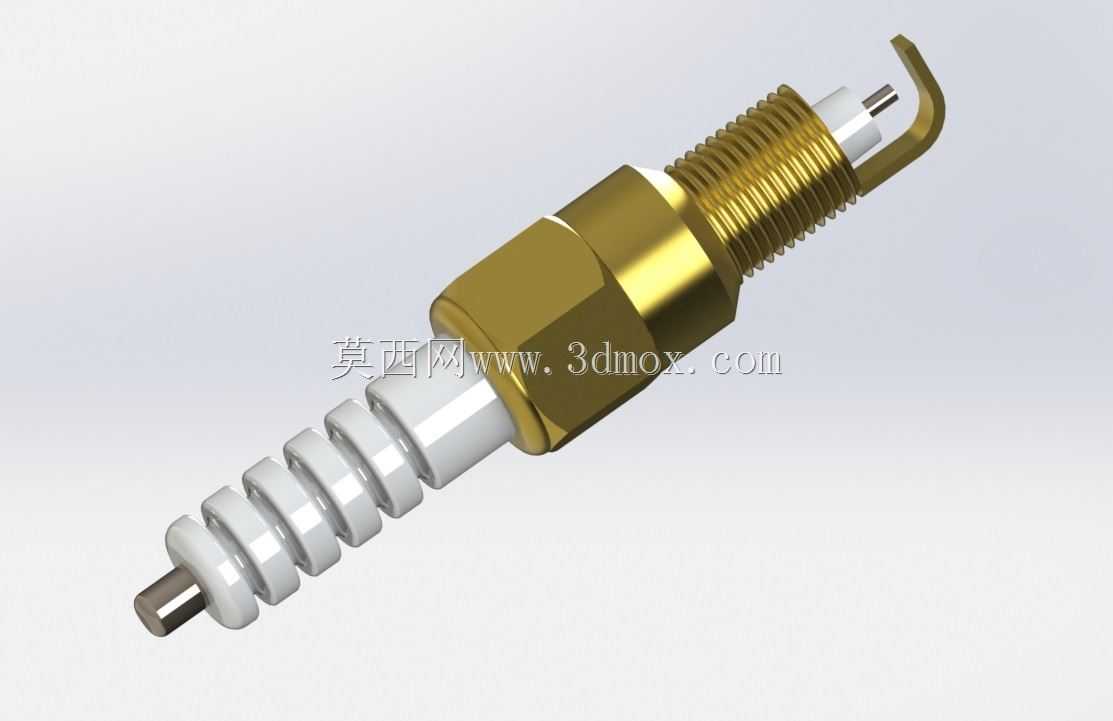

内燃机点火用火花塞结构三维数模

　　做内燃机相关配套设计快十二年，经手的点火系统零部件数模少说也有上百套，火花塞这个看着结构不复杂的小零件，实际建模的时候要抠的细节真的不少。很多刚入行的工程师觉得火花塞不就是个带螺纹的金属件加个瓷柱，真到做整机装配干涉检查、点火性能匹配的时候，才知道每一段尺寸的公差、每一处结构的倒角，都直接影响整机的运行稳定性。

　　先从实际应用场景说，这类侧电极折弯结构的火花塞，大多适配小排量通用汽油机，不光是家用摩托车、便携发电机组，很多园林机械里的割草机、高压打药机的动力端，用的都是同规格的点火部件。日常做动力舱布局的时候，首先要卡的就是安装边界：这个数模里的螺纹段是标准M14×1.25规格，这是国内小排量汽油机最通用的安装尺寸，建模的时候特意把螺纹收尾的退刀槽位置留了1.5mm的安全距离，避免装配的时候螺纹拧到底和缸盖安装面出现硬干涉，很多新手建模容易把螺纹直接扫到六角法兰面，实际加工的时候根本做不出来，装配的时候还会顶坏缸盖的密封铜垫。

　　再说到功能特性，火花塞核心的作用就是把高压线圈送来的脉冲高压电放电，击穿电极间的空气产生电火花，引燃气缸内的混合气体。这个数模里的中心电极和侧电极的间隙留的是0.7mm，这个数值不是随便定的，是匹配常规12V点火系统的通用间隙，要是间隙做小了，火花能量不够，冷机启动容易淹嘴子；间隙做大了，高速工况下高压电容易击穿绝缘层出现失火。中心电极的镍基合金材质在建模的时候虽然不用赋材料属性，但结构上特意把电极伸出陶瓷端面的长度控制在1.2mm，这个伸出量直接影响火花塞的热值匹配，伸太长容易积碳，伸太短火焰核传播距离不够，燃烧效率上不去。

　　设计思路上，这个数模把几个容易被忽略的工艺细节都做出来了：六角安装面的对边尺寸是16mm，刚好匹配常规火花塞套筒的尺寸，六角和螺纹段之间的密封法兰做了0.3mm的倒角，用来压装密封垫圈，避免缸内漏气；尾部的绝缘瓷体做了五道伞棱结构，别小看这几道棱，不光是增加爬电距离，避免高压电在瓷体表面出现闪络，实际装配的时候，这几道棱还能和点火线圈的橡胶护套形成过盈配合，防止机舱里的灰尘、水汽进到接线端造成接触不良。瓷体和金属壳体的连接位置做了滚花压装结构，这个位置是整个火花塞受力最复杂的地方，既要保证金属壳体和陶瓷之间的密封性能，还要承受气缸内燃烧时的爆发压力，建模的时候把滚花的齿深做了0.2mm，和实际冷压装配的过盈量匹配，不会出现后期壳体脱落的问题。

　　说回安装边界的细节，侧电极的折弯角度是特意校核过的，折弯后电极端面和中心电极完全对正，侧电极的外边缘没有超出螺纹的大径范围，这样装配的时候，火花塞拧进缸盖的过程中，侧电极不会和缸盖的火花塞安装孔壁发生刮蹭，很多副厂件做的时候折弯角度不准，侧电极歪出去一点，拧的时候就会把孔壁的铝屑刮到气缸里，造成拉缸的隐患。尾部的接线端子做了卡簧槽结构，不管是插压线式的点火线还是卡扣式的线圈接头，都能卡紧，不会因为发动机的震动出现松脱。

　　平时做教学案例或者选型参考的时候，这个数模的结构完整度足够用，所有的配合面、安装尺寸都是按实际量产件测绘来的，没有做简化处理，不管是做缸盖的安装孔位校核，还是做点火系统的运动仿真，都能直接用，不用再二次补结构。很多网上能找到的火花塞数模要么把瓷体的伞棱简化成光杆，要么把螺纹做成装饰面，真到出工程图或者做装配模拟的时候根本用不了，这个数模里的每一段特征都是对应实际加工工序的，从冷镦壳体、车削螺纹、压装陶瓷、焊接电极到折弯侧电极，每一步工艺对应的结构都有体现，对刚接触内燃机零部件设计的工程师来说，也能通过这个数模搞清楚火花塞的实际装配逻辑和尺寸匹配要点。
