十字滑块式刚性万向联轴器结构设计

　　在各类需要补偿两轴轴线偏角的传动场景中，这类刚性万向联轴器是应用极为广泛的基础传动部件，区别于弹性联轴器依靠弹性元件补偿偏移的结构，它完全依靠金属构件的机械铰接实现角度补偿，能够传递更大的额定扭矩，在重载传动工况下的可靠性表现更突出。

　　从实际应用场景来看，这类结构常见于汽车转向系统的传动轴段、冶金设备的辊道传动、工程机械的动力传输链路，以及各类需要在轴系存在安装偏角、运行中轴间角度动态变化的设备中——比如农用机械的行走传动部分，机架在颠簸工况下会产生持续形变，固定轴系无法适应这种动态角度偏移，万向联轴器的铰接结构就能在两轴夹角持续变动的状态下保持稳定的扭矩传递，不会出现卡滞或传动中断的问题。

　　从功能特性上看，它的核心作用是实现两相交轴之间的动力连接，允许被连接的两根轴在一定角度范围内存在相对偏斜，这个偏角范围通常根据结构加工精度不同，可在5°到45°之间调整，完全能覆盖绝大多数工业设备的安装误差补偿需求和运行角度变动需求。和其他联轴器相比，它没有缓冲减振的弹性元件，因此传动过程中不存在弹性滞后导致的传动精度损失，适合对传动同步性有一定要求、但存在轴系偏角的刚性传动场景。

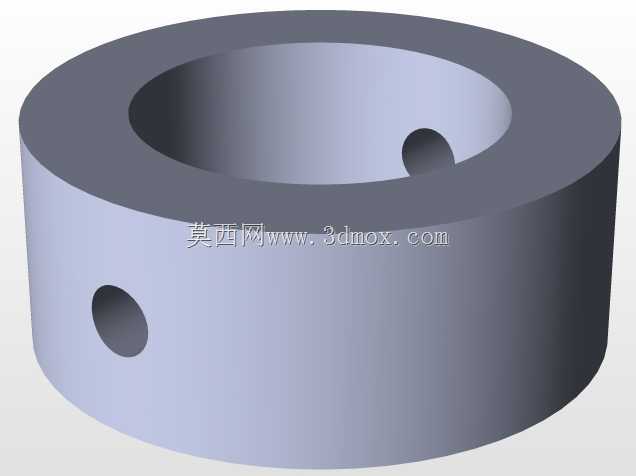

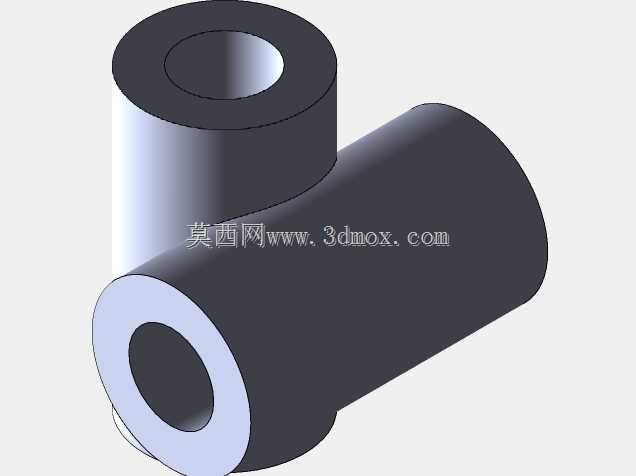

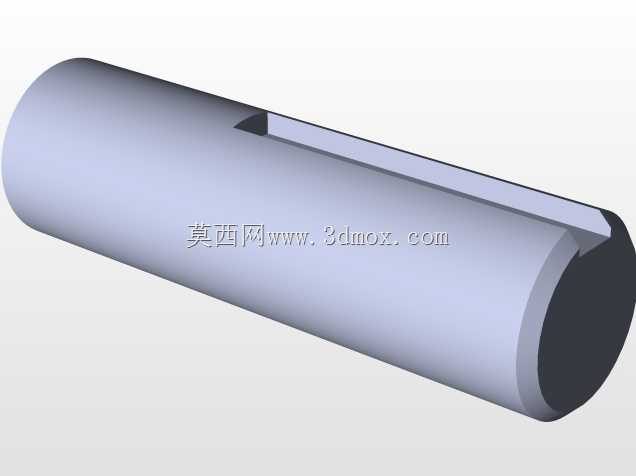

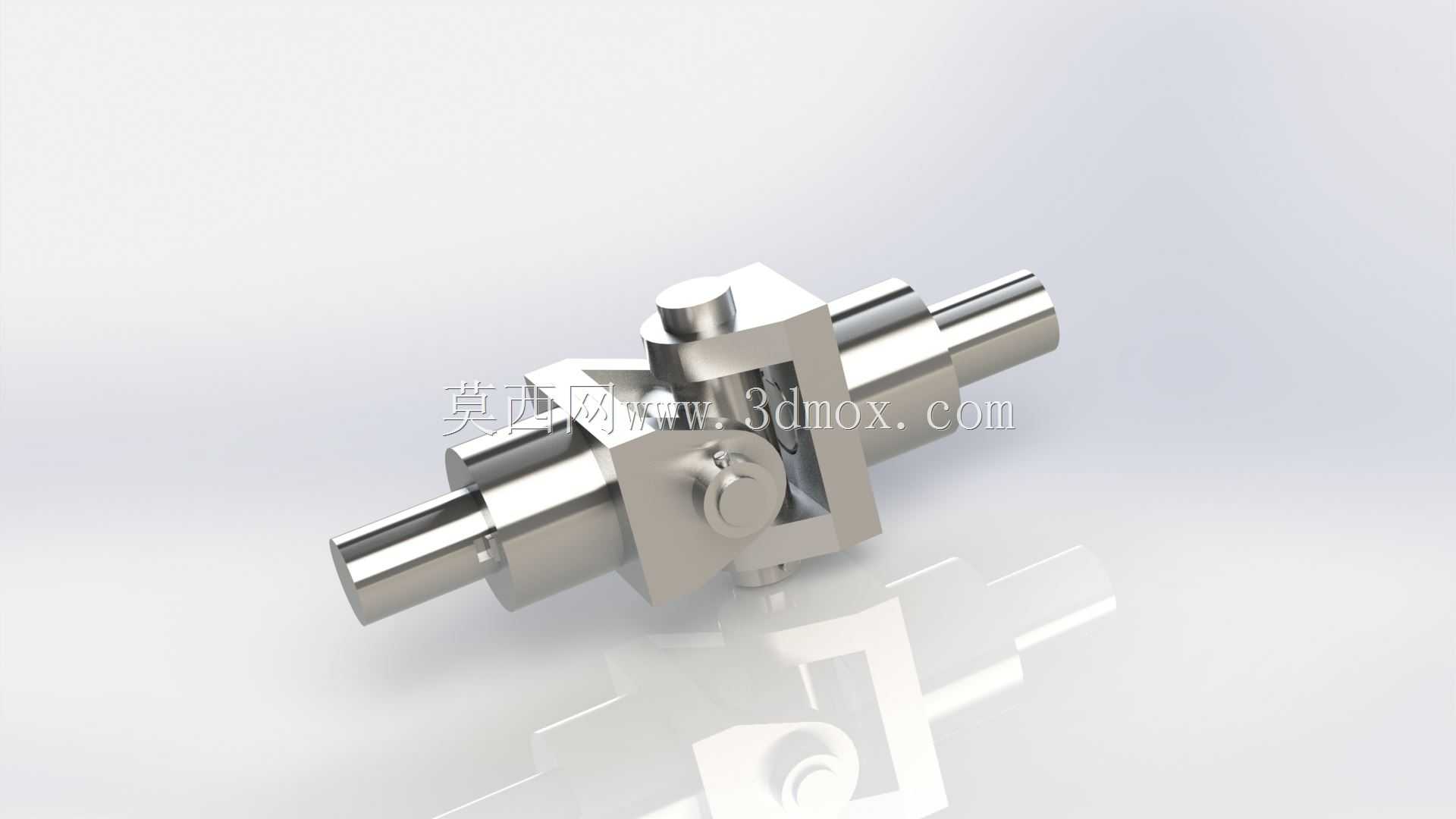

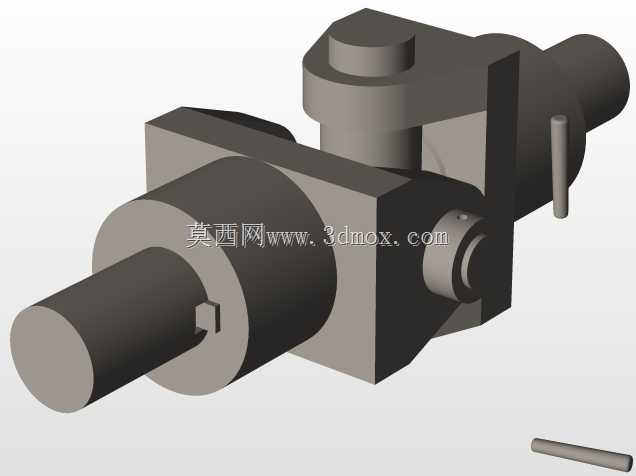

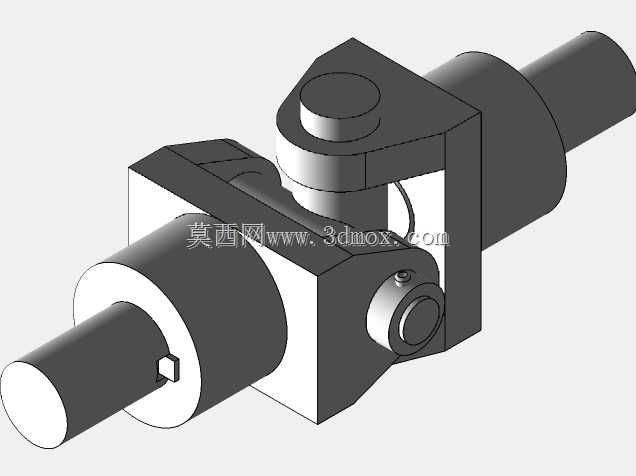

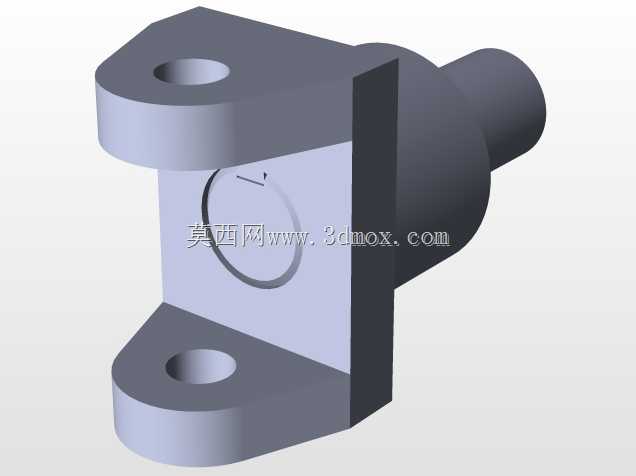

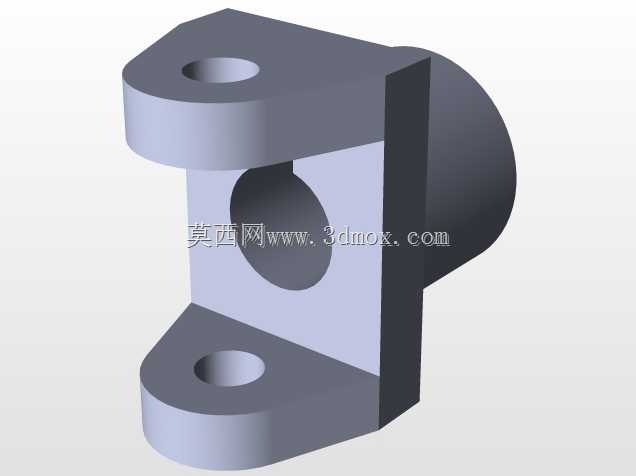

　　拆解其结构设计逻辑，整个部件由两个叉形接头、一个中心十字块、两组连接销组成：两个叉形接头分别通过键连接固定在两根待连接的轴端，叉头的内孔与十字块的两个互相垂直的轴臂通过销连接形成铰接副，两组铰接副的轴线呈十字形垂直分布，这也是它能实现角度补偿的核心——当两根轴存在轴线夹角时，十字块可以绕两组铰接轴分别转动，自动适配两轴的角度偏差，同时保持扭矩的连续传递。设计过程中需要重点关注铰接副的配合间隙，间隙过大会导致传动回程差增大，高速传动时还会产生冲击振动；间隙过小则会在大角度偏转时出现卡滞，加剧铰接面的磨损，通常铰接面会做表面淬火处理提升耐磨性能，部分重载型号还会在铰接位置设计油槽，方便定期加注润滑脂降低磨损速率。

　　关于安装边界与尺寸适配，这类联轴器的径向尺寸主要由十字块的直径和叉头的外形尺寸决定，选型时需要预留足够的径向安装空间，避免和周边的机架、护罩产生干涉；轴向尺寸则需要根据两轴端的预留间距确定，叉头的轴孔直径要和待连接轴的轴径匹配，键槽尺寸符合对应轴的平键标准，安装时要保证两个叉头的铰接轴线和十字块的轴臂完全对正，强行偏心安装会大幅加剧部件磨损，甚至在运行中出现销断裂的失效问题。需要注意的是，单台这类万向联轴器在传递扭矩时，主动轴匀速转动的情况下从动轴会产生周期性的转速波动，偏角越大转速波动越明显，因此在对传动平稳性要求较高的场景中，通常会成对使用这类联轴器，通过合理布置中间轴的相位抵消转速波动，保证传动的平稳性。

　　从建模实现的角度，绘制这类部件的三维模型时，需要重点保证铰接副的同轴度约束，十字块的两个垂直轴臂的轴线必须保证空间垂直且相交于一点，叉头的销孔轴线要和轴孔轴线垂直相交，否则在做运动仿真时会出现装配过约束、无法实现角度偏转的问题；同时要注意各部件的倒角、退刀槽等工艺结构的还原，这些细节不仅影响模型的真实感，也直接对应实际加工的工艺可行性，比如叉头的铰接孔位置需要设计足够的壁厚，保证销连接的强度能够承受额定扭矩的载荷，避免运行中出现叉头断裂的失效问题。
