工业级钢丝钳夹持剪切工具结构设计

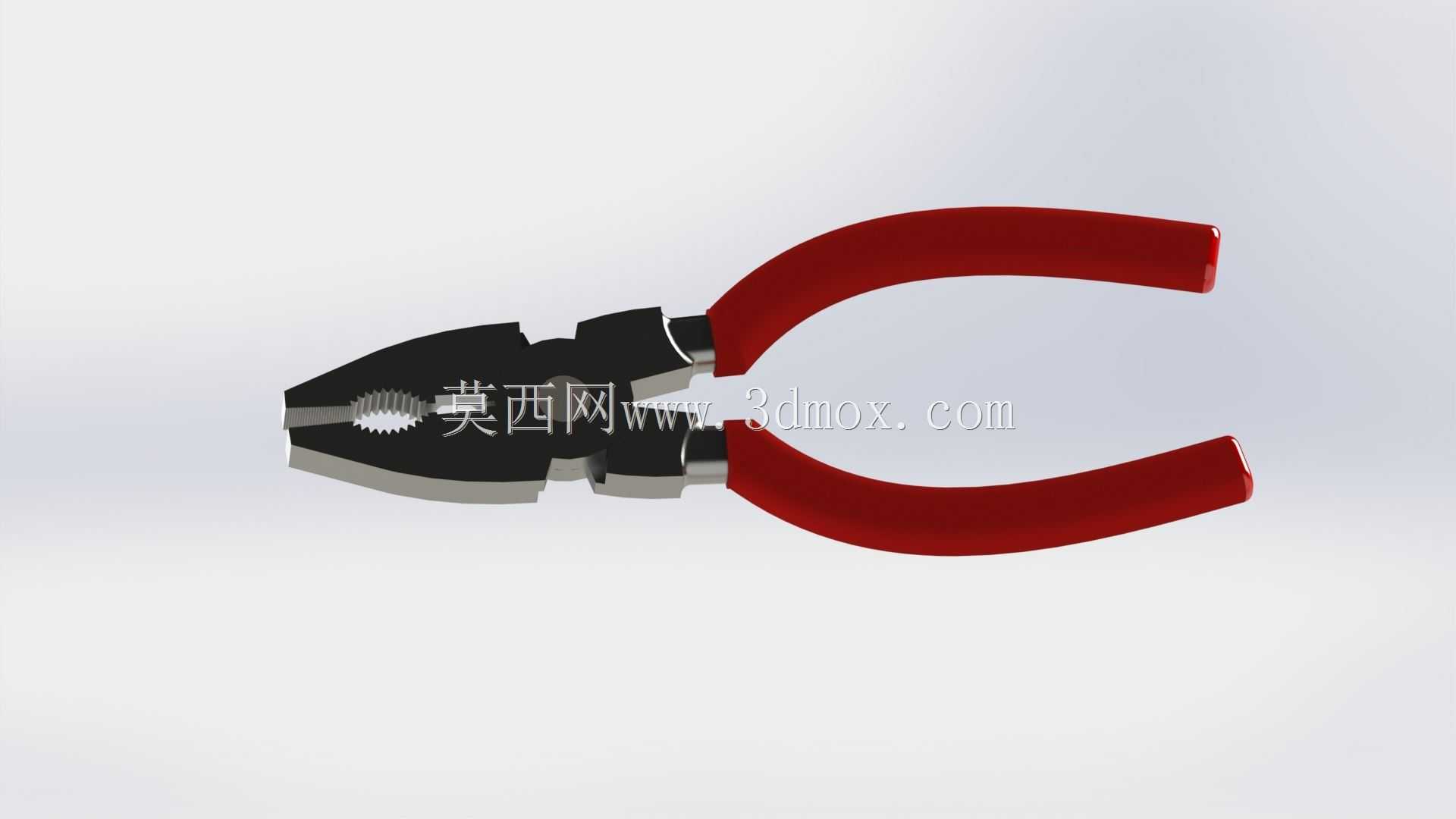

　　在设备装配、机电维修、五金加工、线路布设等各类现场作业场景里，钢丝钳是一线操作人员随身携带的高频使用工具，其结构设计的合理性直接决定作业效率、操作疲劳度与使用寿命。这款钳具的结构设计完全贴合手动工具的人机工程逻辑，钳头部分整合了多组功能区域：刃口区域采用斜面对接结构，可对直径6mm以内的硬态金属线材、4mm以内的软态铜铝线材实现齐平剪切，剪切过程中刃口咬合间隙控制在0.02mm以内，避免出现线材剪不断、切口带毛刺的问题；钳口的齿纹区域分为平齿与圆弧齿两段，平齿段可夹持厚度0.5mm至12mm的平板类、方条状工件，夹持时的静摩擦力可承受120N的轴向拉力不打滑，圆弧齿段则适配直径3mm至10mm的圆棒、管材类工件，在拧动螺栓、

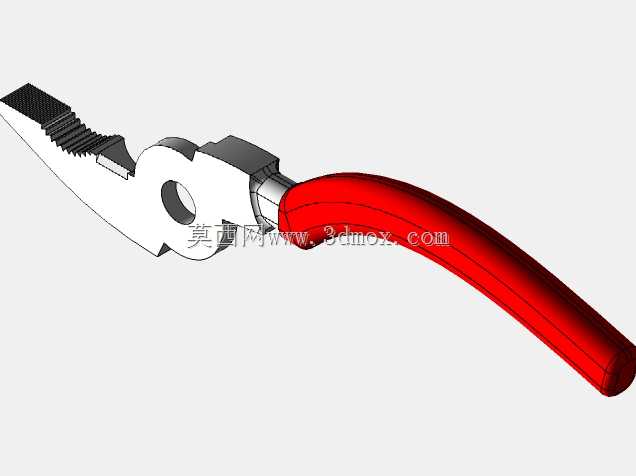

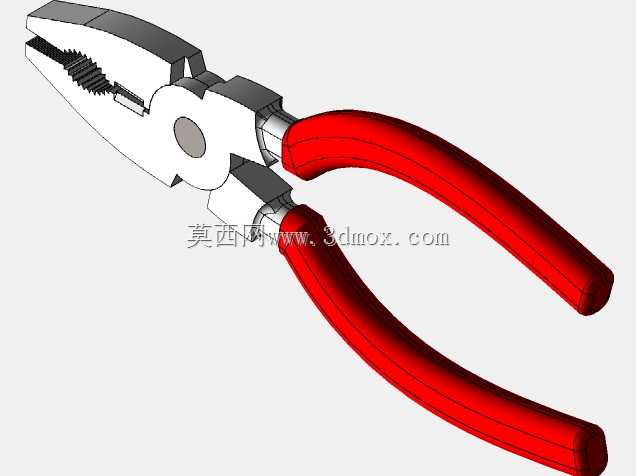

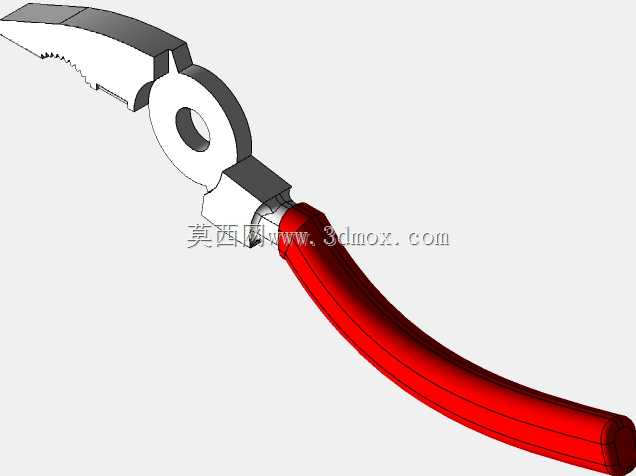

　　夹持圆轴类零件时不会出现工件偏转滑脱的情况；钳头根部的轧口区域可对薄金属板进行压边、对小型接线端子进行压接，无需额外更换工具即可完成多类作业。从设计思路来看，整个钳体采用对称式分体结构，两片钳身通过中部的销轴实现铰接，销轴与钳身安装孔的配合公差控制在H7/h6区间，既保证钳身开合时无径向窜动，又能让开合动作顺滑无卡滞，长期使用后销轴磨损量极小，不会出现钳头错位的问题。钳身的力臂比例经过反复校核，手握区域到销轴中心的距离是钳头刃口到销轴中心距离的6倍，按照杠杆力学原理，操作人员在握把处施加200N的握力时，刃口处可产生1200N的剪切力，平齿夹持区域可产生超过1500N的夹紧力，完全覆盖日常作业的受力需求，

　　同时不会因为力臂过长导致钳体整体尺寸过大，影响狭小空间内的操作灵活性。手柄部分采用浸塑绝缘包覆结构，包覆层厚度为2.5mm，表面设计有连续的弧形防滑凸纹，握持时手掌与手柄的贴合度更高，长时间持续作业时可降低手掌局部压强，减少手部疲劳；包覆材料选用耐油耐磨的PVC材质，接触机油、汽油等常见工业油污后不会出现溶胀、开裂问题，绝缘性能可满足500V以下带电作业的基础防护要求。外形尺寸方面，整钳闭合状态下总长度为200mm，属于8寸规格的通用型钢丝钳，钳头最大开合角度为45度，最大开口尺寸为32mm，可满足绝大多数常规工件的夹持需求；钳头宽度为55mm，厚度为12mm，可伸入深度不小于80mm的狭窄装配空间内完成作业，

　　不会因为钳头过宽无法伸入设备缝隙。安装边界层面，这类手动工具无需额外固定安装，日常存放时可配合工具柜的挂孔、工具腰带的挂扣进行收纳，钳身尾部设计有直径8mm的挂孔，可直接穿入挂绳或挂扣，避免高空作业时工具坠落。在实际使用场景中，这款钳具可覆盖机械装配时的零件夹持、线材剪切、螺栓预紧，电气维修时的导线剥切、端子压接，五金加工时的小型工件弯折、毛刺修整，甚至日常家居维修中的各类夹持剪切需求，其结构强度经过校核，钳身主体采用45号钢整体锻压成型，刃口区域经过高频淬火处理，硬度达到HRC55-60，既保证刃口的锋利度与耐磨性，又让钳身主体具备足够的韧性，承受较大扭力时不会出现崩裂、断裂的问题。设计过程中特意对钳头的边缘做了R0.5的圆角处理，避免操作过程中锋利的边缘划伤操作人员手部，同时在刃口与齿纹的衔接处做了平滑过渡，不会出现应力集中点，长期反复受力时不会出现钳头开裂的情况。手柄与钳身的结合处采用倒刺结构嵌入式固定，施加300N的轴向拉力时手柄不会与钳身脱离，避免操作过程中手柄滑脱造成安全隐患。
