漫威影视道具雷神之锤实体结构设计

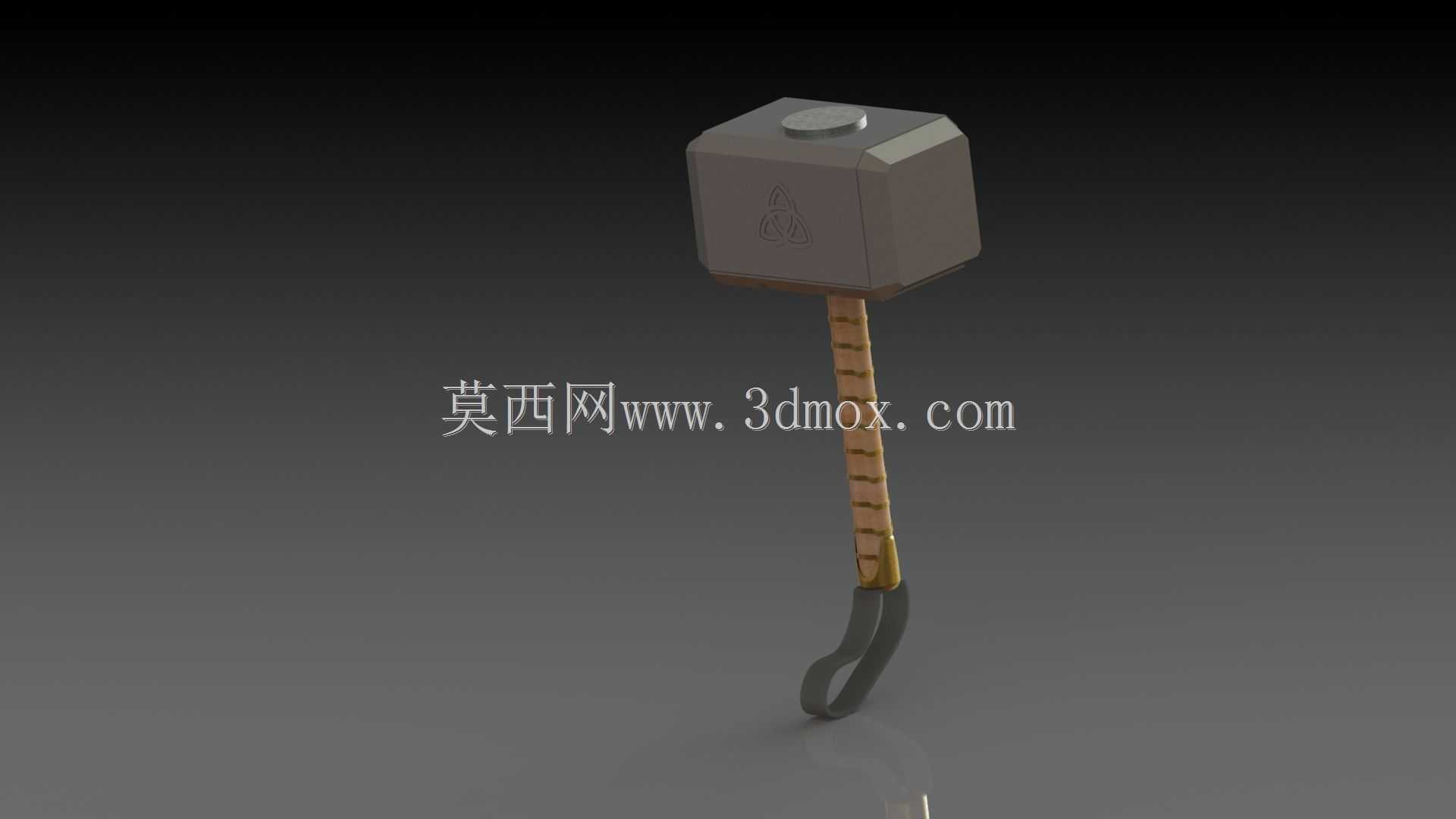

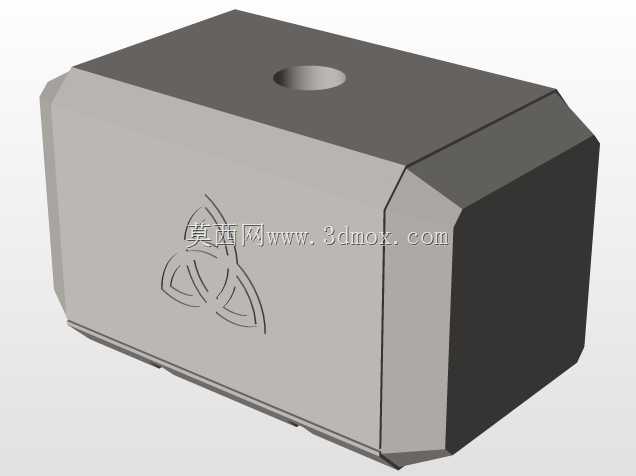

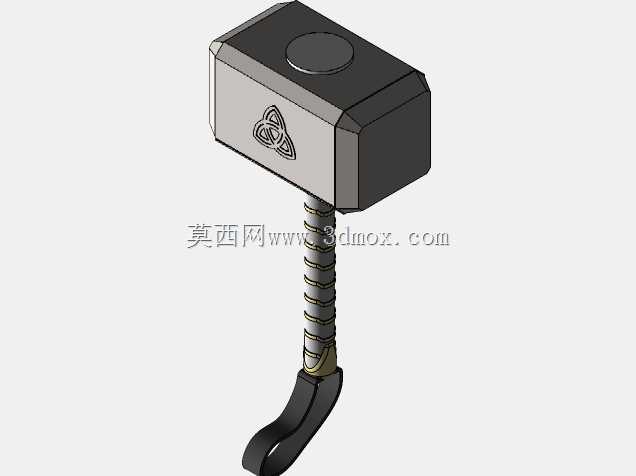

　　这款雷神之锤的三维结构设计，最初的需求来自影视道具复刻与文创周边开发领域，在实际应用场景中，既可以作为漫展、主题活动的手持展示道具，也能经过材质适配调整后，作为收藏级摆件、主题场馆的装饰构件，部分轻量化改型还能适配cosplay活动的长时间手持使用需求，避免传统实心道具过重导致的使用疲劳。从功能特性来看，整个结构分为锤头、锤柄、尾挂三个核心功能段，锤头部分采用类方台的倒角造型，边缘做了均匀的R角处理，既还原了影视设定里的厚重质感，也避免了尖锐棱角在展示、手持过程中造成磕碰损伤，锤头顶面预留了圆形的装饰嵌件安装位，可以粘贴对应标识铭牌，不需要额外做后期的结构切削加工。锤柄部分采用分段式的防滑纹理设计，每一圈凹槽的深度控制在1.2mm，

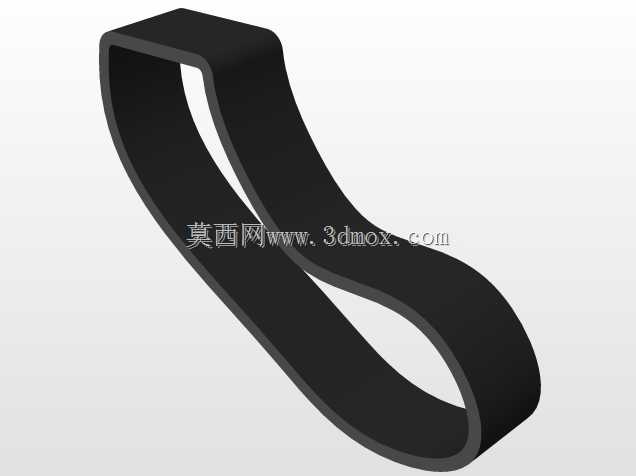

　　间距8mm，握持时的摩擦力刚好适配成年人手掌的握持弧度，不会因为纹理过深硌手，也不会因为纹理过浅出现打滑问题，锤柄和锤头的连接位置做了嵌入式的轴肩定位，装配时可以直接卡入锤头底部的预留沉孔，配合厌氧胶粘接就能达到足够的连接强度，不需要额外打固定销，减少了外表面的加工痕迹。尾挂部分采用弧形挂环结构，挂环的内孔直径预留了20mm的穿绳空间，既可以穿入挂绳作为手持的防脱结构，也能搭配墙面挂架实现壁挂展示，挂环和锤柄的连接位置做了收窄的过渡段，模拟了影视设定里的皮革包裹缠绕的固定结构，同时这个过渡段也做了应力释放的圆角处理，反复扳动挂环也不会出现应力集中导致的断裂问题。在设计思路上，整个模型的尺寸边界完全适配成年人的平均握持尺寸，

　　锤头整体的长宽高控制在180mm×180mm×220mm，锤柄总长度320mm，整体握持重心落在锤柄距离锤头120mm的位置，刚好是手掌握持的核心区域，手持时不会出现头重脚轻的坠手感，不管是静态展示还是短时间挥动展示，都能保持较好的平衡感。安装边界方面，整个模型的所有外表面都做了拔模角度处理，最小拔模角1.5度，如果采用树脂3D打印制作，可以直接打印不需要额外添加支撑，后期打磨工作量能减少60%以上；如果采用注塑工艺批量生产，分模线设置在锤头的中部分型面，刚好能被表面的装饰纹理遮挡，不会影响外观的完整性。针对不同的使用场景，结构上还预留了改装空间，锤头内部可以根据需求预留空腔，放置配重块调整整体重量，

　　作为影视道具使用时可以填充高密度配重材料还原真实的厚重手感，作为儿童周边玩具时可以保持空心结构降低整体重量，避免使用时造成砸伤风险。锤柄的防滑纹理段也预留了包胶的安装余量，如果需要做软质握持层，可以直接在原有结构上包覆2mm厚的软胶材料，不需要修改核心结构尺寸。尾挂的挂环部分也预留了快拆结构的安装位，如果需要搭配不同的挂绳、展示支架，可以快速更换挂环配件，不需要拆解整个锤体结构。在结构强度校核上，锤头和锤柄的连接位置做了加厚的壁厚处理，最小壁厚4mm，采用PLA材料打印时，垂直方向的抗冲击强度可以承受1.5m高度的自由跌落不出现断裂，满足日常展示、手持使用的强度需求，所有的转角位置都做了R2以上的圆角过渡，避免了3D打印过程中出现的应力开裂问题，也减少了后期打磨的工作量。整个模型的装配关系完全采用自定位设计，不需要额外的工装夹具就能完成组装，各个零件的配合公差控制在0.2mm，不管是3D打印的小批量制作，还是开模注塑的批量生产，都能保证装配的一致性，不会出现零件错位、间隙过大的问题。
