美国队长经典振金盾牌造型三维设计

　　这款盾牌造型的设计，最初是从文创周边的实体落地需求出发做的结构拆解，日常接触的工业设计项目里，这类影视IP衍生的实体产品，既要还原原作的视觉辨识度，也要兼顾实体生产的工艺可行性，不能只做外观曲面的堆砌。首先说实际应用场景，这类造型目前主要覆盖三个方向：一是潮玩手办的1:12等比例缩小摆件，作为桌面陈列品，不需要承受外力冲击，对壁厚均匀性要求更高，避免注塑成型时出现缩痕；二是cosplay活动使用的1:1等比例道具，这类场景下需要控制整体重量，同时保证手持部位的结构强度，避免长时间握持出现疲劳，边缘还要做圆角钝化处理，防止活动中剐蹭受伤；三是主题展馆的陈列展品，这类场景对表面质感还原度要求最高，需要匹配金属漆面、做旧效果的后期处理空间，结构上要预留背部挂装的安装位，满足墙面挂载的承重需求。

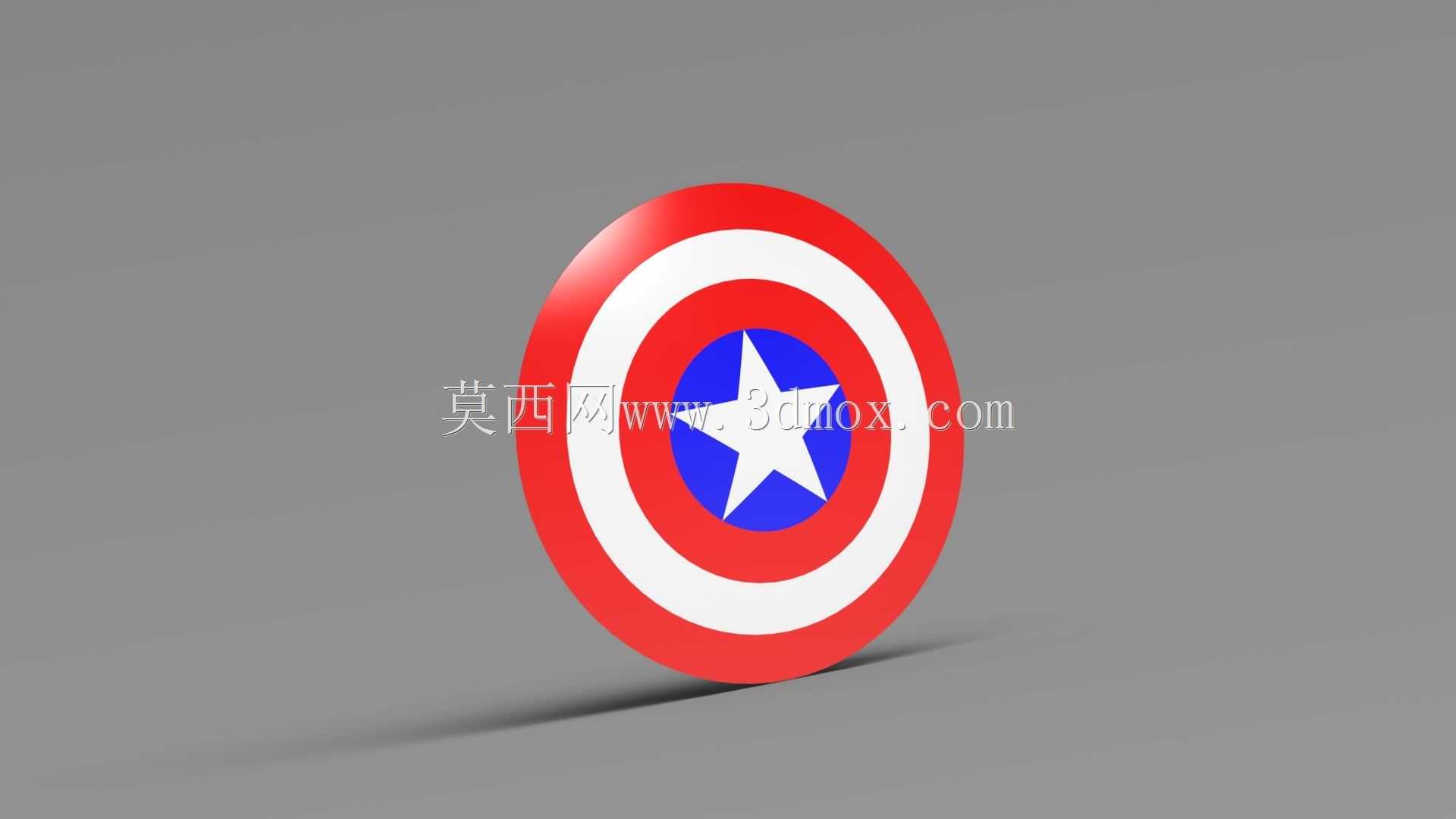

　　设计思路上没有直接做简单的圆盘拉伸，而是先拆解原作盾牌的分层结构：最外层的红色环带、中间的白色环带、内层的蓝色圆形区域、中心的白色五角星，每一层都做了0.3mm的高度差，不是在同一个平面上做贴图区分，这样实体加工后，哪怕不做分色喷涂，靠结构落差也能呈现出分层的立体感，避免平面印刷带来的廉价感。曲面部分没有用纯平的圆盘结构，而是做了微弧的球面曲率，曲率半径控制在800mm左右，这个弧度既还原了原作盾牌的曲面观感，也不会因为弧度过大导致摆放时重心不稳，当作为桌面摆件放置时，底部接触平面的环形区域宽度达到12mm，不需要额外支撑就能稳定直立。

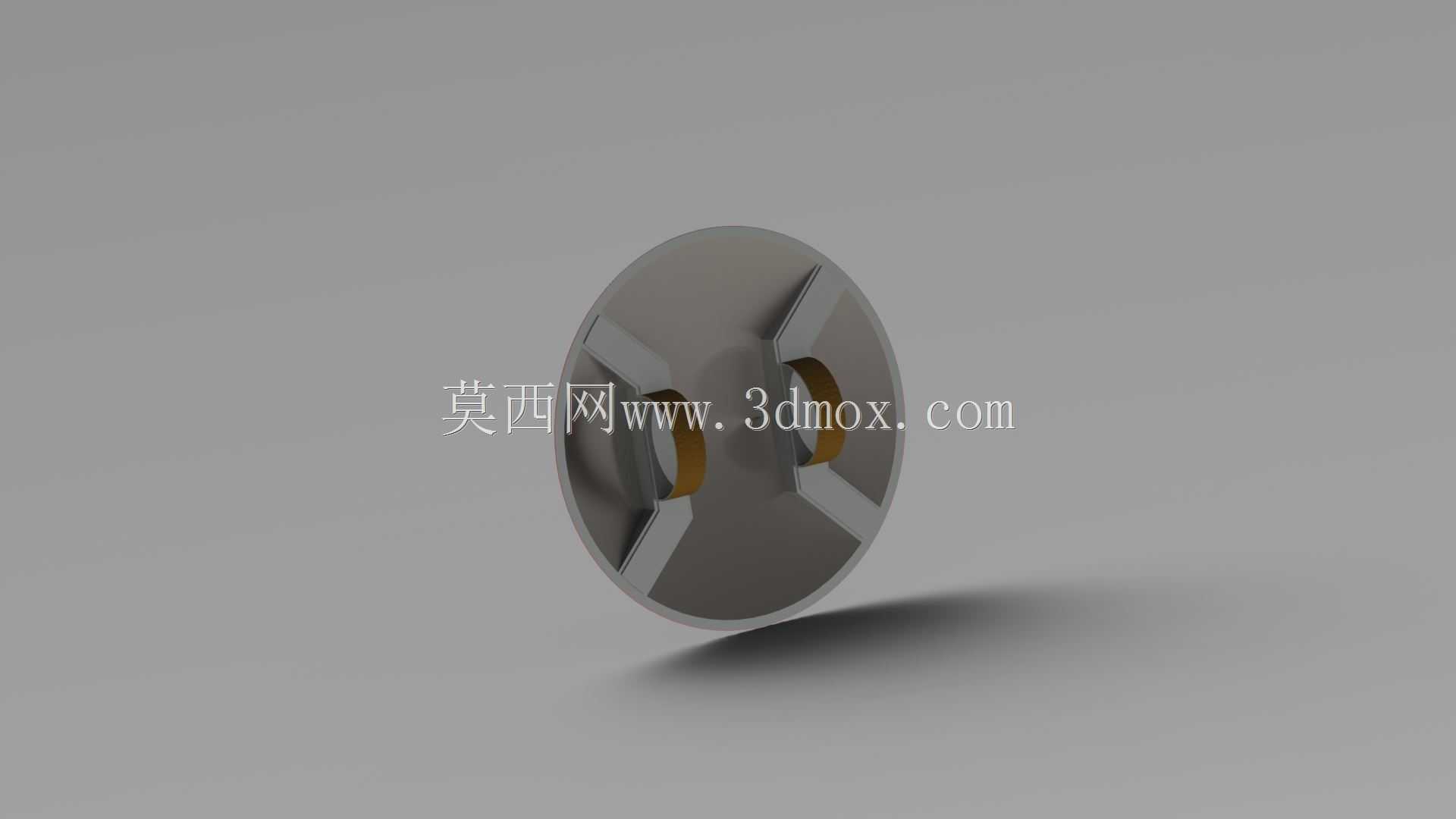

　　尺寸边界这块，做1:1等比例版本时，整体外圆直径控制在760mm，和原作设定的尺寸保持一致，整体厚度从中心最厚处的35mm，线性过渡到边缘最薄处的8mm，边缘做R3的圆角处理，不会出现锋利的割手边缘。背部的手持结构做了隐藏式设计，在盾牌背面的中心位置预留了两个绑带安装座，安装座的孔位是M4的标准螺纹孔，间距120mm，既可以安装皮质绑带满足手持需求，也可以更换为L型挂装支架，直接挂在墙面做陈列，不需要额外在盾体上打孔破坏外观。如果是做缩小比例的摆件版本，所有尺寸按比例缩放的同时，会适当加厚最薄处的壁厚，保证3D打印或者注塑成型时不会出现结构破损，比如1:12比例的版本，边缘最小壁厚控制在1.5mm以上，中心安装柱的直径做到3mm，避免搬运时出现断裂。

　　功能特性上，整个模型是完全的参数化建模，每一层环带的宽度都做了参数关联，最外层红色环带宽度110mm，中间白色环带宽度90mm，内层蓝色圆区域直径360mm，中心五角星的外接圆直径280mm，调整整体直径参数时，所有环带、五角星的尺寸都会按比例自动更新，不需要逐个特征重画，能快速适配不同比例的生产需求。曲面的连续性全部做到G2连续，没有尖锐的折角，不管是做CNC加工铝合金的金属版本，还是做吸塑的轻质道具版本，都能直接导出曲面使用，不需要额外补面。五角星的造型没有用简单的拉伸凸台，而是做了和盾体曲面完全贴合的随形凸起，凸起高度从五角星边缘的0.3mm，平滑过渡到中心的1.2mm，光线照射下会有自然的光影过渡，不会出现生硬的台阶感。

　　实际建模过程中，特意规避了很多新手做这类造型容易犯的错误：比如没有把不同颜色的区域做成多个分离的零件，而是做成一个整体的实体，不同区域靠曲面分割做颜色区分，这样生产时不管是做整体喷涂分色，还是做拆件注塑，都能灵活选择工艺，不会因为零件过多导致装配公差累积。背部的结构全部做了均匀的壁厚，没有出现壁厚突变的区域，防止注塑生产时出现气泡、缩孔等缺陷，所有加强筋的厚度都控制在主体壁厚的0.6倍，避免筋位处出现表面缩痕。另外考虑到3D打印的需求，整个模型的所有面都做了法向统一，没有反向面、重叠面、非流形几何，导出STL格式时不需要额外修复，直接就能切片打印，对于FDM打印的用户，还特意把底部的接触平面做了完全的水平对齐，打印时不需要额外加支撑就能直接成型，减少后期处理的工作量。

　　从结构设计的角度看，这类文创类的造型设计，核心不是做多么复杂的曲面，而是在还原视觉效果的前提下，给后续的生产工艺留足调整空间，不能只停留在渲染图好看的层面。比如这个盾牌的模型，在做手持道具版本时，可以在内部空腔填充轻质的EVA材料，进一步降低整体重量，而模型本身的壳体厚度预留了4mm的空间，完全容纳得下填充层，不需要修改外形；做金属陈列版本时，可以直接在实体模型上预留表面抛光、电镀的余量，不需要重新调整曲面。很多刚入行的设计师做这类周边模型，往往只关注正面的外观效果，忽略背部的安装、手持结构，也不考虑壁厚均匀性，导致做出来的模型只能用来渲染，没法落地生产，这个设计从一开始就把不同工艺、不同应用场景的需求都融入到参数化结构里，调整几个参数就能适配不同的生产要求，不需要推倒重来。
