平面相交轴铰接转向接头结构设计

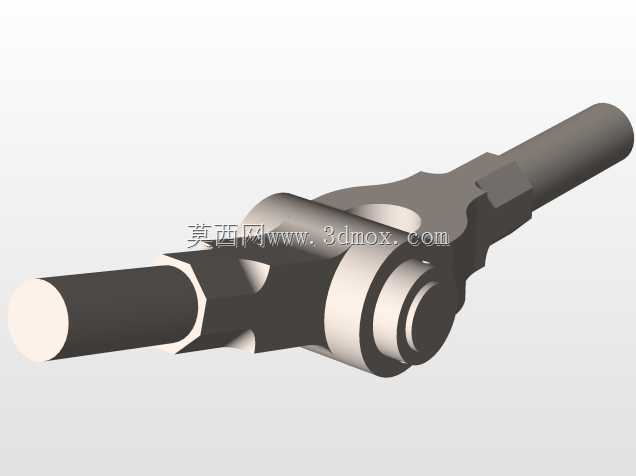

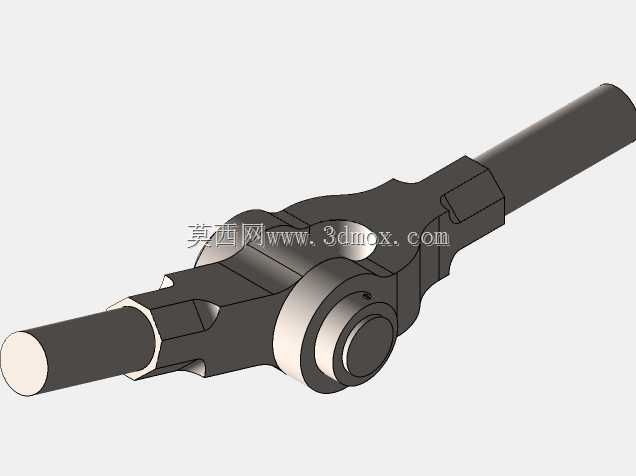

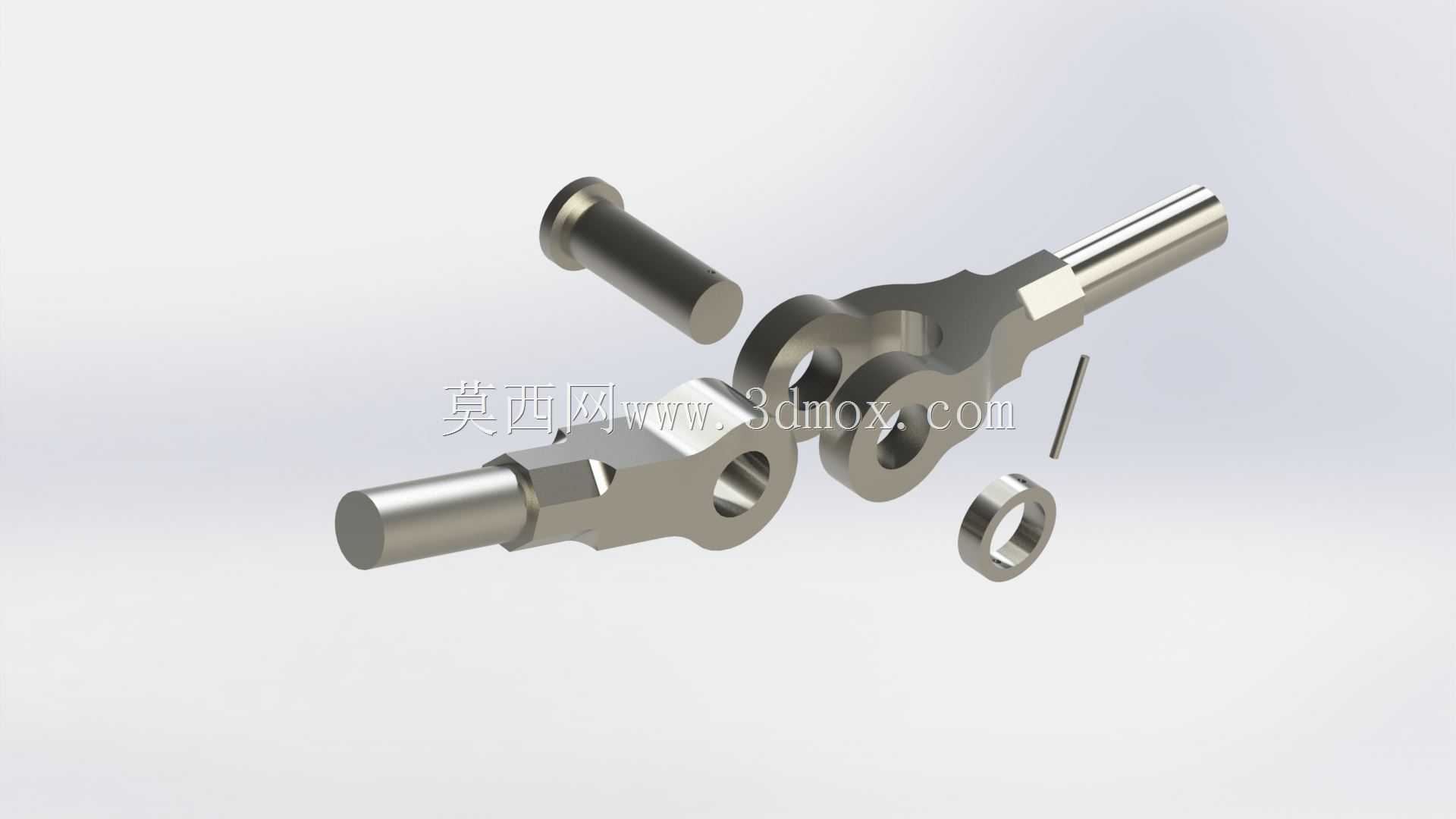

　　这类铰接转向接头常出现在需要平面内角度补偿的传动链路里，比如轻载输送线的拉杆联动机构、小型农用机具的操作连杆、工装夹具的摆臂连接部位，核心作用是在同一平面内衔接两根存在夹角变动需求的圆柱杆件，避免杆件因安装误差或工作摆动产生附加弯曲应力。从结构拆分来看，整套组件包含两个带叉耳的接头本体、一根贯穿的铰接销轴、配套的轴向限位挡圈，没有多余的冗余零件，装配逻辑完全围绕铰接转动的核心需求设计。

　　设计阶段首先要锁定的是安装边界：两个接头的外伸杆段为等直径圆柱，端部做了小尺寸倒角，方便插入对应杆件的安装孔位，杆段直径与配套安装孔采用H7/h6的间隙配合，保证装配时能顺利推入，同时不会因间隙过大产生径向窜动；叉耳部分的内孔与销轴采用基孔制间隙配合，间隙控制在0.02-0.04mm之间，既保证铰接转动时无卡滞，又不会因间隙过大导致铰接点晃动量超标，影响传动精度。销轴的长度设计刚好覆盖两个叉耳的总厚度，两端伸出长度控制在1.5-2mm，用来安装卡簧式挡圈，挡圈嵌入销轴端部的环槽内，实现轴向限位，防止工作过程中销轴窜出脱落，这种限位方式相比轴端挡板结构，拆装更便捷，占用的轴向空间更小，适合这类紧凑安装场景。

　　从受力特性来看，这类接头的设计完全针对拉伸载荷工况，叉耳的截面厚度经过受力核算，在额定拉伸载荷下，截面拉应力控制在材料许用应力的60%以内，预留足够的安全余量；铰接孔的接触应力也做了对应校核，避免长期摆动磨损导致孔位失圆。接头本体的外形在叉耳与杆段的过渡位置做了圆弧过渡处理，没有尖锐的直角棱边，一方面是消除应力集中点，避免交变载荷下过渡位置出现疲劳断裂，另一方面也能减少装配过程中对操作人员的剐蹭风险。

　　实际应用中，这类铰接接头不适合传递扭矩，也不能承受平面外的侧向载荷，选型时需要确认杆件的摆动范围始终处于铰接的转动平面内，若存在侧向力工况，需要额外加装导向支撑结构，否则会导致销轴弯曲变形、叉耳外张失效。装配时需要在铰接孔与销轴的配合面涂抹少量润滑脂，降低转动过程中的磨损，延长构件的使用寿命；日常巡检时重点检查挡圈是否脱落、销轴是否存在轴向窜动、铰接位置的晃动量是否超出允许范围，一旦发现磨损超差需要及时更换销轴或接头本体，避免联动机构出现动作卡滞或脱落故障。

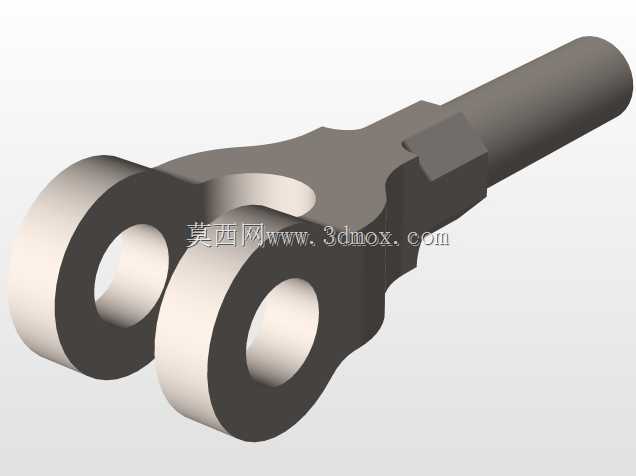

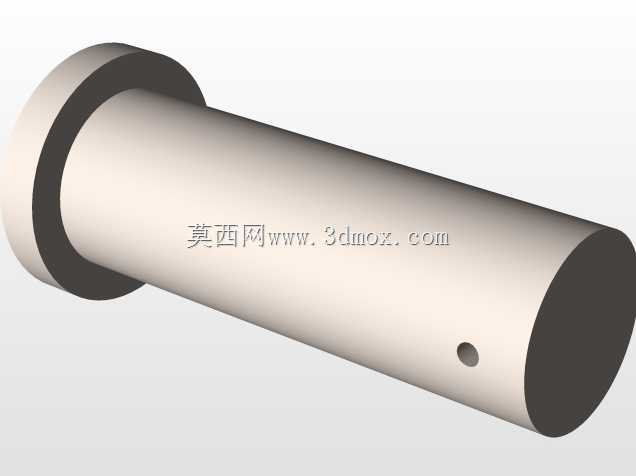

　　建模过程中，这类零件的特征逻辑非常清晰：接头本体采用拉伸凸台做出基础杆段与叉耳外形，再通过拉伸切除做出铰接内孔，最后添加倒角、过渡圆角等工艺特征；销轴采用回转类特征建模，端部环槽通过旋转切除完成，挡圈为标准件可直接调用通用件库模型，装配时通过同轴心、端面重合配合完成组件约束，转动副的活动范围可根据实际工况添加角度限制，模拟真实的摆动行程。
