刚性法兰联轴器结构设计方案

　　在燃气轮机、重载工业泵组、大型风机传动链这类对轴系同轴度要求较高的动力传输场景中，法兰联轴器是应用频次极高的刚性传动部件，这类部件没有缓冲补偿结构，完全依靠结合面的摩擦力与螺栓预紧力完成扭矩传递，因此从设计阶段就需要对安装边界、形位公差、受力分布做精准把控。

　　从实际使用场景来看，这类刚性法兰联轴器多用于两轴对中精度能长期保持、工作过程中无显著径向偏移与角向偏移的传动工位，比如固定式工业燃机的输出端与减速箱输入端对接、车间固定安装的大型离心泵与驱动电机的轴系连接，这类工位一旦安装调试完成，后期很少出现大的位置变动，刚好匹配刚性联轴器无补偿量的特性，相比弹性联轴器，刚性法兰结构的传动效率更高，不存在弹性元件老化失效的问题，长期重载运行的可靠性更突出。

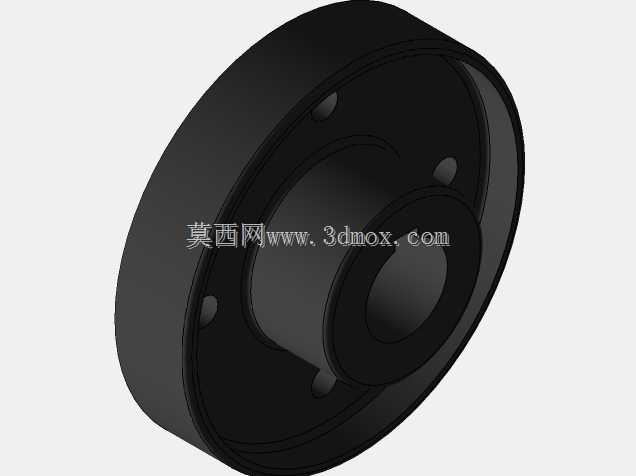

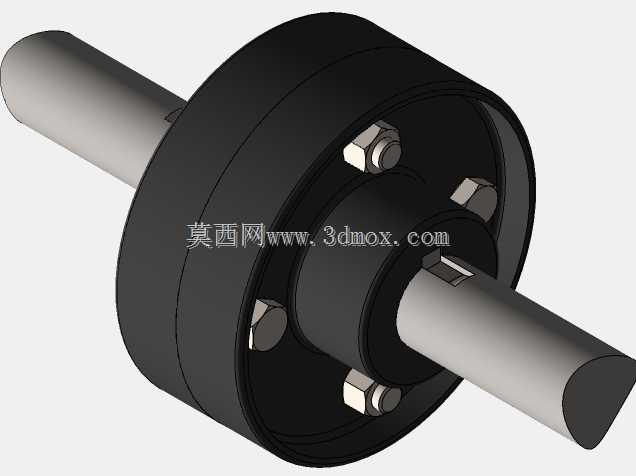

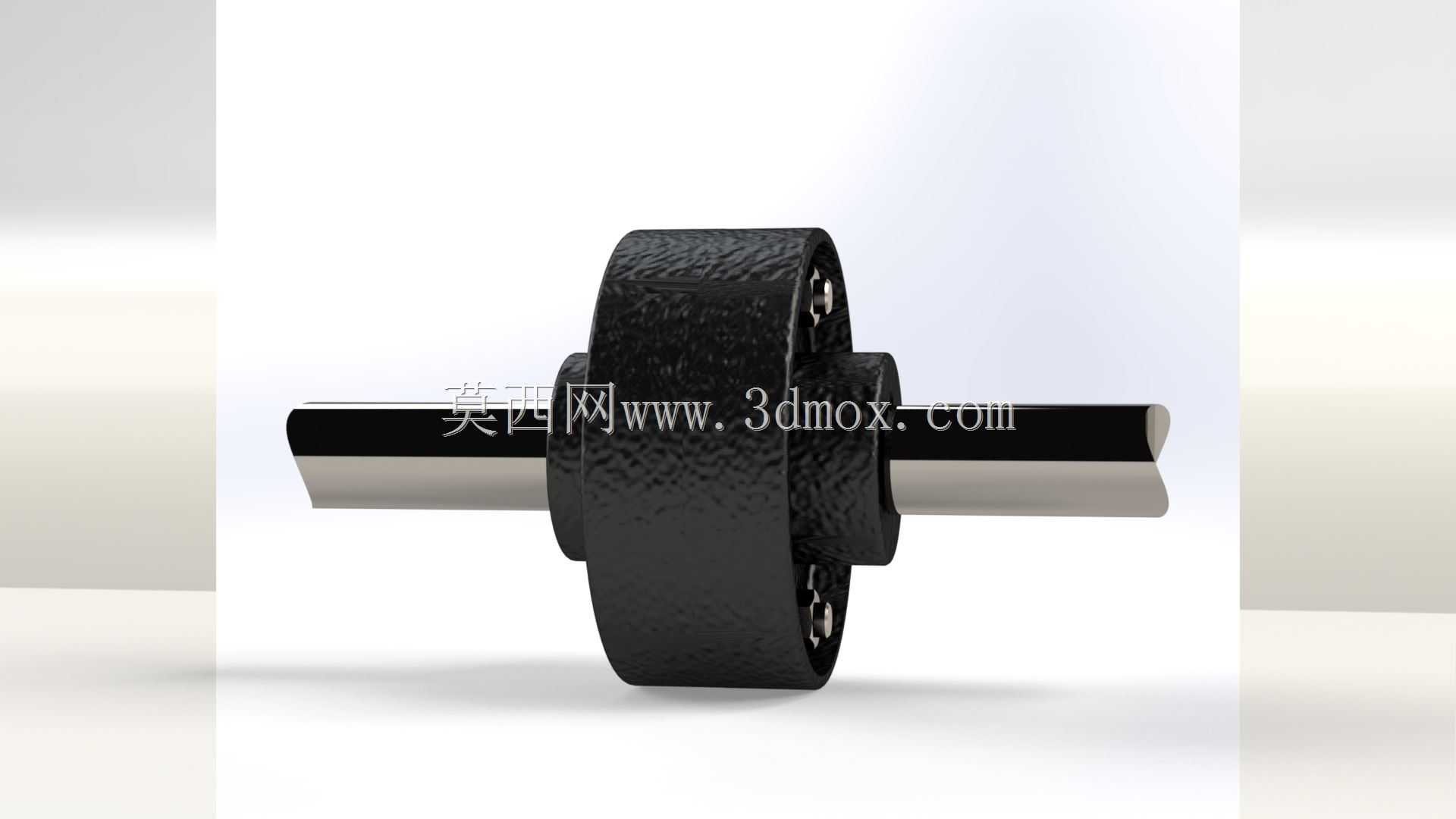

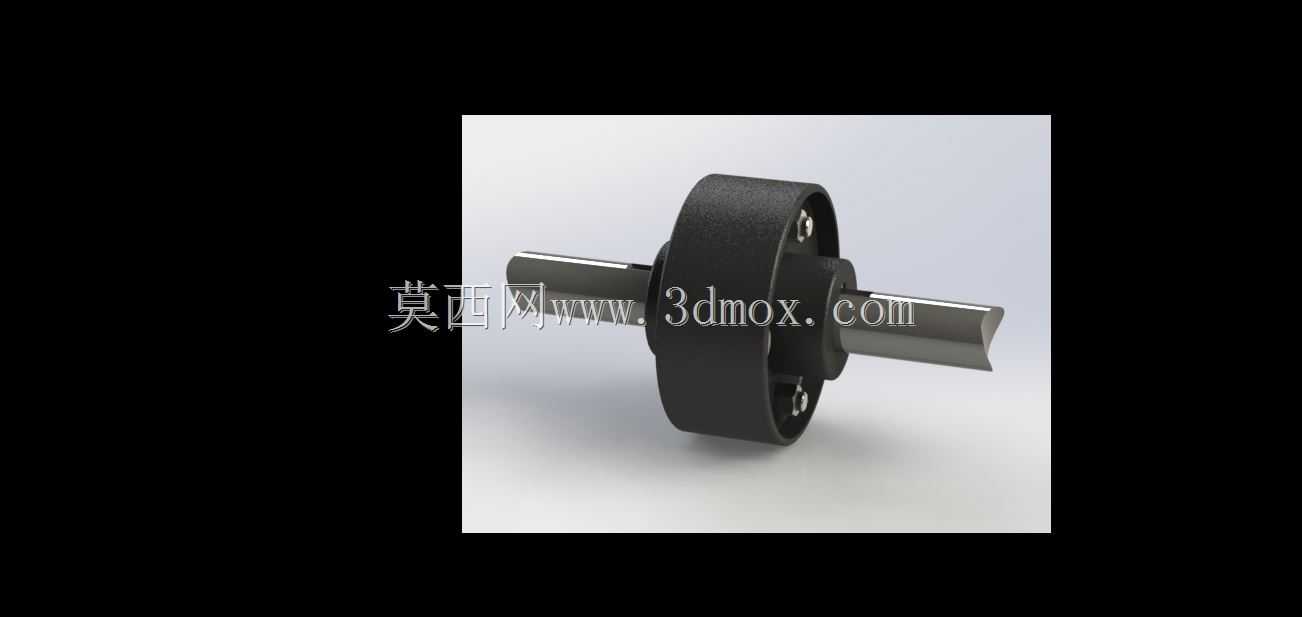

　　从功能特性上看，该联轴器采用两个带凸缘的半联轴器结构，两个半联轴器分别通过键连接与两侧传动轴固定，对接端面加工有定位止口，安装时止口与对应凹槽的配合能快速保证两轴的同轴度，避免安装过程中出现径向错位；沿法兰圆周均匀布置的铰制孔螺栓，在预紧后既能通过结合面的静摩擦力传递扭矩，螺栓杆本身也能承受剪切力，在瞬时过载的工况下能避免结合面出现相对滑移，保障传动的同步性。联轴器的轮毂部分根据适配轴径做了等强度设计，轮毂长度与轴径的比值控制在1.2-1.5区间，既保证键连接的接触长度足够，避免键槽处出现应力集中，也不会因为轮毂过长增加不必要的转动惯量。

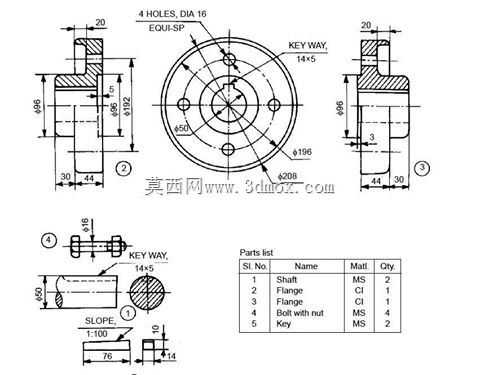

　　设计过程中首先要明确安装边界的约束条件：需要先确认两侧待连接轴的轴径、轴伸长度、键槽尺寸，以此确定半联轴器的轮毂内孔尺寸、键槽宽度与深度，轮毂外径要比轴径大2.5-3倍，保证轮毂壁厚足够承受传动过程中的挤压应力；法兰盘的外径需要根据传递的额定扭矩计算，圆周方向的螺栓数量与螺栓规格要结合螺栓分布圆直径做匹配，螺栓分布圆直径要比法兰外径小20-30mm，留出足够的螺栓安装操作空间，法兰盘的厚度要满足螺栓预紧时的刚度要求，避免预紧后法兰出现翘曲变形，导致结合面贴合不严。对接端面的表面粗糙度要控制在Ra1.6-Ra3.2区间，止口的配合公差选用H7/h6的间隙配合，既方便安装时的对位，也不会因为配合间隙过大影响同轴度。

　　外形尺寸的匹配上，要注意联轴器的最大回转直径不能超出设备安装空间的径向边界，两个半联轴器对接完成后的总长度要和两侧轴伸的预留间隙匹配，避免安装后出现轴顶死或者轴伸入轮毂长度不足的问题；对于高速运行的工况，还要在设计阶段对法兰做动平衡校核，圆周方向的螺栓孔位置度公差要控制在0.02mm以内，避免高速旋转时出现不平衡量引发的振动。另外，法兰结合面处不需要额外加密封垫片，依靠加工面的直接贴合就能保证足够的摩擦系数，若现场工况存在腐蚀风险，可以在结合面涂抹薄层防锈脂，不影响扭矩传递的前提下避免结合面锈蚀。

　　这类刚性法兰联轴器不适合用在冲击载荷大、两轴对中精度差、运行过程中存在沉降偏移的工位，比如移动设备的传动链、需要频繁拆装调整的试验台架，这类场景下刚性连接会将附加弯矩直接传递到两侧轴的支撑轴承上，加速轴承磨损，严重时甚至会引发轴的疲劳断裂。而在固定安装的重载传动工位，只要安装时保证两轴的径向偏移量不超过0.03mm、角向偏移不超过0.05°，法兰联轴器就能实现无背隙的同步传动，传动效率可以达到99%以上，后期维护只需要定期检查螺栓的预紧力即可，维护成本远低于带弹性元件的联轴器。
