手动压接式管钳工装结构三维设计

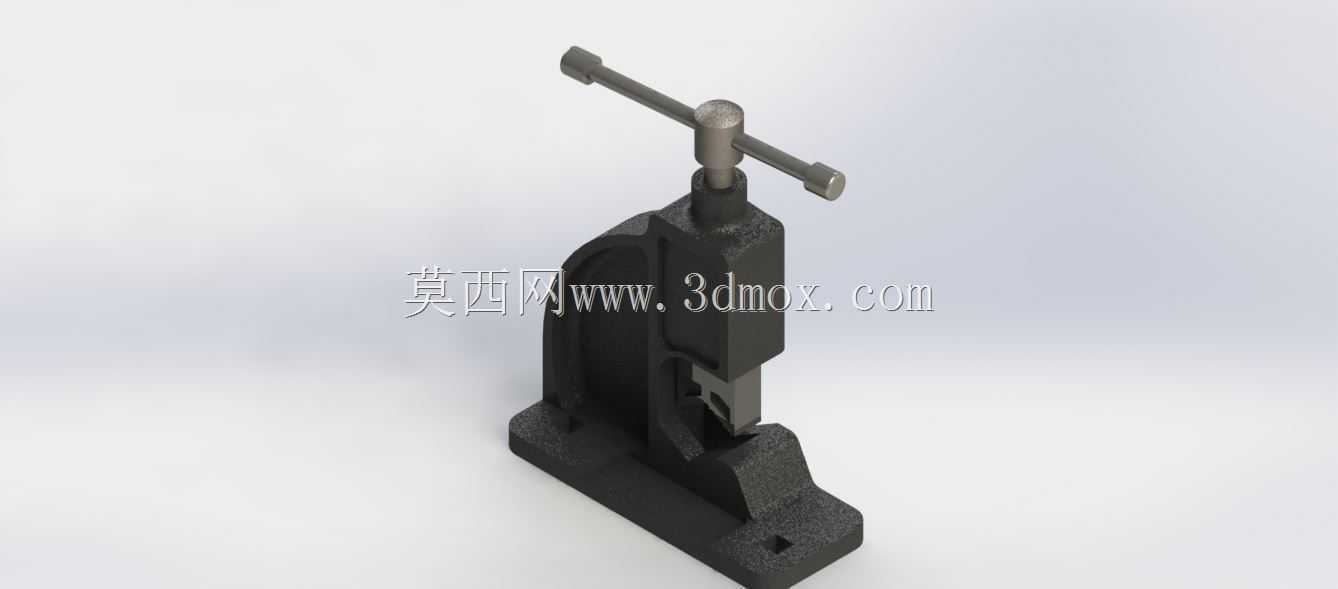

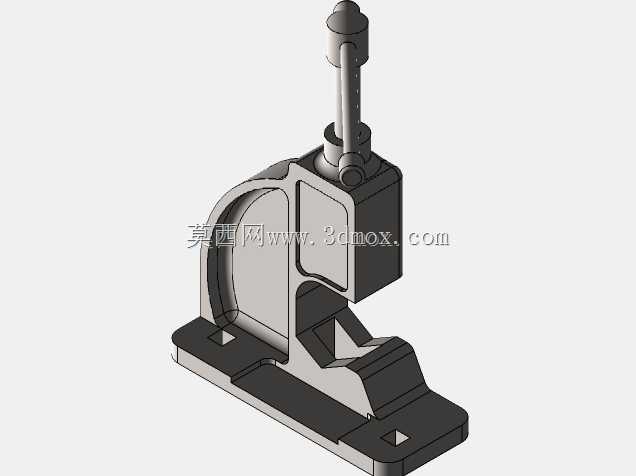

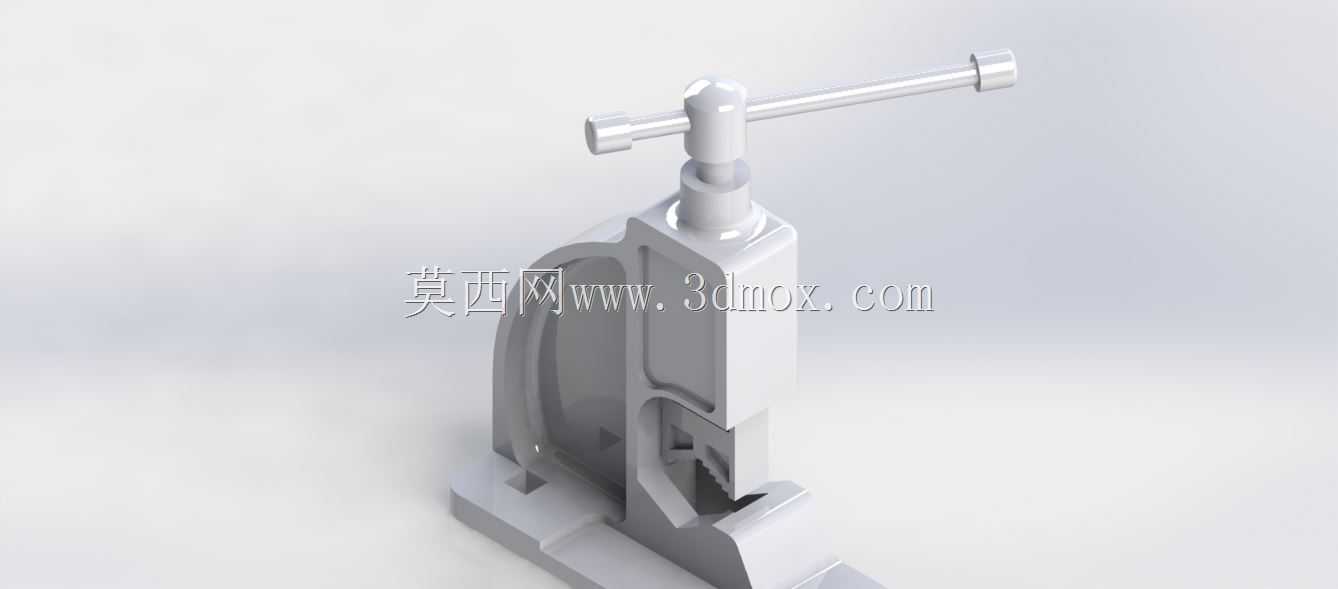

　　这款手动压接类管钳的结构设计，核心围绕管路安装、五金维修场景下的小规格管件压装、零件铆接作业需求展开，区别于常规可调式管口咬合管钳，该结构采用固定砧座配合垂直压头的施力逻辑，能在狭小作业空间内提供稳定的垂直下压力，避免普通管钳旋转施力时容易出现的管件打滑、施力方向偏移问题。从结构布局来看，整体采用C型开式机身设计，机身底部为带安装孔的平整铸铁底座，可通过螺栓固定在钳工工作台面，也可直接放置在平整地面作为便携压装工具使用，底座的支撑面做了加宽加厚处理，压接作业时机身的倾覆力矩被底座配重完全抵消，无需额外施加固定力即可保证作业稳定性。机身的C型开口高度预留了足够的管件放置空间，可适配直径在作业范围内的金属管、硬塑管端头压接，

　　以及小型五金件的冲铆、压装工序，开口内侧的导向槽与压头滑块做了精密配合，压头下行过程中全程保持垂直轨迹，不会出现侧向偏移导致的压接歪斜问题。顶部的施力机构采用T型旋转手柄配合丝杠传动结构，丝杠的螺距经过匹配设计，既保证了手动旋转时的施力省力比，也能精准控制压头的下行行程，操作人员单手即可转动手柄完成压接动作，手柄两端做了滚花防滑处理，沾有油污的工况下也能稳定施力。压头与砧座的配合面做了可更换式设计，可根据不同的作业需求更换对应型面的压头与砧块，比如压接管件时更换带圆弧槽的砧块，冲铆小零件时更换平砧块，拓展了工具的适用场景。从安装边界尺寸来看，该结构的整体占地尺寸适配常规钳工台的安装空间，底座安装孔的孔距符合通用工装的安装标准，

　　无需额外加工转接板即可完成固定；机身的最大高度满足操作人员站立作业时的操作高度需求，无需弯腰即可完成手柄旋转操作，长时间作业的疲劳度更低。设计过程中针对机身的受力薄弱点做了加强处理，C型机身的拐角处做了大圆弧过渡，避免应力集中导致的机身开裂问题，丝杠与压头的连接部位采用推力轴承承载，降低旋转时的摩擦阻力，同时承受压接过程中的反向冲击力，延长结构的使用寿命。在实际管路维修、五金装配场景中，这类结构的管钳可替代部分小型压力机的功能，不需要外接电源或气源，完全依靠手动机械结构提供压接力，适合野外管路抢修、无动力供应的临时作业场景使用，相比普通的咬合式管钳，它的施力更稳定，压接成型的管件端头一致性更好，不会出现管口变形不均、咬合痕迹过深影响管件密封性的问题。结构的运动部件都设计了防尘结构，丝杠部位预留了润滑脂加注空间，日常维护仅需定期加注润滑脂即可保证传动顺畅，适合在多粉尘、潮湿的施工环境下长期使用。
