定制线框组件电阻焊接设备结构设计

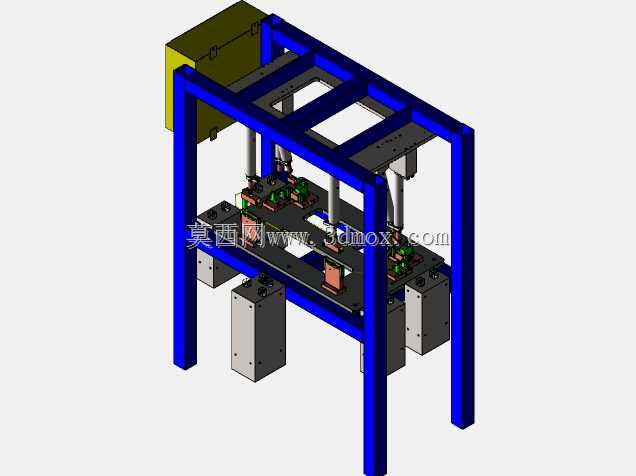

这款定制电阻焊接设备，主要面向线束框架类组件的批量化焊接加工场景，常见于小型金属线材成型件的生产环节，比如家电内部金属支撑线框、小型五金网架类工件的拼接焊接工序，替代传统的人工点焊作业，能有效保证多点位焊接的位置一致性，降低人工操作带来的焊点偏移、焊接强度不均的问题。从结构设计逻辑来看，设备采用立式四柱框架作为主体承载结构，蓝色型材搭建的机架预留了足够的上部安装空间与下部操作空间，上部横梁区域用于布置焊接执行单元的驱动与加压组件，下部工作台面则用于安装工件定位夹具，多组焊接电极的排布完全匹配线框组件的焊点位置，一次装夹即可完成所有预设焊点的焊接作业，无需反复调整工件位置。设备的安装边界设计充分考虑了车间产线的排布需求，底部四个支撑脚预留了地脚安装孔位，可直接固定在车间硬化地面上，整体占地尺寸适配常规小型工位的排布要求，机架后侧预留的电气箱安装位，将控制元件与焊接电源整合在机架侧方，既减少了设备的整体占地，也方便后期的线路检修与元件维护。工作台面的夹具采用快换式设计思路，针对不同规格的线框组件，仅需更换对应的定位块与电极适配头，即可快速切换生产型号，适配小批量多品种的线框焊接生产需求。焊接加压单元采用垂直下压的动作路径，保证电极与工件接触时的压力垂直均匀，避免侧压力导致的线材变形，每个焊接回路都做了独立的走线防护，避免焊接过程中的大电流干扰控制线路的稳定运行。设备下部的电气元件安装位采用下沉式布局，将焊接变压器、气路控制元件布置在工作台下方的空间，既平衡了设备整体的重心，也让上部操作区域没有多余的管线遮挡，方便操作人员上下料作业。在实际使用场景中，这类设备通常布置在五金成型车间的线框成型工序后端，线材经过折弯、拼合定位后，直接放入该设备的夹具中完成焊接固定，焊接完成的工件无需额外的整形工序即可直接进入下一道表面处理环节，相比传统的分体式点焊设备，该设备的焊接效率可提升三倍以上，同时焊点的位置精度可控制在±0.2mm范围内，能满足多数精密线框组件的尺寸要求。机架的结构设计做了足够的刚性强化，横梁与立柱的连接位置采用加强角件固定，避免长期加压焊接过程中出现机架变形，导致电极对位偏移的问题，所有的滑动导向部件都做了防尘防护设计，适配车间多粉尘的生产环境，降低日常维护的频次。
