圆柱工件孔口分拣机器人上料工作站

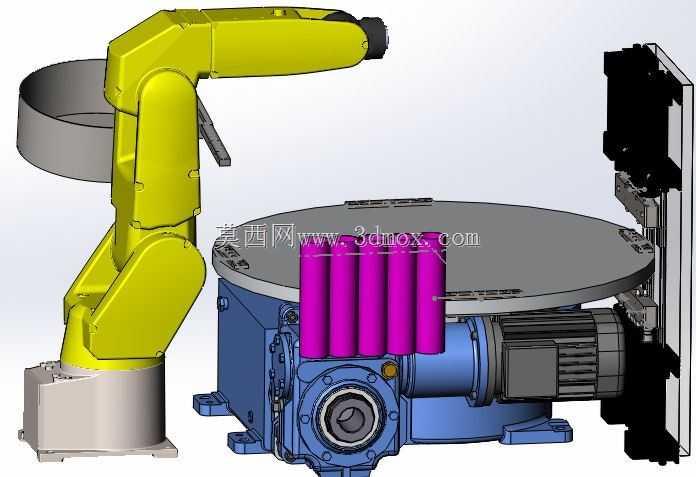

　　这套工作站的核心应用场景是3C、小五金加工产线中圆柱类工件的孔口朝向分拣与自动上料环节，不少小型圆柱零件比如电池壳、小型套筒、电容外壳这类工件，两端结构存在差异，其中一端带加工孔口，后续压装、焊接、检测工序要求工件必须以固定孔口朝向进入工装，以往这类工位多采用人工分拣摆放，不仅效率受人员疲劳度影响波动大，长时间重复作业也容易出现朝向放反的不良品，这套机构就是针对这类痛点设计的自动化替代方案。整套机构的布局采用六轴工业机器人搭配凸轮分割器驱动的多工位旋转料台的组合形式，旋转料台的工位数量可根据产线节拍需求调整，当前方案中预留了8个工件放置位，每个工位配置仿形定位座，定位座的内孔尺寸与待分拣圆柱工件的外径做间隙配合，单边间隙控制在0.

　　05mm以内，既保证工件取放顺畅，也能避免工件在转盘转动过程中出现倾斜偏移。驱动部分采用蜗轮蜗杆式凸轮分割器搭配异步电机，分割器的停顿角度与旋转角度匹配机器人的取放节拍，转盘转动时的角向定位重复精度可达±15角秒，完全满足小型工件的上料定位要求。机器人选型采用六轴垂直多关节机型，臂展覆盖旋转料台的取料位、侧边待料工位以及不良品排出位，末端可根据工件材质选择气动夹爪或者真空吸盘，针对表面易刮花的铝制、塑料类圆柱工件，夹爪指面会粘贴聚氨酯防滑垫，避免夹取过程中在工件表面留下压痕。料台侧边配置的固定机架上预留了视觉检测或者机械触针检测的安装位，实际使用时可根据检测精度需求选配：如果是孔口特征差异明显的工件，可采用机械触针式检测，

　　成本低响应快，触针碰到带孔的一端时会伸出到位触发信号，碰到封闭端则会触发到位开关给出反向信号；如果是孔口特征较小、检测精度要求高的场景，可替换为工业视觉相机，通过拍摄工件端面图像识别孔口位置，判断工件朝向是否正确。整套机构的安装边界设计充分考虑了产线现场的占地需求，整体长宽尺寸控制在1200mm×1000mm以内，地面安装采用膨胀螺栓固定，底部配置四个可调脚杯，可调节范围±20mm，方便现场安装时调整设备水平度，设备总高度控制在1600mm以内，不会遮挡产线周边的安全光栅与操作视野。设计过程中特意将分割器、电机等驱动部件布置在转盘下方的机架内部，既可以通过机架的钣金外壳做安全防护，避免人员接触转动部件发生危险，也能减少车间粉尘、

　　切削液落到驱动部件表面，延长传动部件的维护周期。旋转料台的上料位预留了人工补料或者振动盘直连送料的接口，如果是批量较大的生产场景，可直接将振动盘的出料轨道对接转盘的上料工位，实现完全无人化运行；如果是小批量多品种的生产场景，可由人工将工件随意摆放到转盘的空位上，转盘转动到检测位时自动识别工件朝向，机器人根据检测信号调整夹取后的工件旋转角度，将孔口朝向统一的工件摆放到下一流水线的工装板上，朝向不符合要求的工件则直接放到反转工位调整方向后再出料，或者排入不良品盒由人工重新上料。机器人的运动路径做了优化设计，夹取工件后的抬升高度控制在转盘上方150mm位置，避免运动过程中与转盘上的其他工件、侧边检测支架发生碰撞，路径中的过渡点全部做了圆弧过渡处理，减少机器人急停急转带来的振动，既可以提升取放料的运行速度，也能降低夹爪上工件因为惯性甩出的风险。整套机构的节拍可达每分钟30件以上，相比人工分拣效率提升2倍以上，且长期运行的不良率可控制在0.1%以内，适合在各类小型圆柱零件的加工、装配产线中推广使用，针对不同尺寸的圆柱工件，只需要更换转盘上的仿形定位座、调整机器人夹爪的开合行程即可快速换型，换型时间可控制在15分钟以内，适配多品种柔性生产的需求。
