冲压线夹送输送衔接设备结构设计

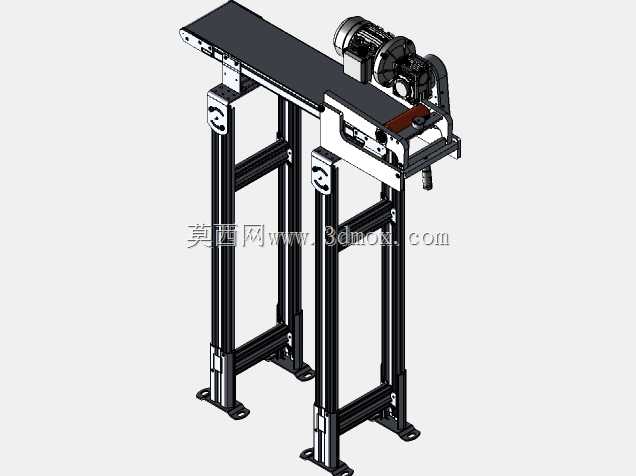

　　在冲压加工车间的连续生产链路里，压力机完成金属板材的冲裁、成型工序后，出料端的工件转运一直是影响产线节拍的关键节点——刚完成冲压的金属零件往往带有残余温度、边缘存在冲切毛刺，人工取件不仅效率难以匹配高速冲压的产出节奏，还存在划伤、磕碰的安全隐患，这款夹送输送设备正是针对这一工位的衔接需求设计，直接对接压力机出料口与后续装载工位，完成冲压件的平稳转移。从结构布局来看，设备采用窄幅皮带夹送的核心输送形式，上下两组平行的输送皮带形成对工件的柔性夹持面，区别于普通平皮带输送机的承托式输送，夹送结构可以适配不同厚度的平板类、浅拉伸类冲压零件，避免工件在输送过程中出现偏移、滑落，尤其适配表面平整度较高、重量较轻的冲压金属件，

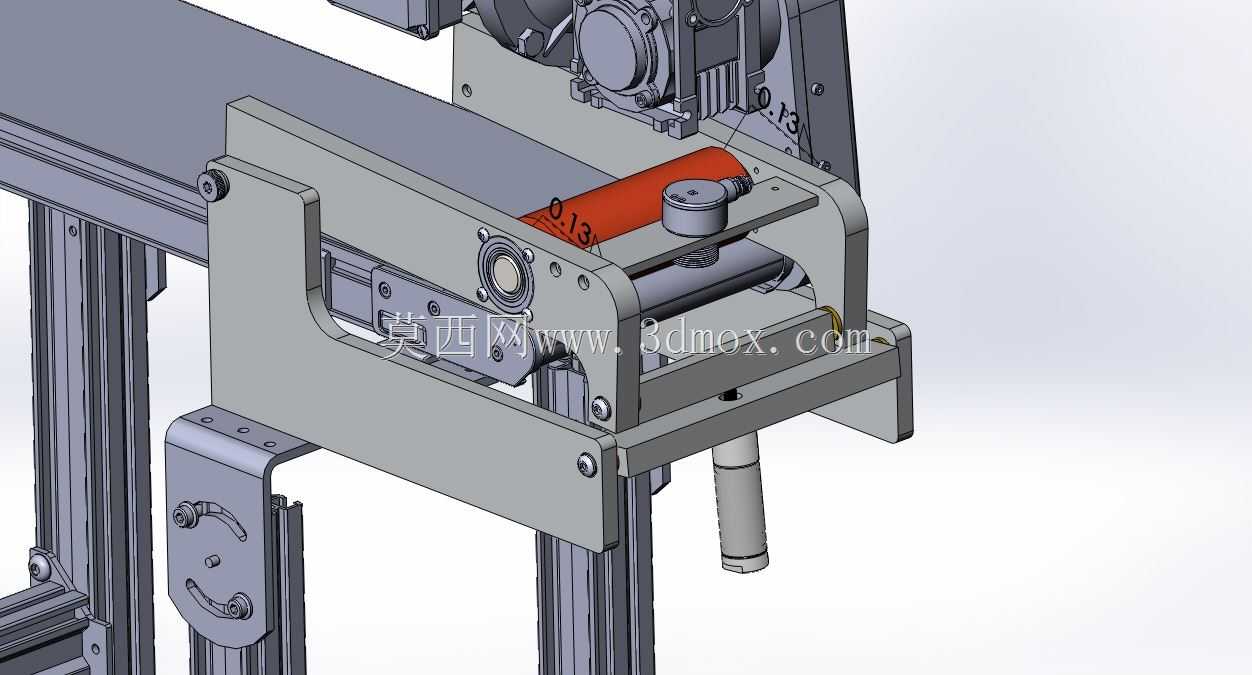

　　输送过程中不会对工件成型面造成压痕或刮伤。设备的驱动端采用集成式减速电机直连主动辊的传动方案，省去了额外的链传动、带传动冗余结构，既压缩了驱动端的安装空间，也减少了传动环节的功率损耗，主动辊与从动辊的端面均采用带座轴承固定在侧板上，轴承座位置预留了长条形调节槽，可通过调整螺栓位置改变辊轴间距，实现皮带张紧度的快速调节，日常维护时不需要拆解整体机架，仅需松开锁紧螺栓即可完成皮带更换或张紧操作。机架部分采用工业铝型材拼装结构，型材的槽道可兼容各类标准紧固件，安装时可根据现场压力机的出料高度、装载车的接料高度，灵活调整夹送输送段的整体倾斜角度与安装高度，不需要额外焊接定制支架，适配不同吨位、不同出料高度的开式、闭式压力机的安装边界。

　　夹送段的上皮带组件设置了弹簧压紧调节结构，可根据输送工件的实际厚度调整上下皮带的夹持间隙，当工件厚度在0.5mm到3mm区间变化时，仅需调整压紧弹簧的预紧力，即可保证夹持力足够带动工件平稳移动，又不会因压力过大造成工件变形。设备的进料端设置了导向挡边，可对齐压力机出料端的工件出料位置，避免工件偏斜进入夹送段造成卡料，出料端延伸出的导向板可直接对准装载车的料箱入口，工件脱离夹送皮带后可沿导向板顺滑滑入料箱，减少工件掉落的磕碰损伤。从安装边界来看，设备整体宽度控制在窄幅区间，不会占用冲压车间过多的通道空间，机架底部的支撑脚采用可调节脚杯结构，可适应车间地面不平整的安装环境，保证设备运行时的整体稳定性，避免因机架晃动造成皮带跑偏。

　　设计过程中充分考虑了冲压车间的多粉尘、多油污工况，所有转动部位均采用密封式轴承，可阻挡冲压粉尘、润滑油雾进入轴承内部，延长部件的使用寿命，皮带采用耐油、耐磨的工业输送皮带材质，长期接触带冲压油的工件也不会出现过早老化、开裂的问题。不同于通用型输送设备，这款夹送输送机的结构完全围绕冲压工位的特定需求优化，没有冗余的功能结构，整体结构紧凑，安装调试难度低，既可以作为单机设备对接单台压力机使用，也可以多台串联组成长距离的冲压件输送链路，适配多台压力机连线生产的自动化产线需求，在实际应用中可有效替代人工完成冲压件的出料转运，提升冲压产线的连续运行效率，降低人工操作的安全风险。
