带升降导向的工件压装定位工装结构

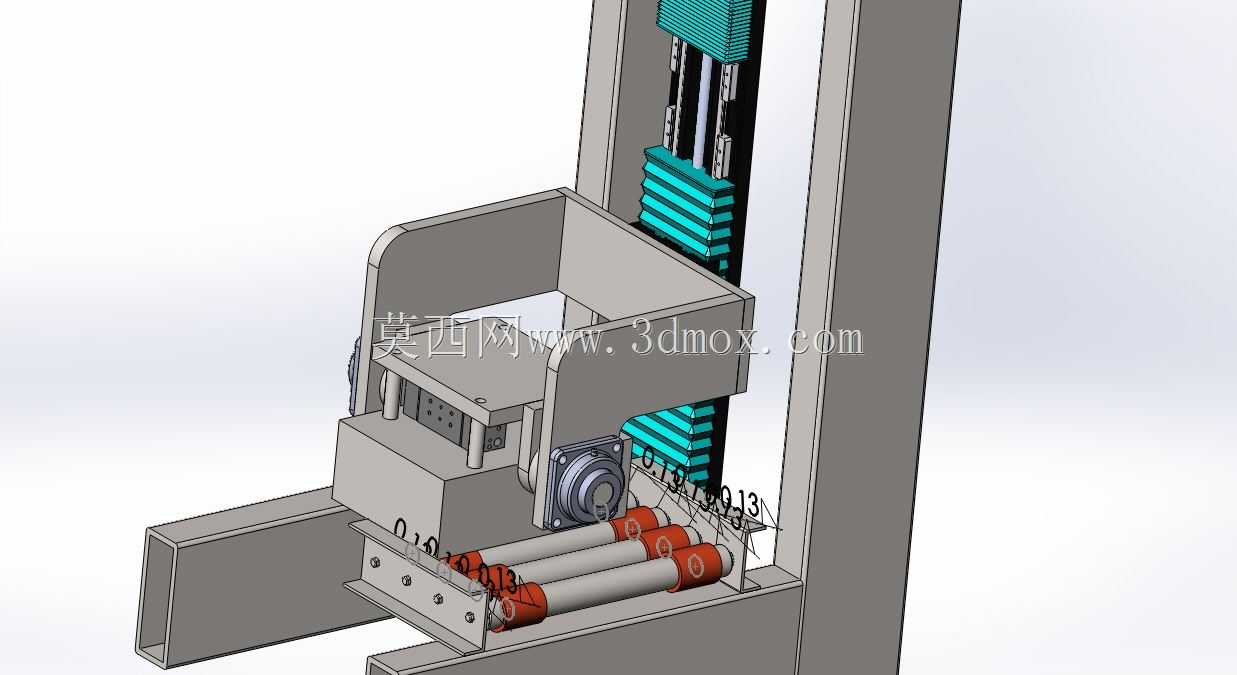

　　在中小规格零部件的压装装配工位，这类带升降导向的定位结构是产线里非常常见的非标工装单元，很多装配环节里，操作人员需要先把待装的基础工件放置到定位工位上，再依次叠装其余配套零件，最后通过压合动作完成部件的过盈配合装配，这套结构就是为了匹配这类工序需求设计的。从结构布局来看，整套装置采用立式框架作为承载主体，两侧的立式型材作为升降运动的导向支撑，搭配线性导轨副保证运动过程的同轴度，避免压装过程中出现偏载导致的工件压歪、配合面损伤问题。中间的滑动承载架是核心的工件安装载体，架体采用折弯钢板拼焊后加工的形式，保证安装面的平面度与位置公差，承载架上预留了多组安装孔位，可以根据不同规格的工件更换对应的定位块，适配小范围内的多品种工件装配需求，

　　不需要整体更换工装，只需要更换定位附件就能完成换型，适配多品种小批量的装配场景。承载架下方设置了三组平行的滚轴支撑结构，滚轴表面做了淬硬处理，一方面可以承托压装过程中向下的压合力，避免导向导轨承受额外的径向载荷，另一方面滚轴的滚动特性可以方便操作人员在压装前调整工件的周向位置，不需要硬推硬挪工件，减少工件表面的划伤风险。压装执行端设置在承载架的侧方安装位，可以根据压装力需求选配气缸或者液压缸作为压合动力，动力输出端的连接法兰做了浮动连接设计，能够自动补偿少量的安装同轴度误差，避免压头与工件接触时出现卡滞。整套结构的安装边界需要注意，立式框架的底部需要通过膨胀螺栓固定在车间的硬化地面或者装配工作台的台面上，底部支撑脚要做调平结构，

　　保证两侧导向导轨的垂直度公差控制在0.02mm/m以内，避免升降过程中出现卡顿。在实际应用场景里，这类定位结构常出现在汽车零部件装配、小型机电产品组装的工位上，比如小型电机的端盖压装、轴类零件的轴承压装工序，都可以通过这套结构完成工件的定位与压装动作，相比纯手工对位压装，能够大幅降低操作人员的劳动强度，同时提升压装的位置精度，减少因为对位不准导致的零件报废。设计过程中需要重点核算导向导轨的额定载荷，要保证在最大压装力工况下，导轨的静安全系数不低于3，同时承载架的焊接结构要做去应力处理，避免加工后出现变形导致安装孔位偏移。滚轴组件的安装要保证各滚轴的上母线处于同一水平面，高度差控制在0.05mm以内，避免工件放置后出现倾斜，

　　影响压装的垂直度。另外在升降行程的上下极限位置，要设置硬限位块与缓冲垫，避免滑动架超程运行碰撞框架结构，硬限位块采用45号钢淬硬处理，缓冲垫选用聚氨酯材质，吸收到位时的冲击载荷。在日常使用维护中，需要定期给线性导轨加注润滑脂，清理导轨表面的铁屑与杂物，避免杂物进入导轨滑块导致磨损加快，滚轴的转动部位也要定期加注润滑油，保证转动顺畅，避免出现卡滞导致工件移位。这套结构没有配置复杂的传感与控制系统，属于半人工操作的工装设备，操作人员只需要把工件放置到滚轴支撑面上，调整好位置后启动压合动力，就能完成压装动作，压装完成后升降架带动工件上升到取件位置，操作人员就可以把装配好的工件取下，进入下一道工序，整体操作流程简单，对操作人员的技能要求不高，适合在中小批量的装配车间里推广使用，结构的加工难度不高，大部分零件都是常规的型材与机加工件，制造成本较低，同时维护方便，不需要专业的设备维护人员就能完成日常的保养与易损件更换。
