通用伺服驱动粉末金属卸料执行机构

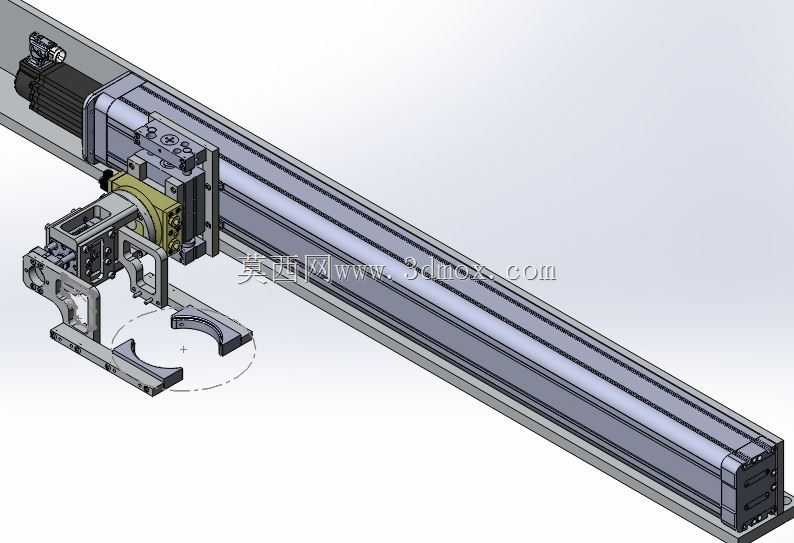

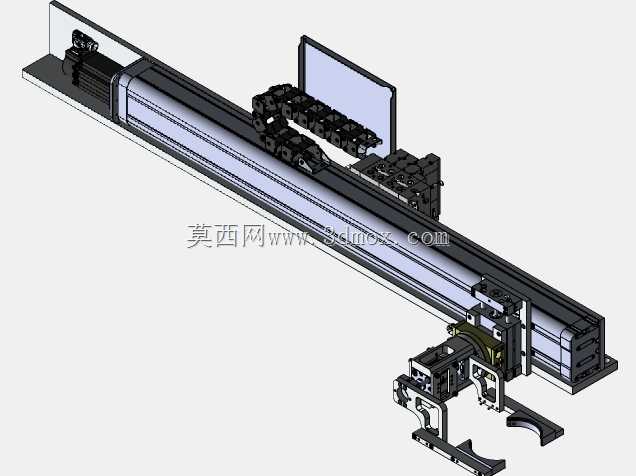

该设备主要应用于粉末冶金冲压生产车间的工序间物料转运场景，适配常规吨位的粉末金属冲压成型工位，可完成冲压成型后粉末金属坯件的自动抓取、转位、卸料作业，替代传统人工取件卸料的操作模式，有效规避高温坯件、冲压设备运行带来的作业安全风险，同时大幅提升粉末冶金冲压产线的连续生产节拍，降低人工操作带来的坯件磕碰、定位偏差等不良问题。设备整体采用线性导轨搭载伺服驱动的架构设计，横向移动单元选用长行程重载铝型材导轨作为承载主体，可根据产线工位的实际排布需求调整安装跨度，适配不同冲床工位间距、不同接料位置的安装边界，横向移动的驱动端搭配伺服电机配合传动组件，可实现毫米级的移动定位精度，保证每次取件位置的重复定位误差控制在生产允许范围内。末端执行机构采用旋转夹爪设计，夹爪的开合行程可适配不同外形尺寸的粉末金属坯件，旋转自由度可实现坯件从冲压工位到接料工位的角度调整，满足不同摆放姿态的卸料需求，夹爪接触坯件的部位做了仿形适配设计，避免夹取过程中对未完全定型的粉末坯件造成压伤、变形。设计过程中充分考虑了粉末生产车间的粉尘环境特性，所有传动部位均做了防尘密封处理，导轨滑块部位配备防尘刮屑组件，避免金属粉末进入传动副造成部件磨损，延长设备的连续运行寿命；整体安装接口采用标准化设计，可直接适配现有常规冲压设备的工位侧装需求，无需对原有产线做大规模改造，设备的走线全部采用拖链内置排布，避免运行过程中线缆拖拽造成的故障隐患。整体结构紧凑，横向移动单元的截面尺寸可适配多数冲压设备的侧边安装空间，不会占用过多的产线操作通道，末端执行机构的旋转半径经过反复校核，可在不干涉冲压模具运行的前提下完成取件卸料动作，保证设备运行过程中与冲压主机的动作时序完全匹配，不会出现撞模、干涉等生产风险。
