制动部件专用屏蔽电阻焊接设备结构

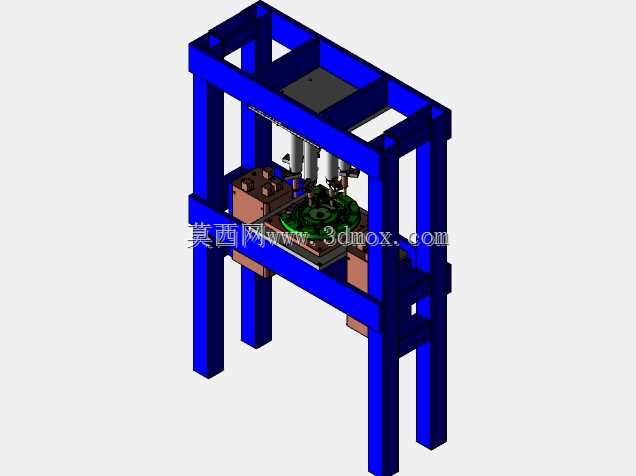

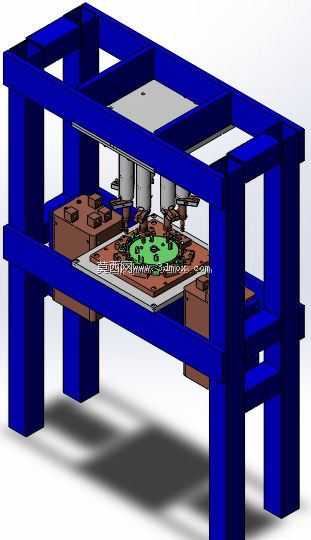

　　在汽车制动零部件的量产加工环节，制动屏蔽类零件的焊接工序长期存在焊点一致性差、焊渣飞溅易损伤工件绝缘屏蔽层、多工位焊接效率不足的痛点，这套焊接设备的结构设计正是围绕该类工序的实际生产需求展开。设备整体采用方通拼焊的门式机架作为承载主体，四根竖直支撑方通搭配上下两层横向连接梁形成高刚性框架结构，安装时需保证机架底部支撑面平面度公差控制在0.2mm/米范围内，避免长期受焊接加压载荷出现机架变形，影响焊点压力稳定性。机架上层预留的安装平面用于固定多组焊接加压气缸的安装座，设计时将三组焊接执行单元沿工件回转工位的周向排布，可同时对应工件上三个不同方位的待焊接点位，单次工位装夹即可完成全部焊点的焊接作业，

　　相比单头焊接设备可压缩近60%的工序节拍。中层的工作台面用于安装回转式工件定位工装，工装定位面根据待焊接制动屏蔽件的外形轮廓做仿形铣削加工，定位销位置匹配工件上的预制安装孔，装夹时可快速完成工件的位置找正，重复定位精度可控制在0.1mm以内，避免焊接位置偏移导致的零件报废。设备内置的定制电阻焊接单元，将焊接变压器集成安装在机架下层的横梁空间内，缩短焊接次级回路的走线长度，减少焊接电流的传输损耗，保证焊接电流输出的稳定性；焊头部分采用绝缘隔热材料做屏蔽防护，可阻挡焊接过程中产生的飞溅焊渣落到工件的屏蔽涂层区域，避免焊渣高温灼伤绝缘层导致零件屏蔽性能失效。焊接加压行程设计为可调节结构，针对不同厚度的待焊接工件，

　　可通过调整气缸行程限位块的位置，匹配对应的焊头下压行程与加压压力，适配不同规格制动屏蔽零件的焊接参数需求。设备的操作维护空间预留充分，机架前后两侧均留足不小于800mm的操作距离，方便操作人员完成工件上下料、焊头磨损更换、工装调试等日常操作；焊接单元的线缆与气路管线均沿机架方通的内侧走线布置，通过线卡固定在梁体上，避免管线外露被焊渣飞溅烫损，同时也减少设备外部的管线杂乱问题，降低现场作业的安全隐患。从安装边界来看，设备整体占地尺寸控制在长1800mm、宽1200mm、高1600mm范围内，可直接适配车间内标准的流水线工位布局，不需要对现有生产线做大规模的场地改造；机架底部预留有地脚螺栓安装孔，可通过膨胀螺栓与车间地面固定，

　　抵消焊接加压过程中产生的微量振动，进一步提升焊接过程的设备稳定性。这套结构在设计时充分考虑了量产场景下的耐用性需求，所有与焊接飞溅接触的部位均做了表面淬硬处理，提升接触面的抗磨损、抗灼伤能力，延长设备的无故障运行周期；工件定位工装采用快换式连接结构，当需要切换不同型号的制动屏蔽件生产时，仅需更换上层的仿形定位板即可完成工装切换，换型时间可控制在15分钟以内，适配多品种小批量的柔性生产需求。焊接回路的导电部位均做了绝缘隔离处理，避免机架带电引发的安全风险，同时在焊头周边设置有防护挡板，阻挡焊接飞溅向外扩散，保护现场操作人员的作业安全。
