SMC薄型带导杆气缸CDQM系列结构

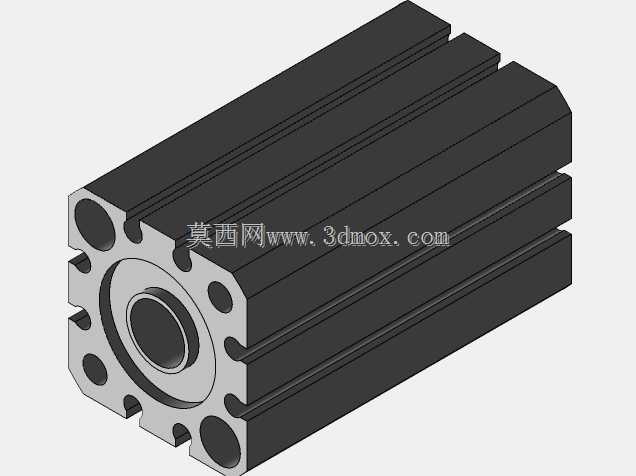

　　这款带导杆薄型气缸的三维结构，是气动回路里执行直线往复动作的核心元件，在3C电子装配线的工件移栽、工装夹具的夹紧定位、包装设备的推料分料、自动化检测工位的工件顶升等场景里都有大量应用。不同于普通无导杆的薄型气缸，这款集成了导向杆结构，能在输出轴向推力的同时承受一定的侧向载荷，不需要额外搭配直线导轨做导向，就能保证活塞杆动作时不发生偏转，大幅压缩了整套气动执行机构的安装空间，很适合设备内部布局紧凑、安装位预留有限的工况。从结构设计来看，缸体采用了多面开槽的型材式结构，既可以通过缸体侧面的安装孔直接锁附在设备立板或台面上，也能配合法兰从轴向固定，安装方式灵活，能适配不同设备的布局需求。缸体端面上的多个通孔是拉杆安装位，

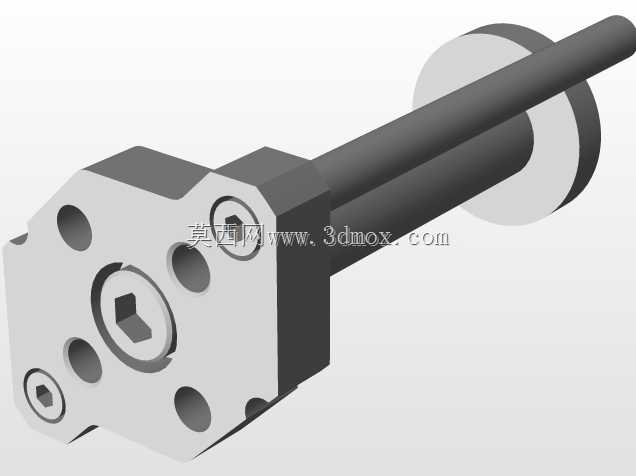

　　四根拉杆贯穿整个缸体将前后端盖锁紧，保证气缸在额定气压下工作时不会发生端盖脱开的问题，端面上的沉孔是活塞杆的伸出位，周围的导向孔和导杆配合，导杆和活塞杆平行布置，行程范围内导杆全程在导向套内滑动，配合精度高，动作时的抗扭转性能比普通气缸提升很多，哪怕推料时工件重心偏移，也不会出现活塞杆卡滞、密封件偏磨的问题。做设备选型的时候，首先要确认安装边界，这款气缸的缸体截面是正方形结构，安装孔位的中心距、活塞杆的伸出端螺纹规格、导杆的间距都是标准化尺寸，替换同系列不同行程的型号时不需要改动安装板的开孔，能减少设计改图的工作量。设计这套三维结构的时候，要重点关注几个配合部位的公差：导向套和导杆的配合间隙要控制在合理范围，间隙太小会导致动作卡顿，

　　间隙太大则会失去导向抗偏转的作用；活塞和缸筒内壁的配合要保证密封件的压缩量合适，既不会出现内泄漏，也不会因为摩擦阻力太大导致气缸动作不畅；端盖和缸筒的密封槽尺寸要匹配对应规格的O型圈，保证静态密封的可靠性。实际应用中，这类气缸通常搭配电磁阀、调速接头使用，通过调节排气侧的气流速度来控制气缸伸出和缩回的速度，避免动作太快产生冲击，损坏工件或者气缸自身结构。在一些需要多点定位的工位，还可以在气缸外部搭配磁性开关，通过检测活塞上磁环的位置来反馈气缸的动作状态，给设备控制系统提供到位信号。和标准气缸比，薄型带导杆气缸的总长度更短，相同缸径、相同行程下，安装长度能缩短近三分之一，对于那些对设备厚度有严格要求的工位，比如流水线侧面的挡停机构、

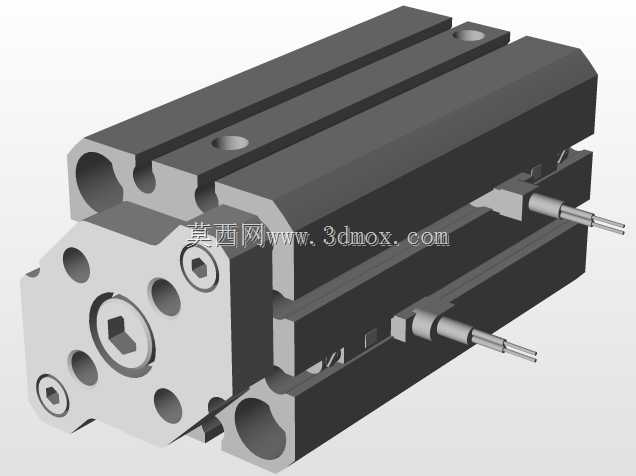

　　狭小空间内的压紧机构，这类气缸的优势非常明显。另外，缸体的型材结构本身就有一定的散热能力，气缸高频往复动作时产生的热量能通过缸体表面快速散出，长时间工作也不会因为温升过高导致密封件提前老化。建模的时候要注意，缸体上的槽位是安装磁性开关的位置，槽的尺寸要和常用的磁性开关安装卡扣匹配，方便用户后期加装检测元件；活塞杆的端部螺纹要做退刀槽处理，保证锁紧螺母能完全贴合安装面；所有的棱角位置都做了小倒角处理，既避免加工时出现应力集中，也能防止安装时划伤操作人员。在装配逻辑上，先将导向套压入前端盖，再把导杆和活塞组件装入缸筒，穿入拉杆后锁紧两端的螺母，最后安装密封件和防尘圈，整个结构没有复杂的异形零件，加工和装配都很方便，后期维护更换密封件也不需要特殊工具，能减少设备的停机维护时间。对于结构设计人员来说，调用这类标准化的气缸三维模型时，不需要从零开始绘制每个细节，直接确认安装尺寸、行程、缸径参数就能快速完成布局，能大幅缩短设备设计的周期，同时也能避免因为手动建模尺寸错误导致的后期安装干涉问题。
