SMC薄型带导杆气缸CDQMB25-50A93V结构设计

　　在自动化生产线的工位布局中，气动执行元件的空间占用往往是结构设计阶段需要反复权衡的核心要素，尤其是在3C电子装配、小型工件分拣、夹具定位这类安装空间局促的工位，常规拉杆式气缸的轴向尺寸过大，很容易出现和周边工装、输送线体干涉的问题，CDQMB系列带导杆薄型气缸正是针对这类紧凑安装场景开发的气动执行部件。这款缸径25mm、行程50mm的带导杆气缸，本体采用了方形集成化结构设计，没有额外的外置导杆安装支架，缸筒本身集成了导杆的导向孔位，相比同规格的普通薄型气缸搭配独立导杆组件的方案，整体轴向长度缩短了近三分之一，不需要额外设计导向机构的安装位，能直接贴装在工装板或者设备立板上，大幅降低了工位的结构设计复杂度。从实际使用场景来看，

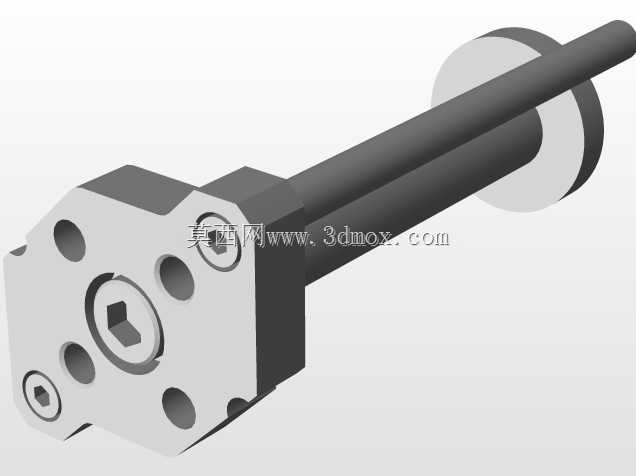

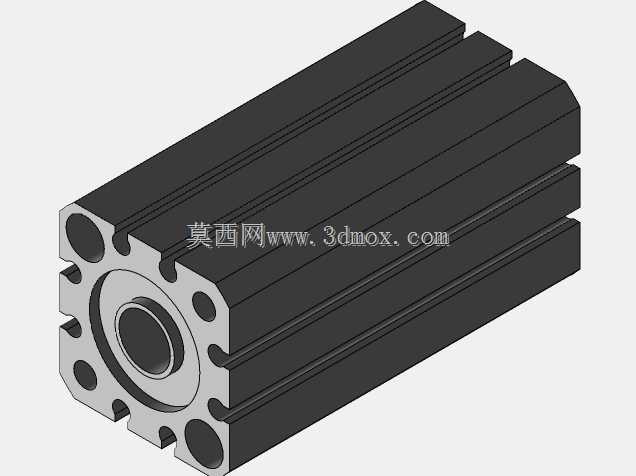

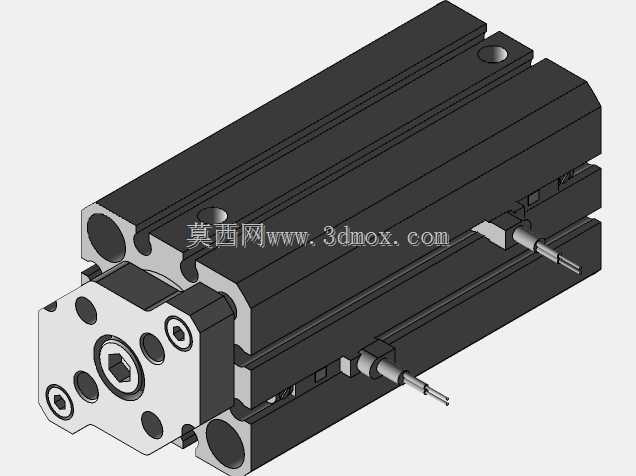

　　这类带导杆薄型气缸最常应用在工件的顶升、阻挡、短距离压紧工位，比如流水线末端的工件挡停机构，不需要承受大的侧向负载，但要求气缸活塞杆伸出时不能出现转动，保证挡块的位置精度，这款气缸集成的两根平行导杆和活塞杆同步运动，能完全限制活塞杆的周向转动，抗扭转精度可以满足常规挡停、轻载压紧的需求，不需要额外加装防转配件。在设计思路上，这款气缸采用了缸筒和端盖一体化的挤压成型工艺，缸体外部的四条凹槽既可以作为磁性开关的安装槽，直接卡入配套的磁性开关就能检测活塞的伸出、缩回位置，不需要额外制作开关安装支架，同时凹槽结构也提升了方形缸体的结构刚性，在承受一定侧向负载的时候不会出现缸体变形的问题。前端盖的安装孔采用了通孔内螺纹设计，

　　既可以从前端穿螺栓将气缸固定在安装板上，也可以从后端穿螺栓进行反向安装，适配不同的工装布局需求，比如在顶升工位，往往需要将气缸固定在工装板下方，活塞杆向上伸出顶升工件，反向安装的形式能让缸体完全藏在工装板下方，不会占用线体上方的操作空间。从安装边界来看，这款气缸的方形本体尺寸规整，四个角的安装孔位对称分布，安装时只需要在安装板上加工对应位置的过孔和中心的活塞杆过孔即可，不需要加工复杂的定位槽，导杆和活塞杆的同轴度在出厂时已经完成校准，安装时不需要反复调整导向精度，只要保证安装面的平面度在常规机械加工的公差范围内，就不会出现导杆卡滞、运行不畅的问题。在功能特性上，这款气缸的活塞采用了双向密封结构，进气口分布在缸体的两个侧面，不管是正接还是反接气管，都能方便地完成气路布局，不会出现气管和周边部件干涉的情况，缓冲结构采用了内置的橡胶缓冲，不需要额外调节缓冲针阀，在50mm行程的末端不会出现明显的撞击声，适合用在对噪音有一定要求的装配工位。很多结构工程师在选型这类薄型带导杆气缸的时候，往往会忽略侧向负载的允许范围，这款25缸径的型号，在行程50mm的工况下，导杆的导向长度足够覆盖全行程的支撑需求，只要侧向负载不超过产品手册规定的阈值，就不会出现导杆磨损加快、密封件漏气的问题，相比普通的单活塞杆薄型气缸，它的抗侧向负载能力提升了数倍，在一些需要承受小部分偏载的压紧工位，比如工件侧面有小凸台，压头作用点不在气缸轴线上的场景，也能稳定运行，

　　不需要额外加装导向轴和直线轴承，减少了零件数量和装配工作量。另外，这款气缸的活塞杆端部采用了内螺纹设计，可以直接安装浮动接头、压头、挡块等配件，不需要额外加工连接螺纹，端部的防尘圈能阻挡车间内的粉尘、切削液进入缸体内部，在机加工工位的辅助上下料机构中也能稳定使用，不会因为少量切削液飞溅就出现密封损坏的问题。在三维建模过程中，这款气缸的所有安装尺寸、接口位置都完全按照实物的实际尺寸绘制，包括磁性开关的安装槽尺寸、进气口的螺纹规格、安装孔的位置度公差，都能直接导入到设备装配体中进行干涉检查，不需要再手动测量实物修正尺寸，能大幅缩短结构设计阶段的选型建模时间，工程师在做工位布局的时候，可以直接调用这个模型进行空间排布，提前预判气管走线、开关安装的预留空间，避免后期装配时出现干涉返工的问题。
