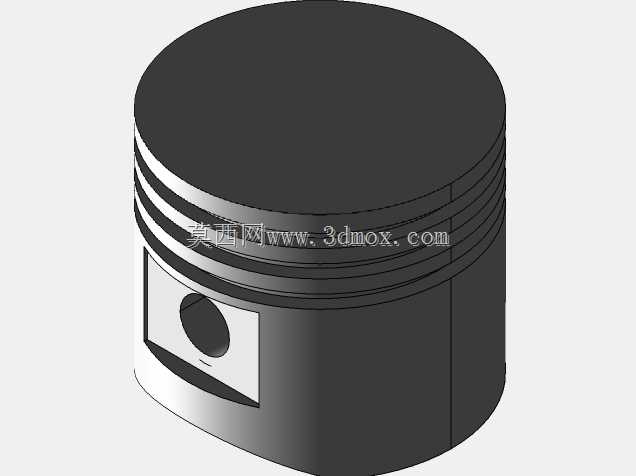

内燃机用参数化活塞结构三维设计

　　在往复式动力机械的核心运动副设计中，活塞是直接决定整机做功效率、运行寿命与密封可靠性的关键零件，其结构设计需要同时兼顾热负荷承载、往复运动惯性控制、缸内密封配合、销座传力均匀性等多重工程需求，广泛应用于车用内燃机、工业往复式压缩机、柱塞式计量泵、小型通用汽油机等需要通过腔室容积变化实现能量转换或介质输送的设备中。从实际工况适配角度看，活塞在工作循环中需要承受最高可达十余兆帕的燃气爆发压力，同时在每分钟数千次的往复运动中交替完成进气、压缩、做功、排气四个行程的动作，顶部直接接触高温燃气，裙部则需要与气缸内壁保持稳定的滑动配合间隙，因此在三维建模阶段就需要对各部分结构的尺寸边界做精准定义。本次设计的活塞采用参数化建模逻辑搭建，

　　所有关键尺寸均通过关联参数驱动，可根据不同缸径、不同压缩比的设计需求快速调整结构参数，无需重新绘制基础特征。从结构布局来看，活塞头部设置多道环槽结构，用于安装气环与油环，气环负责密封燃烧室内的高压燃气，避免压缩压力泄漏导致动力输出不足，油环则负责刮除气缸壁上多余的润滑油，防止机油窜入燃烧室造成积碳与异常烧损，环槽的宽度、深度以及相邻环槽的间距都经过匹配计算，既保证活塞环安装后的轴向定位可靠性，也预留了足够的热膨胀余量，避免工作状态下因热胀冷缩出现环卡滞或密封失效问题。活塞销座部分采用对称式凸台结构，销孔与活塞销采用过渡配合设计，销座外侧设置加强筋结构与活塞头部、裙部平滑过渡，能够将燃气作用在活塞顶部的压力均匀传递给活塞销，

　　再通过连杆传递给曲轴输出动力，避免销座部位出现应力集中导致的疲劳开裂。活塞裙部设计为微椭圆型面，常温状态下裙部横截面长轴垂直于活塞销轴线方向，工作状态下受侧压力与热膨胀影响后，裙部会逐渐趋近正圆，保证与气缸壁的贴合面积均匀，既减少往复运动过程中的敲缸异响，也能避免局部磨损过快。从安装边界来看，活塞的最大外径尺寸与对应气缸的内径保持严格的配合公差，总高度尺寸需要满足曲轴最大回转半径下的运动行程需求，避免活塞运行到上止点时与气缸盖、气门发生运动干涉，活塞销孔的中心高度、孔径尺寸与连杆小头的安装尺寸完全匹配，可直接适配对应规格的连杆组件完成装配。在建模过程中，所有过渡圆角均按照实际加工工艺要求设置，避免尖锐棱角造成的应力集中，

　　头部的避阀坑、燃烧室凹坑结构也可根据不同机型的配气机构、喷油方式做针对性调整，裙部的轻量化减重槽在保证结构强度的前提下尽可能降低活塞整体质量，减小往复运动惯性力，降低曲轴连杆机构的运转负荷。对于结构设计从业者而言，这类参数化活塞模型可直接作为同类型产品设计的基础模板，通过调整缸径、压缩比、环槽数量、销孔直径等核心参数，快速生成适配不同功率等级、不同应用场景的活塞结构，大幅缩短前期方案设计阶段的建模周期，同时模型的结构细节完全符合实际加工与装配的工艺要求，不存在无法落地的理想化结构，可直接用于后续的有限元热应力分析、运动学仿真以及工程图纸输出。
