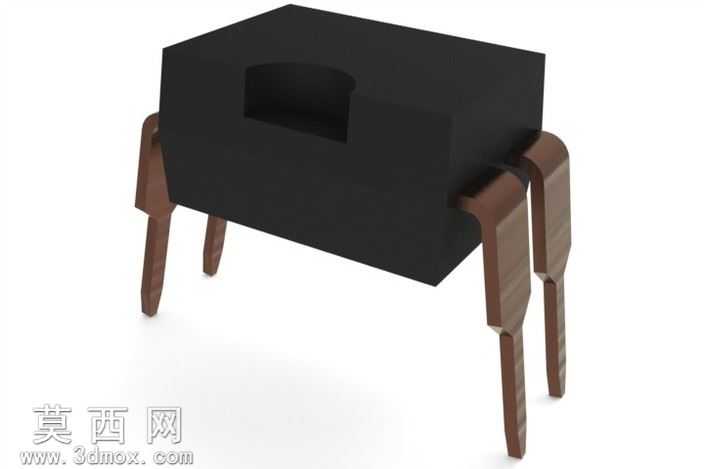

DIP4直插式集成电路封装三维建模作品

本作品针对DIP4双列直插式集成电路封装开展三维建模设计，建模过程严格遵循直插式电子元件的通用尺寸规范，还原真实元件的结构比例与外观特征。建模阶段以实体建模为核心逻辑，首先构建封装主体的黑色塑封基座：先绘制矩形截面轮廓，通过拉伸命令生成主体块体，再针对塑封体顶部的定位凹槽特征，采用切除拉伸的方式精准开槽，凹槽的弧度、深度均参照实物元件的比例设置，确保塑封体的识别特征完整还原。引脚部分采用分步建模方式，先绘制单根引脚的弯折轮廓路径，通过扫描命令生成引脚实体，还原引脚从塑封体侧面伸出后的两次弯折结构：靠近塑封体的水平伸出段、向下弯折的垂直插装段，同时还原引脚表面的细微防滑纹理特征，再通过线性阵列命令完成四枚引脚的对称排布，严格控制引脚间距、伸出长度的尺寸精度，确保四枚引脚的位置完全对称，符合DIP4封装的引脚排布标准。材质渲染阶段，针对塑封主体赋予哑光黑色工程塑料材质，调整材质的粗糙度参数模拟真实环氧塑封料的磨砂质感，避免过度反光；针对金属引脚赋予铜合金镀锡材质，设置轻微的金属反射效果与做旧质感，还原真实元件引脚的金属色泽与轻微使用痕迹，同时通过环境光遮蔽效果强化塑封体与引脚衔接处的阴影层次，提升模型的真实感。结构设计上严格还原DIP封装的装配逻辑，塑封体与引脚的衔接位置做了贴合处理，无穿模、错位问题，引脚的插装段保持垂直向下的角度，符合PCB插装焊接的实际形态，模型整体结构完整，各部件的比例协调，既可以用于电子元件的结构展示，也可用于PCB装配场景的三维布局参考，建模过程中对细节特征的把控兼顾了外观还原度与结构合理性，没有冗余的几何特征，模型拓扑结构规整，可直接用于渲染展示、装配模拟等多种场景。
