重型商用车转向轴配套空气悬架结构

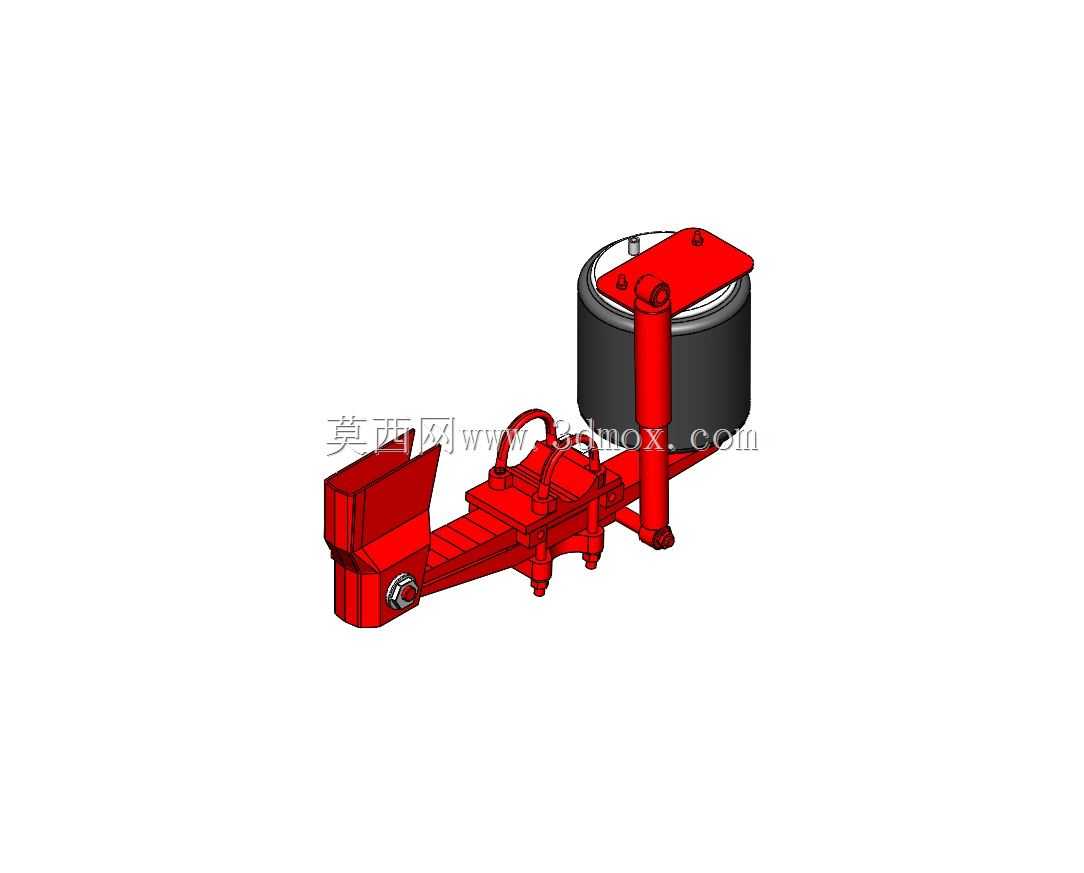

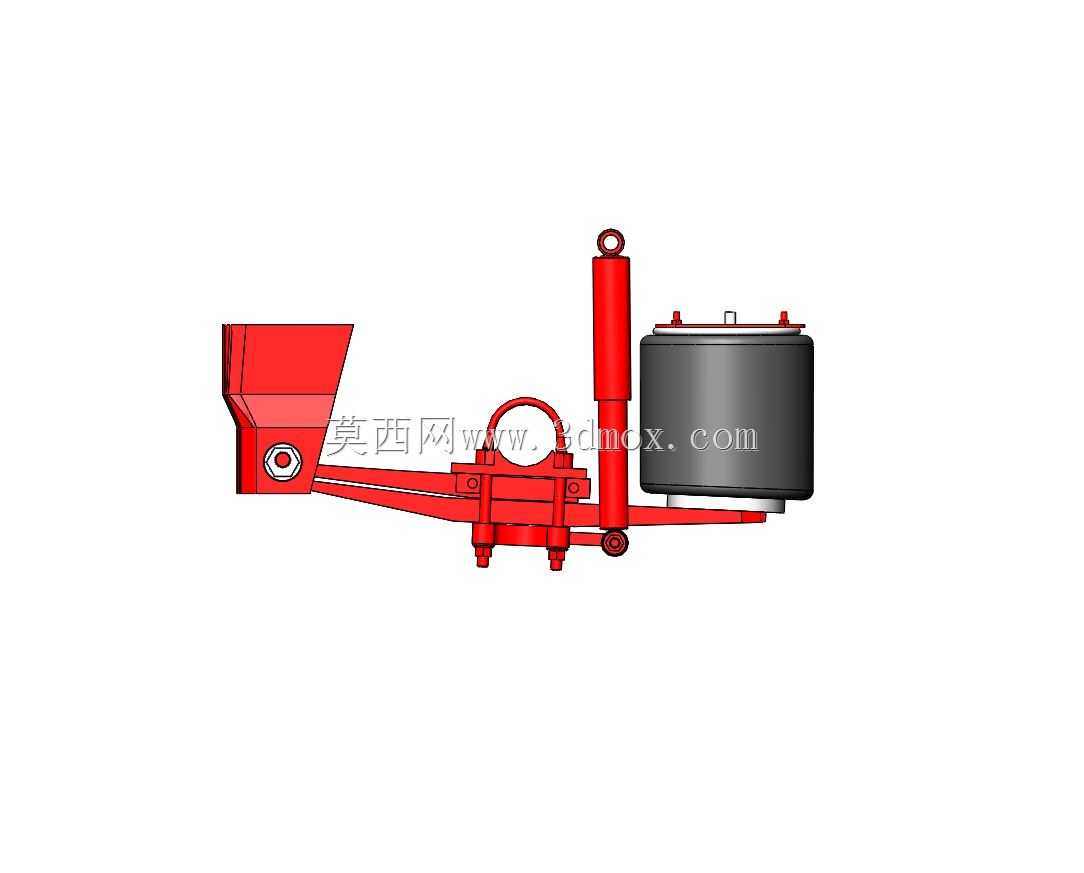

　　这套悬架结构针对重型商用车辆的转向受力轴工况开发，适配多轴重载货运车辆的转向轴承载需求，日常应用场景覆盖干线物流重卡、工程专用作业车的前转向轴位置，核心作用是在车辆行驶过程中过滤路面传递的颠簸冲击，同时保证转向轮的定位参数稳定，避免重载状态下转向轮出现异常摆振、轮胎偏磨等问题。从结构组成来看，整套装置集成了空气弹簧气囊、铸造导向支架、减振连接臂、安装固定支座几个核心部分，红色涂装的金属支架采用一体式铸造成型后机加工的工艺路线，支架上预留的U型螺栓安装位用于和车桥本体刚性连接，导向臂的延伸端直接对接车架纵梁的安装点，既可以传递纵向的驱动力与制动力，也能承受转向过程中的横向载荷，避免气囊承受额外的横向剪切力，延长空气弹簧的使用寿命。

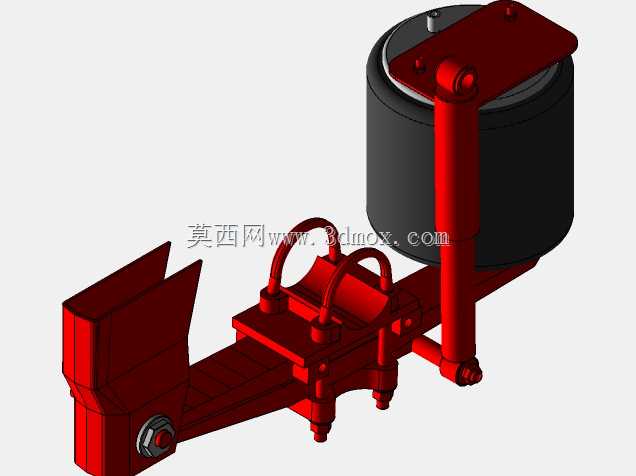

　　顶部的安装盖板通过螺栓固定在车架横梁位置，盖板上的铰接结构连接减振支柱，支柱下端和桥位支架铰接，形成完整的垂向运动导向约束，保证气囊在压缩、伸张行程中始终保持垂直受力状态，不会出现偏磨、卡滞的问题。设计过程中首先考虑的是转向轴的运动边界，转向轮在最大转角状态下，悬架的所有运动部件不能和转向拉杆、制动气室、轮辋发生运动干涉，因此导向臂的弯折角度经过多轮运动仿真校核，在保证足够结构强度的前提下，尽可能避让周边的转向系统部件。安装边界方面，支架底部的连接面和标准重载转向桥的安装平面完全匹配，连接孔位的间距适配主流13吨级转向桥的U型螺栓规格，顶部气囊安装面的高度匹配常规重卡车架的离地高度，不需要额外改制车架就可以直接替换原有钢板弹簧悬架，

　　降低改装的工作量。结构强度层面，支架的壁厚根据满载轴荷、冲击载荷的计算结果做了差异化设计，应力集中的铰接位置做了局部加厚和圆角过渡处理，避免长期交变载荷作用下出现疲劳开裂的问题，U型螺栓的压紧面设计了防滑齿结构，在螺栓达到规定拧紧力矩后，可以防止支架和车桥之间出现相对窜动。空气弹簧的选型匹配了转向轴的额定轴荷，气囊的有效承压面积可以满足空载、满载状态下的刚度变化需求，配合减振器的阻尼调校，既能保证空载状态下的驾乘舒适性，也能在满载状态下提供足够的支撑力，避免制动时出现过度点头、转向时侧倾过大的问题。这套结构的设计参考了成熟的重载空气悬架技术路线，针对转向轴的受力特点做了专属优化，没有照搬驱动轴悬架的结构形式，

　　充分考虑了转向过程中部件的横向受力、运动避让需求，所有连接点的位置都经过实车装配空间校核，建模过程中还原了所有安装孔位、铰接间隙、螺栓连接的细节，能够直接用于底盘布置的干涉检查、悬架运动学仿真分析，也可以作为同类型悬架产品改型设计的参考基础，帮助结构设计人员快速完成方案迭代，减少重复建模的工作量。在实际装车应用中，这类空气悬架相比传统钢板弹簧悬架自重更轻，能够降低车辆的整备质量，提升货运装载量，同时空气弹簧的变刚度特性可以更好的保护车载货物，减少颠簸路面造成的货损，对于精密仪器运输、冷链运输这类对行驶平稳性要求较高的场景适配性更好。
