商用车空气悬架臂架总成结构设计

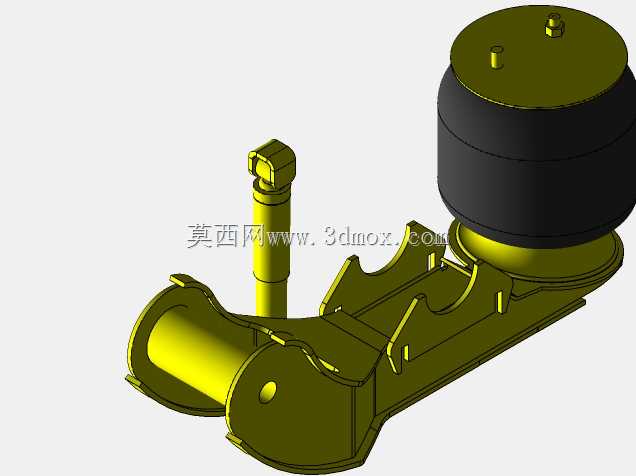

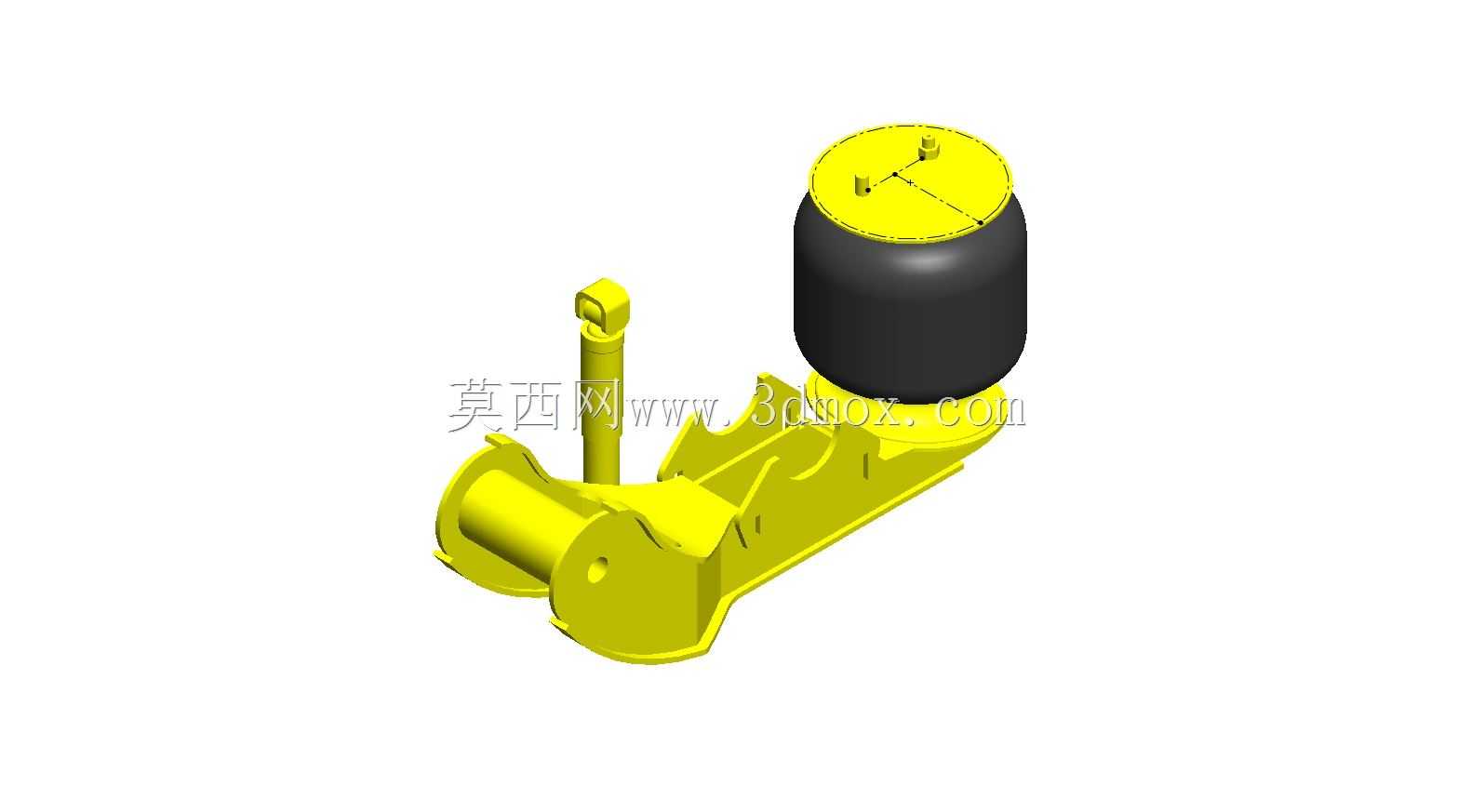

　　在商用车底盘的悬挂系统设计中，空气悬架的臂架承载结构直接决定了整车行驶的平顺性与承载可靠性，本次呈现的臂悬架结构，主要适配重型载货车辆、公路客运大巴的后桥悬挂布置场景，替代传统钢板弹簧悬架的刚性承载逻辑，通过空气弹簧与导向臂的配合，实现承载能力与减震性能的平衡。从实际装车用途来看，该结构承担着多重功能：一方面作为空气弹簧的安装承载基座，将气囊传递的车身载荷均匀传导至车桥位置，另一方面作为悬挂系统的导向构件，约束车桥与车架之间的相对运动轨迹，避免行驶过程中车桥出现横向、纵向的错位偏移，同时集成的减震器连接支座，可直接匹配筒式减震器的安装点位，形成完整的悬挂减震受力链路。从结构设计的思路来看，整个臂架采用一体式冲压焊接成型的托架结构，

　　主体承载面根据空气弹簧的底部安装轮廓做了适配的弧形定位槽，无需额外加装转接法兰即可完成空气弹簧的定位装配，减少了装配环节的零件数量，也降低了多零件连接带来的应力集中风险。臂架的前端设置有车桥抱箍安装位，采用半圆弧的贴合面设计，与驱动桥的桥壳外轮廓完全匹配，装配时通过U型螺栓即可完成臂架与车桥的刚性固定，抱箍位置的臂架截面做了局部加厚处理，应对车辆急加速、急制动时产生的纵向冲击载荷，避免长期交变载荷下出现连接位开裂的问题。臂架侧面延伸出的减震器连接支耳，采用垂直于减震器受力方向的销孔设计，销孔内部预留了衬套安装的间隙量，可匹配橡胶金属复合衬套，过滤减震器工作时传递的高频振动，避免金属硬接触带来的异响与磨损。

　　空气弹簧部分采用了囊式空气弹簧结构，顶部设置有车身连接的螺纹安装接口与充气接口，可根据车辆的实际载荷情况调整气囊内部气压，实现不同载重下的车身高度恒定，气囊的下部活塞与臂架的定位槽精准配合，保证气囊在压缩、拉伸行程中不会出现横向滑移。从安装边界尺寸来看，整个臂架总成的横向安装宽度适配主流重型商用车的后桥轮距参数，纵向长度满足空气弹簧最大压缩行程时的空间需求，不会在车轮上下跳动时与车架纵梁、轮胎周边部件发生运动干涉。臂架上预留的多个工艺孔位，一方面用于整车装配时的管线固定，另一方面可作为电泳涂装时的工艺流液孔，保证构件内腔的防腐涂层覆盖完整，提升零部件在复杂路况、雨雪天气下的抗腐蚀能力。在结构受力的优化上，

　　臂架的各个弯折位置都做了圆弧过渡处理，避免直角弯折带来的应力集中问题，承载薄弱位置焊接有加强筋板，筋板的走向与主受力方向保持一致，在不额外增加过多构件重量的前提下，大幅提升臂架的抗扭、抗弯承载能力。实际装车验证中，该结构可在额定承载工况下承受垂直方向的交变载荷，同时应对车辆转向时的侧倾力矩、制动时的纵向惯性力，空气弹簧的变刚度特性可有效过滤路面传递的颠簸振动，降低车架与车身的冲击载荷，延长车载货物、车身结构的使用寿命，也能提升驾乘人员的乘坐舒适度。对于三维建模从业者而言，该模型的结构设计逻辑具备很高的参考价值，从承载路径的规划到安装接口的适配，再到工艺细节的处理，都完全贴合商用车底盘零部件的实际开发流程，可作为空气悬架类产品设计、底盘结构改装的参考原型，帮助设计人员理解悬挂系统的受力传递逻辑与装配匹配要求。
