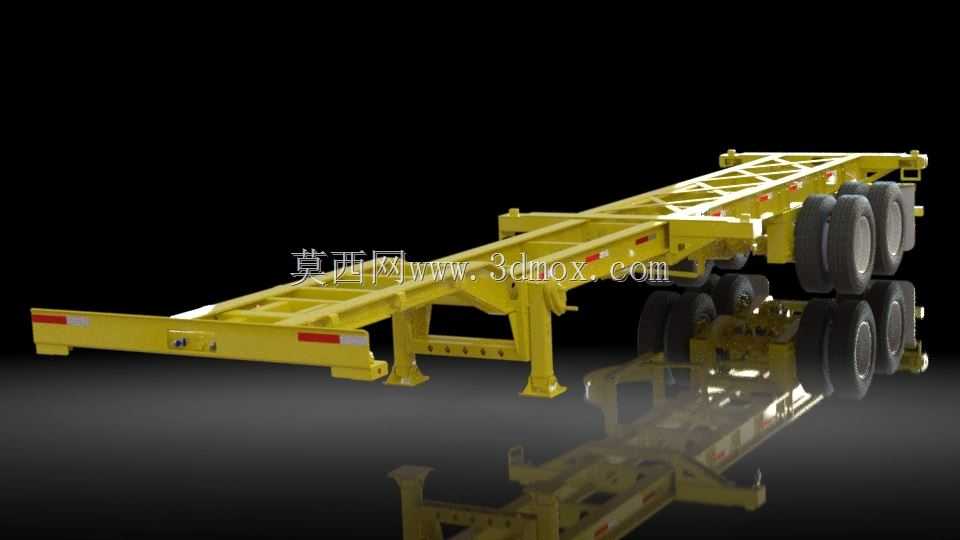

可扩展式集装箱半挂车底盘车架结构

　　这款可扩展底盘结构主要面向港口短驳、干线物流中多规格集装箱的转运作业场景，区别于固定长度的常规集装箱挂车底盘，其核心设计点在于车架主体的可伸缩拓展结构，能够适配20英尺、40英尺乃至45英尺不同长度规格的标准集装箱装载需求，无需更换整车底盘即可完成不同尺寸货箱的承载作业，大幅提升单台运输装备的场景适配能力，减少物流企业的车队配置成本。从结构设计逻辑来看，整个车架采用边梁承载为主、中间桁架辅助受力的布局，主体纵梁为高强度钢冲压焊接成型的变截面结构，在牵引销连接区域、悬架安装区域做了局部加厚加强处理，对应位置预留了标准的安装孔位，可直接适配常规的牵引销总成、多轴空气悬架或者钢板弹簧悬架组件，不需要额外做安装面的二次加工。

　　车架的可扩展段采用嵌套式滑轨结构，内置定位锁止机构，当调整到对应集装箱长度的工位时，锁止销会自动卡入对应定位孔，保证行驶过程中拓展段不会出现窜动，锁止点位的位置完全对应不同规格集装箱的底部角件锁座安装位，调整完成后可直接固定集装箱锁扣，不需要额外调整锁座位置。支撑装置方面，车架前端布置了联动式支腿，在脱挂状态下可通过手摇或者液压驱动将车架前端支撑到标准高度，支腿的接地盘做了加大防滑处理，能够在硬化堆场、简易铺装路面甚至未硬化的临时货场稳定支撑，不会出现沉陷问题。车架尾部的后保险杠、侧防护装置都采用螺栓连接的模块化设计，在车架拓展长度调整时，侧防护可对应拼接加长段，后保险杠位置保持固定，满足道路行驶的安全防护规范要求。从安装边界来看，

　　车架收缩状态下的总长度对应20英尺集装箱的安装尺寸，完全伸出后总长度匹配45英尺集装箱的角件间距，宽度方向保持标准挂车的统一宽度，可适配现有所有标准挂车的车轴、轮胎、制动系统组件，悬架安装位的孔距、高度都符合行业通用尺寸，不需要定制专属的行走机构部件。电气线路的布置采用拖链结构，在车架伸缩过程中，制动气管、信号线束都可随拓展段同步移动，不会出现管线拉扯、弯折损坏的问题，所有管线的固定卡扣都预留了冗余长度，避免长期伸缩作业出现管线疲劳断裂。在实际作业场景中，这类可扩展底盘特别适合集装箱堆场的内部转运作业，同一台车辆可以完成不同长度集装箱的堆垛移位、短驳运输，不需要针对不同箱型配备不同长度的挂车，减少堆场的设备保有量；在干线物流场景中，

　　也可根据单次运输的箱型灵活调整车架长度，避免出现小车拉不了大箱、大车拉小箱浪费运力的问题。车架的表面处理采用整体抛丸后喷涂防腐底漆加面漆的工艺，焊缝位置都做了打磨圆滑处理，避免应力集中，在长期户外作业、盐雾腐蚀环境下也能保证结构强度，关键受力位置的焊缝都采用满焊工艺，对应重载工况下的抗扭、抗弯折需求，多轴布置的行走机构可均匀分散货箱载荷，满足合规的轴荷要求，适配高速公路的通行标准。
