汽车驱动桥差速器总成结构设计

　　在商用车与乘用车的底盘传动系统中，差速器是保障车辆转向与非平整路面行驶稳定性的核心传动部件，其安装位置处于驱动桥主减速器从动齿轮的动力输出端，整体被差速器壳体包裹，通过轴承支撑在驱动桥桥壳的安装座内，安装边界需要匹配主减速器的输出法兰尺寸、半轴的花键参数以及桥壳内部的腔体空间，避免与桥壳内壁、半轴套管等周边部件产生运动干涉。

　　差速器的核心功能是在向两侧半轴传递动力的同时，允许两侧车轮以不同的转速旋转，这一特性直接解决了车辆转弯时内外侧车轮行驶距离不同导致的滑动磨损问题，也能在车辆通过坑洼、起伏路面时，让轮胎始终保持与地面的贴合，减少传动系统的附加载荷，避免半轴、齿轮等部件因扭矩突变产生断裂失效。日常工况中，车辆直线行驶时，差速器内部的行星齿轮仅随差速器壳体做公转运动，两侧半轴齿轮转速保持一致，动力均匀传递给两侧车轮；当车辆转向或者单侧车轮遇到湿滑、低附着路面时，行星齿轮在公转的同时产生自转，自动调整两侧半轴的输出转速，既保证车辆的转向灵活性，也能避免单侧车轮打滑时动力完全流失。

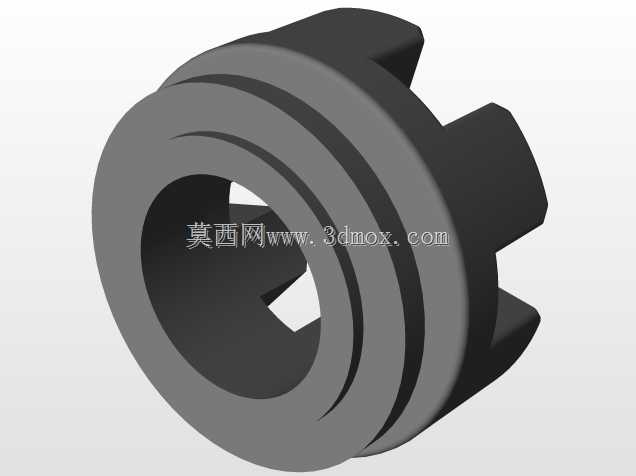

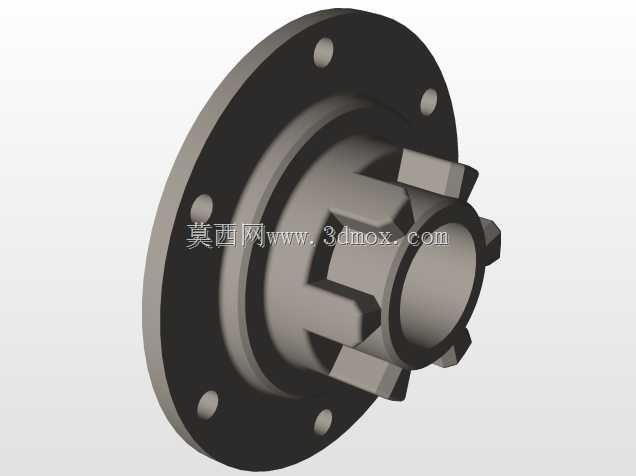

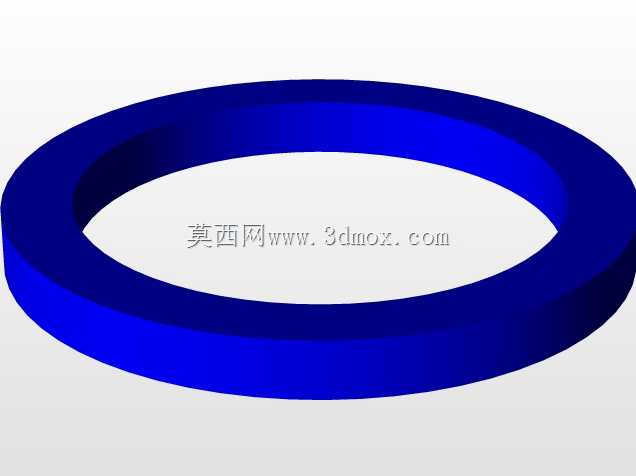

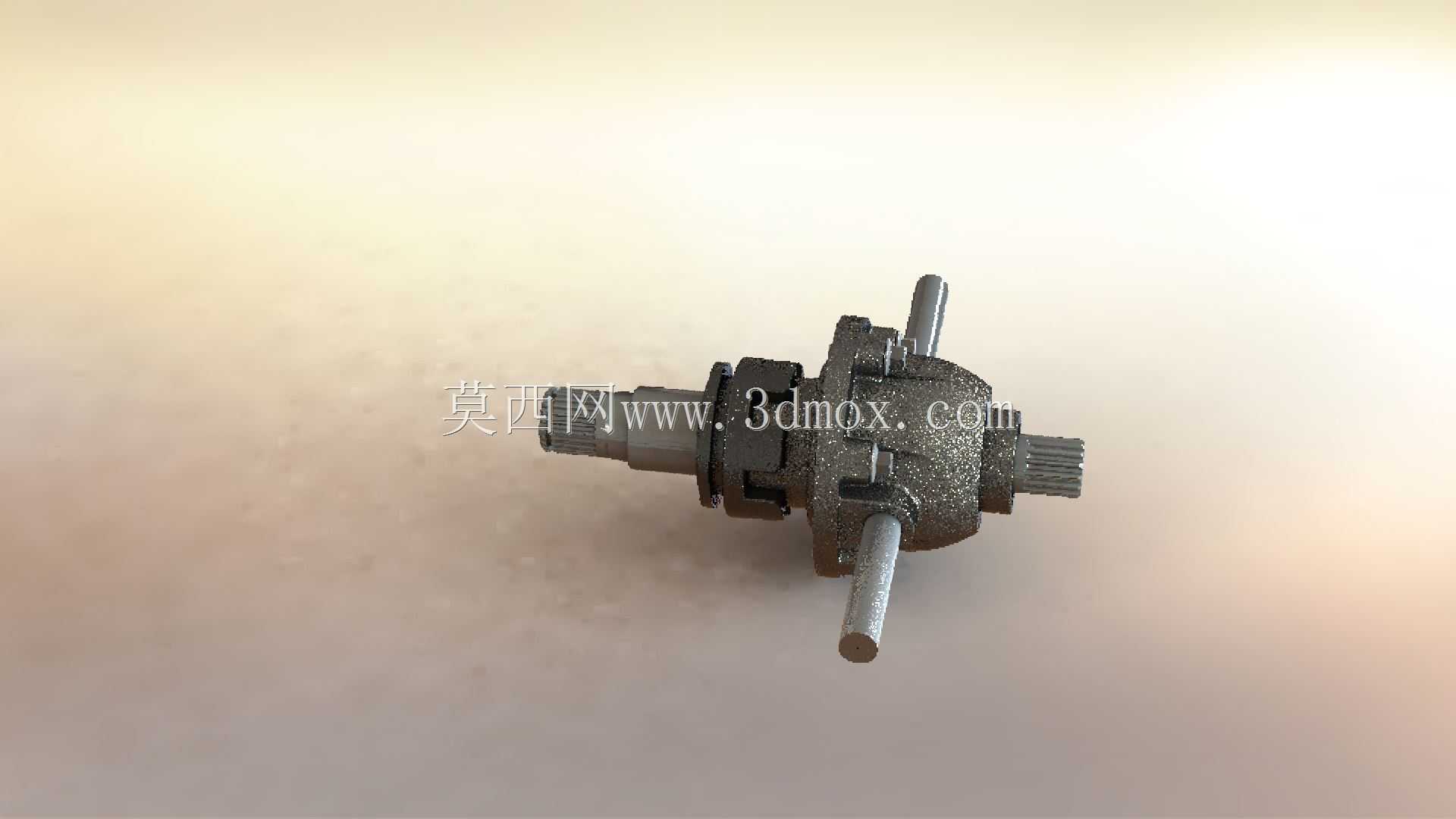

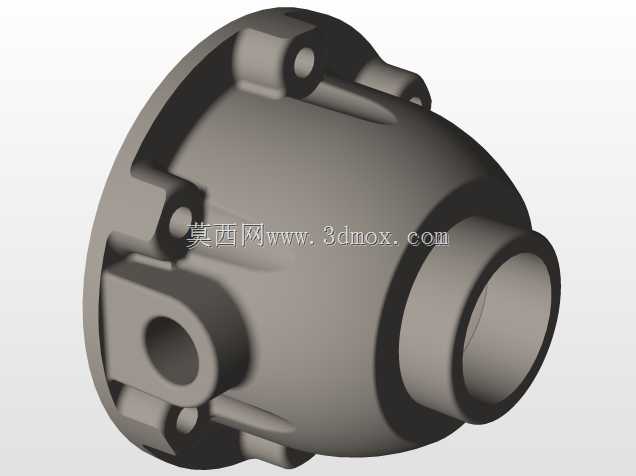

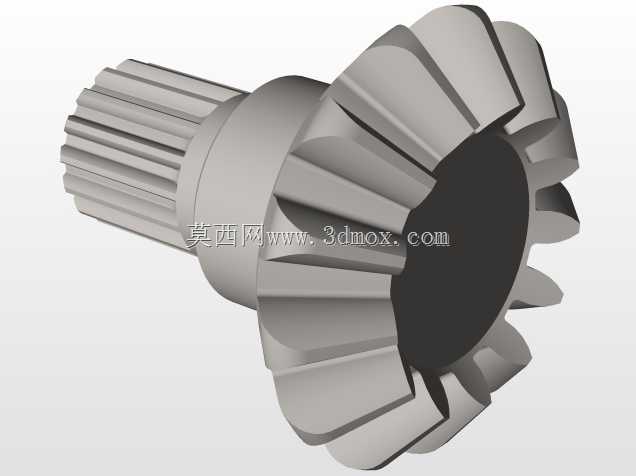

　　从结构设计思路来看，这套差速器采用对称式圆锥行星齿轮结构，整体由差速器壳体、十字行星齿轮轴、四个圆锥行星齿轮、两个半轴齿轮、行星齿轮垫片以及半轴齿轮垫片组成。差速器壳体采用剖分式设计，通过螺栓将左右两部分壳体紧固为整体，壳体外缘设置有与主减速器从动齿轮连接的法兰安装孔，主减速器传递来的扭矩直接作用在差速器壳体上，带动壳体整体旋转。十字轴的四个轴颈分别装配一个行星齿轮，行星齿轮的背面与差速器壳体内壁的球面支撑面贴合，保证行星齿轮在自转与公转过程中始终保持正确的啮合位置，球面支撑的设计也能分散齿轮啮合时产生的轴向载荷，降低局部应力集中。行星齿轮与半轴齿轮均采用渐开线圆锥齿形，啮合间隙控制在合理范围内，垫片采用耐磨铜合金材质，设置在齿轮背面与壳体之间，既可以调整齿轮的啮合间隙，也能吸收齿轮工作时产生的轴向推力，减少齿轮端面与壳体的磨损，延长部件使用寿命。

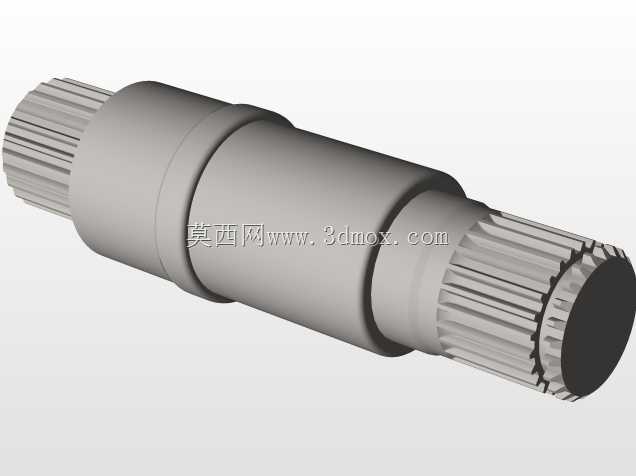

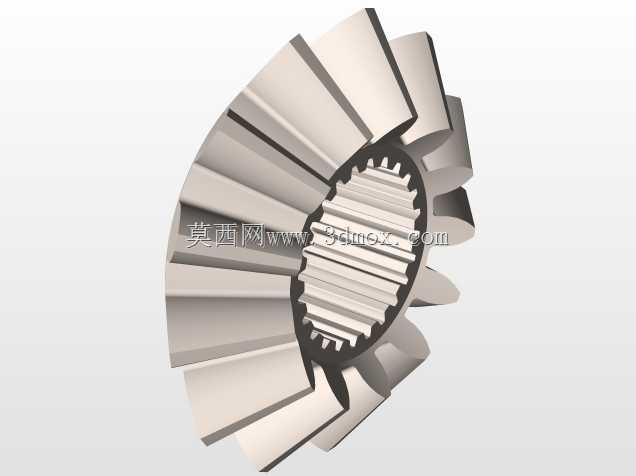

　　在尺寸与安装边界的设计上，差速器的整体外径需要匹配驱动桥桥壳的内部腔体直径，壳体两端的轴承安装轴颈需要与支撑轴承的内圈尺寸过盈配合，保证旋转过程中不会出现松旷。半轴齿轮的内花键参数需要与对应车型的半轴花键完全匹配，花键的模数、齿数、压力角以及齿侧间隙都要符合传动设计标准，保证动力传递过程中不会出现花键磨损、打齿的问题。十字行星齿轮轴的轴颈直径需要满足扭矩传递的强度要求，轴颈与差速器壳体上的安装孔采用过渡配合，并且通过定位销或者锁片固定，避免十字轴在工作过程中出现转动或者轴向窜动。行星齿轮与半轴齿轮的啮合印痕需要控制在齿面的中间位置，沿齿长方向的啮合印痕不小于齿长的60%，沿齿高方向的啮合印痕不小于齿高的50%，保证齿轮啮合时受力均匀，避免局部载荷过大导致齿面剥落、断齿等失效形式。

　　在实际应用场景中，这类差速器结构广泛应用于前置后驱乘用车、轻型商用车以及部分四驱车型的后驱动桥中，不同载荷等级的车型会对应调整齿轮的模数、壳体的壁厚以及轴承的承载能力，比如轻型乘用车的差速器壳体可以采用铝合金材质降低整体重量，而重载商用车的差速器壳体则需要采用高强度铸钢材质，保证大扭矩传递下的结构强度。设计过程中还需要考虑差速器的润滑条件，差速器壳体上会设置专门的润滑油道，驱动桥内的齿轮油可以通过油道进入齿轮啮合部位、轴承配合面以及垫片摩擦面，保证各个运动部件在工作过程中得到充分润滑，降低摩擦阻力与工作温度，避免出现干磨导致的部件烧蚀。另外，差速器的整体动平衡精度也需要满足设计要求，因为差速器在工作过程中处于高速旋转状态，动平衡量过大会导致驱动桥产生振动、异响，影响整车的行驶平顺性，所以在装配完成后需要对差速器总成进行动平衡测试，在壳体指定位置添加平衡块，将不平衡量控制在允许范围内。

　　很多刚接触底盘传动设计的工程师容易忽略差速器垫片的磨损补偿设计，实际上在长期使用过程中，齿轮背面的垫片会逐渐磨损，导致齿轮啮合间隙增大，进而产生异响、打齿的问题，所以在设计时需要预留合适的垫片厚度调整空间，通过选择不同厚度的垫片来调整齿轮的啮合间隙，保证在整个使用寿命周期内，齿轮都能保持正确的啮合位置。同时，行星齿轮与十字轴之间的配合间隙也需要控制在合理范围，间隙过小会导致行星齿轮转动卡滞，无法正常实现差速功能；间隙过大则会导致行星齿轮在工作过程中产生晃动，加剧齿轮的磨损，甚至出现齿轮脱出的问题。
