CDM2B32-200Z型SMC标准气缸结构

　　在自动化产线的气动回路搭建中，这类圆形缸体的标准气缸是最常被选用的直线执行元件，从3C电子的小件移栽工位，到包装线的推料、压合工序，再到工装夹具的夹紧、定位动作，几乎所有需要短行程直线往复输出力的场景，都能见到同结构气缸的应用。不同于带导杆的三轴气缸或者薄型挡料气缸，这款圆形标准气缸的缸体采用光滑圆柱外形，没有额外的导向附件，整体径向尺寸紧凑，在安装空间局促、侧向负载极小的垂直顶升、水平推料工位上，这种结构的气缸能在保证输出力的前提下，最大限度压缩安装占用的横向空间，不会因为缸体外形的棱角干涉周边的管线、型材支架。

　　从结构设计逻辑来看，这款气缸采用端盖与缸筒滚压收口的连接方式，没有外露的拉杆螺栓，缸体外壁光滑无凸起，一方面能减少车间粉尘、切削液在缸体表面的积留，在有少量切削液飞溅的机加工上下料工位，光滑外壁更方便日常的清洁维护，不会像拉杆式气缸那样在拉杆与缸筒的缝隙里积存铁屑、油污；另一方面无拉杆的结构也让缸体的整体同轴度更容易保证，活塞在缸筒内往复运动时的偏磨风险更低，能有效延长密封件的使用寿命。缸筒两端的端盖集成了气口、缓冲密封结构，不需要额外外接缓冲接头，在活塞运行到行程端点时，内置的缓冲密封圈能截留部分排气形成气垫，降低活塞撞击端盖的噪音与冲击力，在每分钟往复频次较高的分拣工位，这种内置缓冲结构能减少气缸运行的振动传递到安装机架上，避免周边的传感器因为长期振动出现检测精度偏移。

　　从安装边界来看，这款气缸的缸径为32mm，对应理论输出力在0.5MPa供气压力下，伸出侧推力约为400N，缩回侧因为活塞杆占用部分活塞面积，拉力约为330N，选型时需要结合工位实际负载的摩擦系数、安全系数预留足够的力值余量，避免供气压力波动时出现推力不足的卡滞问题。行程为200mm，安装时需要预留的轴向总长度要考虑活塞伸出到最大行程时的总尺寸，不能只按缸体本身的长度预留空间，尤其是在气缸伸出方向有工件、挡板的工位，要核算完全伸出时活塞杆前端与干涉物的安全距离，同时要注意气缸的固定方式，如果采用尾部耳轴摆动安装，需要预留气缸摆动时的径向活动空间，不能让缸体在摆动过程中碰到安装板或者周边的气管接头。如果是采用法兰前安装或者脚座侧安装，要保证安装面的平面度公差在0.1mm以内，避免安装面倾斜导致活塞杆承受额外的侧向力，长期运行会造成活塞杆弯曲、密封件过早磨损漏气。

　　在实际设备调试过程中，这类气缸的运行速度通常通过排气节流阀进行调节，不建议采用进气节流的调速方式，尤其是在负载变化较大的工位，进气节流容易出现气缸爬行、动作顿挫的问题，排气节流能让气缸的背压更稳定，活塞运行更平顺。在气动回路设计时，要在气缸的供气前端加装三联件过滤压缩空气中的水分、杂质，避免杂质进入缸筒内部划伤缸壁或者损坏密封件，同时要根据现场的环境温度选择适配的密封材质，如果是在靠近焊接工位的高温环境下使用，普通丁腈橡胶密封的气缸容易出现密封老化漏气的问题，需要更换耐高温的氟橡胶密封版本。另外在垂直安装使用这类气缸时，尤其是负载直接连接在活塞杆前端的场景，需要在回路中加装气控单向阀，避免突然断气时负载下坠造成设备损坏或者人员安全隐患，不能单靠电磁阀的中位密封来承载垂直负载，电磁阀的密封存在微小泄漏，长期保压会出现活塞杆缓慢下滑的问题。

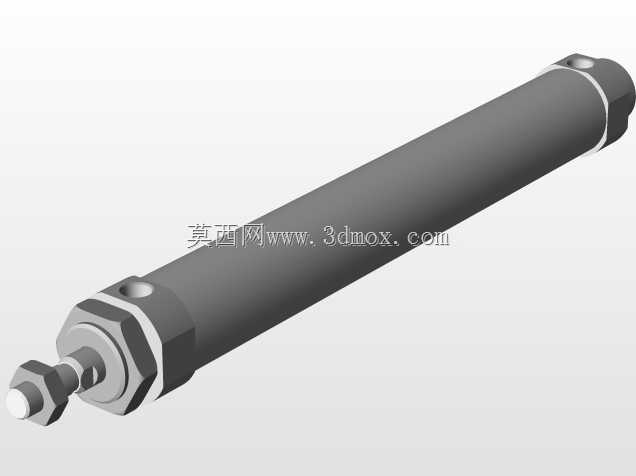

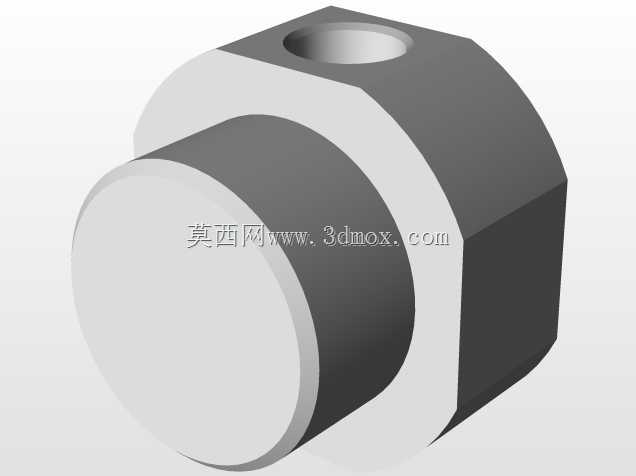

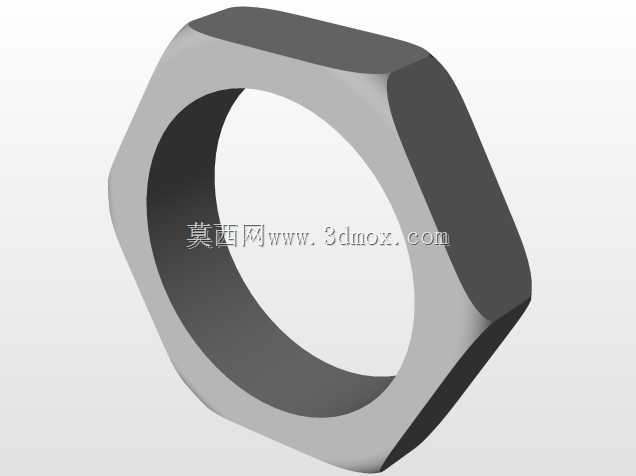

　　从建模的细节来看，这款气缸的三维结构还原了缸筒的壁厚、活塞杆的直径、两端气口的螺纹规格、安装孔位的位置尺寸，在做设备整体装配时，可以直接调用这个模型进行干涉检查，不需要再手动测绘气缸的外形尺寸，能大幅缩短结构设计的周期。建模时对缸筒外壁的拔模斜度、端盖的倒角、活塞杆端部的外螺纹细节都做了还原，在做管线布置时，可以准确判断气管接头拧入后占用的空间，避免出现气管与周边结构件干涉的问题。对于做设备维护的工程师来说，这个结构模型也能直观展示气缸的内部装配关系，在更换密封件、拆解维护时可以参照结构顺序进行拆装，避免暴力拆解损坏缸筒或者端盖的密封面。
