紧凑型内六角驱动导缸结构设计

　　在自动化装配线、小型工装夹具、精密检测工位这类安装空间受限的应用场景里，常规带外置驱动接口的导向缸往往因为驱动端突出结构占用额外安装空间，导致整体设备布局局促，甚至无法适配紧凑工位的安装要求，这款紧凑型导缸就是针对这类窄空间安装需求设计的导向传动部件。从实际使用场景来看，这类导缸常被用在小型气动压装工位的末端导向、电子元器件装配的短行程推料机构、小型检测设备的定位顶升单元里，这些场景普遍要求导向部件径向尺寸小、驱动端无外凸结构，不需要额外预留扳手操作的侧向空间，能直接嵌入安装座的预留孔位完成装配。

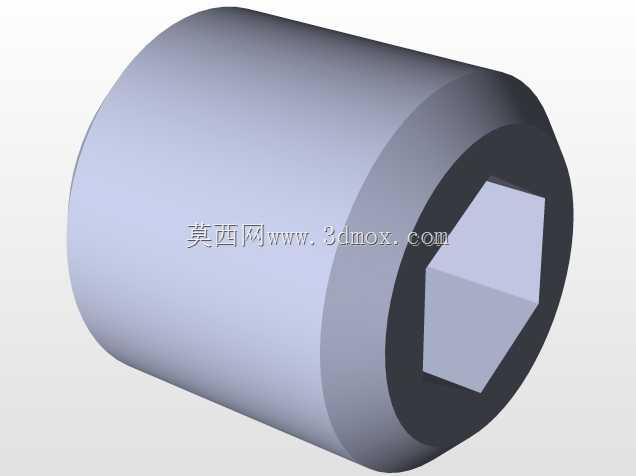

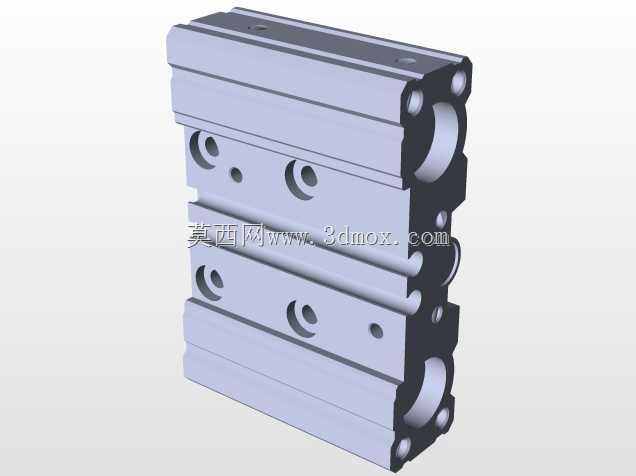

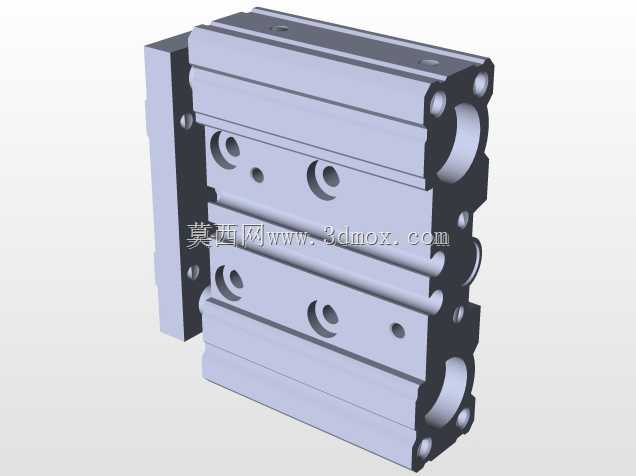

　　这款导缸的核心设计思路是将驱动接口集成在缸体端面内部，采用内六角沉孔作为驱动受力结构，完全取消了常规导缸端部外伸的方头、扁位等驱动结构，最大化压缩了端部的轴向占用尺寸。缸体整体采用圆柱外形，外圆面做了高精度磨削处理，表面粗糙度控制在Ra0.8以内，既可以直接与安装座的内孔做间隙配合实现径向定位，也可以通过外圆面加装锁紧环完成轴向固定，不需要额外设计法兰安装边，进一步缩小了径向安装边界。从结构细节来看，内六角驱动孔的深度做了针对性优化，既保证标准内六角扳手能够完全插入传递足够扭矩，又避免孔深过大导致缸体端部壁厚过薄影响结构强度，内六角孔的棱边做了微小倒角处理，既方便扳手快速对位插入，也能消除棱边应力集中，避免反复拆装驱动时出现棱边崩裂的问题。

　　缸体内部的导向孔与外圆面做了严格的同轴度管控，同轴度公差控制在0.02mm以内，保证内部活塞杆往复运动时不会出现卡滞、偏磨的问题，导向孔内壁做了珩磨处理，表面储油均匀，能在无额外润滑的工况下保证较长的使用寿命。在安装边界上，这款导缸的径向最大尺寸就是外圆直径，没有任何侧向突出结构，安装时只需要在安装板上加工对应尺寸的通孔，将缸体穿入后从侧面用紧定螺钉抵紧外圆面即可完成固定，轴向尺寸仅为缸体自身长度，不需要在端部预留扳手操作的空间，相比同行程的常规外驱动导缸，轴向安装空间能节省30%以上。

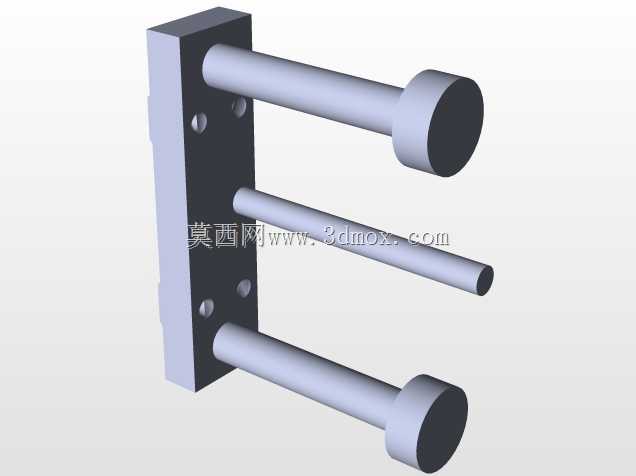

　　从实际使用的受力角度考虑，这款导缸的缸体壁厚做了均匀化设计，内六角孔所在的端部区域壁厚比缸身区域略厚，抵消内孔加工带来的强度削弱，在承受额定扭矩驱动时，缸体不会出现开裂、变形的问题。导向行程的设计上，缸体内部做了内置限位结构，不需要额外加装外部限位块，活塞杆伸出到极限位置时会被内部台阶限位，避免活塞杆脱出缸体，同时限位端面做了淬火处理，提高反复撞击下的耐磨性能。在适配性方面，这款导缸的内六角驱动接口采用标准尺寸设计，能适配市面上通用的标准内六角扳手，不需要定制专用驱动工具，现场装配、维护时不需要准备特殊工装，降低了现场运维的成本。

　　在不同的应用场景下，这款导缸可以根据实际负载需求调整缸体材质，常规工况下采用45号钢调质处理即可满足强度要求，在有耐腐蚀需求的工况下可以更换为304不锈钢材质，在需要轻量化的场景下也可以采用高强度铝合金做硬质阳极氧化处理，不同材质版本的安装尺寸完全一致，可以直接互换，不需要修改安装座的设计。在装配精度控制上，这款导缸的所有配合面都做了尺寸公差分级，外圆面采用h6公差，能与安装座的H7内孔实现精准的间隙配合，既保证装配时能顺利装入，又不会因为间隙过大导致导向精度下降。内部导向孔采用H7公差，与活塞杆的g6公差轴配合，形成合适的滑动配合间隙，既能保证往复运动顺畅，又不会因为间隙过大出现导向偏斜。

　　这类紧凑型导缸在实际设备布局中，往往被布置在设备的密集安装区域，比如多工位转盘的各个工位下方，这类区域多个执行部件紧密排列，没有多余空间布置大尺寸的导向部件，这款导缸的小尺寸优势就能充分发挥，多个导缸可以紧密排列安装，不会出现部件干涉的问题。同时因为驱动接口在端面内部，即使多个导缸相邻布置，操作扳手时也不会和旁边的部件产生干涉，拆装单个导缸时不需要拆卸周边的其他部件，大幅提升了设备维护的效率。在长期运行的可靠性方面，这款导缸的结构没有多余的外置零部件，不存在外置驱动头断裂、松脱的风险，整体结构刚性更好，在频繁往复动作的工况下使用寿命更长，维护频次更低。
