薄型带导杆气缸三维结构设计

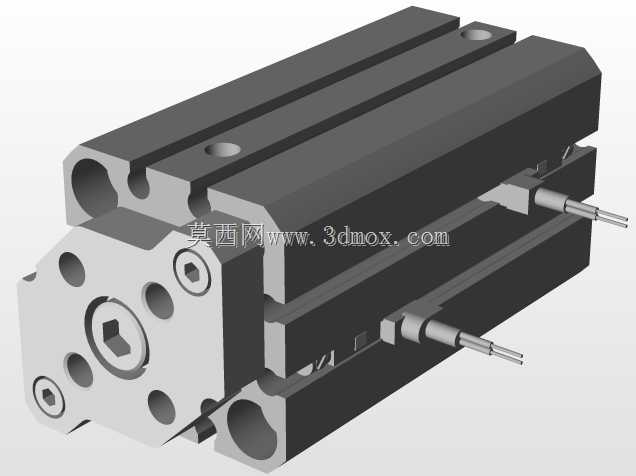

　　在自动化产线的紧凑工位布局中，常规气缸的活塞杆回转问题一直是工装设计里的常见痛点，比如小型工件的精准推料、工位挡停、轻载压装这类动作，既需要气缸输出稳定的直线推力，又要避免活塞杆转动带来的工件定位偏移，同时还要尽可能压缩安装占用的空间，这类场景下带导杆的薄型气缸就成了选型时的优先选项。这款导向气缸的整体结构采用缸体与导杆集成的紧凑设计，没有额外外置的导向附件，缸体本身的方形截面既做承压腔体，又为导杆提供安装支撑，相比同行程的标准气缸加独立导杆组件的组合，轴向安装长度能缩短近40%，非常适合安装空间局促的3C装配、小件包装、检测工位这类设备布局。从结构设计逻辑来看，这款气缸的导向部分采用双导杆平行布置，导杆与活塞杆平行分布在缸体端面，

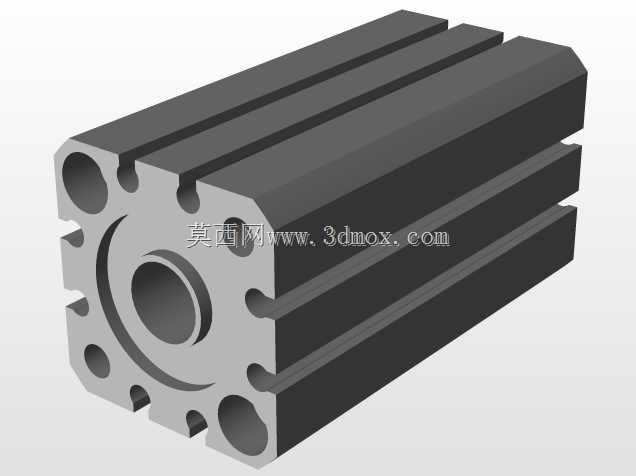

　　导杆配合缸体内置的直线轴承或者铜套导向，在活塞杆伸出和缩回的全行程范围内，都能提供足够的抗扭转力矩，哪怕承受一定的侧向负载，也不会出现活塞杆卡滞、密封件偏磨的问题，这一点在实际工位应用里优势很明显：比如输送线侧面对工件进行侧向定位的时候，工件接触推板时产生的侧向力会直接由导杆承担，不会把径向力传递到活塞杆和活塞密封上，能大幅延长气缸的使用寿命。缸体的端面设计了多组均匀分布的安装通孔，既可以从缸体正面穿螺栓进行安装，也可以从侧面利用缸体的槽位进行固定，适配不同的安装朝向，不需要额外制作转接安装板，能减少工装设计的加工量。缸体侧面的条形槽一方面是为了减轻缸体自身重量，另一方面也可以作为磁性开关的安装槽，

　　方便用户根据实际行程需求调整磁感应开关的位置，检测活塞的伸出、缩回到位信号，不用额外加工开关安装支架。在实际选型匹配的时候，需要注意这类气缸的安装边界：首先是缸体的外形截面尺寸，要预留出导杆伸出时的周边空间，避免导杆动作时和周边的工装、管线产生干涉；其次是行程选择上，要预留3-5mm的行程余量，不要让活塞在行程端点硬顶到缸盖，避免长期冲击损坏内部缓冲结构；另外侧向负载的允许值会随着行程增加而降低，长行程工况下如果要承受较大侧向力，需要额外校核导杆的抗弯强度，不要超出产品的负载上限。这类导向气缸的常用工况覆盖很广，小到电子元件的引脚裁切压合、流水线的工件分料挡停，大到小型工装的夹具开合、模具的简易抽芯动作，都能看到这类结构的应用，

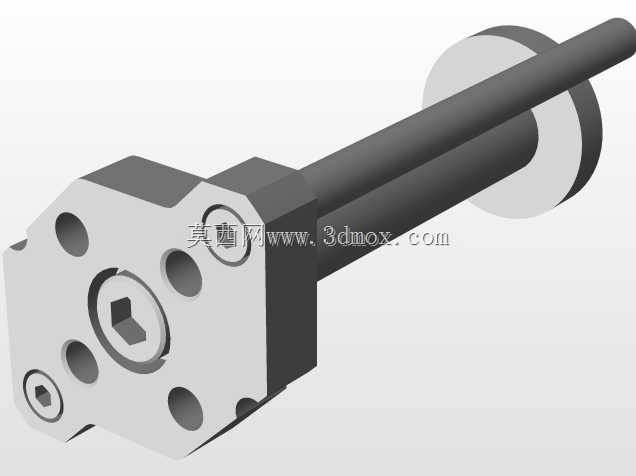

　　相比无导杆的普通薄型气缸，它不需要额外设计导向机构，能大幅减少设计人员的工作量，同时集成化的结构也能降低设备的装配调试难度，后期维护的时候只需要更换密封件和导向套就能恢复性能，维护成本很低。建模的时候要注意缸体内部的活塞密封槽尺寸、导杆与导向套的配合公差，还有端盖与缸体的连接密封位置的尺寸精度，这些细节直接影响到气缸的实际使用性能，如果配合间隙过大，会出现气缸漏气、输出力不足的问题，如果间隙过小，会导致活塞杆动作卡滞、运行阻力过大。另外端面的安装孔位置度要严格控制，保证安装的时候螺栓能顺利穿入安装位，不会出现孔位错位导致的安装应力，长期受安装应力的缸体很容易出现变形，导致活塞运行卡滞。
